Steering Actuator - Rear (Remove and Replace)

교정 코드 3201099022 FRT 1.44 메모: 절차에서 명시적으로 언급하지 않는 한 위에 나열된 교정 코드 및 FRT는 연결된 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 작업을 반영합니다. 명시적으로 지시하지 않는 한 교정 코드를 누적하지 마십시오. 참고: FRT와 그 생성 방법에 대한 자세한 내용은 표준 정비 작업시간의 내용을 참조하십시오. 메모: 아래 절차를 수행할 때 개인 보호의 내용을 참조하여 적절한 PPE를 착용했는지 확인하십시오. 참고: 안전하고 건강한 작업 사례는 인체공학적 주의 사항의 내용을 참조하십시오.

  • 2024-03-27: 후면 토우 링크를 탈거하는 단계와 장착 시 서스펜션에 하중을 실어 지상고에 맞추는 단계를 추가했습니다.
Warning IconA warning icon, calling your attention to a possibly risky situation
경고
이 절차는 초안입니다. 따라서 검증은 되었지만 경고 및 주의 사항이 누락되었을 수 있습니다. 고전압 시스템 및 구성 요소에서 또는 그 근처에서 작업하는 경우에는 안전 요구 사항을 준수하고 최고 수준의 주의를 기울여야 합니다.

탈거

  1. LH 전면 도어를 열고 LH 전면 창문을 내립니다.
  2. 차량 터치스크린에서 UI > 컨트롤 > 서스펜션 > '보통으로 이동하여 에어 서스펜션 지상고를 "보통"으로 설정합니다.
  3. 차량을 들어 올려서 지지합니다. 참조 항목: 차량 상승 - 2 포스트 리프트.

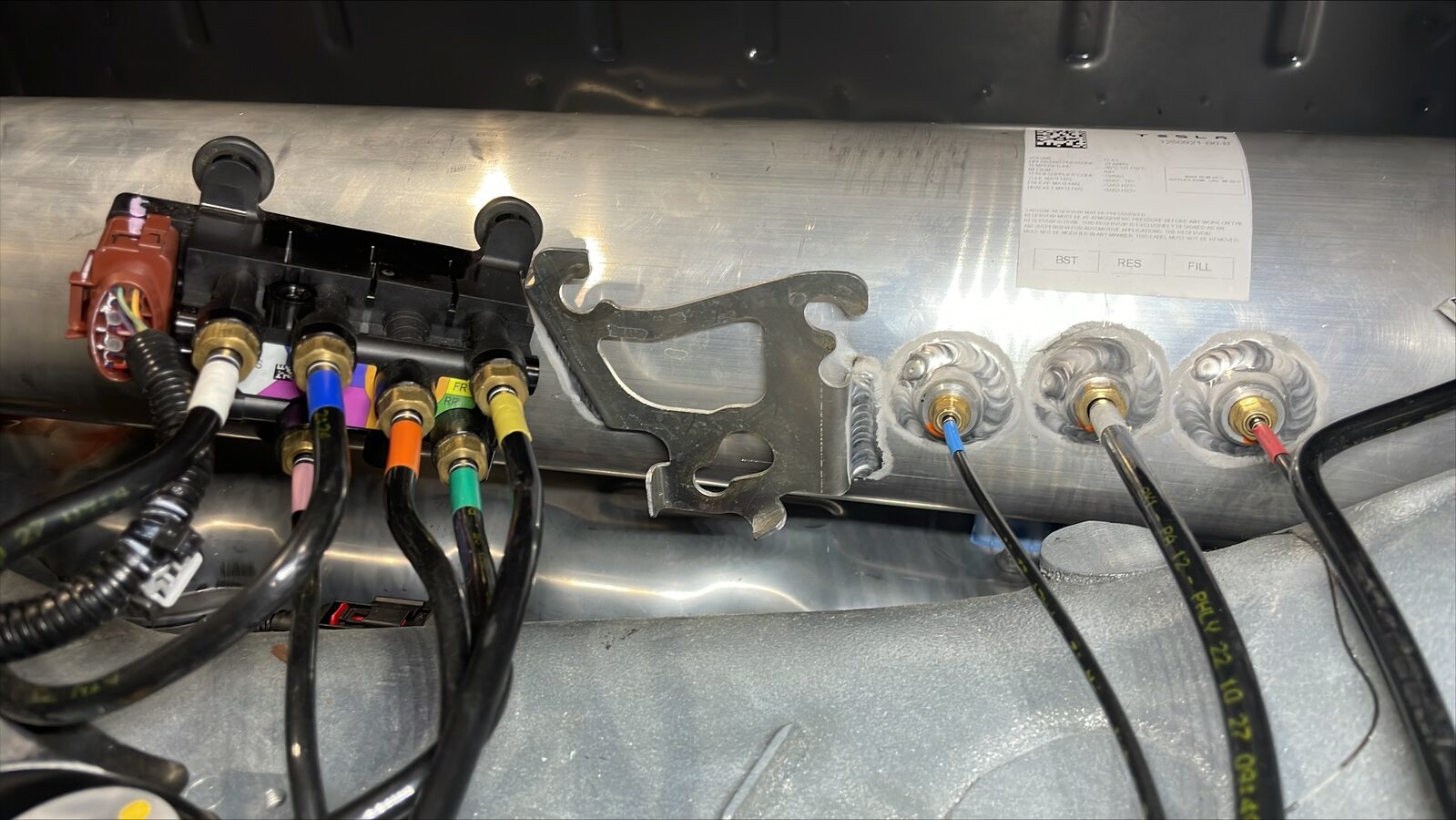

  4. 차량을 정비 모드로 전환합니다. 참조 항목: 정비 모드.
  5. 적재함 커버를 엽니다.
  6. 테일게이트를 엽니다.
  7. 후면 후드 내 에이프런을 탈거합니다. 참조 항목: Underhood Apron - Rear (Remove and Install).
  8. MV 전원을 연결 해제합니다. 참조 항목: Mid-Voltage Power (Disconnect and Connect).
  9. 베드 바닥 어셈블리를 탈거합니다. 참조 항목: Bed Floor Assembly (Remove and Install).
  10. 보조 장치에서 가압 팩 에어 라인을 분리합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    커넥터 1개
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    저장 탱크 쪽 에어 라인은 분리하지 마십시오. 잘못해서 다른 에어 라인을 분리하면 압력이 급격히 떨어집니다.
  11. 보조 장치로 가는 가압 팩 에어 라인에서 VOSS 피팅을 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    나사 부분을 뒤로 밀고 콜릿을 제거한 다음 에어 라인에서 나사 부분을 밀어 빼냅니다. 탈거 후 폐기합니다.
  12. 커넥터 잠금 장치를 풀고 전기 커넥터를 연결 해제한 다음, 가압 팩 밸브 블록을 에어 서스펜션 탱크에 고정하는 볼트를 탈거한 다음 클립을 풀고 케이블 타이를 탈거합니다.
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    다음 공구 사용을 권장합니다.
    • 10mm 소켓
    Informational PurposesAn informational icon, calling your attention
    참고
    탱크/보조 에어 라인 번들에서 케이블 타이를 자릅니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    브래킷에서 하네스 클립을 풉니다.
  13. 고무 그로밋(3개)을 푼 다음 브래킷에서 에어 서스펜션 밸브 블록을 분리합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    상단 고무 발 2개가 브래킷에서 빠질 때까지 시계 방향으로 돌립니다. 하단 고무발을 45도 각도로 위로 당겨 브래킷에서 분리합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    모든 에어 라인과 연결부는 고정된 상태로 둔 다음 어셈블리를 한쪽에 치워둡니다.
  14. 에어 서스펜션 탱크를 차체에 고정하는 너트(2개)를 탈거한 다음 퍼트리 클립(2개)을 풉니다.
    33 Nm (24.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    다음 공구 사용을 권장합니다.
    • 13mm 소켓
  15. 에어 서스펜션 탱크를 정비 위치에 놓습니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    베드 쪽 에어 서스펜션 탱크를 들어올려 옆으로 돌려놓습니다.
  16. LH 및 RH 후면 휠을 탈거합니다. 참조 항목: 휠 어셈블리(탈거 및 장착).
  17. LH 후면 토우 링크를 후면 스티어링 액추에이터에 고정하는 볼트를 탈거합니다. 차량 RH에 대해 이 단계를 반복합니다.
    145 Nm (106.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    다음 공구 사용을 권장합니다.
    • 18mm 콤비네이션 렌치
    그림 1. LH에서 본 모습, RH도 유사함
  18. LH 후면 토우 링크를 LH 후면 너클에 고정하는 너트를 탈거하여 폐기한 다음 차량에서 토우 링크를 탈거합니다. 차량 RH에 대해 이 단계를 반복합니다.
    210 Nm (154.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    참고
    너트를 탈거하는 동안 볼 조인트가 같이 돌아가지 않도록 반대 방향으로 힘을 줘 고정해 둡니다.
    Informational PurposesAn informational icon, calling your attention
    TIp
    다음 공구 사용을 권장합니다.
    • 21mm 소켓
    그림 2. LH에서 본 모습, RH도 유사함
  19. 차량을 부분적으로 내립니다.
  20. 커넥터 잠금 장치를 풀고 후면 스티어링 액추에이터 전기 커넥터를 연결 해제한 다음 하네스 클립을 풉니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    쉽게 접근할 수 있도록 하네스를 한쪽에 놓아둡니다.
  21. 후면 스티어링 액추에이터의 RH를 후면 서브프레임에 고정하는 볼트(2개)를 탈거합니다.
    120 Nm (88.5 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    다음 공구 사용을 권장합니다.
    • 18mm 소켓
  22. 후면 스티어링 액추에이터의 LH를 후면 서브프레임에 고정하는 볼트(2개)를 탈거합니다.
    120 Nm (88.5 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    다음 공구 사용을 권장합니다.
    • 18mm 소켓
  23. 차량에서 후면 스티어링 액추에이터를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    후면 스티어링 액추에이터를 옆으로 돌린 다음 LH로 돌려 액추에이터를 후면 서브프레임에서 분리합니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    후면 서브프레임에서 후면 스티어링 액추에이터를 탈거할 때 주의하십시오. HV 케이블, 차체 하네스 또는 지상고 센서가 손상되지 않도록 합니다.

장착

  1. 장착을 위해 후면 스티어링 액추에이터를 차량에 배치합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    후면 스티어링 액추에이터를 옆으로 돌립니다. 스티어링 액추에이터의 RH를 삽입하여 후면 서브프레임에 배치합니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    후면 스티어링 액추에이터를 후면 서브프레임에 장착 시 주의하십시오. HV 케이블, 차체 하네스 또는 지상고 센서가 손상되지 않도록 합니다.
  2. 후면 스티어링 액추에이터의 LH를 후면 서브프레임에 고정하는 볼트(2개)를 장착합니다.
    120 Nm (88.5 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    다음 공구 사용을 권장합니다.
    • 18mm 소켓
  3. 후면 스티어링 액추에이터의 RH를 후면 서브프레임에 고정하는 볼트(2개)를 장착합니다.
    120 Nm (88.5 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    다음 공구 사용을 권장합니다.
    • 18mm 소켓
  4. 후면 스티어링 액추에이터 전기 커넥터를 연결하고 커넥터 잠금 장치를 고정한 후 하네스 클립을 장착합니다.
  5. LH 및 RH 후면 휠을 장착합니다. 참조 항목: 휠 어셈블리(탈거 및 장착).
  6. LH 및 RH 후면 휠 캡을 장착합니다. 참조 항목: Wheel Cover - Front - LH (Remove and Install).
  7. 에어 서스펜션 탱크를 장착 위치에 놓습니다.
  8. 에어 서스펜션 탱크를 차량에 고정하는 너트(2개)를 장착한 다음 퍼트리 클립(2개)을 장착합니다.
    33 Nm (24.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    다음 공구 사용을 권장합니다.
    • 13mm 소켓
  9. 에어 서스펜션 밸브 블록을 고정합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    고무 그로밋 3개
    Informational PurposesAn informational icon, calling your attention
    참고
    상단 고무 발 2개가 브래킷에 고정될 때까지 시계 반대 방향으로 돌립니다. 하단 고무발을 45도 각도로 아래로 밀어 브래킷에 고정합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    장착할 수 있도록 에어 라인과 연결부를 제자리에 놓습니다.
  10. 새 VOSS 에어 피팅을 ANC 회로의 가압 팩 밸브 블록에 장착합니다.
    8 Nm (5.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    다음 공구 사용을 권장합니다.
    • 12mm 소켓
    Informational PurposesAn informational icon, calling your attention
    참고
    가압 팩 라인을 장착할 때까지 VOSS 플라스틱 플러그를 탈거하지 마십시오.
  11. 보조 장치의 가압 팩 에어 라인을 밸브 블록에 고정합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    VOSS 피팅에서 플라스틱 캡을 탈거합니다. 표시한 부분이 피팅 상단과 정렬될 때까지 에어 라인을 피팅 안으로 누릅니다. 밀고 당기기 검사를 수행하여 라인이 제대로 고정되었는지 확인하십시오.
  12. 전기 커넥터를 연결하고 커넥터 잠금 장치를 고정하고, 가압 팩 밸브 블록을 에어 서스펜션 탱크에 고정하는 볼트를 장착한 다음 클립과 새 케이블 타이를 장착합니다.
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    다음 공구 사용을 권장합니다.
    • 10mm 소켓
    Informational PurposesAn informational icon, calling your attention
    참고
    흰색으로 표시된 부분에 에어 탱크와 보조 에어 라인을 고정합니다.
  13. MV 전원을 다시 연결합니다. 참조 항목: Mid-Voltage Power (Disconnect and Connect).
  14. 차량 터치스크린을 사용하여 차량 소프트웨어를 재설치합니다. 참조 항목: Software Reinstall - Touchscreen (Restore).
  15. 베드 바닥 어셈블리를 장착합니다. 참조 항목: Bed Floor Assembly (Remove and Install).
  16. 적재함 커버를 닫습니다.
  17. 테일게이트를 닫습니다.
  18. Toolbox 3가 설치된 노트북을 차량에 연결합니다. 참조 항목: Toolbox 3(연결 및 연결 해제).
  19. Toolbox에서 Actions 탭을 클릭한 다음 "TAS service run"을 검색합니다.
  20. TAS Enter Service Run Mode를 클릭하고 Run을 클릭한 다음 루틴이 완료될 때까지 기다립니다.
  21. Actions 탭을 클릭한 다음 "TAS deflate"를 검색합니다.
  22. TAS Deflate Component를 클릭하고 드롭다운 메뉴에서 REAR_AXLE을 선택하고 Run을 클릭하여 루틴이 완료될 때까지 기다립니다.
  23. MV 전원을 연결 해제합니다. 참조 항목: Mid-Voltage Power (Disconnect and Connect).
  24. 차량을 작업하기 편한 높이로 올립니다.
  25. LH 후면 토우 링크를 후면 스티어링 액추에이터에 배치한 다음 토우 링크를 후면 스티어링 액추에이터에 고정하는 볼트를 장착하고 손으로 조입니다. 차량 RH에 대해 이 단계를 반복합니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    이 조인트는 이후 단계에서 규격 토크로 완전히 조일 것이기 때문에 지금은 손으로만 조여 둡니다.
    Informational PurposesAn informational icon, calling your attention
    TIp
    다음 공구 사용을 권장합니다.
    • 18mm 콤비네이션 렌치
    그림 3. LH에서 본 모습, RH도 유사함
  26. LH 후면 토우 링크를 LH 후면 너클에 배치한 다음 토우 링크를 너클에 고정하는 새 너트를 장착합니다. 차량 RH에 대해 이 단계를 반복합니다.
    210 Nm (154.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    참고
    볼 조인트가 같이 돌아가지 않도록 반대 방향으로 힘을 줘 고정해 둡니다.
    Informational PurposesAn informational icon, calling your attention
    TIp
    다음 공구 사용을 권장합니다.
    • 21mm 소켓
  27. 폴 잭을 LH 후면 하부 컨트롤 암에 위치시키고 들어올립니다.
  28. LH 후면 서스펜션을 지상고 규격에 맞게 조정합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    휠 하우징 스터드부터 스태빌라이저 바 링크 마운트까지 거리를 측정합니다. 이 거리는 31.8cm가 되어야 합니다. 필요에 따라 폴 잭을 조정합니다.
  29. LH 후면 토우 링크를 후면 스티어링 액추에이터에 고정하는 볼트를 규격 토크로 완전히 조입니다.
    145 Nm (106.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    다음 공구 사용을 권장합니다.
    • 18mm 콤비네이션 렌치
  30. 폴 잭을 내리고 LH 후면 하부 컨트롤 암에서 치웁니다.
  31. 차량 RH에 대해 27단계~30단계를 반복합니다.
  32. LH 및 RH 후면 휠을 장착합니다. 참조 항목: 휠 어셈블리(탈거 및 장착).
  33. MV 전원을 다시 연결합니다. 참조 항목: Mid-Voltage Power (Disconnect and Connect).
  34. 후면 후드 내 에이프런을 장착합니다. 참조 항목: Underhood Apron - Rear (Remove and Install).
  35. 리프트에서 차량을 내립니다. 참조 항목: 차량 상승 - 2 포스트 리프트.
  36. 차량을 Toolbox 3에 다시 연결합니다.
  37. Toolbox에서 Actions 탭을 클릭한 다음 "Pressurize"를 검색합니다.
  38. Tesla Air Suspension Pressurize HV Pack을 클릭한 다음 Run을 클릭합니다. 루틴이 완료될 때까지 기다립니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    완료되면 창 오른쪽 상단에 있는 X를 클릭하여 닫습니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    탱크 공기압이 16bar가 아닌 경우 전체 시스템 가압 절차를 진행합니다. 압력 테스트 후에도 팩이 압력을 유지하지 못하면 가압 팩 압력 유지 불능 검사 절차를 진행합니다. 팩 가압 시 시간이 너무 오래 걸리면 누출 검사를 진행합니다.
  39. Toolbox를 연결 해제하고 차량에서 노트북을 탈거합니다. 참조 항목: Toolbox 3(연결 및 연결 해제).
  40. 정비 모드를 종료합니다. 참조 항목: 정비 모드.
  41. LH 전면 창문을 올리고 LH 전면 도어를 닫습니다.
  42. 휠 얼라인먼트 점검을 수행합니다. 참조 항목: Four Wheel Alignment Check (No Adjustment Needed) (Test/Adjust).
