控制器 - 高压（非结构化电池组）（拆卸和更换）
校正代码
16301602 1.32
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至 ServiceManualFeedback@tesla.com。。
注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。请参阅人体工程学注意事项查看安全健康的作业规程。
- 2025-11-14: 添加了向 X484 连接器上涂敷绝缘润滑脂的步骤。添加了将烟火电池断接开关线束塞入高压电池仓线束下的步骤。
警告
只有完成全部所需认证的技术人员才能执行此程序。Tesla 特斯拉建议第三方服务提供商技术人员在执行此程序之前接受同等培训。有关 Tesla 技术人员要求的更多信息，或第三方主题说明，请参阅高压认证要求。处理高压线缆、母排或接头时，务必全程穿戴最低防护等级为 0(1000V) 的适当个人防护装备 (PPE)及高压绝缘手套。有关其他安全信息，请参阅技术注意事项 TN-15-92-003，高压安全意识注意事项
。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将高压控制器固定到高压电池仓盖板的螺栓 |
 5 Nm (3.7 lbs-ft) +30 deg |
|
更换 | |
| 将高压控制器托盘固定到高压电池仓的螺钉 |
 2 Nm (1.5 lbs-ft) |
|
重复使用 | 如果仅拆下高压控制器，则无需拆下这些紧固件 |
| 将高压控制器托盘固定到高压控制器的螺栓 |
 2 Nm (1.5 lbs-ft) |
|
重复使用 |
拆卸
- 如果已在其他部件更换程序中拆下高压控制器，且稍后需重新安装原控制器，请转至步骤3。否则，请继续下一步骤。
- 备份高压控制器数据。请参阅 控制器 - 高压（备份和恢复）。
- 拆下第二排 LH 座椅靠背。请参阅 座椅靠背 - 第二排 - LH（拆卸和更换）。
- 拆卸第二排右侧座椅靠背。请参阅 座椅靠背 - 第二排 - RH（拆卸和更换）。
- 断开 12V 电源。请参阅 12V/低压电源（断开和连接）。
- 执行车辆隔离程序。请参阅 车辆高压禁用程序
- 拆下高压电池仓盖板。请参阅 盖板 - 高压电池仓（拆卸和更换）。
- 拆下烟火电池隔离开关。请参阅烟火电池断接开关（拆卸和更换）。
-
将高压电池仓线束从高压控制器连接器上断开。
-
拆卸将高压控制器固定到高压控制器托盘的螺栓（2 个），然后将高压控制器从车辆上拆下。
TIp推荐使用以下工具
- 绝缘工具：
- 外梅花套筒 E6
- 2 英寸加长件
- 棘轮/扭矩扳手
- 绝缘工具：
安装
-
将高压控制器托盘放置在高压控制器上，然后安装将托盘固定到控制器的螺栓。2 Nm (1.5 lbs-ft)注安装前，检查 HVC 的版本是否正确，并确保该版本与旧 HVC 兼容。TIp推荐使用以下工具
- 绝缘工具：
- 外梅花套筒 E6
- 2 英寸加长件
- 棘轮/扭矩扳手
- 绝缘工具：
-

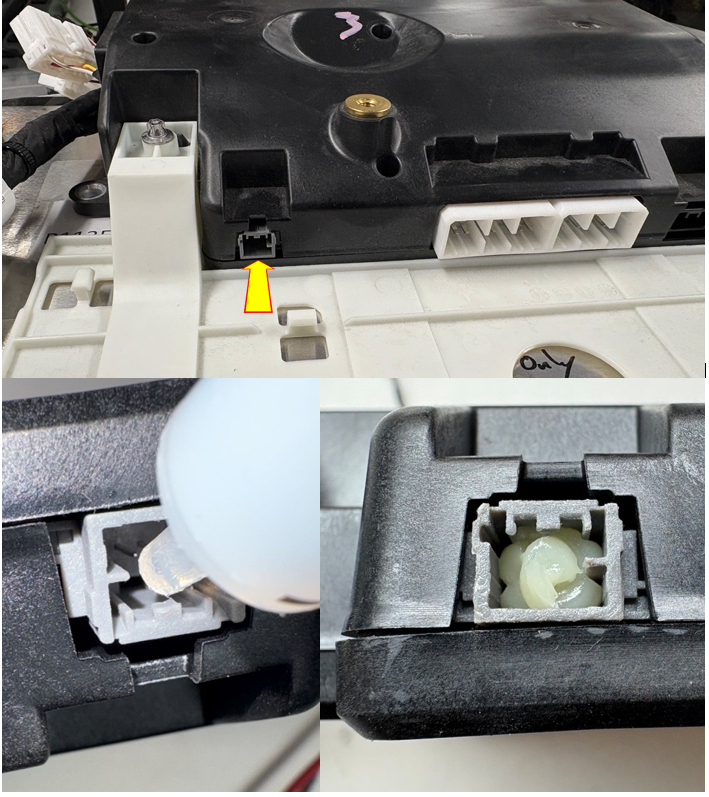

向 X484 连接器的腔体涂敷绝缘润滑脂。
警告如果可以，使用注射器并避免弯曲连接器卡销。
图 1. X484 连接器 -
将高压电池仓线束连接到高压控制器连接器。
注插入 X484 连接器后，清洁多余的润滑脂。
-
安装烟火电池断接开关。请参阅 烟火电池断接开关（拆卸和更换）。
注请勿在此时安装高压电池仓盖板。
-

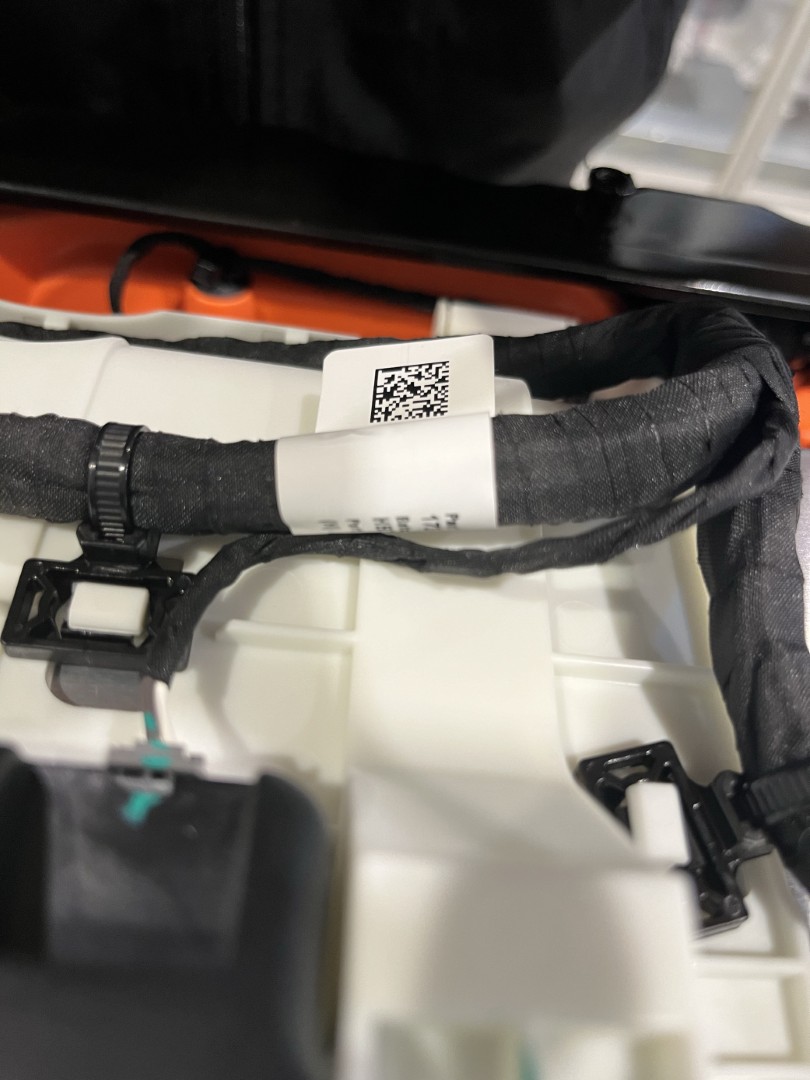

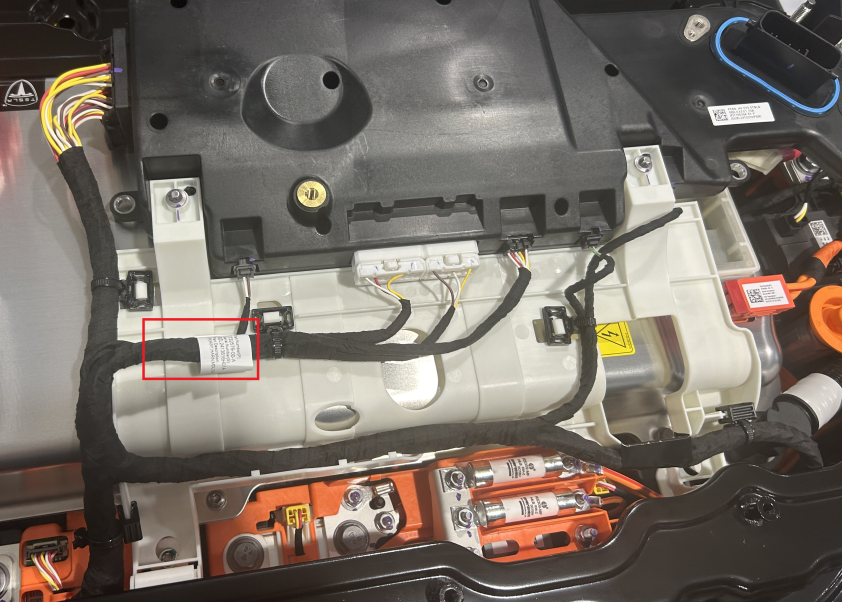

将烟火电池断接开关接线塞入高压电池仓主线束下。
- 如果高压控制器已被拆下，且后续作为另一部件更换程序的一部分进行安装，请返回该程序。
- 使用异丙醇 (IPA) 湿巾清洁高压电池仓盖板垫片表面，以及高压电池的接合面。
- 使用异丙醇 (IPA) 湿巾清理高压控制器安装螺栓孔以及螺栓孔处高压电池仓盖板内侧和外侧残留物。
-
如果铝胶带改装补片损坏，则将其拆下，使用异丙醇 (IPA) 湿巾清洁相关区域，贴上另一块铝胶带补片，用硅胶辊湿润补片以使粘合剂凝固。
图 2. 4 螺栓至 3 螺栓补片 30 毫米 x 30 毫米 -
将高压电池仓盖板放置在高压电池仓上，然后安装高压控制器连接器两侧的两个螺栓。
5 Nm (3.7 lbs-ft) +30 deg -
将电气线束连接到高压控制器连接器。
-
将 12V 正极输出电缆连接到直流-直流直通件，安装新螺母以连接电缆，并在紧固后，使用绿色油性记号笔对螺母进行标记。
15 Nm (11.1 lbs-ft)警告确保橡胶套未陷入电缆接线头底部，或被夹在电缆接线头和螺母之间。注紧固后，使用油性记号笔标记紧固件。TIp推荐使用以下工具- 13 毫米 12 角深套筒
- 3 英寸加长件
- 棘轮/扭矩扳手
- 如已拆卸，请更换直流-直流直通件处 12V 正极输出电缆盖板，然后下压以固定盖板。
- 连接 12V/低压电源。请参阅 12V/低压电源（断开和连接）。
- 将 12V 充电器连接到 12V 电池或低压维护器上。请参阅 低压维护设备（连接和断开）。
- 执行高压控制器数据恢复。请参阅 控制器 - 高压（备份和恢复）。
- 断开 12V 充电器与 12V 电池或低压维护器的连接。请参阅 低压维护设备（连接和断开）。
-
将高压电池仓盖板安装到高压电池上，然后手动拧紧螺栓。
-
按图示顺序紧固高压电池仓盖板螺栓，紧固后，使用绿色油性记号笔标记每个螺栓。
8 Nm (5.9 lbs-ft)警告使用非磁性 External Torx E10 5-Lobe 套筒。磁性套筒无法完全夹紧，可能会损坏螺栓头。TIp推荐使用以下工具- 外梅花五角套筒 E10
- 4 英寸加长件
- 棘轮/扭矩扳手
图 3. 18 个螺栓固定的高压电池仓盖板螺栓紧固顺序 -
手动拧紧将高压控制器从内部固定到高压电池仓盖板的新螺栓。
图 4. 4 个螺栓固定的高压控制器高压电池仓盖板 图 5. 3 个螺栓固定的高压控制器高压电池仓盖板 -
按照图示顺序将高压控制器紧固到高压电池仓盖板螺栓上，紧固后，使用绿色油性记号笔标记每个螺栓。5 Nm (3.7 lbs-ft) +30 deg警告螺栓 1 和 2 的紧固扭矩不足会导致高压互锁回路断开。TIp推荐使用以下工具
- 外梅花套筒 E10
- 4 英寸加长件
- 棘轮/扭矩扳手
- 带角度测量的扭矩扳手
图 6. 4 个螺栓固定的高压控制器高压电池仓盖板 图 7. 3 个螺栓固定的高压控制器高压电池仓盖板 - 需要立即执行高压电池仓漏气测试的情况包括：在高压电池仓盖板垫片上或高压电池接合面上发现损坏、更换了铝胶带改装补片或另一个程序指示现在需要执行该操作。请参阅 高压电池仓漏气测试。
- 安装第二排 RH 座椅靠背。请参阅 座椅靠背 - 第二排 - RH（拆卸和更换）。
- 安装第二排座椅 LH 靠背。请参阅 座椅靠背 - 第二排 - LH（拆卸和更换）。
