封闭板 - 门 - 前 - LH（拆卸和更换）
校正代码
11701002
0.66
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。
注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。注意：请参阅人体工程学注意事项查看安全健康的作业规程。
- 2025-12-09: 添加了断开/连接低压电池电源的步骤以及车窗校准步骤。
设备：
- 1054712-00-A Rivnut Install Kit，适用于北美地区（如果封闭板的螺纹脱纹，可选用此专用工具）
- 1054712-01-A Rivnut Install Kit，适用于欧洲、中东及非洲地区（如果封闭板的螺纹脱纹，可选用此专用工具）
- 1004296-00-A Service Rivnut（如果封闭板的螺纹脱纹，可选用此专用工具）
- 1015888-00-C Service bolt（如果封闭板的螺纹脱纹，可选用此专用工具）
警告
断开约束控制模块、传感器和气囊等辅助约束系统 (SRS) 部件的电气线束之前，确保 12V/低压电源已断开至少 1 分钟。断开 12V/低压电池以及紧急响应回路。否则可能导致意外的安全系统行为。有关辅助约束系统 (SRS) 注意事项的更多信息，请参阅气囊和辅助约束系统 (SRS) 预防措施。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将封闭板固定到车门的螺栓 |
 4.5 Nm (3.3 lbs-ft) |
|
重复使用 | |
| 将升降器轨道紧固件固定到车辆的螺栓 |
8 Nm (5.9 lbs-ft) |
|
重复使用 | |
| 将左前车窗升降器固定到封闭板的螺钉（4 个） |
3.5 Nm (2.6 lbs-ft) |
|
重复使用 |
拆卸
- 拆下 LH 前门饰板。请参阅 面板 - 车门饰板 - 前 - 左侧（拆卸和安装）。
- 拆下 LH 前门内侧密封条。请参阅 密封件 - 内侧密封条 - 前车门 - 左侧（拆卸和更换）。
- 拆下 LH 前车门玻璃。请参阅 玻璃 - 车门 - 左侧 - 前部（拆卸和更换）。
- 断开低压电池电源。请参阅 12V/低压电源（断开和连接）。
-
断开左后视镜连接器上的电气线束。
- 拆下 LH 前门扬声器。请参阅 扬声器 - 前车门 - 左侧（拆卸和更换）。
- 拆下车门压力传感器。请参阅 传感器 - 压力 - 车门 - 前部 - 左侧（拆卸和更换）。
-
松开将电气线束固定到封闭板的夹子。
注不同车辆上的卡子数量可能会有所不同。
- 拆下左前车窗电机。请参阅 车窗升降器电机 - 前 - 左侧（拆卸和更换）。
-

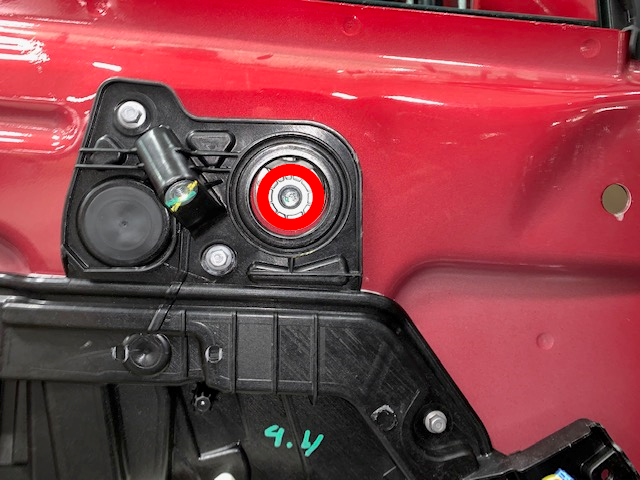

拆下将封闭板固定到车门的螺栓。
提示推荐使用以下工具
- 8 mm 套筒扳手
-

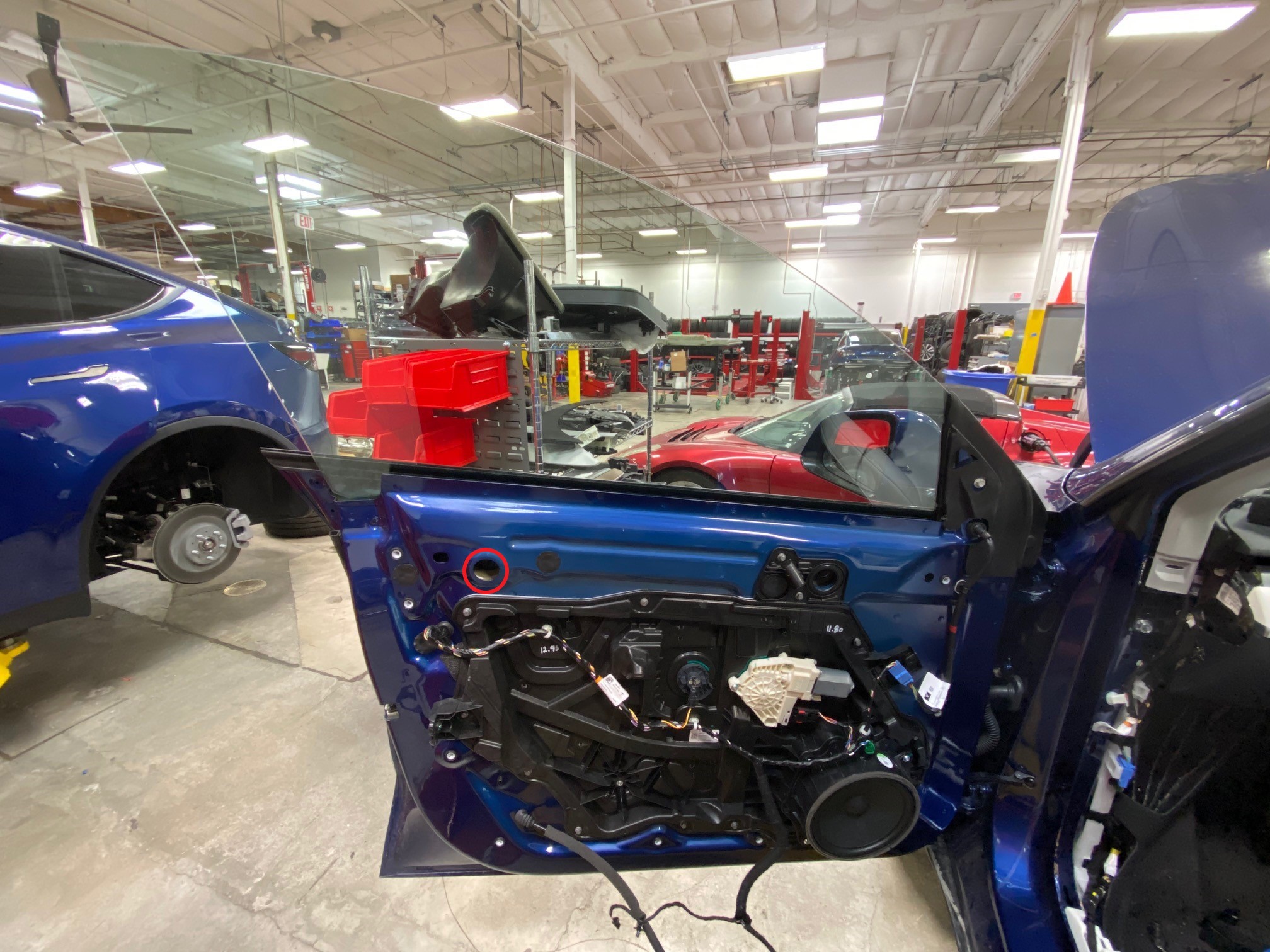

拆下覆盖调整器轨道紧固件的塞子。
-

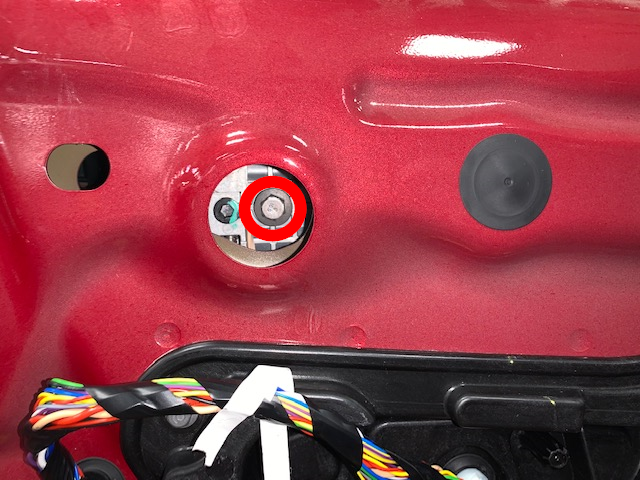

拆下将升降器轨道紧固件固定到车辆的螺栓（2 个），然后将封闭板从车辆上拆下。
注向下滑出封闭板。注将车窗升降器与封闭板作为一个整体拆下。提示推荐使用以下工具
- 10 毫米套筒扳手
-
拆下将左前车窗升降器固定到封闭板的螺钉（4 个）。
注将车窗升降器线缆从封闭板挂钩上松开。提示推荐使用以下工具
- T25 梅花套筒
安装
-
安装将左前车窗升降器固定到封闭板的螺钉（4 个）。3.5 Nm (2.6 lbs-ft)注确保车窗升降器线缆紧固在封闭板挂钩上。提示推荐使用以下工具
- T25 梅花套筒
-
安装将升降器滑轨紧固件固定到车辆的螺栓（2 个），然后将封闭板从车辆上拆下。8 Nm (5.9 lbs-ft)注使车窗升降器滑轨沿车门内侧向上滑动，将封闭板置于外侧。提示推荐使用以下工具
- 10 毫米套筒扳手
-
安装覆盖升降器滑轨紧固件的塞子。
-
安装将封闭板固定到车门的螺栓。4.5 Nm (3.3 lbs-ft)注手动预拧螺栓，以避免脱丝。提示推荐使用以下工具
- 8 mm 套筒扳手
- 安装左前车窗电机。请参阅 车窗升降器电机 - 前 - 左侧（拆卸和更换）。
-
固定将电气线束固定到封闭板的夹子。
注不同车辆上的卡子数量可能会有所不同。
- 安装车门压力传感器。请参阅 传感器 - 压力 - 车门 - 前部 - 左侧（拆卸和更换）。
- 安装 LH 前门扬声器。请参阅 扬声器 - 前车门 - 左侧（拆卸和更换）。
-
将电气线束连接到左后视镜连接器。
- 连接低压电池电源。请参阅 12V/低压电源（断开和连接）。
- 安装左前车门玻璃。请参阅 玻璃 - 车门 - 左侧 - 前部（拆卸和更换）。
- 安装 LH 前门内侧密封条。请参阅 密封件 - 内侧密封条 - 前车门 - 左侧（拆卸和更换）。
- 拉动紧急释放缆索以松开左前车门闩锁。
- 关闭 LH 前门。
- 打开左后车门，降下左后车窗。
- 穿过左后车门接触车窗开关工具，完全升起左前车窗。
-
检查左前车窗的间隙和齐平度。
注间隙范围为 8.00 毫米 +/- 1.8 毫米。齐平度范围为 0.00 毫米 +/- 2 毫米。
- 打开 LH 前车门。
-
关闭左前车门闩锁，以调节车窗高度。
警告切勿在车窗完全升起的情况下关闭车门，以免损坏上部亮条饰件。
- 调节左前玻璃位置，以便接触升降器导块。
-
松开将车窗玻璃固定到升降器导块的螺栓（2 个）半圈左右，以保持位置不变，且留有调节空间。
- 调节移动玻璃至间隙目标值范围内，然后手动拧紧螺栓。
- 调节移动玻璃，使其与 B 柱饰板间的齐平度在目标值范围内。
-
使用 5 毫米六角套筒调整摩擦垫，使玻璃朝内或朝外倾斜。顺时针转动可以向外调整；逆时针转动则可以向内调整。
- 拉动紧急释放缆索以松开左前车门闩锁。
- 关闭左前车门。
- 穿过左后车门接触车窗开关工具，完全升起左前车窗。
-
检查左前车窗的间隙和齐平度。
注间隙范围为 8.00 毫米 +/- 1.8 毫米。齐平度范围为 0.00 毫米 +/- 2 毫米。
- 打开 LH 前车门。
-
关闭左前车门闩锁，以调节车窗高度。
警告切勿在车窗完全升起的情况下关闭车门，以免损坏上部亮条饰件。
- 调节左前玻璃位置，以便接触升降器导块。
-
紧固将车窗玻璃固定到升降器导块的螺栓（2 个）。12 Nm (8.8 lbs-ft)
- 拉动紧急释放缆索以松开左前车门闩锁。
- 降下 LH 前车窗。
- 断开车窗开关专用工具。
- 安装用于覆盖车门上升降器导块开口的圆头塞。
- 安装 LH 前门饰板。请参阅 面板 - 车门饰板 - 前 - 左侧（拆卸和安装）。
- 通过触摸屏将车辆置于“维护模式”。请参阅 维护模式。
- 解锁车辆网关。请参阅 网关（解锁）。
- 在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），点击，点击Run，然后等待例行程序完成。
- 退出“维护模式”。请参阅 维护模式。
