扬声器 - 行人警示（改装）

校正代码 17541006 0.30 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至 ServiceManualFeedback@tesla.com。。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。请参阅人体工程学注意事项查看安全健康的作业规程。

扭矩规格

表 1. 扭矩规格： 扬声器 - 行人警示（改装）
描述 扭矩值 推荐工具 重复使用/更换 备注
将行人警示扬声器总成固定到前饰板的螺钉（3 个）
1.8 Nm (1.3 lbs-ft)
  • T25 梅花套筒
 重复使用

程序

  1. 拆下右前轮毂。请参阅 轮毂总成（拆卸和安装）。
  2. 拆下右前翼子板饰板。请参阅 装饰件 - 翼子板 - 前 - LH（拆卸和更换）。

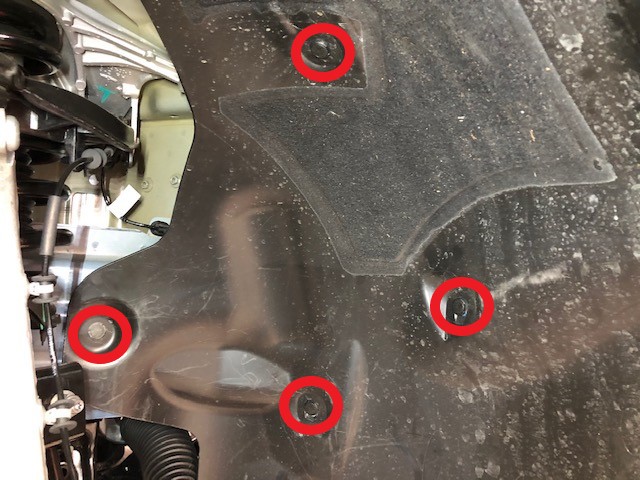

  3. 拆下将 RH 前轮拱内衬前部固定到车辆的夹子 (x8)，然后将轮拱内衬放置一旁，以便执行以下步骤。
  4. 检查车辆右前角下方，找到行人警示扬声器电气连接器分支线束。
    Informational PurposesAn informational icon, calling your attention
    注
    如果车辆未配备行人警示扬声器电气连接器，则车辆的行人警示扬声器不可以改装。重新安装为方便操作而拆卸的全部部件，中断此程序。
  5. 使用可伸缩刀片刀具或类似工具小心地揭下将行人警示扬声器电气连接器固定到主前线束管束的胶带。
  6. 安装将行人警示扬声器总成固定到前饰板的螺钉（3 个）。
    1.8 Nm (1.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • T25 梅花套筒
  7. 安装将线束固定到行人警示扬声器总成的夹子。
  8. 接合锁片，以连接行人警示扬声器连接器。
  9. 松开将 RH 前轮拱内衬的前部固定到车辆的夹子 (x8)。
  10. 安装右前翼子板饰板。请参阅 装饰件 - 翼子板 - 前 - LH（拆卸和更换）。
  11. 安装右前轮毂。请参阅 轮毂总成（拆卸和安装）。
  12. 将本地装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅 Toolbox（连接和断开）。
  13. 在笔记本电脑上，点击Infotainment Dashboard，然后找到pedestrianWariningSound参数。选择下拉菜单中的SPEAKER，点击Apply Changes > Run，例行程序完成后立即关闭窗口。
  14. 断开笔记本电脑。
  15. 退出“维护模式”。请参阅 维护模式。
  16. 升起 LH 前车窗并关闭 LH 前车门。
