主缸和储液罐总成（拆卸和更换）

校正代码 33201012 1.08 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2025-07-07: 添加了仅通过内侧排放阀排放制动器的步骤。
  • 2023 年 12 月 7 日：更新了制动器硬度例行程序。
警告
本程序为“草案”。虽已通过验证，但可能仍有“警告”和“注意”事项缺失。请遵守安全要求，处理或靠近高压系统和部件时，请谨慎操作。

拆卸

  1. 打开 LH 前车门
  2. 降低 LH 前车窗
  3. 升起并支撑车辆
    注
    确保车辆在升离地面前未处于充电状态，将空气悬架设置为“千斤顶模式”（如有配备）
  4. 打开前备箱盖
  5. 拆卸后挡板
    注
    14 个卡子
  6. 拆下检修板
    注
    3 个卡子，1 个连接器
  7. 拆下用于固定前备箱总成的紧固件
    注
    5 个螺栓，10 毫米，5 Nm；新款车可能加装了 1 个将前备箱固定到储液罐颈部的推拉式卡子
  8. 将前备箱总成从车辆上拆下
    注
    6 个卡子；更换损坏或丢失的卡子
  9. 拆卸所有四个轮毂。请参阅 轮毂总成（拆卸和安装）。
  10. 部分降低车辆，然后将举升机设定至锁止位
    注
    将举升机升离锁止位，然后固定住释放杆，使锁具在车辆降下时保持活动自如；将车辆设置到适宜的作业高度
  11. 通过中央显示器关闭车辆电源
    注
    操作如下：Controls > Safety & Security > Vehicle Power > Power Off
  12. 断开 12V 负极端子和紧急响应回路
    注
    1 个螺母，10 毫米，6 Nm，1 个连接器；确保车辆处于驻车挡，温度控制系统关闭，断开 12V 电池之前车辆未充电；应先断开负极端子再断开紧急响应回路；等待 2 分钟，确保所有电路完全放电
  13. 拆卸左侧雨刮器臂螺母盖
    注
    1 个盖
  14. 拆卸将左侧雨刮器臂固定到雨刮器模块的螺母
    注
    1 个螺母，15 毫米，25 Nm
  15. 断开左侧雨刮器臂与 Y 型管接头之间的清洗器软管，然后松开清洗器软管夹
    注
    1 个夹子，1 个软管

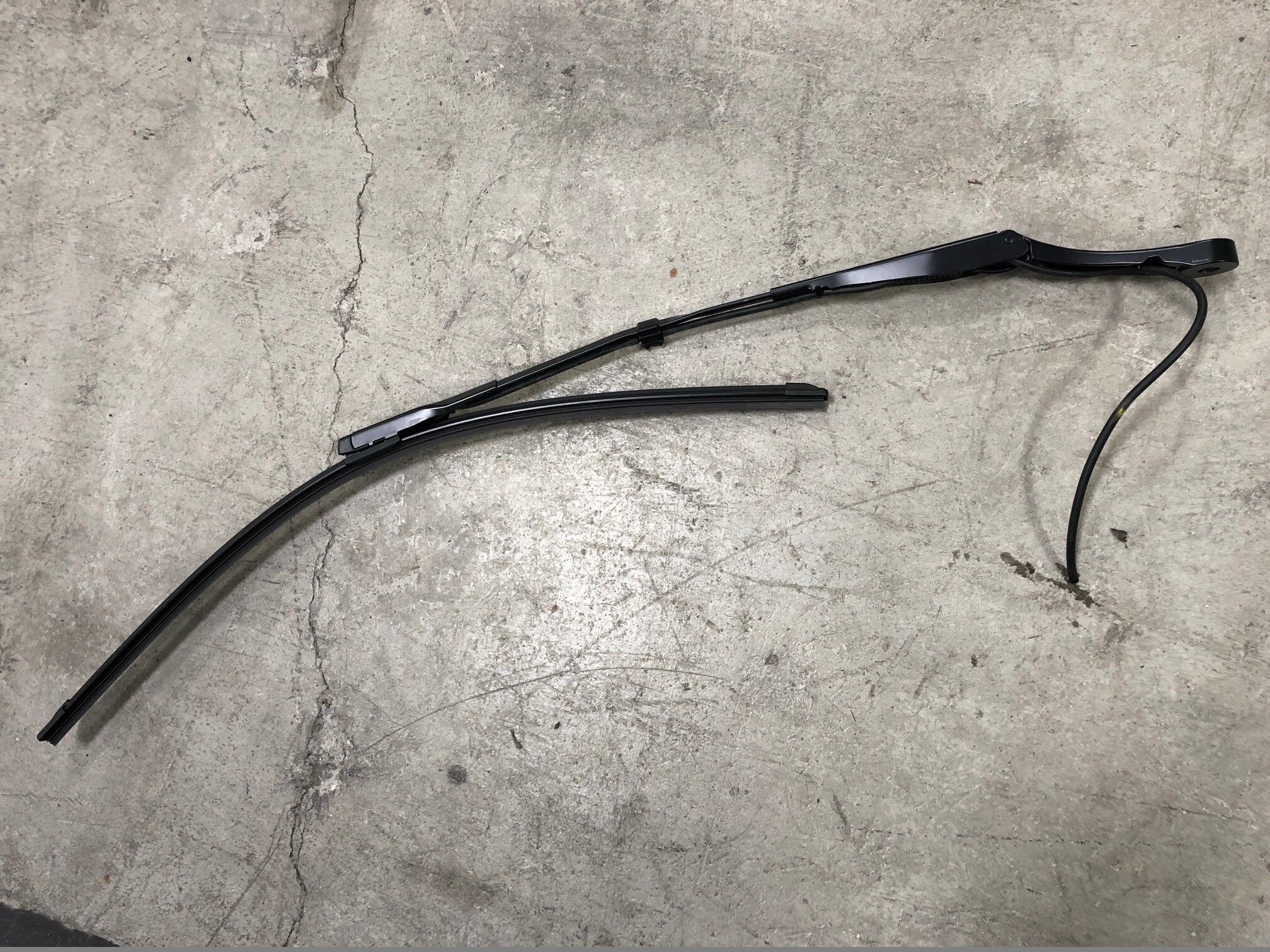

  16. 从车辆上拆下左侧雨刮器臂和软管总成
  17. 拆下 RH 雨刮器臂螺母罩
    注
    1 个盖
  18. 拆卸将右侧雨刮器臂固定到雨刮器模块的螺母
    注
    1 个螺母，15 毫米，25 Nm
  19. 断开右侧雨刮器臂与 Y 型管接头之间的清洗器软管，然后松开清洗器软管夹
    注
    1 个夹子，1 个软管
  20. 从车辆上拆下右侧雨刮器臂和软管总成
  21. 断开清洗器泵与 Y 型管接头之间的清洗器软管，然后松开清洗器软管夹
    注
    1 个夹子，1 个软管
  22. 拆下前围篦固定夹
    注
    2 个推拉式卡子
  23. 松开中间支架上的前围夹子
    注
    2 个固定夹
  24. 从车辆上拆下前围篦板
    注
    2 个夹子；将前围拐角从车身上拉开，然后将前围从挡风玻璃上提起
  25. 断开制动液储液罐
    注
    1 个连接器；将锁片滑离连接器以完全松开
  26. 在制动助力器和储液罐区域下方放置吸收性材料
  27. 清洁制动液储液罐周围区域并取下制动液储液罐罐盖
  28. 除去制动液储液罐中制动液
  29. 安装制动液储液罐罐盖
  30. 断开正向制动管和主缸之间的连接
    注
    1 个螺母，12 毫米，16 Nm
  31. 断开后向制动管和主缸之间的连接
    注
    1 个螺母，12 毫米，16 Nm
  32. 拆卸将制动主缸固定到制动助力器的螺母
    注
    2 个螺母，13 毫米，20 Nm
  33. 从车辆上拆下制动主缸
    注
    确保 O 型环与制动总成一起脱落

安装

  1. 将制动主缸安装到车辆上
    注
    安装期间确保 i-Booster 杆与制动主缸对齐
  2. 安装将制动主缸固定到制动助力器的螺母
    注
    2 个螺母，13 毫米，20 Nm
  3. 将后向制动管连接到主缸
    注
    1 个螺母，12 毫米，16 Nm
  4. 将正向制动管路连接到主缸
    注
    1 个螺母，12 毫米，16 Nm
  5. 从制动助力器总成和储液罐区域下方取走吸收性材料
  6. 连接制动液储液罐连接器
    注
    1 个连接器；安装后，将锁片朝连接器滑动以将其固定
  7. 安装前围篦板总成
    注
    2 个夹子；将前围拐角压入车身
  8. 安装中间支架上的前围夹子
    注
    2 个固定夹
  9. 安装前围篦固定夹
    注
    2 个卡子
  10. 将清洗器泵软管连接至 Y 型管接头，然后紧固清洗器软管夹
    注
    1 个夹子，1 个软管
  11. 将右侧雨刮器臂和软管总成安装到车辆上
  12. 安装将右侧雨刮器臂固定到雨刮器模块的螺母
    注
    1 个螺母，15 毫米，25 Nm；确保雨刮器顶端对齐挡风玻璃角部的两个指示器之间
  13. 安装右侧雨刮器臂螺母盖
    注
    1 个盖
  14. 将清洗器软管连接到右侧雨刮器臂至 Y 型管接头，然后固定清洗器软管夹
    注
    1 个夹子，1 个软管
  15. 将左侧雨刮器臂和软管总成安装到车辆上
  16. 安装将 LH 雨刮器臂固定到雨刮器模块的螺母
    注
    1 个螺母，15 毫米，25 Nm；确保雨刮器顶端对齐挡风玻璃的两个指示器之间
  17. 安装左侧雨刮器臂螺母盖
    注
    1 个盖
  18. 将左侧雨刮器臂清洗器软管连接到 Y 型管接头，然后紧固清洗器软管夹
    注
    1 个夹子，1 个软管
  19. 将制动排放器储液罐加至最高液位
  20. 清洁制动液储液罐周围区域并取下制动液储液罐罐盖
  21. 加满制动液储液罐
    注
    根据需要加满制动液
  22. 将压力排放器适配器安装到储液罐上
  23. 将制动液排放储液罐压力设置为 30 psi
    注
    将电源连接到排放器并打开电源，将压力设置为 30 psi，将制动液排放储液罐固定到制动液排放适配器
  24. 通过制动钳内侧排放阀排放左前、右前、左后和右后制动钳，直至制动钳内流出的液体清澈无气泡。
    注
    无需通过外侧排放阀排放制动钳。
    1. 通过内侧排放阀冲洗左前制动钳，直至气泡明显减少。
    2. 通过内侧排放阀冲洗右前制动钳，直至气泡明显减少。
    3. 通过内侧排放阀冲洗右后制动钳，直至气泡明显减少。
    4. 通过内侧排放阀冲洗左后制动钳，直至气泡明显减少。
    5. 通过内侧排放阀排放左前制动钳。相关详情请参阅制动液排放/冲洗。
    6. 通过内侧排放阀排放右前制动钳。相关详情请参阅制动液排放/冲洗。
    7. 通过内侧排放阀排放右后制动钳。相关详情请参阅制动液排放/冲洗。
    8. 通过内侧排放阀排放左后制动钳。相关详情请参阅制动液排放/冲洗。
    9. 确保执行制动器刚度测试。相关详情请参阅制动液排放/冲洗。
  25. 轻踩制动踏板几次，确保制动踏板触感正常
  26. 使用Toolbox 3：
    1. 选择 Actions 选项卡，然后搜索 “刚度”
    2. 选择 ODIN 例行程序TEST_BRAKE_X_STIFFNESS-TEST-SERVICEvia Service Mode:Chassis ➜ Brakes ➜ Brake Stiffness Testvia Service Mode Plus:chassis ➜ ESP Replacement Panel ➜ Stiffness Testvia Toolbox:(link)，然后点击例行程序链接。
    3. 如果已更换制动片或制动盘，请选择 "Action_Type" 下的UNBURNISHED。否则请选择BURNISHED。
    4. 点击RUN，然后等待例行程序完成。
      注
      测试期间，请勿踩下制动踏板。
  27. 从以太网端口上拔下高速数据线缆，以断开 Toolbox 3.0 与车辆的连接
  28. 部分升起车辆，然后将举升机降落至锁止位
    注
    将车辆设置到适宜的作业高度；务必在听到两侧的锁发出清晰的锁止声之后再降下，否则车辆可能会发生侧倾
  29. 安装所有轮毂。请参阅 轮毂总成（拆卸和安装）。
  30. 安装后挡板
    注
    14 个卡子；固定前备箱后围，防止其在接合前部卡子时弯曲
  31. 关闭前备箱盖
  32. 将车辆从举升机移走
    注
    完全降下举升架臂，如果需要，将其从车辆下部移走；将空气悬架退出“千斤顶模式”（如有配备）
  33. 升起左侧前车窗
  34. 关闭 LH 前车门
