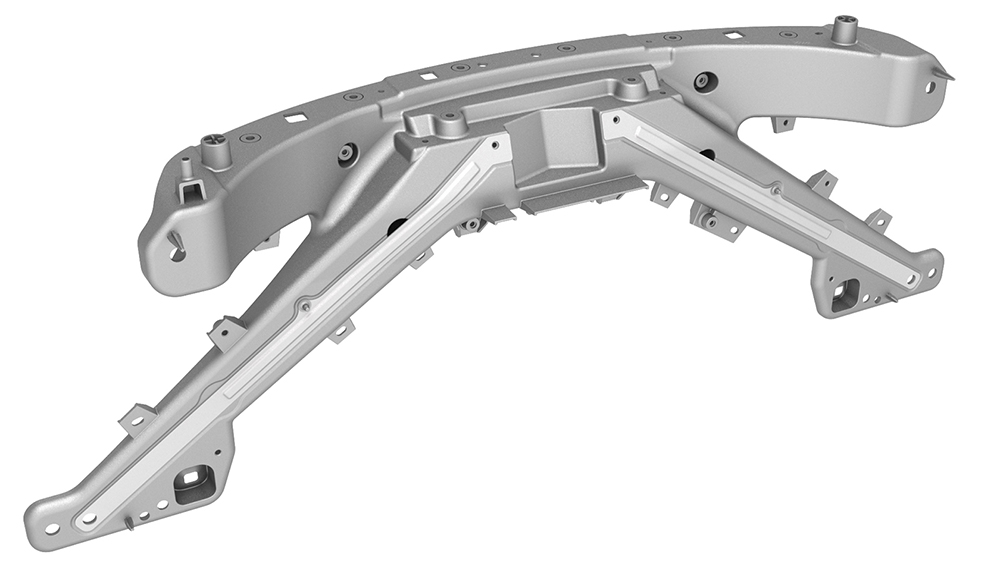

Holder – fremre (uten varmepumpe) (fjerne og skifte ut)

Korrigeringskode 10101002 1.44 MERK: Hvis ikke noe annet er uttrykkelig oppgitt i prosedyren, gjenspeiler korrigeringskoden og FRT ovenfor alt arbeidet som kreves for å gjennomføre denne prosedyren, inkludert de tilknyttede prosedyrene. Ikke stable korrigeringskoder med mindre du bli uttrykkelig bedt om det.MERK: Se Flat rate-tider for å lære mer om FRT-er og hvordan de lages. Hvis du vil gi tilbakemelding om FRT-verdier, kan du sende en e-post til LaborTimeFeedback@tesla.com. MERK: Se Personlig beskyttelse for å forsikre deg om at du bruker riktig PVU når du gjennomfører prosedyren nedenfor.

Fjerne

  1. Hev og støtt kjøretøyet. Se Heve bil – løftebukk med 2 stolper.
  2. Fjern det bakre dekselet under panseret. Se Deksel under panser – bak (fjerne og skifte ut).
  3. Fjern kupéinntakskanalen. Se Kanal – kupéinntak (fjerne og skifte ut).
  4. Ta av panserlåsdekselet. Se Deksel – panserlås (fjerne og skifte ut).
  5. Fjern oppbevaringsenheten under panseret. Se Oppbevaringsrom under panser (fjerne og skifte ut).
  6. Fjern frontdekslet. Se Støtfanger – foran (fjerne og montere).
  7. Demonter støtfangeren foran. Se Støtfangerbjelke – foran (fjerne og skifte ut).
  8. Koble ledningsnettet fra kontakten til den fremre holderen på venstre side.
  9. Koble ledningsnettet fra kontakten til den fremre holderen på høyre side.
  10. Løsne klemmen som fester den fremre radarsensorens koblingsnett til den fremre holderen.
  11. Fjern sensoren til den fremre radaren. Se Sensor – radar – foran (fjerne og skifte ut).
  12. Demonter HomeLink-sendermodulen. Se Modul – HomeLink-sender (demontering og utskifting).
  13. Fjern den fremre Bluetooth-antennen for passiv inngang. Se Antenne – Bluetooth passiv inngang – foran (fjerne og skifte ut).
  14. Fjern boltene som fester den radarbraketten til den fremre holderen, fjern deretter braketten fra bilen.
  15. Fjern høytonehornet. Se Horn – høy tone (fjerne og skifte ut).
  16. Fjern lavtonehornet. Se Horn – lav tone (fjerne og skifte ut).
  17. Koble den elektriske kontakten fra AGS-utløseren.
  18. Fjern ankelleddet. Se Ankelledd (fjerne og skifte ut).
  19. Fjern den fremre holderen fra bilen og plasser den på en myk overflate.
  20. Fjern panserlåsens hovedutløser. Se Aktuator – lås – panser – primær (fjerne og skifte ut).
  21. Fjern panserlåsens sekundærutløser. Se Aktuator – lås – panser – sekundær (fjerne og skifte ut).
  22. Fjern panserlåsen. Se Lås – panser (fjerne og skifte ut).
  23. Løsne klemmene som fester ledningsnettet til den fremre holderen, fjern deretter ledningsnettet fra den fremre holderen.

Montere

  1. Installer klemmene som fester frontmodulens ledningsnett til den fremre holderen.
  2. Installer panserlåsen. Se Lås – panser (fjerne og skifte ut).
  3. Installer panserlåsens sekundærutløser. Se Aktuator – lås – panser – sekundær (fjerne og skifte ut).
  4. Ved hjelp av en medhjelper, posisjoner den fremre holderen på bilen for montering.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Strøm til den fremre holderens øvre bolter for hånd, slik at den ikke faller ned når kneleddet monteres.
  5. Monter ankelleddet. Se Ankelledd (fjerne og skifte ut).
  6. Koble til AGS-utløserens kontakt.
  7. Monter høytonehornet. Se Horn – høy tone (fjerne og skifte ut).
  8. Monter lavtonehornet. Se Horn – lav tone (fjerne og skifte ut).
  9. Monter boltene som fester radarbraketten til den fremre holderen.
    8 Nm (5.9 lbs-ft)
  10. Monter den fremre Bluetooth-antennen for passiv inngang. Se Antenne – Bluetooth passiv inngang – foran (fjerne og skifte ut).
  11. Installer HomeLink-sendermodulen. Se Modul – HomeLink-sender (demontering og utskifting).
  12. Installer den fremre radarsensoren. Se Sensor – radar – foran (fjerne og skifte ut).
  13. Koble til ledningsnettet i kontakten til den fremre holderen på høyre side.
  14. Koble til ledningsnettet i kontakten til den fremre holderen på venstre side.
  15. Montere frontstøtfangeren. Se Støtfangerbjelke – foran (fjerne og skifte ut).
  16. Montere frontdekslet. Se Støtfanger – foran (fjerne og montere).
  17. Monter oppbevaringsenheten under panseret. Se Oppbevaringsrom under panser (fjerne og skifte ut).
  18. Monter panserlåsdekselet. Se Deksel – panserlås (fjerne og skifte ut).
  19. Monter kupéinntakskanalen. Se Kanal – kupéinntak (fjerne og skifte ut).
  20. Monter dekselet under panseret bak. Se Deksel under panser – bak (fjerne og skifte ut).
  21. Fjern bilen fra heisen.
