2023-05-31

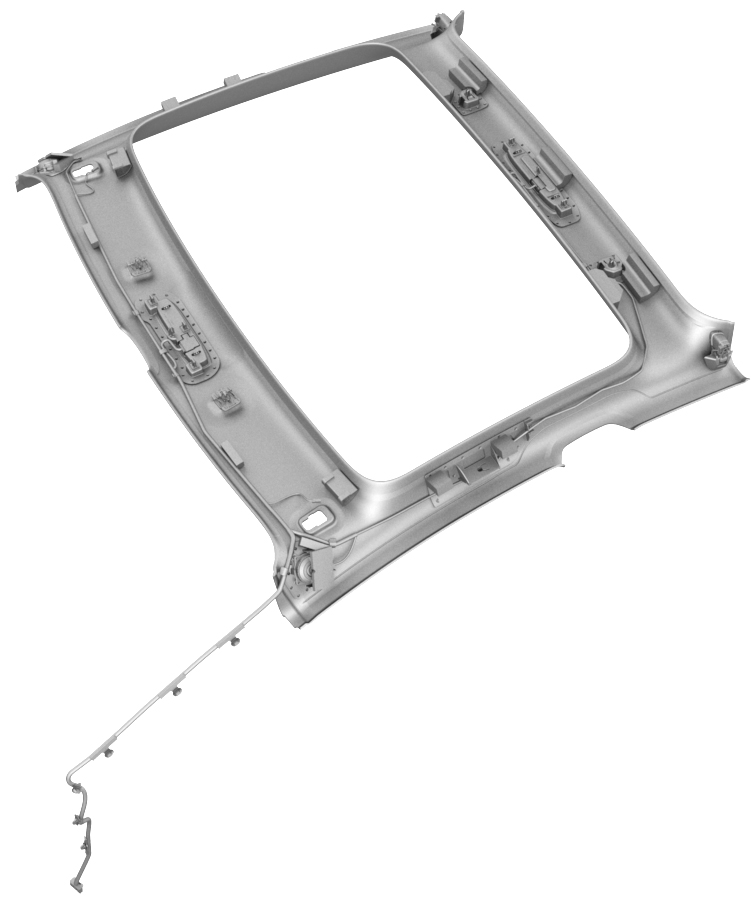

Taktrekk (uten varmepumpe) (fjerne og montere)

Korrigeringskode 15203101 0.66 MERK: Hvis ikke noe annet er uttrykkelig oppgitt i prosedyren, gjenspeiler korrigeringskoden og FRT ovenfor alt arbeidet som kreves for å gjennomføre denne prosedyren, inkludert de tilknyttede prosedyrene. Ikke stable korrigeringskoder med mindre du bli uttrykkelig bedt om det.MERK: Se Flat rate-tider for å lære mer om FRT-er og hvordan de lages. Hvis du vil gi tilbakemelding om FRT-verdier, kan du sende en e-post til LaborTimeFeedback@tesla.com. MERK: Se Personlig beskyttelse for å forsikre deg om at du bruker riktig PVU når du gjennomfører prosedyren nedenfor.

Fjerne

  1. Fjern venstre sideskinnekledning. Se Kledning – sideskinne – venstre (fjerne og skifte ut).
  2. Trykk for å åpne jakkeknaggen på venstre side bak.
  3. Lirk opp skruedekslet til jakkeknaggen bak på venstre side med en liten flathodet skrutrekker.
  4. Fjern skruen som fester kleshengeren bak på venstre side til karosseriet.
  5. Løsne klemmene som fester det øvre dekslet på venstre B-stolpe til bilen, flytt deretter den øvre B-stolpekledningen til siden. Se Deksel – B-stolpe – øvre – venstre (fjerne og skifte ut).
    Informational PurposesAn informational icon, calling your attention
    Merk
    Kledningen må ikke fjernes fra setebeltet.
  6. Fjern endehetten på instrumentpanelets venstre side. Se Deksel – instrumentpanel – venstre (fjerne og skifte ut).
  7. Fjern kledningen til den midtre A-stolpen på venstre side. Se Kledning – A-stolpe – midten – venstre (fjerne og skifte ut).
  8. Fjern kledningen til den nedre A-stolpen på venstre side. Se Deksel – A-stolpe – nedre – venstre (fjerne og skifte ut).
  9. Fjern kledningen øverst på venstre A-stolpe. Se Deksel – A-stolpe – øvre – venstre (fjerne og skifte ut).
  10. Fjern solskjermen på venstre side. Se Solskjerm – venstre (fjerne og skifte ut).
  11. Fjern festet til solskjermen på venstre side. Se Sjekk base – solskjerm – venstre (fjerne og skifte ut).
  12. Gjenta trinn 1 til 11 på høyre side av bilen.
  13. Fjern det nedre quad-kameradekslet. Se Quad-kameradeksel – nedre (fjerne og skifte ut).
  14. Fjern bakspeilet. Se Speil – bak (fjerne og skifte ut).
  15. Løsne klemmene som fester ledningsnettet i taket til området ved venstre A-stolpe.
  16. Koble fra ledningsnettet fra takkontakten.
  17. Løsne klemmene som fester taktrekket til karosseriet.
  18. Få hjelp av noen til å ta ut taktrekket gjennom døren på passasjersiden foran.

Montere

  1. Få hjelp av noen til å ta inn taktrekket i kupeen gjennom døren på passasjersiden foran.
  2. Monter taktrekket til karosseriet, fest deretter klemmene som fester taktrekket til karosseriet.
  3. Koble til ledningsnettet til takkontakten.
  4. Fest klemmene som fester ledningsnettet i taket til området ved venstre A-stolpe.
  5. Sett inn bakspeilet. Se Speil – bak (fjerne og skifte ut).
  6. Monter det nedre quad-kameradekselet. Se Quad-kameradeksel – nedre (fjerne og skifte ut).
  7. Sett på festet til solskjermen på venstre side. Se Sjekk base – solskjerm – venstre (fjerne og skifte ut).
  8. Monter solskjermen på venstre side. Se Solskjerm – venstre (fjerne og skifte ut).
  9. Monter kledningen øverst på venstre A-stolpe. Se Deksel – A-stolpe – øvre – venstre (fjerne og skifte ut).
  10. Monter kledningen til den nedre A-stolpen på venstre side. Se Deksel – A-stolpe – nedre – venstre (fjerne og skifte ut).
  11. Monter kledningen til den midtre A-stolpen på venstre side. Se Kledning – A-stolpe – midten – venstre (fjerne og skifte ut).
  12. Monter det venstre dekselet på instrumentpanelet. Se Deksel – instrumentpanel – venstre (fjerne og skifte ut).
  13. Monter den øvre kledningen på venstre B-stolpe, sett deretter på klemmene som fester kledningen til bilen. Se Deksel – B-stolpe – øvre – venstre (fjerne og skifte ut).
  14. Sett inn skruen som fester jakkeknaggen bak på venstre side til karosseriet.
    2.5 Nm (1.8 lbs-ft)
  15. Lukk skruedekslet til jakkeknaggen bak på venstre side.
  16. Lukk jakkeknaggen på venstre side bak.
  17. Monter kledningen på venstre skinne. Se Kledning – sideskinne – venstre (fjerne og skifte ut).
  18. Gjenta trinn 7 til 17 på høyre side av bilen.
