Filter – kupé (fjerne og skifte ut)

Korrigeringskode 18100102 0.18 MERK: Hvis ikke noe annet er uttrykkelig oppgitt i prosedyren, gjenspeiler korrigeringskoden og FRT ovenfor alt arbeidet som kreves for å gjennomføre denne prosedyren, inkludert de tilknyttede prosedyrene. Ikke stable korrigeringskoder med mindre du bli uttrykkelig bedt om det.MERK: Se Flat rate-tider for å lære mer om FRT-er og hvordan de lages. Hvis du vil gi tilbakemelding om FRT-verdier, kan du sende en e-post til LaborTimeFeedback@tesla.com. MERK: Se Personlig beskyttelse for å forsikre deg om at du bruker riktig PVU når du gjennomfører prosedyren nedenfor.

  • 2024-06-06: La til tilbakestilling av tilstandsstatusen til kupéfilteret for SW-versjon 2024.14+
  • 2024-04-09: Oppdaterte prosedyrer for å ta hensyn til deksel for kupéfilter med toppskruer og bunnskruer.

Fjerne

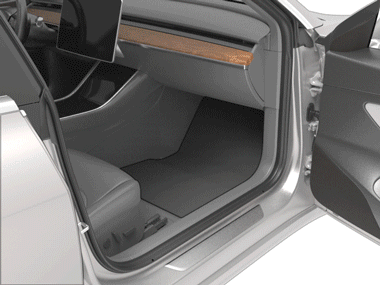

Figur 1. animert demonstrasjon for deksel for kupéfilter med toppskrue
  1. Slå av klimaanlegget.
  2. Fjern teppet på høyre side av midtkonsollen. Se Sidepanel – midtkonsoll – venstre (fjerne og skifte ut).
  3. Bruk klemmeverktøyet for å ta av tappene. Løsne høyre fotbrønnenhet fra instrumentpanelet.
  4. Inspiser hvordan dekselet for kupéfilter er festet til HVAC-enheten.
  5. Dersom kupéfilterdekselet er festet med tapper: Løsne tappen nederst på kupéfilterdekselet, flytter du dekselet til side.
  6. Dersom kupéfilterdekselet er festet med en skrue oppå dekselet: Fjern fotbrønndekselet på passasjersiden. Se Deksel – fotbrønn – passasjer (venstrestyrt) (fjerne og skifte ut).
  7. Dersom kupéfilterdekselet er festet med en skrue, uansett om den er oppå eller under dekselet: Fjern skruen som fester kupéfilterdekselet til HVAC-enheten, legg kupéfilterdekselet til side.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Plasseringen til skruen på modeller med varmepumpe er nederst på kupéfilterdekselet.
  8. Fold ut filtertappene og trekk det øvre filteret ut av filterhuset.
  9. Når det øvre filteret har blitt fjernet, løfter du det nedre filteret opp og ut av filterhuset.

Montere

  1. Monter det nedre filteret i filterhuset, slik at pilene peker mot baksiden av bilen.
  2. Monter det øvre filteret i filterhuset, slik at pilene peker mot baksiden av bilen, fold deretter filtertappene innover.
  3. Dersom kupéfilterdekselet er festet med en skrue, uansett om den er oppå eller under dekselet: Monter kupéfilterdekselet på HVAC-enheten og sett inn skruen som fester kupéfilterdekselet til HVAC-enheten.
    1.2 Nm (.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Merk
    Koble inn den nedre tappen før du fester dekselet.
  4. Dersom kupéfilterdekselet er festet med en skrue oppå dekselet: Monter fotbrønndekselet på passasjersiden. Se Deksel – fotbrønn – passasjer (venstrestyrt) (fjerne og skifte ut).
  5. Dersom kupéfilterdekselet er festet med tapper: Sett inn den øvre tappen til kupéfilterdekselet i sporet til HVAC-enheten, sett deretter inn den nedre tappen til kupéfilterdekselet.
  6. Legg på plass teppet på høyre side av midtkonsollen. Se Sidepanel – midtkonsoll – venstre (fjerne og skifte ut).
  7. Sjekk om tilstandsstatusen til bilens kupéfilter må tilbakestilles: På berøringsskjermen trykker du på Controls (Vehicle Icon) (Kontroller (bilikon)) > Software (Programvare), og deretter blar du nedover for å se bilens programvareversjon.
    • Hvis bilens programvareversjon er eldre enn 2024.14, trenger ikke tilstandsstatusen til kupéfilteret tilbakestilles. Fortsett til neste trinn i denne prosedyren.
    • Hvis bilens programvareversjon er 2024.14 eller nyere:
      1. Aktiver Servicemodus. Se Servicemodus.
      2. For Model 3 med PTC-varmer: I Servicemodus-menyen berører du Thermal (snowflake icon) (Varme (snøfnuggikon)), og i delen «Air Filter Diagnostics» (Luftfilterdiagnostikk) berører du Reset Filter Health (Tilbakestill tilstand for filter). Tilstandsstatus for kupéfilteret er nå tilbakestilt for PTC-varmer Model 3. Fortsett til neste trinn i denne prosedyren.
      3. For Model 3 med varmepumpe: In Servicemodus-menyen berører du Thermal (snowflake icon) (Varme (snøfnuggikon)) > HVAC > Right (Høyre), og deretter berører du Cabin Filter (Kupéfilter) > Reset Cabin Filter Score (Tilbakestill status for kupéfilter).
      4. Tilstandsstatusen for kupéfilteret er nå tilbakestilt. Fortsett til neste trinn i denne prosedyren.
    Figur 2. Tilbakestill tilstandsstatus for kupéfilteret for PTC-varmer Model 3
    Figur 3. Tilbakestill tilstandsstatus for kupéfilteret for varmepumpe Model 3– Model Y vist; Model 3 tilsvarende
