Motstandsmåler (nulljustering)

Korrigeringskode 16300100 0.05 MERK: Hvis ikke noe annet er uttrykkelig oppgitt i prosedyren, gjenspeiler korrigeringskoden og FRT ovenfor, alt arbeidet som kreves for å gjennomføre denne prosedyren, inkludert de tilknyttede prosedyrene. Ikke stable korrigeringskoder med mindre du bli uttrykkelig bedt om det. MERK: Se Flat rate-tider for å lære mer om FRT-er og hvordan de lages. Hvis du vil gi tilbakemelding om FRT-verdier, kan du sende en e-post til ServiceManualFeedback@tesla.com. MERK: Se Personlig beskyttelse for å forsikre deg om at du bruker riktig PVU når du gjennomfører prosedyren nedenfor. Se Forholdsregler for ergonomi for trygge og sunne arbeidspraksiser.

  • 1076927-00-A Hioki RM 3548 (inkluderer alligatorklemmeledninger L2107)
  • 1076928-00-A Testprober – Hioki 9461
  • 2172013-00-A Motstandsblokk
Disse prosedyrene supplerer installasjonsoppgavene som krever måling av motstand på HV-komponent og samleskinne.
Warning IconA warning icon, calling your attention to a possibly risky situation
ADVARSEL
Bruk aldri motstandsmåleren til å måle spenning.
  • 2025-10-16: La til trinn for å legge til og fjerne temperatursensor. Oppdaterte delenummer for motstandsblokk.

Nullstilling med alligatorklemmer

  1. Koble alligatorklemmeledningene til ohmmeteret.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Både den positive (røde) og negative (svarte) ledningen har piler eller merker som skal stilles inn mot piler på ohmmeteret.

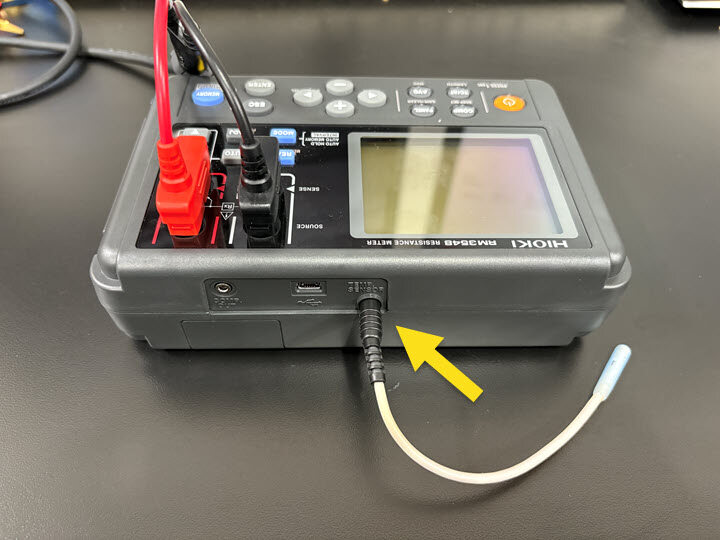

  2. Koble temperatursensoren til baksiden av motstandsmåleren.
  3. Slå på Hioki-apparatet og vent i noen minutter, til det stabiliserer seg.
  4. Bruk opp-pilen og ned-pilen til å stille inn ohmmeteret i området 3 mΩ.
  5. Sett på alligatorklemmene slik at den røde klemmen «biter» overkjeven til den svarte klemmen og «V»-tegnet på hver klemme er opp.
  6. Kontroller at motstanden vises.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Dersom « -.- - - - » (ingen verdi) vises, må du kontrollere kontaktene til ohmmeteret og bekrefte at klemmene sitter godt sammen.
  7. Trykk på og hold inne 0ADJ-knappen for å starte nullstillingen.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Teksten «0 ADJ» blinker øverst i høyre hjørne på displayet.

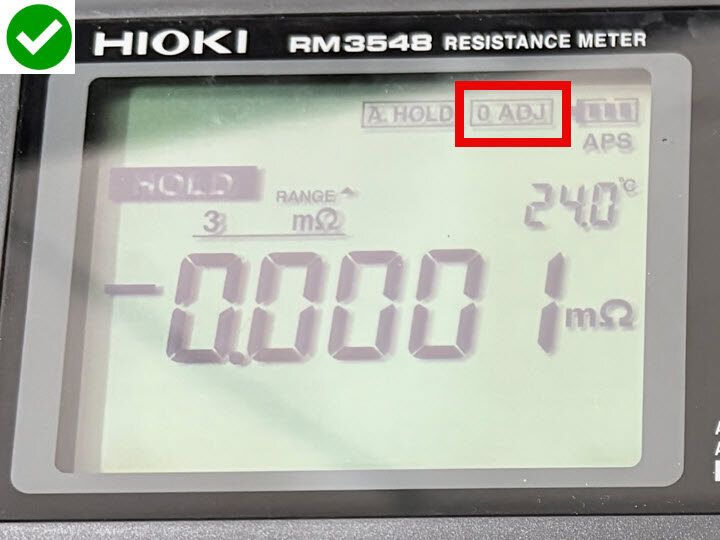

  8. Ca. 2 sekunder senere høres en pipelyd fra ohmmeteret. «0 ADJ» er nå konstant.
    Informational PurposesAn informational icon, calling your attention
    Merk

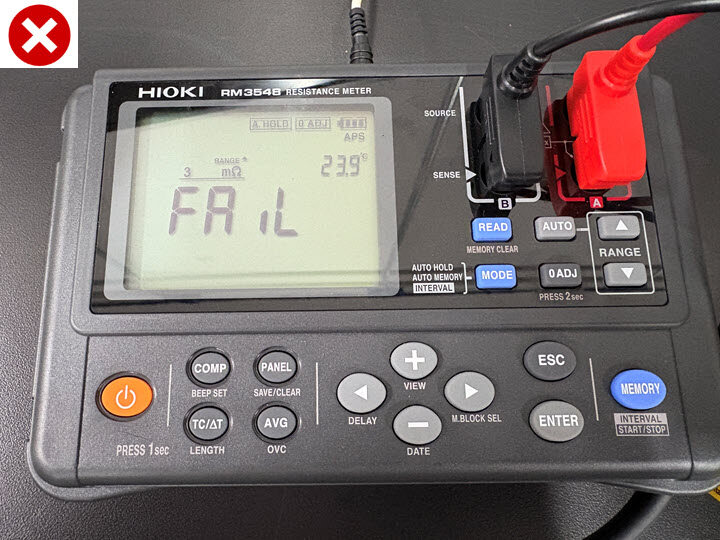

    Dersom «FAIL» vises, må du kontrollere klemmene, ledningene og tilkoblingen til ohmmeteret, og gjenta fra trinn 4.
  9. Koble temperatursensoren fra motstandsmåleren.
  10. Løsne klemmene fra hverandre og koble ledningene fra ohmmeteret.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ADVARSEL
    Ikke endre området, siden ohmmeteret da må nullstilles på nytt.
  11. Sett inn testledningene til Hioki 9461 i ohmmeteret.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Still inn pilene på kontaktene mot pilene på ohmmeteret.
  12. Ohmmeteret er nå klart til å måle motstand. Gå tilbake til prosedyren som krever nullstilling.

Nullstilling med motstandsblokk

  1. Slå på Hioki-apparatet og vent i noen minutter, til det stabiliserer seg.
  2. Sett inn testledningene til Hioki 9461 i ohmmeteret.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Både den positive (røde) og negative (svarte) ledningen har piler eller merker som skal stilles inn mot piler på ohmmeteret.
  3. Koble temperatursensoren til baksiden av motstandsmåleren.
  4. Slå på Hioki-apparatet og vent i noen minutter, til det stabiliserer seg.
  5. Bruk opp-pilen og ned-pilen til å stille inn ohmmeteret i området 3 mΩ.
  6. Trykk på og hold inne 0ADJ-knappen for å starte nullstillingen.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Teksten «0 ADJ» blinker øverst i høyre hjørne på displayet.

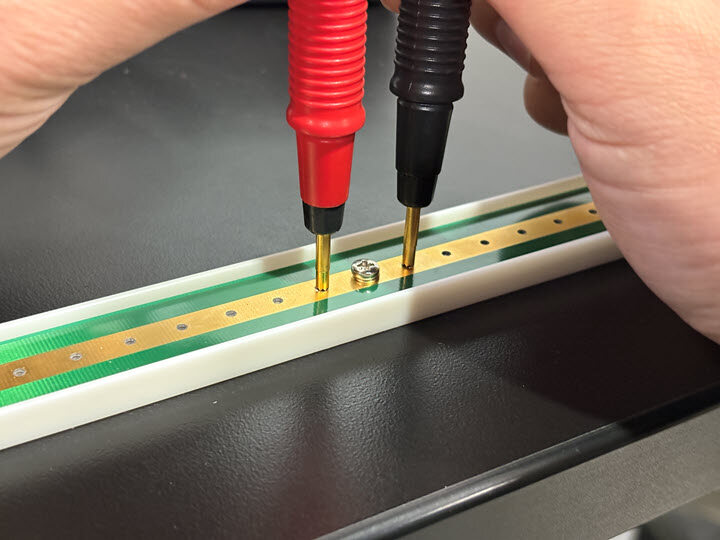

  7. La probene berøre fordypningene ved siden av midtfestet på motstandsblokken.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Hold probene loddrett for den mest nøyaktige avlesningen.

  9. Kontroller at motstanden vises.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Dersom « -.- - - - » (ingen verdi) vises, må du kontrollere kontaktene til ohmmeteret og hvordan probespissene står mot motstandsblokken.
  10. Ca. 2 sekunder senere høres en pipelyd fra ohmmeteret. «0 ADJ» er nå konstant.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Dersom «FAIL» vises, må du kontrollere probespissene, ledningene og tilkoblingen til ohmmeteret, og gjenta fra trinn #GUID-62BA0B0B-5667-4E7A-9377-FD16DF5909D4__GUID-A63E93E9-2C65-4CAA-9E7C-FAC8497DAA6F.
  11. Fjern probene fra motstandsblokken.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ADVARSEL
    Ikke endre rekkevidden. Gjør du det, må motstandsmåleren justeres på nytt.
  12. Koble temperatursensoren fra motstandsmåleren.
  13. Ohmmeteret er nå klart til å måle motstand. Gå tilbake til prosedyren som krever nullstilling.
