Termistor – kanal – øvre – høyre (varmepumpe) (fjerne og skifte ut)

Korrigeringskode 18101202 0.18 MERK: Hvis ikke noe annet er uttrykkelig oppgitt i prosedyren, gjenspeiler korrigeringskoden og dens tilhørende FRT alt arbeidet som kreves for å gjennomføre denne prosedyren, inkludert de tilknyttede prosedyrene. Ikke stable korrigeringskoder med mindre du bli uttrykkelig bedt om det. MERK: Se Flat rate-tider for å lære mer om FRT-er og hvordan de lages. MERK: Se Personlig beskyttelse for å forsikre deg om at du bruker riktig PVU når du gjennomfører prosedyren nedenfor. MERK: Se Forholdsregler for ergonomi for trygge og sunne arbeidspraksiser.

  • 2025-10-13: La til alle manglende trinn.

Fjerne

  1. Koble fra lavspenningsstrømforsyningen. Se 12 V-/lavspenningsstrøm (koble fra og koble til).
  2. Fjern instrumentpanelholderen fra tverrbjelken. Se Dashbordfeste (fjerne og montere)

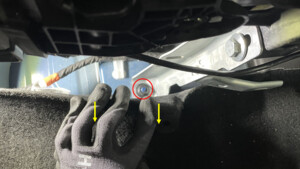

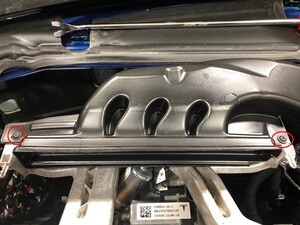

  3. Fjern skruene som fester førerens luftkanal til tverrbjelken.
    Merk
    2 skruer, T20, 2,3 Nm

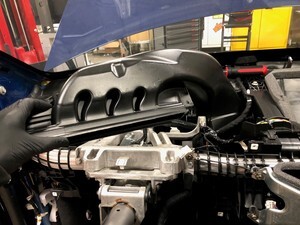

  4. Fjern førerens luftkanal fra HVAC-systemet.

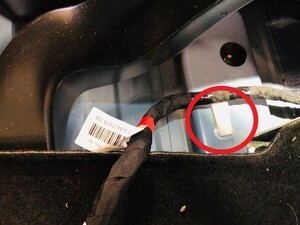

  5. Løsne klemmen til instrumentpanelets ledningsnett fra karosseriet ved tverrbjelkens høyre brakett
    Merk

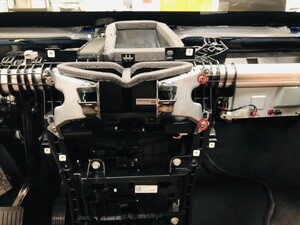

    1x ledningsnettklemme

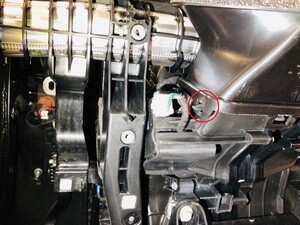

  6. Løsne klemmen til instrumentpanelets ledningsnett fra tverrbjelken
    Merk
    1x ledningsnettklemme
  7. Løsne klemmen fra høyre side av tverrbjelken
    Merk
    1x ledningsnettklemme

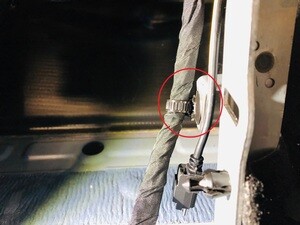

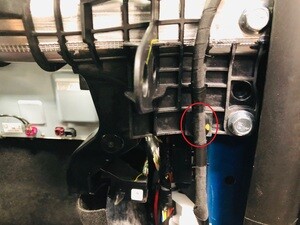

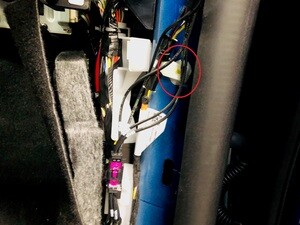

  8. Løsne klemmen fra karosseriet nederst på høyre A-stolpe
    Merk
    1x ledningsnettklemme

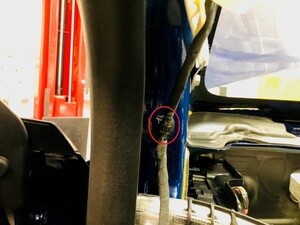

  9. Løsne klemmen til ledningsnettet i taket fra karosseriet øverst på venstre A-stolpe
    Merk
    1x ledningsnettklemme

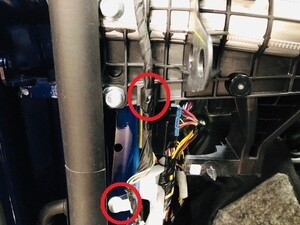

  10. Løsne klemmen til ledningsnettet i taket nederst på venstre A-stolpe
    Merk
    2 klemmer
  11. Fjern den venstre braketten til berøringsskjermen
    Merk
    2 bolter, T30, 12 Nm
  12. Fjern den høyre braketten til berøringsskjermen
    Merk
    2 bolter, T30, 12 Nm

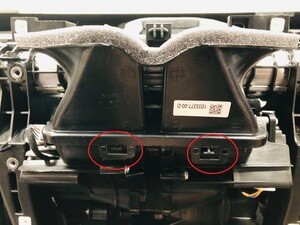

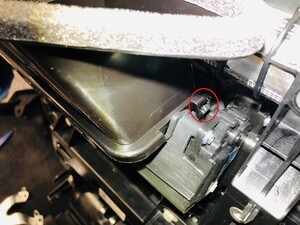

  13. Fjern avluftningskanalens overgang fra HVAC-enheten
    Merk
    4 klemmer

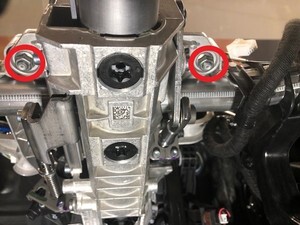

  14. Fjern mutrene som fester den øvre delen av rattstammen til tverrbjelken
    Merk
    2 muttere, 13mm, 15 Nm

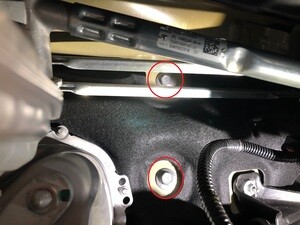

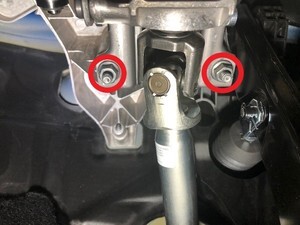

  15. Fjern mutrene som fester den nedre delen av rattstammen til tverrbjelken og senk rattstammen forsiktig
    Merk
    2 muttere, 13mm, 15 Nm
  16. Fjern boltene som fester tverrbjelken til venstre side av skilleveggen.
    Merk
    2x bolter, 13 mm, 25 Nm
  17. Fjern klemmen som fester teppet til tverrbjelkens venstre brakett
    Merk
    1x klemme

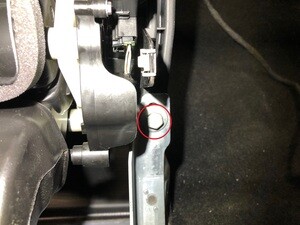

  18. Fjern bolten som fester tverrbjelkens venstre brakett til tverrbjelken
    Merk
    1 bolt, 13mm, 25 Nm

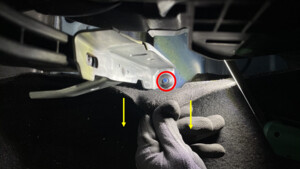

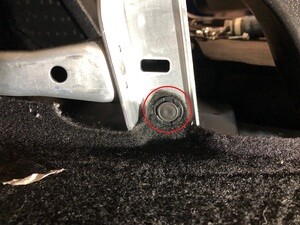

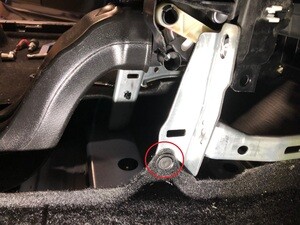

  19. Fjern mutteren som fester tverrbjelkens venstre brakett til karosseriet og fjern tverrbjelkens venstre brakett.
    Merk
    1 mutter, 13 mm, 25 Nm. Trekk det venstre teppet litt mot venstre side av bilen. Merk deg orienteringen til tverrbjelkebraketten under demontering.
  20. Fjern klemmen som fester teppet til tverrbjelkens høyre brakett
    Merk
    1x klemme

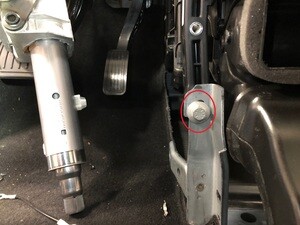

  21. Fjern bolten som fester tverrbjelkens høyre brakett til tverrbjelken
    Merk
    1 bolt, 13mm, 25 Nm

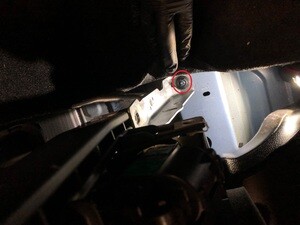

  22. Fjern mutteren som fester tverrbjelkens høyre brakett til karosseriet og fjern tverrbjelkens høyre brakett.
    Merk
    1 mutter, 13 mm, 25 Nm. Trekk det høyre teppet litt mot høyre side av bilen. Merk deg orienteringen til tverrbjelkebraketten under demontering.

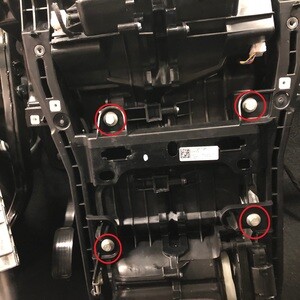

  23. Fjern boltene som fester tverrbjelken til HVAC-systemet.
    Merk
    4 bolter, 10 mm, 5,5 Nm
  24. Fjern bolten som fester tverrbjelken til HVAC-systemet på øver venstre side av HVAC-enheten.
    Merk
    1 bolt. 10 mm, 5,5 Nm

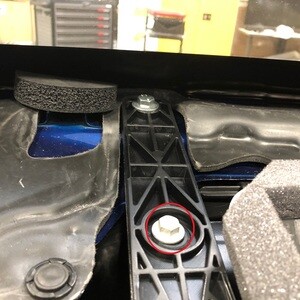

  25. Fjern bolten som fester tverrbjelken til oversiden av luftinntaksdekselet
    Merk
    1x bolt, 13 mm, 25 Nm

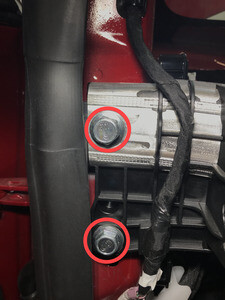

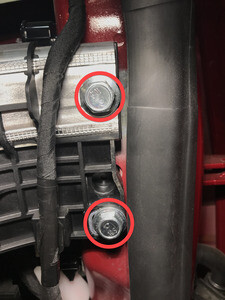

  26. Løsne boltene som fester tverrbjelken til venstre side av karosseriet.
    Merk
    Ikke fjern boltene helt. Sørg for at de skrus inn et par omdreininger. Dette gjør at tverrbjelken kan trekkes ut, men ikke fjernes.
    Merk
    2x bolter, 15 mm, 29 Nm
  27. Løsne boltene som fester tverrbjelken til høyre side av karosseriet.
    Merk
    Ikke fjern boltene helt. Sørg for at de skrus inn et par omdreininger. Dette gjør at tverrbjelken kan trekkes ut, men ikke fjernes.
    Merk
    2x bolter, 15 mm, 29 Nm
  28. Koble det elektriske ledningsnettet fra termistor i øvre kanal til høyre.
  29. Bruk et verktøy for å løsne tappene (2 stk.) som fester termistoren til høyre luftbølgekanal for instrumentpanel, og demonter deretter termistoren ut fra bilen.

Montere

  1. Plasser termistoren i øvre kanal til høyre i høyre luftbølgekanal for instrumentpanelet, og sikre at monteringstappene sitter som de skal.
  2. Koble det elektriske ledningsnettet til termistor i øvre kanal til høyre.

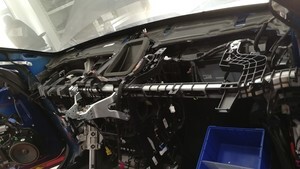

  3. Plasser tverrbjelken i bilen
    Merk
    Sørg for at den er riktig plassert
  4. Sett inn boltene som fester tverrbjelken til høyre side av karosseriet uten å stramme til.
    Merk
    2 bolter, 15 mm, 29 Nm, strammes til senere
  5. Sett inn boltene som fester tverrbjelken til venstre side av karosseriet uten å stramme til.
    Merk
    2 bolter, 15 mm, 29 Nm, strammes til senere
  6. Sett inn boltene som fester tverrbjelken til øvre del av luftinntaksdekselet uten å stramme til.
    Merk
    1x bolt, 13 mm, 25 Nm
  7. Sett inn bolten som fester tverrbjelken til HVAC-systemet på øvre venstre side av HVAC-enheten uten å stramme til.
    Merk
    1x bolt, 10 mm, 5,5 Nm
  8. Sett inn boltene som fester tverrbjelken foran på HVAC-systemet.
    Merk
    4 bolter, 10 mm, 5,5 Nm
  9. Monter tverrbjelkens høyre brakett og monter mutteren som fester braketten til karosseriet.
    Merk
    1 mutter, 13 mm, 25 Nm
  10. Monter bolten som fester tverrbjelkens høyre brakett til tverrbjelken uten å stramme til.
    Merk
    1 bolt, 13mm, 25 Nm
  11. Monter tverrbjelkens venstre brakett og monter mutteren som fester braketten til karosseriet
    Merk
    1 mutter, 13 mm, 25 Nm
  12. Monter bolten som til fester tverrbjelkens venstre brakett til tverrbjelken uten å stramme til.
    Merk
    1 bolt, 13mm, 25 Nm
  13. Monter boltene som fester tverrbjelken til venstre side av skilleveggen.
    Merk
    2x bolter, 13 mm, 25 Nm
  14. Stram til bolten som fester tverrbjelkens venstre brakett til tverrbjelken.
    Merk
    1 bolt, 13mm, 25 Nm
  15. Stram til mutteren som fester tverrbjelkens venstre brakett til karosseriet.
    Merk
    1 mutter, 13 mm, 25 Nm. Trekk venstre teppe litt mot venstre side av bilen.
  16. Monter klemmen som fester teppet til tverrbjelkens venstre brakett.
    Merk
    1x klemme
  17. Stram til bolten som fester tverrbjelkens høyre brakett til tverrbjelken.
    Merk
    1x bolt, 13 mm, 25 Nm
  18. Stram til mutteren som fester tverrbjelkens høyre brakett til karosseriet.
    Merk
    1 mutter, 13 mm, 25 Nm
  19. Monter klemmen som fester teppet til tverrbjelkens høyre brakett.
    Merk
    1x klemme
  20. Stram til boltene som fester tverrbjelken til HVAC-systemet.
    Merk
    4 bolter, 10 mm, 5,5 Nm
  21. Stram til boltene som fester tverrbjelken til HVAC-systemet.
    Merk
    1x bolt, 10 mm, 5,5 Nm
  22. Stram til bolten som fester tverrbjelken til oversiden av luftinntaksdekselet.
    Merk
    1x bolt, 13 mm, 25 Nm
  23. Stram til boltene som fester tverrbjelken til venstre side av karosseriet.
    Merk
    2 bolter, 15 mm, 29 Nm
  24. Stram til boltene som fester tverrbjelken til høyre side av karosseriet.
    Merk
    2x bolter, 15 mm, 29 Nm
  25. Monter mutrene som fester rattstammen til tverrbjelken.
    Merk
    2 muttere, 13mm, 15 Nm
  26. Monter mutrene som fester den øvre delen av rattstammen til tverrbjelken.
    Merk
    2 muttere, 13mm, 15 Nm
  27. Monter avluftningskanalens overgang på HVAC-enheten.
    Merk
    4 klemmer
  28. Monter den høyre braketten til berøringsskjermen.
    Merk
    2 bolter, T30, 12 Nm
  29. Monter den venstre braketten til berøringsskjermen.
    Merk
    2 bolter, T30, 12 Nm
  30. Monter klemmen til ledningsnettet i taket på øvre venstre A-stolpe.
    Merk
    1x klemme
  31. Monter klemmene til ledningsnettet i taket nederst på venstre A-stolpe.
    Merk
    2 klemmer
  32. Monter klemmen nederst på høyre A-stolpe.
    Merk
    1x klemme
  33. Monter klemmen på høyre side av tverrbjelken.
    Merk
    1x klemme
  34. Monter klemmen til instrumentpanelets ledningsnett på tverrbjelken.
    Merk
    1x klemme
  35. Monter klemmen til instrumentpanelets ledningsnett ved siden av tverrbjelkens høyre brakett.
    Merk
    1x klemme
  36. Monter førerens luftkanal til HVAC-systemet.
  37. Monter skruene som fester førerens luftkanal til tverrbjelken.
    Merk
    2 skruer, T20, 2,3 Nm
  38. Monter instrumentpanelholderen på tverrbjelken. Se Dashbordfeste (fjerne og montere)
  39. Koble til 12 V strømforsyning. Se 12 V-/lavspenningsstrøm (koble fra og koble til)
