Væskekobling (rett) – bakre drivenhet (fjerne og skifte ut)

Korrigeringskode 40014202 2.28 MERK: Hvis ikke noe annet er uttrykkelig oppgitt i prosedyren, gjenspeiler korrigeringskoden og FRT ovenfor, alt arbeidet som kreves for å gjennomføre denne prosedyren, inkludert de tilknyttede prosedyrene. Ikke stable korrigeringskoder med mindre du bli uttrykkelig bedt om det. MERK: Se Flat rate-tider for å lære mer om FRT-er og hvordan de lages. Hvis du vil gi tilbakemelding om FRT-verdier, kan du sende en e-post til ServiceManualFeedback@tesla.com. MERK: Se Personlig beskyttelse for å forsikre deg om at du bruker riktig PVU når du gjennomfører prosedyren nedenfor.

  • 2025-07-28: Oppdaterte prosedyre med delvis fjerning av underramme.
  • 2024-03-12: Flyttet trinn for kjølevæskelekkasjetest til før trinn for montering av venstre feste.
  • 1135762-00-A Sett, Svc plugg, kjøleslange, Model 3

Fremgangsmåte

  1. Bekreft at det ikke er unormal dekkslitasje under gratisinspeksjonen
    Informational PurposesAn informational icon, calling your attention
    Merk
    SC-14-00-001 Standard Courtesy Inspection Checklist. Noter eventuell unormal dekkslitasje som kan indikere behov for innretting, mens du gjennomfører gratisinspeksjonen
  2. Hev og støtt bilen.
  3. Åpne alle fire dørene.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Hvis bilen slås av, må du feste bakdørene for å forhindre at de lukkes utilsiktet
  4. Senk alle fire vinduene
  5. Koble til bilen ved hjelp av Toolbox 3
    Informational PurposesAn informational icon, calling your attention
    Merk
    Biltilkobling er integrert i fotbrønndekselet på førersiden. Naviger til https://toolbox.teslamotors.com, og opprett forbindelse til bilen. Velg ikonet for tilkoblingsstatus i øvre høyre hjørne, og velg koble til lokalt. Ikonet blir grønt når bilen er tilkoblet. Vellykket tilkobling vil automatisk låse opp bilens gateway og sette brukergrensesnittet i Servicemodus Pluss. Hvis det er en RJ45 Ethernet-diagnostikkontakt der, kobler du til direkte fra den bærbare PC-en ved hjelp av en RJ45 Ethernet-kabel. For problemer med lokal tilkobling med Toolbox 3 ser du https://toolbox.teslamotors.com/articles/43695.
  6. Kjør rutinen Start Thermal Fluid Fill/Drain (Coolant only) (Start tømming/etterfylling av varmevæske (kun kjølevæske)). PROC_VCFRONT_X_START-THERMAL-FILL-DRAIN-COOLANTvia Toolbox: (link)via Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Start Fluid Fill/Drain
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Start Fluid Fill/Drain
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Start Fluid Fill/Drain
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Start Fluid Fill/Drain
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Start Coolant Fill/Drain
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Start Coolant Fill/Drain
    Informational PurposesAn informational icon, calling your attention
    Merk
    Velg «X» øverst til høyre i vinduet for å lukke når det er fullført. Verifiser at bilen er i seriemodus via Garage > Vitals > Thermal > Coolant loops (Garasje > Vitalstatistikk > Varme > Kjølemiddelsløyfer). Rutinen for tømming/etterfylling av varmevæske har en grense på 5 timer. Etter 5 timer må rutinen gjennomføres på nytt
  7. Ta den bærbare PC-en ut av bilen
    Informational PurposesAn informational icon, calling your attention
    Merk
    Ikke lukk Toolbox 3.0, vi må fortsette senere
  8. Flytt venstre forsete forover.
  9. Flytt høyre forsete forover.
  10. Fjern seteputen på andre rad
    Informational PurposesAn informational icon, calling your attention
    Merk
    2 stk. tapper, 2 stk. kontakter. Skyv låseteppene til venstre på bilen mens du løfter opp setebenken. Nyere modeller har kontakter på begge sidene av benken, eldre modeller har 2 kontakter på den ene siden av benken.
  11. Åpne panseret.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Trykk på knappen «Open» (Åpne) på berøringsskjermen for å løse ut låsen. Løft lokket manuelt.
  12. Demonter skjørtet bak.
    Informational PurposesAn informational icon, calling your attention
    Merk
    12x klemmer, oppbevar skjørtet bak bare med den synlige siden opp
  13. Fjern den øvre kanalenheten til kupéinntaket.
    Informational PurposesAn informational icon, calling your attention
    Merk
    3 klemmer. Noen konfigurasjoner kan leveres med 4 klemmer.
  14. Slå av bilen fra midtskjermen
    Informational PurposesAn informational icon, calling your attention
    Merk
    Via Kontroller > Sikkerhet > Slå av velger du Slå av-knappen på advarselsdialogboksen
  15. Koble fra 12 V negativ terminal.
    Informational PurposesAn informational icon, calling your attention
    Merk
    1 mutter, 10 mm, 6 Nm. Forsikre deg om at bilen står i Park, at klimakontrollsystemet er av, og at bilen ikke lades før du kobler fra 12 V.
  16. Fjern 12 V-hetten fra tilleggsbrønnen.
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x hette
  17. Koble fra HVC-logikkontakten, og monter logikkhetten
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x kontakt, 1x hette, løsne låsetappen, og skyv deretter håndtaket nedover for å løse ut kontakten
  18. Fjern alle gjenstander fra lommene, og pass på å ikke ha noen metallgjenstander på deg
  19. Inspiser de isolerende høyspenningshanskene
    Informational PurposesAn informational icon, calling your attention
    Merk
    Kontroller om hanskene er skadet før bruk. Se servicedokument TN-15-92-003 R1 for informasjon om høyspenningshansker. https://service.teslamotors.com/documents?model=&keys=TN-15-92-003&vehicle_system=&sort_by=field_date_submitted&sort_order=DESC
  20. Ta på deg isolerende høyspenningshansker og ytterhansker av skinn
    Informational PurposesAn informational icon, calling your attention
    Merk
    Bruk kuttbestandige og isolerende høyspenningshansker eller isolerende høyspenningshansker og ytterhansker av skinn.
  21. Løsne tilleggsbrønn-probelokkdekselet.
    Informational PurposesAn informational icon, calling your attention
    Merk
    2 stk. bolter, EP10 5-Lobe, 6 Nm, kasser festene etter fjerning.
  22. Fjern tilleggsbrønn-probelokkdekselet fra tilleggsbrønndekselet.
  23. Forsikre deg om at det ikke er høyspenning
    Informational PurposesAn informational icon, calling your attention
    Merk
    Bruk PVU (høyspenningshansker, vernebriller) når du arbeider på en høyspenningskomponent. Mål B+ til jord, B- til jord, B+ til B-. Hvis spenningen er større enn 10 V, er pakkekontakter ikke åpne eller sveiset. Stopp arbeidet, og kontakt serviceteknikere
  24. Inspiser pakningen til tilleggsbrønn-probelokkdekselet, og plasser den deretter på tilleggsbrønndekselet.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Bekreft at det ikke er noen skader. Tetningen kan brukes om igjen.
  25. Monter tilleggsbrønn-probelokkdekselet til tilleggsbrønndekselet.
    Informational PurposesAn informational icon, calling your attention
    Merk
    2x bolter, E10 5-Lobe, 6 Nm, monter nye fester.
  26. Ta av de isolerende høyspenningshanskene.
  27. Ta av hjulkapselen på venstre bakhjul.
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x hette
  28. Løsne venstre bakhjul
    Informational PurposesAn informational icon, calling your attention
    Merk
    5x mutre, 21 mm, 175 Nm
  29. Ta av hjulkapselen på høyre bakhjul.
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x hette
  30. Løsne høyre bakhjul
    Informational PurposesAn informational icon, calling your attention
    Merk
    5x mutre, 21 mm, 175 Nm
  31. Løft bilen delvis opp, og senk heisen ned på låser
    Informational PurposesAn informational icon, calling your attention
    Merk
    Plasser bilen i en komfortabel arbeidshøyde. Forsikre deg om at det er et hørbart klikk fra låsene på begge sider før du senker ned, ellers kan bilen vippe til siden.
  32. Ta av venstre bakhjul
    Informational PurposesAn informational icon, calling your attention
    Merk
    5x mutre, 21 mm, 175 Nm
  33. Ta av høyre bakhjul
    Informational PurposesAn informational icon, calling your attention
    Merk
    5x mutre, 21 mm, 175 Nm
  34. Løft bilen helt opp, og senk løftebukken ned på låser.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Plasser bilen i komfortabel arbeidshøyde. Forsikre deg om at det er et hørbart klikk fra låsene på begge sider før du senker ned, ellers kan bilen vippe til siden. Kontroller at dørene ikke kan treffe objekter i omgivelsene.
  35. Fjern dekselet til fjæringen bak til venstre
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x bolt, 10 mm, 6 Nm, 2x tapper
  36. Fjern dekselet til fjæringen bak til høyre
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x bolt, 10 mm, 6 Nm, 2x tapper
  37. Ta av den midtre luftskjermen
    Informational PurposesAn informational icon, calling your attention
    Merk
    13 bolter, 10 mm, 5 Nm
  38. Fjern de nedre klemmene som fester venstre innerskjerm
    Informational PurposesAn informational icon, calling your attention
    Merk
    3 trykklemmer
  39. Fjern de nedre klemmene som fester høyre innerskjerm bak
    Informational PurposesAn informational icon, calling your attention
    Merk
    3 trykklemmer
  40. Ta av boltene som fester den bakre diffusoren til karosseriet
    Informational PurposesAn informational icon, calling your attention
    Merk
    6 bolter, 10 mm, 4 Nm, 2 festedeksler
  41. Fjern de ytre boltene som fester den bakre diffusoren til hekken
    Informational PurposesAn informational icon, calling your attention
    Merk
    4 bolter, 10 mm, 3 Nm
  42. Fjern boltene som fester nedre del av støtfangeren til diffusoren
    Informational PurposesAn informational icon, calling your attention
    Merk
    2 bolter, 10 mm, 3 Nm
  43. Løsne teppene som fester den bakre diffusoren til støtfangeren og fjern fra bilen
    Informational PurposesAn informational icon, calling your attention
    Merk
    10 tapper. Start fra den ene siden og løsne tappene mot den andre siden
  44. Koble fra 12 V-ledningsnettkontakten på høyre side på underrammen
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x kontakt, løs ut låsetapp
  45. Fjern 12 V-ledningsnettklemmen på underrammen på høyre side fra karosseriet
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x klips
  46. Koble fra 12 V-ledningsnettkontakten på venstre side på underrammen
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x kontakt
  47. Fjern 12 V-ledningsnettklemmen på underrammen på venstre side fra karosseriet
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x klips
  48. Ta av mutteren som fester jordingsstroppen for den bakre drivenheten til bilen
    Informational PurposesAn informational icon, calling your attention
    Merk
    1 stk. mutter, 10 mm, 10 Nm, plassert i hjulbrønnområdet bak til venstre.
  49. Ta av mutteren som fester endeleddet til krengestabilisatoren bak til venstre til krengestabilisatoren
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x nylocmutter, 15 mm, 55 Nm, bryt mutteren løs, hold så mot kuleleddet med 5 mm sekskanthode, kasser etter fjerning
  50. Fjern krengestabilisatoren fra endeleddet bak til venstre
    Informational PurposesAn informational icon, calling your attention
    Merk
    Krengestabilisatoren må kanskje flyttes opp/ned for å få korrekt vinkel for å fjerne endeleddet.
  51. Ta av mutteren som fester endeleddet til krengestabilisatoren bak til høyre til krengestabilisatoren
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x nylocmutter, 15 mm, 55 Nm, bryt mutteren løs, hold så mot kuleleddet med 5 mm sekskanthode, kasser etter fjerning
  52. Fjern krengestabilisatoren fra endeleddet bak til høyre
    Informational PurposesAn informational icon, calling your attention
    Merk
    Krengestabilisatoren må kanskje flyttes opp/ned for å få korrekt vinkel for å fjerne endeleddet.
  53. Fjern boltene som fester den bakre krengestabilisatoren til underrammen og fjern enheten
    Informational PurposesAn informational icon, calling your attention
    Merk
    4x låsebolter, 11 mm, 30 Nm, kasse etter fjerning
  54. Løsne klipsene som fester kjølevæskeslanger til skjærplaten på venstre side
    Informational PurposesAn informational icon, calling your attention
    Merk
    2x klips
  55. Løsne slangeklemmen på venstre side fra den bakre beskyttelsesplaten til batteriet
    Informational PurposesAn informational icon, calling your attention
    Merk
    2x klemmer, antall klemmer kan variere på eldre bilder
  56. Løsne slangeklemmene på høyre side fra den bakre beskyttelsesplaten til batteriet
    Informational PurposesAn informational icon, calling your attention
    Merk
    2x klips
  57. Løsne klipsene som fester kjølevæskeslanger til skjærplaten på høyre side
    Informational PurposesAn informational icon, calling your attention
    Merk
    2x klips

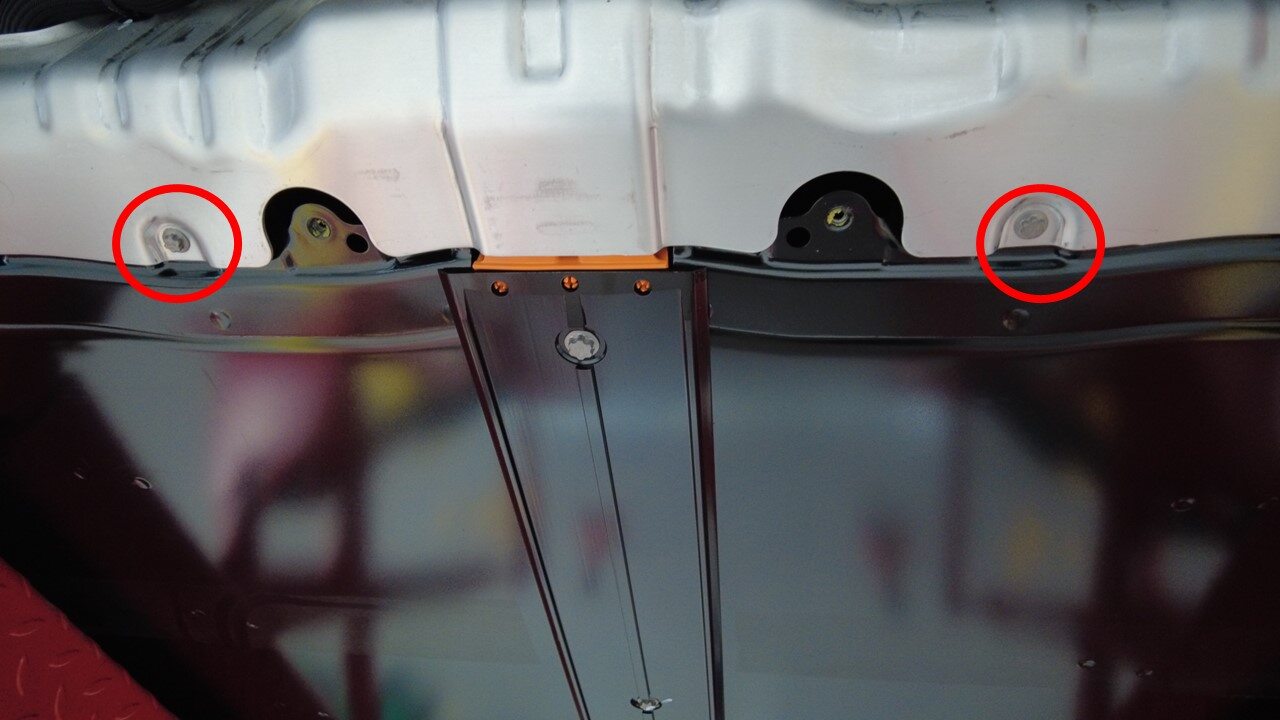

  58. Fjern de nedre boltene som fester HV-batteriets bakre beskyttelsesplate
    Informational PurposesAn informational icon, calling your attention
    Merk
    2x bolter, EP10, 13 Nm, eldre versjoner kan være utstyrt med flere fester
  59. Fjern den øvre mutteren som fester HV-batteriets bakre beskyttelsesplate
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x mutter, 10 mm, 13 Nm, antall fester kan variere på eldre biler
  60. Ta av de øvre boltene som fester den bakre beskyttelsesplaten for høyspenningsbatteriet
    Informational PurposesAn informational icon, calling your attention
    Merk
    4 bolter, 13 mm, 35 Nm
  61. Fjern den bakre beskyttelsesplaten for høyspenningsbatteriet.
  62. Plasser tappebeholder for kjølevæske under bakre side av bilen
  63. Koble inntaksrøret for omformeren for den bakre drivenheten fra venstre bakside av høyspenningsbatteriet
    Informational PurposesAn informational icon, calling your attention
    Merk
    1 stk. fjærklemme, 2 stk. plugger. Plugg høyspenningsbatteriet og slangen. Tap av kjølevæske på mer enn 1 l krever vakuumfylling.
  64. Koble inntaksrøret for omformeren for den bakre drivenheten fra væskekoblingen
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x fjærklemme, 2x plugger, plugg slangeendene og væskekoblingen
  65. Løsne inntaksrøret for omformeren for den bakre drivenheten fra ledningsnettet for høyspenningskabelen for den bakre drivenheten
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x klips
  66. Fjern inntaksslangen for omformeren for den bakre drivenheten mellom underrammen og drivenheten
  67. Fjern tappebeholderen for kjølemiddel fra under bilen.
  68. Løsne logikkontakten for den bakre drivenheten.
    Informational PurposesAn informational icon, calling your attention
    Merk
    1 stk. kontakt. Ikke få kjølevæske inn i kontakten. Flytt til side etter behov.
  69. Fjern 12 V RDU-ledningsklemmen
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x klemme
  70. Ta av bolten som fester høyspenningskabelbraketten for den bakre drivenheten til den bakre drivenheten
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x bolt, 10 mm, 6 Nm
  71. Løsne kontakten for høyspenningsledningsnettet for den bakre drivenheten.
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x kontakt. Løs ut låsetappen og drei utløserhendelen opp for å koble fra kontakten. Ikke tving utløserhendelen opp. Forsikre deg om at justeringstappene på listen for den bakre drivenheten ikke er skadet
  72. Fjern mutteren som fester høyspenningskabelbraketten for den bakre drivenheten til høyspenningsbatteriet
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x mutter, 10 mm, 10 Nm, antall fester kan variere
  73. Koble høyspenningskabelen for den bakre drivenheten fra høyspenningsbatteriet
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x kontakt. Løs ut låsetappen og drei utløserhendelen opp for å koble fra kontakten. Ikke tving utløserhendelen opp. Forsikre deg om at justeringstappene på listen for den bakre drivenheten ikke er skadet
  74. Fjern HV-ledningsnettet for den bakre drivenheten mellom underrammen og drivenheten
    Informational PurposesAn informational icon, calling your attention
    Merk
    Manøvrer høyspenningsledningsnettet mellom underrammen og drivenheten. Roter etter behov.
  75. Plasser løfteverktøy for underrammen under den bakre underrammen
  76. Koble luftforsyningen til løfteverktøyet for underrammen.
  77. Hev løfteverktøyet for underrammen for å støtte den bakre underrammen
    Informational PurposesAn informational icon, calling your attention
    Merk
    3x stropper. Fest metallkroker på enden av stroppene til ringer på løfteverktøyet for underrammen, og trekk i stroppene til de er festet. Senk bilen om nødvendig. Assistanse anbefales
  78. Merk de venstre og høyre boltene for den bakre underrammen.
    Informational PurposesAn informational icon, calling your attention
    Merk
    2x bolter. Merk original plassering av underrammen. Juster på nytt under montering. Kan også merke underrammehus og underrammebøssing på karosseriet om nødvendig
  79. Fjern små fester som sikrer den venstre skjærplaten
    Informational PurposesAn informational icon, calling your attention
    Merk
    2x bolter, 13mm, 35 Nm
  80. Ta av den store bolten som fester den venstre skjærplaten og underrammen til karosseriet, og fjern skjærplaten
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x bolt, 21mm, 130 Nm, kasser etter fjerning
  81. Fjern små fester for skjærplaten på høyre side
    Informational PurposesAn informational icon, calling your attention
    Merk
    2x bolter, 13 mm, 35 Nm
  82. Ta av den store bolten som fester den høyre skjærplaten og underrammen til karosseriet, og fjern skjærplaten
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x bolt, 21mm, 130 Nm, kasser etter fjerning
  83. Ta av den bakre bolten til venstre som fester underrammen til karosseriet
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x bolt, 21mm, 165 Nm, kasser etter fjerning
  84. Ta av den bakre bolten til høyre som fester underrammen til karosseriet
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x bolt, 21mm, 165 Nm, kasser etter fjerning
  85. Senk den bakre underrammen og drivenheten delvis
    Informational PurposesAn informational icon, calling your attention
    Merk
    Senk den bakre underrammen delvis. Vær forsiktig når du senker underrammen, da flere komponenter fortsatt er festet. Ikke overbelast disse komponentene. Dempere og bremsekalipere er fortsatt tilkoblet. Anbefaler å senke ca. 3,25 tommer eller 8,25 cm
  86. Vipp underrammefestet fremover
    Informational PurposesAn informational icon, calling your attention
    Merk
    Juster høyden på drivverket og vipp det fremover for å få tilgang til motorfestene
  87. Støtt midten av den bakre drivenheten med beskyttelsesblokk.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Bruk en gummi- eller trekloss til å støtte midten av en bakre drivenheten mens festet er frakoblet. Ikke skad drivenheten
  88. Ta av festebolten på venstre side som fester drivenheten til underrammen
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x bolt, 18 mm, 80 Nm, Fjern festet, Bruk en kile etter behov, Ikke skad drivenhethuset
  89. Løsne klemmen for jordingsstroppen for den bakre drivenheten fra underrammen
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x klemme
  90. Løsne klemmen for slangen mellom omformeren og kjøleren, og løsne slangen
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x klemme, 1x slangeklemme. Plugg begge endene. Løsne klemmen. Bruk en lang flathodet skrutrekker for å løsne klemmen på slangen og løsne slangen
  91. Ta av boltene for RDU-festeenheten til venstre
    Informational PurposesAn informational icon, calling your attention
    Merk
    3x bolter, E14, 35 Nm og 55 grader. Bryt løs og fjern festene
  92. Fjern festeenheten til venstre mellom den bakre drivenheten og underrammen
    Informational PurposesAn informational icon, calling your attention
    Merk
    Manøvrer opp og fjern
  93. Ta av bolten som fester uttaksfittingen til manifolden
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x bolt, T25, 6 Nm
  94. Fjern uttaksfittingen for kjølevæske.
  95. Monter uttaksfittingen for kjølevæske.
  96. Monter bolten som fester uttaksfittingen til manifolden
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x bolt, T25, 6 Nm
  97. Monter testpluggadapter for kjølevesketrykk på den rette væskekoblingen
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x fjærklemme, forsikre deg om at låseklemmen sitter som den skal
  98. Monter kjølevesketrykkadapteren på den 55 gr. væskekoblingen
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x fjærklemme, forsikre deg om at låseklemmen sitter som den skal
  99. Fest kjølevæsketrykktesteren på trykkfittingadapteren.
  100. Fest kjølevæsketrykktesteren på trykkluftledningen
    Informational PurposesAn informational icon, calling your attention
    Merk
    Forsikre deg om at ventilene er lukket på trykkregulatoren
  101. Still inn trykkregulatoren på spesifisert trykkverdi
    Informational PurposesAn informational icon, calling your attention
    Merk
    Still trykket på 50 psi
  102. Åpne ventilen på trykkregulatoren sakte, og la trykket nå spesifikasjonen.
  103. Steng ventilen, og la trykktesten falle til ro
    Informational PurposesAn informational icon, calling your attention
    Merk
    Vent 16 sekunder til trykket faller til ro, og skriv ned målingen
  104. Gjennomfør lekkasjetesten for kjølevæsketrykket
    Informational PurposesAn informational icon, calling your attention
    Merk
    Vent i 12 sekunder til, og skriv ned målingen. Maks. delta 0,10 psi. Sjekk kjølevæskeslangen for å se om den sitter som den skal eller ikke hvis trykktesten er mislykket
  105. Koble trykkluften fra kjølevæsketrykktesteren.
  106. Fjern trykkfittingadapteren fra kjølevæsketrykktesteren.
  107. Fjern kjølevesketrykktesteren fra den 55 gr. væskekoblingen
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x fjærklemme
  108. Fjern testpluggadapter for kjølevesketrykk fra den rette væskekoblingen
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x fjærklemme
  109. Plasser festeenheten til venstre mellom den bakre drivenheten og underrammen
    Informational PurposesAn informational icon, calling your attention
    Merk
    Manøvrer mellom drivenhet og underramme
  110. Monter og trekk til boltene som fester den venstre festeenheten
    Informational PurposesAn informational icon, calling your attention
    Merk
    3x bolter, E14, 35 Nm og 55 grader, følg tiltrekkingssekvensen i henhold til bilde
  111. Sett inn bolten på venstre side som fester den bakre drivenheten til underrammen
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x bolt, 18 mm, 80 Nm
  112. Fjern den midtre støtten fra den bakre drivenheten
  113. Fest slangen mellom omformeren og kjøleren til omformeren
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x fjærklemme, 2x plugger, 1x klemme, gjennomfør skyv-trekk-skyv-test for å kontrollere at slangen sitter som den skal
  114. Fest klemmen for jordingsstroppen for den bakre drivenheten på underrammen
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x klemme
  115. Vipp underrammefestet bakover til den opprinnelige posisjonen
    Informational PurposesAn informational icon, calling your attention
    Merk
    Vipp underrammefestet tilbake til den opprinnelige posisjonen
  116. Hev den delvis senkede underrammen
    Informational PurposesAn informational icon, calling your attention
    Merk
    Vær forsiktig så du ikke skader komponenter mens du løfter underrammen
  117. Trekk til bolten bak til høyre som fester underrammen til karosseriet, for hånd
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x bolt, 21 mm, 165 Nm, monter ny bolt, trekk til med riktig dreiemoment i et senere trinn
  118. Trekk til bolten bak til venstre som fester underrammen til karosseriet, for hånd
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x bolt, 21 mm, 165 Nm, monter ny bolt, trekk til med riktig dreiemoment i et senere trinn
  119. Monter bolten foran til venstre og skjærplaten til den bakre underrammen for hånd.
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x bolt, 21 mm, 130 Nm, monter ny bolt, trekk til med riktig dreiemoment i et senere trinn
  120. Trekk til boltene som fester venstre skjærplate til høyspenningsbatteriet, for hånd
    Informational PurposesAn informational icon, calling your attention
    Merk
    2x bolter, 13mm, 35 Nm
  121. Monter bolten foran til høyre og skjærplaten til den bakre underrammen for hånd
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x bolt, 21 mm, 130 Nm, monter ny bolt, trekk til med riktig dreiemoment i et senere trinn
  122. Trekk til boltene som fester høyre skjærplate til høyspenningsbatteriet, for hånd
    Informational PurposesAn informational icon, calling your attention
    Merk
    2x bolter, 13 mm, 35 Nm
  123. Plasser underrammen på merket plassering.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Bruk tidligere markeringer for å justere underrammen etter karosseriet. Sett den så nært som mulig dens opprinnelige posisjon
  124. Trekk til bolten som fester høyre del av baksiden av underrammen til karosseriet
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x bolt bak, 21 mm, 165 Nm, merk bolten etter at den er trukket til
  125. Trekk til bolten som fester venstre del av baksiden av underrammen til karosseriet
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x bolt bak, 21 mm, 165 Nm, merk bolten etter at den er trukket til
  126. Trekk til bolten som fester underrammen og skjærplaten til venstre til karosseriet, med riktig dreiemoment
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x bolt foran, 21 mm, 130 Nm, merk bolten etter at den er trukket til
  127. Trekk til bolten som fester underrammen og skjærplaten til høyre til karosseriet, med riktig dreiemoment
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x bolt foran, 21 mm, 130 Nm, merk bolten etter at den er trukket til
  128. Trekk til boltene som fester skjærplatene til bilen, med riktig dreiemoment
    Informational PurposesAn informational icon, calling your attention
    Merk
    4 bolter, 13 mm, 35 Nm
  129. Senk løfteverktøyet for den bakre underrammen fra bilen
    Informational PurposesAn informational icon, calling your attention
    Merk
    Kontroller at gule sikkerhetsstropper er fjernet fra underrammen
  130. Koble luftforsyningen fra løfteverktøyet for underrammen
  131. Fjern løfteverktøyet for underrammen fra under bilen
  132. Plasser HV-ledningsnettet for den bakre drivenheten for montering mellom underrammen og drivenheten
    Informational PurposesAn informational icon, calling your attention
    Merk
    Manøvrer HV-ledningsnettet på plass, roter etter behov
  133. Koble høyspenningskabelen for den bakre drivenheten til høyspenningsbatteriet
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x kontakt, kontroller at kontaktlåsen er 90 grader fra kontakten før du begynner å sikre kontakten, bruk den ene hånden til å støtte kontakten mens den andre holder låsetappen Når den er montert, må du kontrollere at låsen ikke er skadet og fullstendig sikret i låst posisjon
  134. Monter mutteren som fester høyspenningskabelbraketten for den bakre drivenheten til høyspenningsbatteriet
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x mutter, 10 mm, 10 Nm, antall fester kan variere
  135. Koble høyspenningskabelen for den bakre drivenheten til den bakre drivenheten
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x kontakt. Monter hendellåsen for høyspenningskontakten til kontakten for høyspenningskabelen for den fremre drivenheten. Rett inn kontakten til den fremre drivenheten, og fjern deretter hendellåsen for høyspenningskontakten før du låser kontakten fullstendig. Bruk den ene hånden til å støtte kontakten mens du låser låsetappen. Når den er montert, må du kontrollere at låsen ikke er skadet og fullstendig sikret i låst posisjon
  136. Monter bolten som fester høyspenningskabelbraketten for den bakre drivenheten til den bakre drivenheten
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x bolt, 10 mm, 6 Nm
  137. Monter 12 V RDU-ledningsklemmen
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x klemme
  138. Fest logikkontakten for den bakre drivenheten
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x kontakt. Kontroller at det ikke har kommet kjølevæske i kontakten
  139. Plasser tappebeholder for kjølevæske under bakre side av bilen
  140. Plasser inntaksslangen for omformeren for den bakre drivenheten for montering mellom underrammen og drivenheten
    Informational PurposesAn informational icon, calling your attention
    Merk
    Plasser den for montering
  141. Monter klemmen for inntaksslangen for kjølevæske på den bakre drivenheten
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x klips
  142. Ta ut pluggene, og koble inntaksslangen for omformeren for den bakre drivenheten til venstre bakside av høyspenningsbatteriet
    Informational PurposesAn informational icon, calling your attention
    Merk
    1 stk. fjærklemme. Gjennomfør skyv-trekk-skyv-test for å kontrollere at slangen sitter som den skal. Tap av kjølevæske på mer enn 1 l krever vakuumfylling.
  143. Fest inntaksslangen for kjølevæske til den bakre drivenheten.
    Informational PurposesAn informational icon, calling your attention
    Merk
    1 stk. fjærklemme. Fjern eventuelle plugger. Gjennomfør skyv-trekk-skyv-test for å kontrollere at slangen sitter som den skal.
  144. Fjern tappebeholderen for kjølemiddel fra under bilen.
  145. Plasser den bakre beskyttelsesplaten for høyspenningsbatteriet på høyspenningsbatteriet for montering
    Informational PurposesAn informational icon, calling your attention
    Merk
    Assistanse anbefales hvis nødvendig
  146. Trekk til de øvre boltene som fester den bakre beskyttelsesplaten for høyspenningsbatteriet, for hånd
    Informational PurposesAn informational icon, calling your attention
    Merk
    4x bolter, 13 mm, 35 Nm, trekk til med riktig dreiemoment i et senere trinn
  147. Trekk til den øvre mutteren som fester den bakre beskyttelsesplaten for høyspenningsbatteriet, for hånd
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x mutter, 10 mm, 13 Nm, trekk til med riktig dreiemoment i et senere trinn
  148. Monter de nedre boltene som fester HV-batteriets bakre beskyttelsesplate
    Informational PurposesAn informational icon, calling your attention
    Merk
    2x bolter, EP10, 13 Nm, tidligere versjoner kan være utstyrt med flere bolter
  149. Trekk til boltene som fester den bakre beskyttelsesplaten for høyspenningsbatteriet til bilen
    Informational PurposesAn informational icon, calling your attention
    Merk
    4 bolter, 13 mm, 35 Nm
  150. Trekk til den øvre mutteren som fester den bakre beskyttelsesplaten for høyspenningsbatteriet
    Informational PurposesAn informational icon, calling your attention
    Merk
    1 mutter, 10 mm, 13 Nm
  151. Trekk til de nedre boltene som fester den bakre beskyttelsesplaten til batterikassen
    Informational PurposesAn informational icon, calling your attention
    Merk
    2x bolter, EP10, 13 Nm, tidligere versjoner kan være utstyrt med flere bolter
  152. Monter klipsene som fester kjølevæskeslanger til skjærplaten på høyre side
    Informational PurposesAn informational icon, calling your attention
    Merk
    2x klips
  153. Monter slangeklemmene på høyre side til den bakre beskyttelsesplaten for høyspenningsbatteriet
    Informational PurposesAn informational icon, calling your attention
    Merk
    2x klips
  154. Sett på den venstre slangeklemmen på HV-batteriets bakre beskyttelsesplate
    Informational PurposesAn informational icon, calling your attention
    Merk
    2x klemmer, antall klemmer kan variere på eldre bilder
  155. Monter klipsene som fester kjølevæskeslanger til skjærplaten på venstre side
    Informational PurposesAn informational icon, calling your attention
    Merk
    2x klips
  156. Plasser bakre krengestabilisator i bilen og monter festene
    Informational PurposesAn informational icon, calling your attention
    Merk
    4x låsebolter, 11 mm, 30 Nm. Plasser bakre krengestabilisator i bilen. Skru inn festene og trekk til jevnt. Sett inn nye låsebolter
  157. Plasser endeleddet bak på venstre side i krengestabilisatoren
    Informational PurposesAn informational icon, calling your attention
    Merk
    Juster endeleddet for å være på linje med krengestabilisatoren. Krengestabilisatoren må kanskje også flyttes oppover/nedover for å få riktig vinkel for å montere endeleddet
  158. Monter mutteren som fester endeleddet bak på venstre side til krengestabilisatoren
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x nylocmutter, 15 mm, 55 Nm, hold mot kuleleddet med 5 mm sekskanthode, merk bolten etter at den er trukket til
  159. Plasser endeleddet bak på høyre side i krengestabilisatoren
    Informational PurposesAn informational icon, calling your attention
    Merk
    Juster endeleddet for å være på linje med krengestabilisatoren. Krengestabilisatoren må kanskje også flyttes oppover/nedover for å få riktig vinkel for å montere endeleddet
  160. Monter mutteren som fester endeleddet bak på høyre side til krengestabilisatoren
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x nylocmutter, 15 mm, 55 Nm, hold mot kuleleddet med 5 mm sekskanthode, merk bolten etter at den er trukket til
  161. Sett på jordingsstroppen til den bakre drivenheten.
    Informational PurposesAn informational icon, calling your attention
    Merk
    1 stk. bolt, 10 mm, 10 Nm, Monter 1 stk. skive på nytt hvis denne skiven ble fjernet fra bilen. Plassert i hjulbrønnområdet bak til venstre.
  162. Monter 12 V-ledningsnettklemmen på underrammen på venstre side til karosseriet
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x klips
  163. Koble til 12 V-ledningsnettkontakten på venstre side på underrammen
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x kontakt
  164. Monter 12 V-ledningsnettklemmen på underrammen på høyre side til karosseriet
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x klips
  165. Koble til 12 V-ledningsnettkontakten på høyre side på underrammen
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x kontakt
  166. Monter den bakre diffusoren på bilen og koble inn tappene som fester den til bilen
    Informational PurposesAn informational icon, calling your attention
    Merk
    10 tapper
  167. Sett inn boltene som fester den bakre diffusoren til bilen.
    Informational PurposesAn informational icon, calling your attention
    Merk
    2x bolter, 10 mm, 3 Nm
  168. Sett inn de ytre boltene som fester den bakre diffusoren til hekken
    Informational PurposesAn informational icon, calling your attention
    Merk
    4 bolter, 10 mm, 3 Nm
  169. Påfør Loctite 222 på boltene på bakre diffusor, og monter boltene som fester bakre diffusor til karosseriet
    Informational PurposesAn informational icon, calling your attention
    Merk
    6 bolter, 10 mm, 4 Nm, 2 festedeksler. Antall bolter kan variere på nyere modeller
  170. Monter de nedre klemmene som fester venstre innerskjerm bak.
    Informational PurposesAn informational icon, calling your attention
    Merk
    3 trykklemmer
  171. Monter de nedre klemmene som fester høyre innerskjerm bak.
    Informational PurposesAn informational icon, calling your attention
    Merk
    3 trykklemmer
  172. Monter den midtre luftskjermen.
    Informational PurposesAn informational icon, calling your attention
    Merk
    13 stk. bolter, 10 mm, 5 Nm. Påfør Loctite 222 på boltene.
  173. Monter dekselet til fjæringen bak til venstre
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x bolt, 10 mm, 6 Nm, 2x tapper
  174. Monter dekselet til fjæringen bak til høyre
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x bolt, 10 mm, 6 Nm, 2x tapper
  175. Senk bilen delvis, og sett den på låser
    Informational PurposesAn informational icon, calling your attention
    Merk
    Løft løftebukken av låsene, og hold deretter låsutløserhendelen for å holde låsene frie mens bilen senkes. Plasser bilen i komfortabel arbeidshøyde.
  176. Ta av superflaskehetten
  177. Monter vakuumetterfyllingshette på kjølevæskeflaskeenheten.
  178. Plasser en tom kjølevæskebeholder i oppbevaringsområdet foran.
  179. Fyll beholderen med minst 15 l kjølevæske.
  180. Plasser den fylte kjølevæskebeholderen i oppbevaringsområdet foran.
  181. Sett opp fylleverktøy for vakuum
    Informational PurposesAn informational icon, calling your attention
    Merk
    Kontroller at alle ventilene på fylleverktøyet er i lukket posisjon. Se bildet for oversikt
  182. Monter vakuumfylleslange i fyllehetten på kjølevæskeflasken
    Informational PurposesAn informational icon, calling your attention
    Merk
    Gjennomfør skyv-trekk-skyv-test for å verifisere at slangen er helt inne
  183. Plasser fylleslangen inne i den fylte kjølevæskebeholderen
    Informational PurposesAn informational icon, calling your attention
    Merk
    Sørg for at enden av slangen er dykket helt ned i kjølevæsken
  184. Plasser overløpsslangen i den tomme beholderen.
  185. Koble verkstedets luftforsyning til fylleverktøyet for kjølevæske
    Informational PurposesAn informational icon, calling your attention
    Merk
    Kontroller at fylleventilen er satt til av, hvis du ikke allerede har gjort det
  186. Åpne inntaksventilen for å trekke et vakuum. Lukk ventilen helt når måleren stabiliseres
    Informational PurposesAn informational icon, calling your attention
    Merk
    Måleren stabiliseres omtrentlig (60–70 cmHg), vakuumet skal ikke falle etter at ventilene er lukket
  187. Åpne fylleventilen sakte for å la kjølevæske trekkes inn i systemet.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Forsikre deg om at enden på fylleslangen er fullstendig neddykket under hele prosessen
  188. Når måleren viser null, lukker du kjølevæskefylleventilen.
  189. Fjern vakuumfylleslangen fra fyllehetten på kjølevæskeflasken.
  190. Fjern fylleverktøyhetten fra kjølevæskeflaskeenheten.
  191. Fjern kjølevæskefylleslangen fra kjølevæskebeholderen.
  192. Fjern kjølevæskeoverløpsslangen fra kjølevæskebeholderen.
  193. Fjern fylleverktøyet for kjølevæske fra bilen.
  194. Fjern begge kjølevæskebeholderne fra området under panseret.
  195. Ta av logikkhetten, og koble til HVC-logikkontakten.
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x kontakt, 1x hette, rett inn kontakten, trekk deretter håndtaket til låseposisjon for at kontakten skal sitte riktig
  196. Sett 12 V-hetten på tilleggsbrønnen.
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x hette
  197. Koble til 12 V negativ terminal
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x mutter, 10 mm, 6 Nm
  198. Koble til ledningsnettet til seteputen på andre rad, og monter seteputen på andre rad
    Informational PurposesAn informational icon, calling your attention
    Merk
    2x kontakter, 2x klemmer. Monter beltespennene gjennom hullene. Skyv den bakre puten innover, og rett deretter inn de fremre styretappene etter låsetappene. Kontroller at puten sitter som den skal med skyv-trekk-test nær klemmene
  199. Flytt venstre forsete til den opprinnelige posisjonen.
  200. Flytt høyre forsete til den opprinnelige posisjonen
  201. Gjenopprett biltilkoblingen til Toolbox 3.0
  202. Kjør rutinen Stop Thermal Fluid Fill/Drain (Stopp tømming/etterfylling av varmevæske). PROC_VCFRONT_X_STOP-THERMAL-FILL-DRAINvia Toolbox: (link)via Service Mode:
    • Thermal ➜ Actions ➜ Stop Thermal Fill/Drain
    • Thermal ➜ Coolant System ➜ Stop Coolant Fill/Drain
    • Thermal ➜ Refrigerant System ➜ Stop Refrigerant Fill/Drain
    via Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Stop Fluid Fill/Drain
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Stop Fluid Fill/Drain
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Stop Fluid Fill/Drain
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Stop Fluid Fill/Drain
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Stop Coolant Fill/Drain
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Stop Coolant Fill/Drain
    Informational PurposesAn informational icon, calling your attention
    Merk
    Velg «X» øverst til høyre i vinduet for å lukke når fullført.
  203. Kjør rutinen TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGE. TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGEvia Toolbox: (link)via Service Mode:
    • Thermal ➜ Actions ➜ Coolant Purge Stop or Coolant Purge Start
    • Thermal ➜ Coolant System ➜ Coolant Purge Start
    via Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Coolant Air Purge
    Informational PurposesAn informational icon, calling your attention
    Merk
    Sørg for at bilen ikke står i Drive. Planen kjører fortsatt, til tross for stoppmeldingen. Kjølepumpen vil være hørbar. Testen varer i ca. 10 minutter. Hastigheten kan overvåkes på verkstedet under fanen PT Thermal. Tomgangsturtall = ~1500 o/min. Testen vil regulere turtallet i området 3500–6500 o/min og veksle ventilen mellom SERIE og PARALLELL. Hvis bilen settes i Drive stoppes rutinen. Hvis turtallet ligger rundt 7000 o/min, betyr det at pumpene er låst for luft. Utfør vakuumfylling igjen, fortsett å tilsette kjølevæske og tøm til kjølevæskenivået er mellom NOM- og MAX-streken på flasken. Velg X øverst til høyre i vinduet for å lukke når fullført.
  204. Koble Toolbox 3.0 fra bilen, og fjern den bærbare PC-en og Ethernet-ledningsnettet for diagnoseadapteren
    Informational PurposesAn informational icon, calling your attention
    Merk
    Hvis det er en RJ45 Ethernet-diagnostikkontakt der, er det ikke nødvendig med en mediekonverteringsboks. Koble RJ45 Ethernet-kabelen direkte fra den bærbare PC-en, eller koble fra OBDII-kontakten.
  205. Inspiser kjølevæskenivået, og fyll på etter behov.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Kontroller at væskenivået er minst 5mm over Max-linjen
  206. Monter hetten til kjølevæskebeholderen
  207. Løft bilen delvis opp, og senk heisen ned på låser
    Informational PurposesAn informational icon, calling your attention
    Merk
    Plasser bilen i komfortabel arbeidshøyde. Forsikre deg om at det er et hørbart klikk fra låsene på begge sider før du senker ned, ellers kan bilen vippe til siden
  208. Monter venstre bakhjul
    Informational PurposesAn informational icon, calling your attention
    Merk
    5x mutre, 21 mm, 175 Nm, start hjulmutrene for hånd før du bruker elektrisk verktøy
  209. Monter høyre bakhjul
    Informational PurposesAn informational icon, calling your attention
    Merk
    5x mutre, 21 mm, 175 Nm, start hjulmutrene for hånd før du bruker elektrisk verktøy
  210. Senk bilen ned til dekkene berører bakken.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Løft løftebukken av låsene, og hold deretter låsutløserhendelen for å holde låsene frie mens bilen senkes.
  211. Trekk til høyre bakhjul med riktig dreiemoment
    Informational PurposesAn informational icon, calling your attention
    Merk
    5x mutre, 21 mm, 175 Nm
  212. Sett på hjulkapselen på høyre bakhjul.
    Informational PurposesAn informational icon, calling your attention
    Merk
    1 kapsel. Kontroller at emblemet er stilt inn mot ventilspindelen.
  213. Trekk til venstre bakhjul med riktig dreiemoment
    Informational PurposesAn informational icon, calling your attention
    Merk
    5x mutre, 21 mm, 175 Nm
  214. Sett på hjulkapselen på venstre bakhjul.
    Informational PurposesAn informational icon, calling your attention
    Merk
    1 kapsel. Kontroller at emblemet er stilt inn mot ventilspindelen.
  215. Monter den øvre kanalenheten til kupéinntaket.
    Informational PurposesAn informational icon, calling your attention
    Merk
    3 klemmer. Noen konfigurasjoner kan leveres med 4 klemmer.
  216. Monter skjørtet bak.
    Informational PurposesAn informational icon, calling your attention
    Merk
    12 klemmer
  217. Lukk panseret.
  218. Hev alle vinduene
  219. Lukk alle fire dørene
    Informational PurposesAn informational icon, calling your attention
    Merk
    Løsne bakdørene før de lukkes
  220. Fjern bilen fra løftebukken.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Senk rammearmene helt ned, og fjern dem fra under bilen
  221. Se tabellene for innrettingskrav for å avgjøre om en EPAS-innrettingskontroll (EC) eller kontroll av firehjulsinnstilling (AC) er nødvendig. Hvis nødvendig skal korrigeringskode for innrettingskontrollen/-justeringen legges til som en egen aktivitet for SV.
    Informational PurposesAn informational icon, calling your attention
    Merk
    https://service.tesla.com/docs/Model3/ServiceManual/en-us/GUID-FBF882A5-F87B-48A7-AC03-3AF71C2B11E5.html
