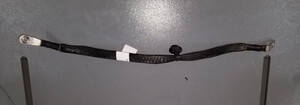

Jordingsstropp – bakre drivenhet (fjerne og skifte ut)

Korrigeringskode 40012202 0.66 MERK: Hvis ikke noe annet er uttrykkelig oppgitt i prosedyren, gjenspeiler korrigeringskoden og FRT ovenfor alt arbeidet som kreves for å gjennomføre denne prosedyren, inkludert de tilknyttede prosedyrene. Ikke stable korrigeringskoder med mindre du bli uttrykkelig bedt om det.MERK: Se Flat rate-tider for å lære mer om FRT-er og hvordan de lages. Hvis du vil gi tilbakemelding om FRT-verdier, kan du sende en e-post til LaborTimeFeedback@tesla.com. MERK: Se Personlig beskyttelse for å forsikre deg om at du bruker riktig PVU når du gjennomfører prosedyren nedenfor.

    Fjerne

    1. Koble fra 12 V-strømforsyning. Se 12 V-/lavspenningsstrøm (koble fra og koble til).
    2. Ta av venstre bakhjul. Se Hjulenhet (fjerne og skifte ut).
    3. Demonter det midtre luftskjermpanelet. Se Panel – luftskjerm – midtre (fjerne og skifte ut).
    4. Ta av mutteren som fester jordingsstroppen for den bakre drivenheten til rammeskinnen, og fjern deretter den lukkede kabelskoen for jordingsstroppen fra rammeskinnen.

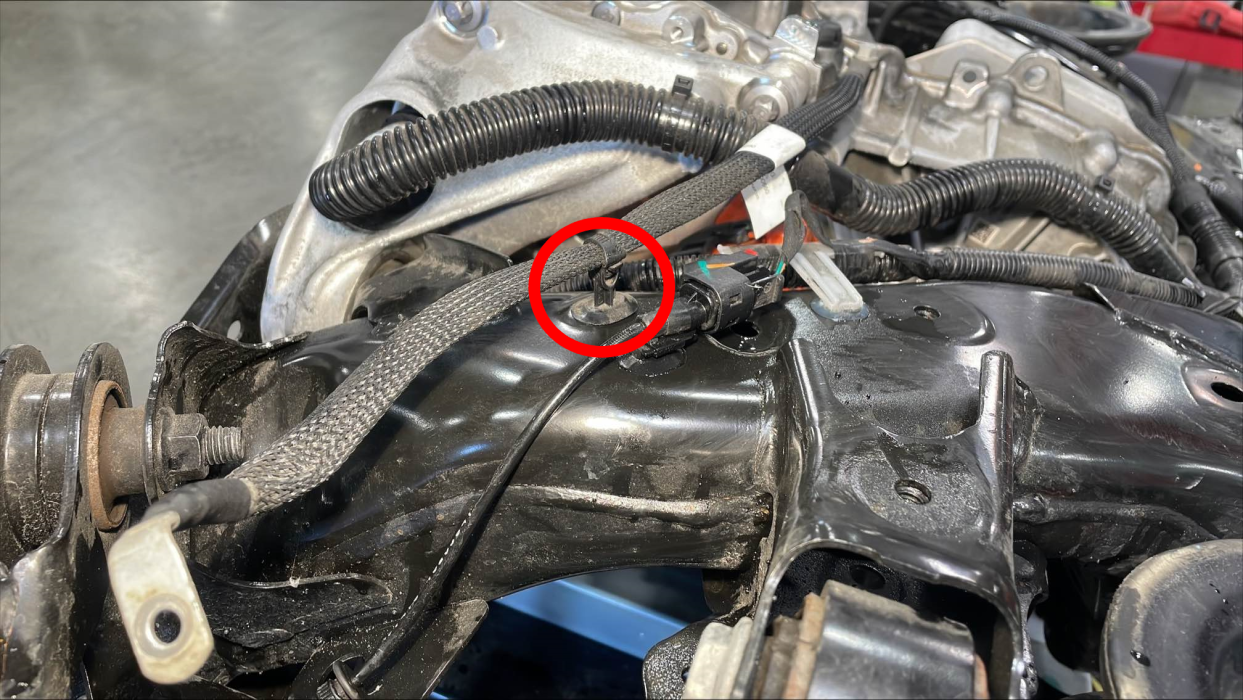

    5. Løsne klemmen som fester jordingsstroppen for den bakre drivenheten til den bakre underrammen.

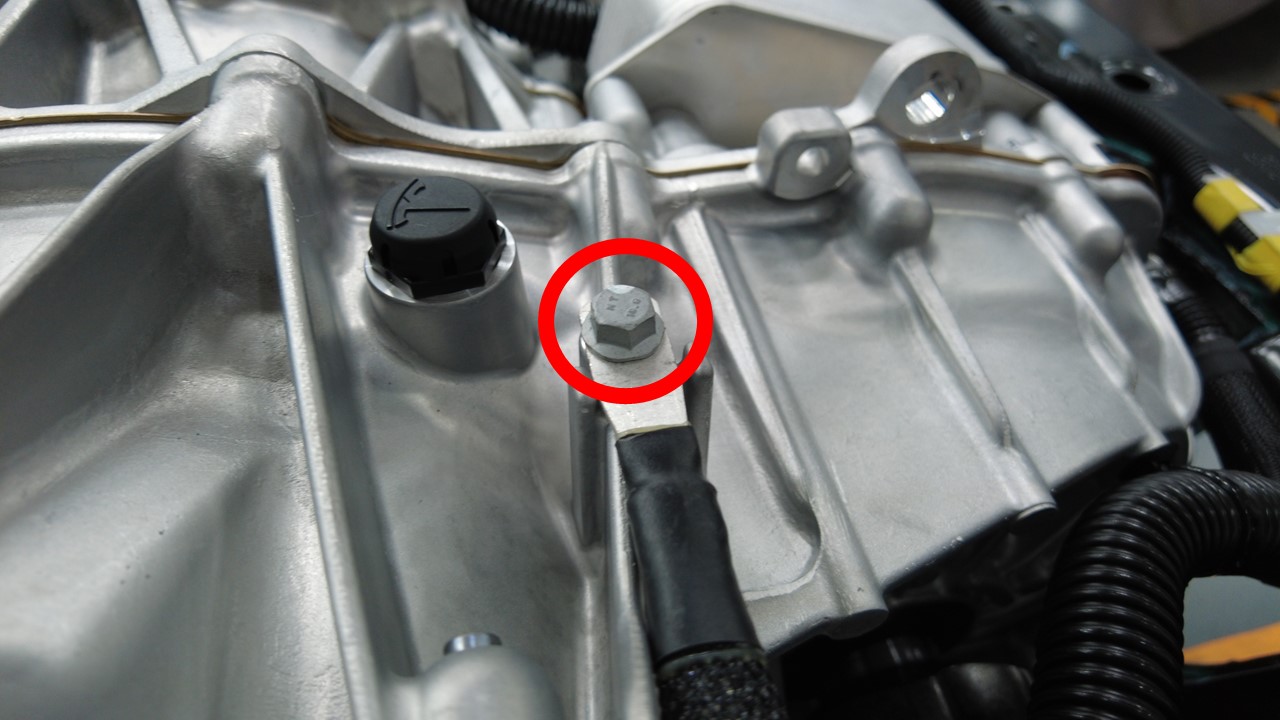

    6. Ta av bolten som fester jordingsstroppen for den bakre drivenheten til den bakre drivenheten, og fjern deretter jordingsstroppen fra bilen.

    Montere

    1. Bruk IPA-servietter (isopropylalkohol) til å rengjøre overflaten til den bakre underrammen og den bakre drivenheten der de lukkede kabelskoene for jordingsstroppen ble fjernet.
      Informational PurposesAn informational icon, calling your attention
      Merk
      La IPA tørke i minst ett minutt.
    2. Monter den lukkede kabelskoen for jordingsstroppen for den bakre drivenheten til rammeskinnen, og trekk deretter til for hånd mutteren som fester jordingsstroppen for den bakre drivenheten til rammeskinnen.
      Informational PurposesAn informational icon, calling your attention
      Merk
      Monter skiven på nytt hvis denne skiven ble fjernet fra bilen.
      Informational PurposesAn informational icon, calling your attention
      Merk
      Forsikre deg om at vinkelen til jordingsstroppen gir tilstrekkelig klaring mellom jordingsstropptråden og ledningsnettet for ABS-hjulhastighetssensoren.
    3. Fest klemmen som fester jordingsstroppen for den bakre drivenheten til den bakre underrammen.
    4. Monter den lukkede kabelskoen for jordingsstroppen for den bakre drivenheten på den bakre drivenheten, og trekk deretter til for hånd bolten som fester jordingsstroppen til drivenheten.
    5. Hold den lukkede kabelskoen på plass, og trekk til bolten på den bakre drivenheten.
      10 Nm (7.4 lbs-ft)
    6. Hold den lukkede kabelskoen på plass, og trekk til mutteren på rammeskinnen.
      10 Nm (7.4 lbs-ft)
      Informational PurposesAn informational icon, calling your attention
      Merk
      Forsikre deg om at kragen sitter flatt mot rammeskinnen, og at retningen til jordingsstroppen ikke forårsaker belastning på stroppen.
    7. Monter det midtre luftskjermpanelet. Se Panel – luftskjerm – midtre (fjerne og skifte ut).
    8. Monter venstre bakhjul. Se Hjulenhet (fjerne og skifte ut).
    9. Koble til 12 V strømforsyning. Se 12 V-/lavspenningsstrøm (koble fra og koble til).
