Harness - HVAC Assembly (Heat Pump) (Remove and Replace)

Korrigeringskode 17104102 3.66 MERK: Hvis ikke noe annet er uttrykkelig oppgitt i prosedyren, gjenspeiler korrigeringskoden og FRT ovenfor, alt arbeidet som kreves for å gjennomføre denne prosedyren, inkludert de tilknyttede prosedyrene. Ikke stable korrigeringskoder med mindre du bli uttrykkelig bedt om det. MERK: Se Flat rate-tider for å lære mer om FRT-er og hvordan de lages. Hvis du vil gi tilbakemelding om FRT-verdier, kan du sende en e-post til ServiceManualFeedback@tesla.com. MERK: Se Personlig beskyttelse for å forsikre deg om at du bruker riktig PVU når du gjennomfører prosedyren nedenfor. MERK: Se Forholdsregler for ergonomi for trygge og sunne arbeidspraksiser.

Informational PurposesAn informational icon, calling your attention
Merk
Denne prosedyren krever at prosedyren for kjølemiddel for klimaanlegg (tømme og fylle) utføres. Hvis den ikke allerede er automatisk lagt til servicebesøket, skal korrigeringskode 18200102 legges til som en egen aktivitet for servicebesøket.

Dreiemomentspesifikasjoner

Tabell 1. Dreiemomentspesifikasjoner: GUID-5EC2FB18-9ACA-4FDD-A89C-C60DD9945A7F.html
Beskrivelse Dreiemomentverdi Anbefalte verktøy Bruke på nytt / skifte ut Merknader
Bolter (4 stk.) som fester venstre og høyre lufteaktuator til HVAC-enheten
2.3 Nm (1.7 lbs-ft)
  • 4 i forlengelse
  • 6 mm nøkkel
Bruke på nytt

Fjerne

  1. Fjern HVAC-enheten. Se HVAC-enhet (varmepumpe) (fjerne og skifte ut).
  2. Koble fra inntaksaktuatorkontakten.
  3. Koble fra den øvre modusaktuatorkontakten.
  4. Koble fra strømkontakten termistoren til nedre kanal på høyre side.
  5. Koble fra den nedre modusaktuatorkontakten.
  6. Koble fra høyre lufteaktuatorkontakt.
  7. Koble fra venstre lufteaktuatorkontakt.
  8. Koble fra termistorkontakten til venstre evaporator.
  9. Koble fra strømkontakten termistoren til nedre kanal på venstre side.
  10. Fjern boltene (4 stk.) som fester venstre og høyre lufteaktuator til HVAC-enheten.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Bruk av følgende verktøy anbefales:
    • 4 i forlengelse
    • 6 mm nøkkel

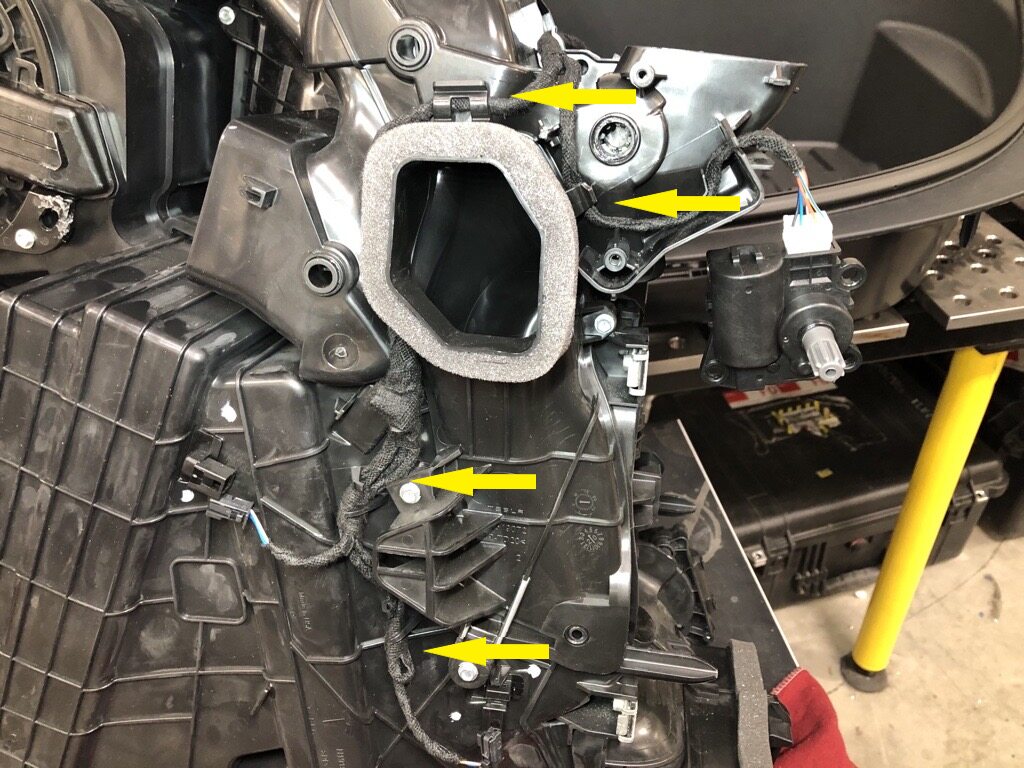

  11. Løsne klemmene (3 stk.) på høyre side av HVAC-enheten.
  12. Løsne HVAC-ledningsnettet fra de høyre holdetappene (3 stk.).
  13. Løsne HVAC-ledningsnettet fra de øvre holdetappene (2 stk.).
  14. Løsne HVAC-ledningsnettet fra venstre holdetapper (4 stk.), og fjern HVAC-ledningsnettet fra HVAC-enheten.

Montere

  1. Plasser HVAC-ledningsnettet på HVAC-enheten, og koble termistoren til venstre evaporator.
  2. Koble til termistorkontakten til nedre kanal på venstre side.
  3. Monter HVAC-ledningsnettet på de venstre holdetappene (4 stk.).
  4. Monter HVAC-ledningsnettet på de øvre holdetappene (2 stk.).
  5. Monter klemmene (3 stk.) på høyre side av HVAC-enheten.
  6. Monter HVAC-ledningsnettet på de høyre holdetappene (3 stk.).
  7. Koble til den nedre modusaktuatorkontakten.
  8. Koble til den øvre modusaktuatorkontakten.
  9. Koble til inntaksaktuatorkontakten.
  10. Koble til termistorkontakten til nedre kanal på høyre side.
  11. Monter boltene (4 stk.) som fester venstre og høyre lufteaktuator til HVAC-enheten.
    2.3 Nm (1.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Bruk av følgende verktøy anbefales:
    • 4 i forlengelse
    • 6 mm nøkkel
  12. Koble til høyre lufteaktuatorkontakt.
  13. Koble til venstre lufteaktuatorkontakt.
  14. Monter HVAC-enheten. Se HVAC-enhet (varmepumpe) (fjerne og skifte ut).
