Kjølevæskepumpe – drivlinje (varmepumpe) (fjerne og skifte ut)

Korrigeringskode 18308122 0.54 MERK: Hvis ikke noe annet er uttrykkelig oppgitt i prosedyren, gjenspeiler korrigeringskoden og FRT ovenfor alt arbeidet som kreves for å gjennomføre denne prosedyren, inkludert de tilknyttede prosedyrene. Ikke stable korrigeringskoder med mindre du bli uttrykkelig bedt om det.MERK: Se Flat rate-tider for å lære mer om FRT-er og hvordan de lages. Hvis du vil gi tilbakemelding om FRT-verdier, kan du sende en e-post til LaborTimeFeedback@tesla.com. MERK: Se Personlig beskyttelse for å forsikre deg om at du bruker riktig PVU når du gjennomfører prosedyren nedenfor.

Informational PurposesAn informational icon, calling your attention
Merk
Hvis kjølevæskepumpen har blitt skiftet ut to ganger, eskalerer du en Toolbox-økt før du fortsetter.
  • 7.8.2024 Endret instruksjon for smøring av O-ringer til å bruke silikonfett i stedet for Silaramic-fett.
  • 2024-03-04: Oppdaterte rutinene.

Dreiemomentspesifikasjoner

Tabell 1. Dreiemomentspesifikasjoner: Kjølevæskepumpe – drivlinje (varmepumpe) (fjerne og skifte ut)
Beskrivelse Dreiemomentverdi Anbefalte verktøy Bruke på nytt / skifte ut Merknader
Bolter som fester kjølevæskepumpen for drivverket til supermanifolden
1.8 Nm (1.3 lbs-ft)
  • T20-nøkkel
  • 2 i forlengelse
 Bruke på nytt

Fjerne

  1. Åpne fordøren på venstre side, og senk vinduet foran på venstre side.
  2. Sett bilen i servicemodus. Se Servicemodus.
  3. Fjern det bakre dekselet under panseret. Se Deksel under panser – bak (fjerne og skifte ut).
  4. Fjern kupéinntakskanalen. Se Kanal – kupéinntak (fjerne og skifte ut).
  5. Fjern inntakskanalen for friskluft. Se Kanal – inntak friskluft (fjerne og skifte ut).
  6. Lås opp bilens gateway. Se Gateway (lås opp).
  7. På berøringsskjermen trykker du på Service Mode (Servicemodus) > Thermal (Varme) > Coolant System (Kjølevæskesystem) > Coolant Fill Drain (Fylling/tømming av kjølevæske). Deretter velger du Run (Kjør) og lar rutinen fullføres.
  8. Koble fra 12 V-strømforsyning. Se 12 V-/lavspenningsstrøm (koble fra og koble til).
  9. Plasser et absorberende materiale under kjølevæskepumpen.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Sørg for at materialet dekker 12 V-kontakten til den fremre drivenheten og styrestangen og er plassert slik at den fanger opp væske fra kjølevæskeuttaket til varmeveksleren.
  10. Løsne låsetappen, og koble deretter det elektriske ledningsnettet fra kjølevæskepumpekontakten for drivverket.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ADVARSEL
    IKKE skyv ned på den røde låsetappen. Trekk tappen bort fra kontakten til kontakten er låst opp, og fortsett deretter å trekke for å løsne kontakten.

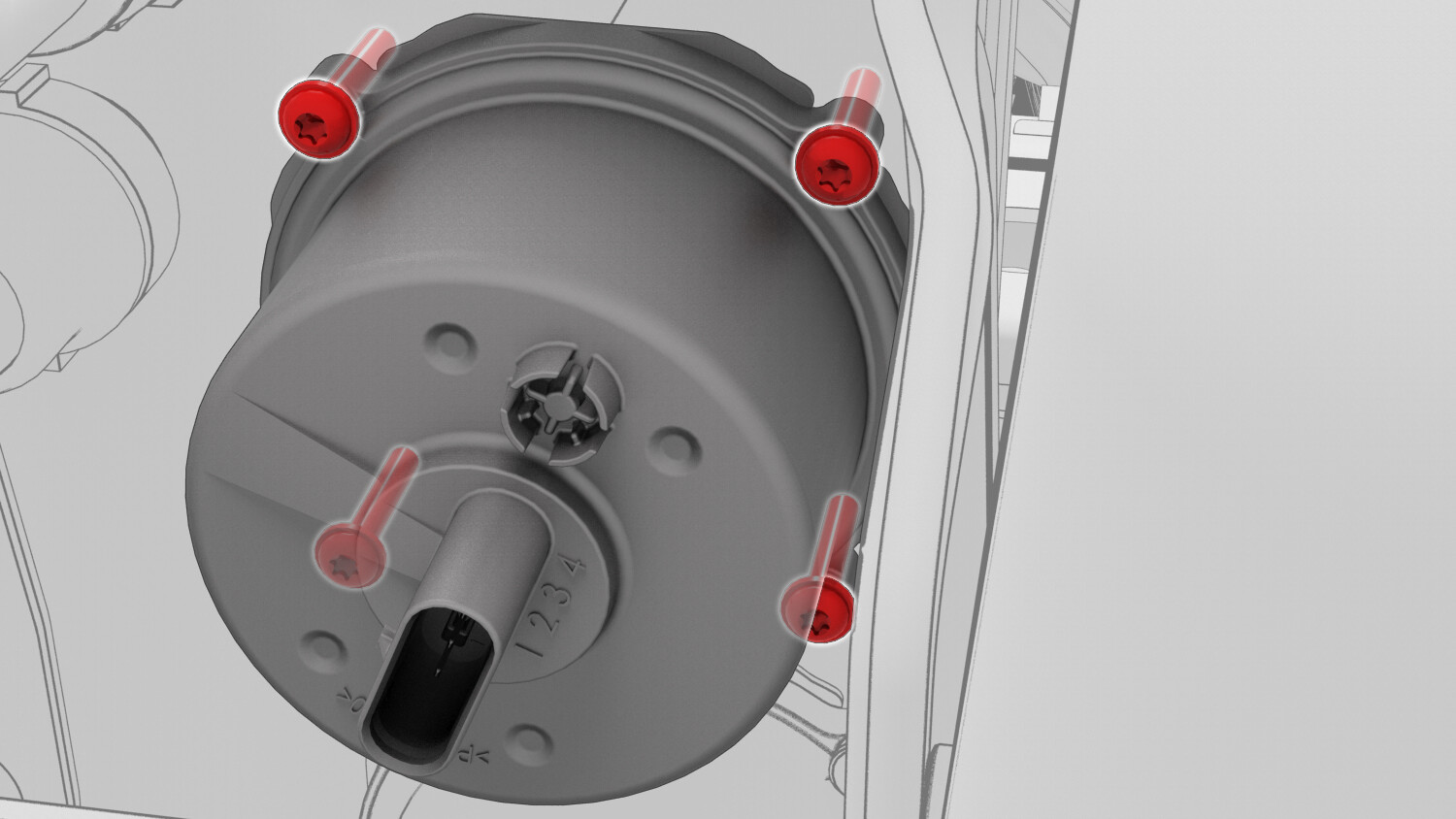

  11. Ta av boltene (4 stk.) som fester kjølevæsken for drivverket til supermanifolden, og fjern deretter pumpen fra supermanifolden.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ADVARSEL
    Sørg for at de indre og ytre O-ringene fjernes med kjølevæskepumpen.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Bruk av følgende verktøy anbefales:
    • T20-nøkkel
    • 2 i forlengelse

Montere

  1. Fjern og kasser alle O-ringer eller rusk i superflasken der kjølevæskepumpen skal installeres.
  2. Sørg for at nye O-ringer monteres på kjølevæskepumpen.
  3. Smør O-ringene med silikonsmøremiddel.
  4. Plasser kjølevæskepumpen med tappen på kontakten mot venstre side av bilen, og sett deretter kjølevæskepumpen inn i supermanifolden.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ADVARSEL
    Sørg for at kjølevæskepumpen sitter som den skal i supermanifolden.
  5. Trekk til skruene (4 stk.) som fester kjølevæskepumpen til superflasken for hånd.
  6. Trekk til skruene på kjølevæskepumpen i kryssmønster.
    1.8 Nm (1.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Bruk av følgende verktøy anbefales:
    • T20-nøkkel
    • 2 i forlengelse
  7. Koble det elektriske ledningsnettet til kjølevæskepumpekontakten, og koble til låsetappen.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ADVARSEL
    Skyv den røde låsetappen mot kontakten for å aktivere låsemekanismen. IKKE skyv ned eller trekk opp på den røde låsetappen.
  8. Fjern tappematerialet for kjølevæske fra under bilen.
  9. Monter inntakskanalen for friskluft. Se Kanal – inntak friskluft (fjerne og skifte ut).
  10. Gjennomfør vakuumfylling av kjølesystemet. Se Kjølesystem (vakuumfylling).
  11. Koble til 12 V-/lavspenningsstrømforsyning. Se 12 V-/lavspenningsstrøm (koble fra og koble til).
  12. Lås opp bilens gateway. Se Gateway (lås opp).
  13. På berøringsskjermen trykker du på skiftenøkkelen for servicemodus (nederst på berøringsskjermens grensesnitt), og deretter berører du Thermal (Varme) > Stop Thermal Fill Drain (Stopp etterfylling/avtapping av varmesystem) og lar rutinen fullføres.
  14. Trykk på Coolant System (Kjølevæskesystem) > Run Coolant Pumps Identification (Kjør identifisering av kjølevæskepumpe) > Run (Kjør), og lukk så snart rutinen er gjennomført.
  15. Trykk på Coolant System (Kjølevæskesystem) > Coolant Purge (Tømming av kjølevæske) > Run (Kjør), og lukk så snart rutinen er gjennomført.
  16. Inspiser kjølevæskenivået, og sørg for at det er kjølevæske til Max-streken.
  17. Monter kupéinntakskanalen. Se Kanal – kupéinntak (fjerne og skifte ut).
  18. Monter dekselet under panseret bak. Se Deksel under panser – bak (fjerne og skifte ut).
  19. Avslutt servicemodus. Se Servicemodus.
  20. Hev vinduet foran på venstre side, og lukke fordøren på venstre side.
