Brakett – nummerskilt – foran (ettermontere)

Korrigeringskode 12070106 0.12 MERK: Hvis ikke noe annet er uttrykkelig oppgitt i prosedyren, gjenspeiler korrigeringskoden og FRT ovenfor alt arbeidet som kreves for å gjennomføre denne prosedyren, inkludert de tilknyttede prosedyrene. Ikke stable korrigeringskoder med mindre du bli uttrykkelig bedt om det.MERK: Se Flat rate-tider for å lære mer om FRT-er og hvordan de lages. Hvis du vil gi tilbakemelding om FRT-verdier, kan du sende en e-post til LaborTimeFeedback@tesla.com. MERK: Se Personlig beskyttelse for å forsikre deg om at du bruker riktig PVU når du gjennomfører prosedyren nedenfor.

  • 2023-09-05: La til ettermonteringsprosedyre for nummerskiltholdere på biler for Japan.
  • 1049517-00-A ERGONOMISK SILIKONGUMMIVALS
  • 1126494-00-A Borsett
  • 1126456-00-A Batteridrevet drill

Ettermontering (Nord-Amerika)

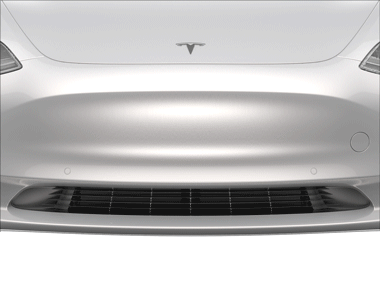

Figur 1. Animert demonstrasjon
  1. Bruk isopropanolservietter til å rengjøre overflaten på midten av fronten. La det tørke helt før du fortsetter.
  2. Fjern folien fra den lange horisontale taperemsen på den nye nummerskiltholderen.
  3. Brett ut folien på de vertikale taperemsene i en 90 graders vinkel.
  4. Hold nummerskiltholderen horisontalt og still inn styretappen på den nederste leppen av holderen mot den midtre ribben på grillen.
  5. Roter nummerskiltholderen vertikalt og trykk den øvre kanten mot fronten.
  6. Trekk ut taperemsene fra sidene av nummerskiltholderen.
  7. Trykk holderen mot fronten for å trykke ut tapen.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Bruk en gummivals til å presse inn tapen.
  8. Sett nummerskiltet på nummerskiltholderen og monter skruene som fester skiltet til holderen.
    3 Nm (2.2 lbs-ft)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ADVARSEL
    Bruk vernebriller og hørselsvern under boring.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ADVARSEL
    Du må bare bore gjennom frontens øverste overflate. Hvis du borer for langt, kan det føre til skade på bilen.

Ettermontering (Japan)

  1. Bruk isopropanolservietter til å rengjøre overflaten på midten av fronten. La det tørke helt før du fortsetter.
  2. Hold nummerskiltholderen horisontalt og still inn styretappen på den nederste kanten av holderen mot den midtre ribben på grillen.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Avstanden mellom nummerskiltholderen og parkeringssensorene på begge sider er ca. 16,5 cm.
  3. Marker de fire holderhullene på nummerskiltet foran med en oljetusj, og bruk deretter et en borbits på 3 mm (7/64 tommer) til å bore 4 hull i frontfangeren.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ADVARSEL
    Bruk vernebriller og hørselsvern under boring.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ADVARSEL
    Du må bare bore gjennom frontens øverste overflate. Hvis du borer for langt, kan det føre til skade på bilen.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Bruk av følgende verktøy anbefales:
    • 1126494-00-A Borsett
    • 1126456-00-A Batteridrevet drill
  4. Sett nummerskiltet på nummerskiltholderen foran, og monter deretter skruene (4 stk.) som fester holderen til fronten.
    3 Nm (2.2 lbs-ft)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ADVARSEL
    Ikke trekk til skruene for hardt, da dette kan skade fronten.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Bruk av følgende verktøy anbefales:
    • 8 mm 12 pkt. pipenøkkelinnsats
    • Elektronisk momentnøkkel
    • 2 i forlengelse
