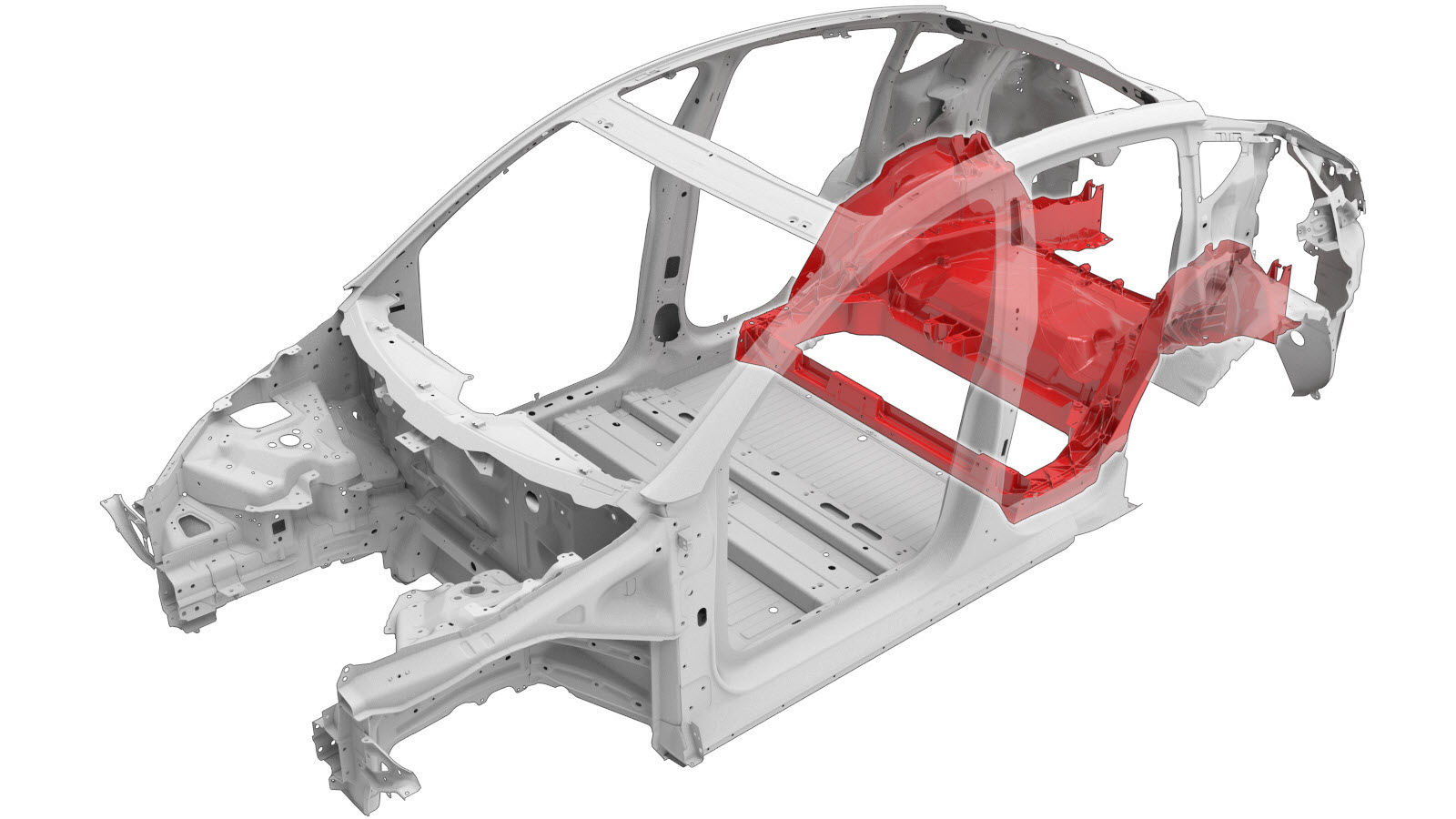

Sottoscocca posteriore pressofuso (1 pezzo)

Codice modifica: 10102100802 NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga detto esplicitamente di farlo. Aggiungere eventuali procedure meccaniche associate e necessarie per eseguire questa procedura.

Informazioni sulla riparazione

Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.

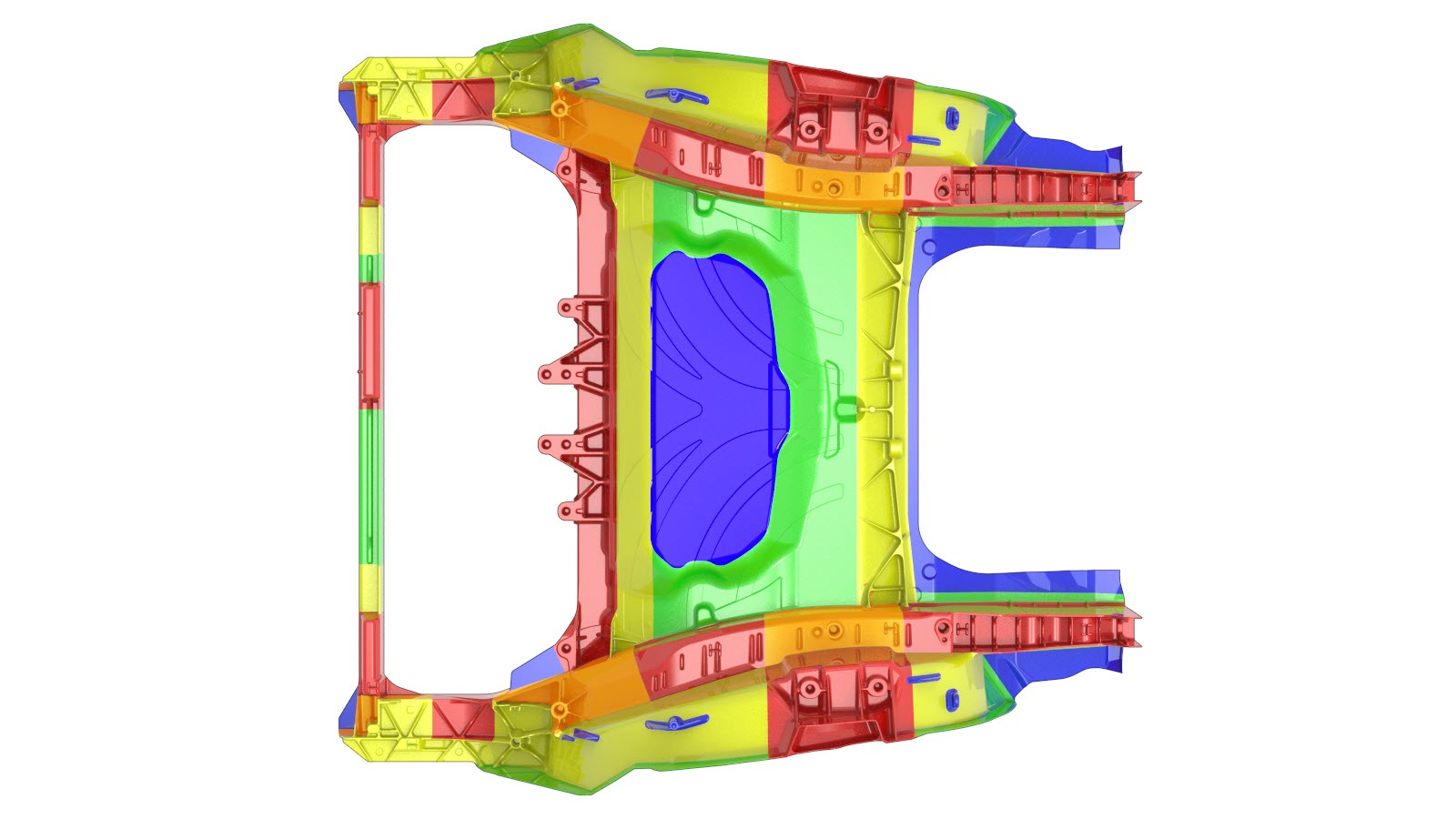

A seconda del danno presente su questo componente, potrebbe essere possibile ripararlo. Per ulteriori informazioni fare riferimento a Linee guida per la riparazione del sottoscocca posteriore pressofuso (monopezzo).
Posizionare correttamente il veicolo su un ponte sollevatore quando si esegue questa procedura.

Elenco parti


Quantità	Descrizione	Immagine / Note

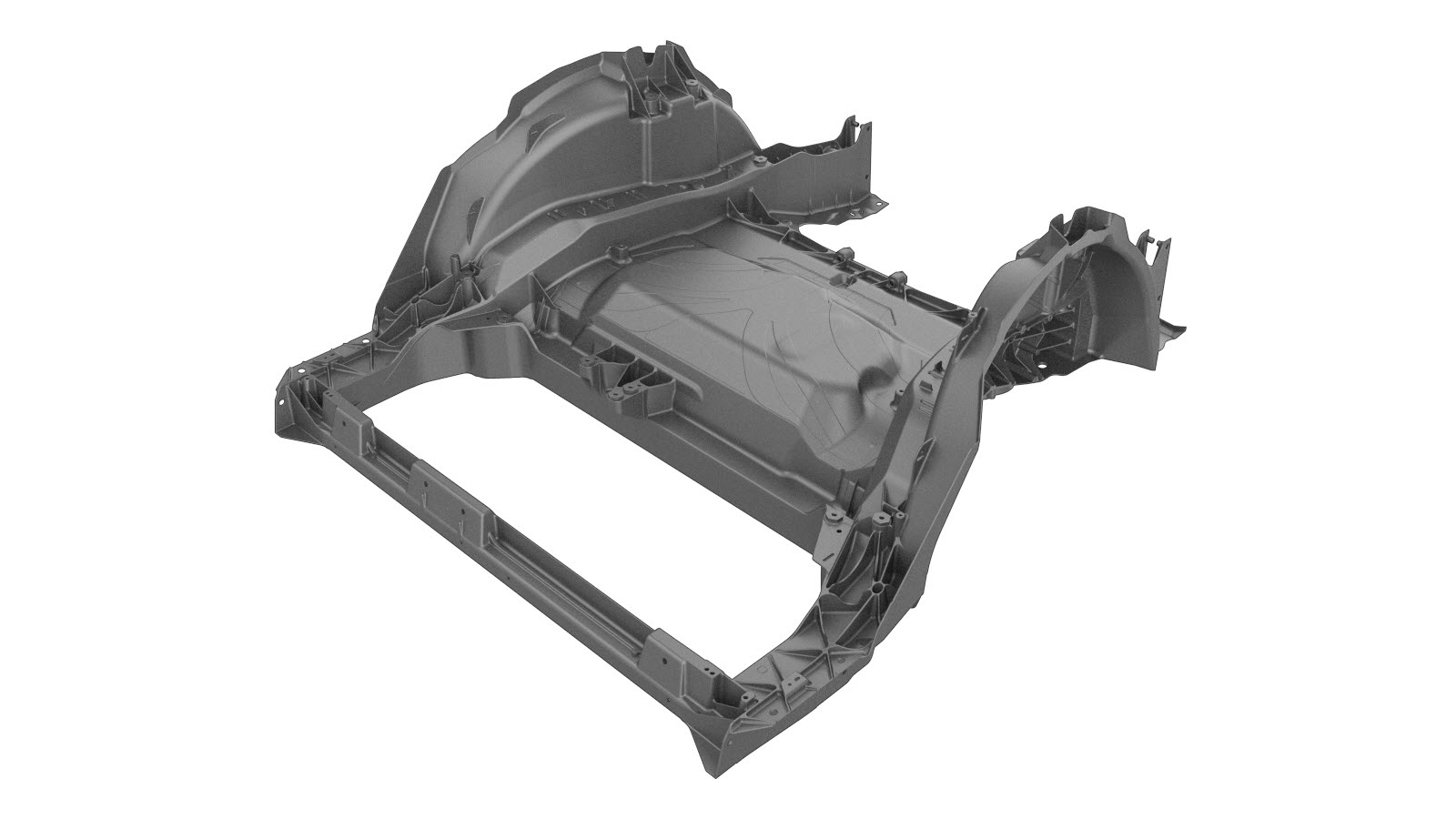

1	CAST RUB-SP E-COATED (sottoscocca posteriore monopezzo)

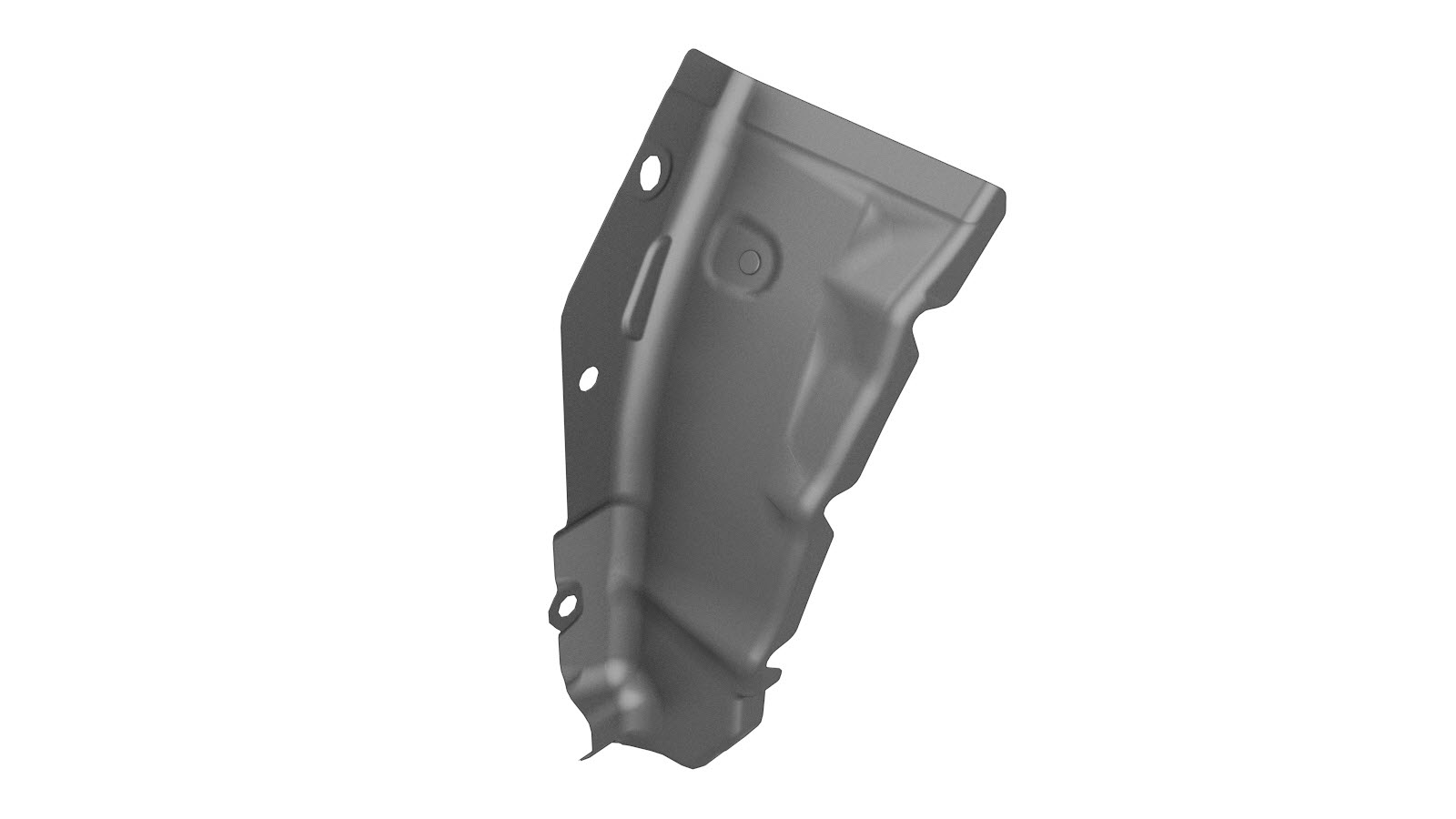

1	ASSEMBLY - EXTENSION REAR WHEEL HOUSE - LEFT HAND SERVICE E-COATED (Prolunga passaruota – Anteriore – SX)
1	ASSEMBLY - EXTENSION REAR WHEELHOUSE - RIGHT HAND SERVICE E-COATED (Prolunga passaruota – Anteriore – DX)
21	Rivetto strutturale a flangia ad alta resistenza, 6,5 mm
12	Rivetto, 4,8 mm
4	Bullone , HF,M6x20,[88],ZNFL,MAT	Numero parte Tesla 1120935-00-A.
10	Bullone , BOLT&WSHR[FL],M8-1.25x32	Numero parte Tesla 1119448-00-A.
2	NUT AND WASHER[FL] - HF - M8-1.25 - [10] - ZINC NICKEL	Numero parte Tesla 1118837-00-A.
2	SEMS,[FL],HX,M8x23.5,[109],G1009,PTC	Numero parte Tesla 1063260-00-C.

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

Rimuovere il Gruppo laterale pannello posteriore (per sottoscocca pressofuso monopezzo) SX e DX.
Rimuovere il Staffa a boomerang (inferiore) SX e DX.

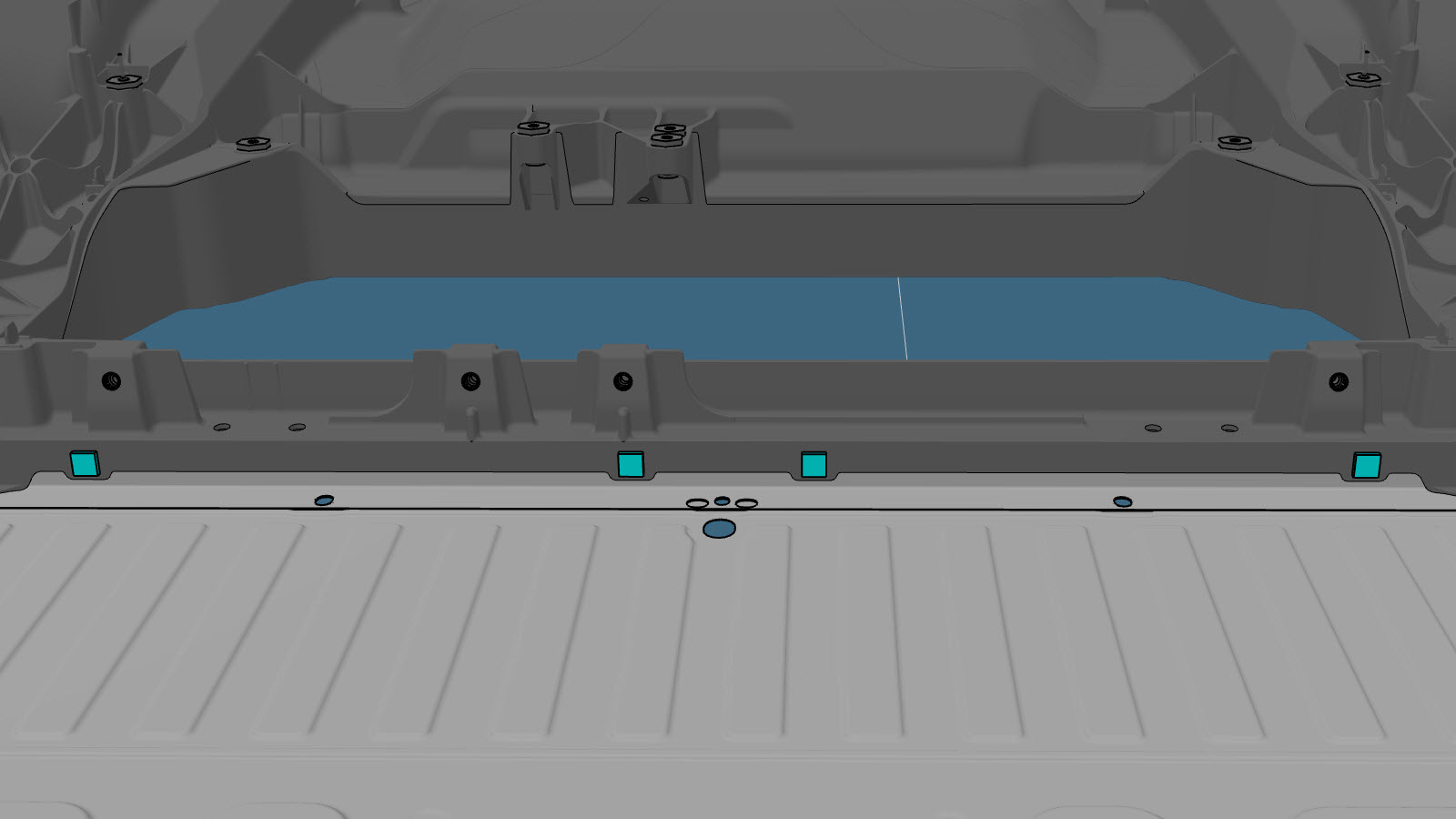

Creare una finestra di accesso alla prolunga del passaruota (anteriore).

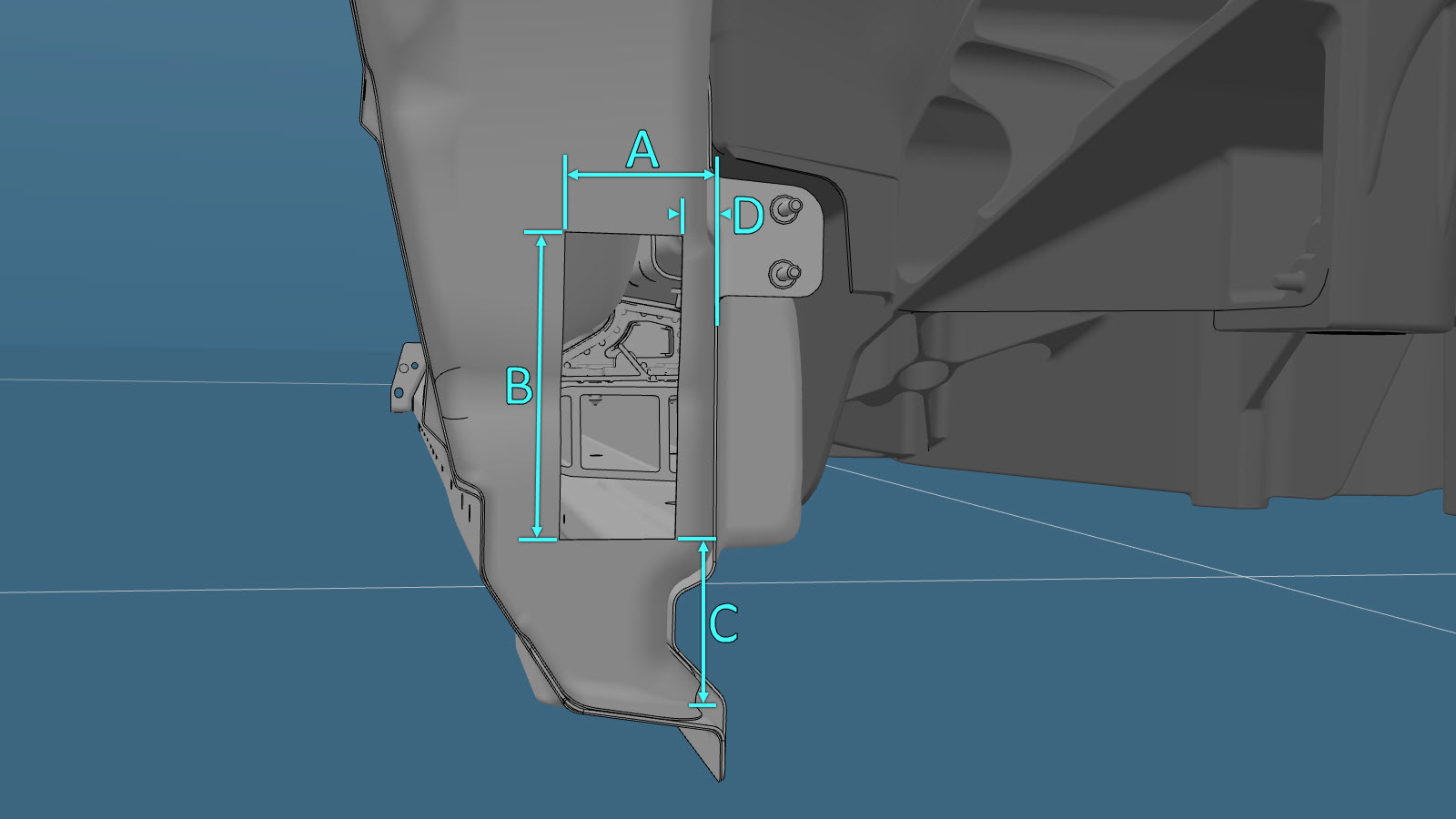

- A = 50 mm.
- B = 130 mm.
- C = 75mm.
- D = 21 mm.

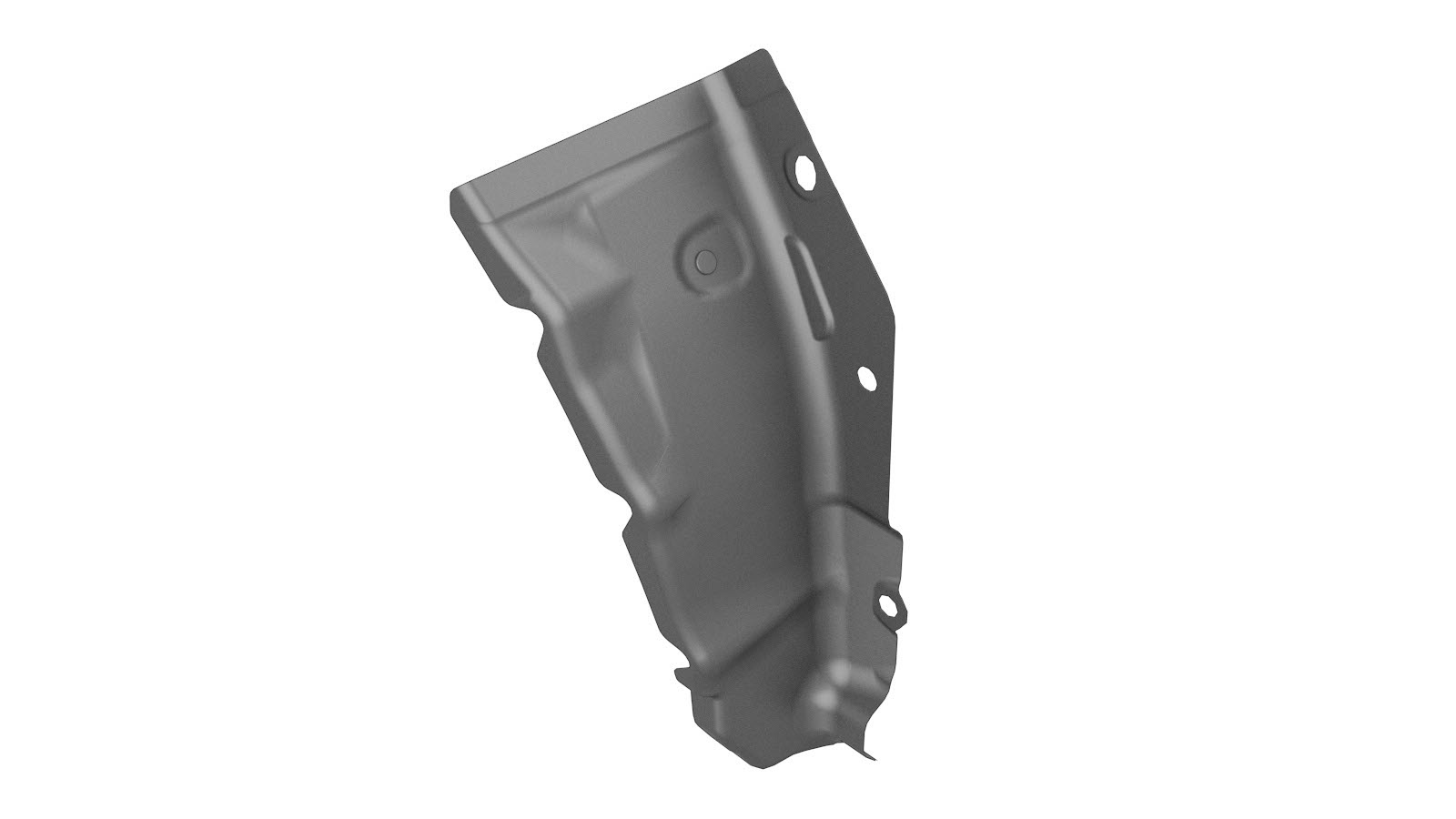

Tagliare i componenti della nuova prolunga del passaruota per realizzare coperture della finestra di accesso lato SX e DX.
La copertura finita dovrebbe essere 32 mm più larga e 10 mm più alta della finestra di accesso. Le linee tratteggiate nere indicano la finestra di accesso.
Nota
Se posizionata correttamente, la copertura si sovrappone di 5 mm ai bordi superiore, inferiore e interno della finestra di accesso. La copertura si sovrappone inoltre di 27 mm al bordo esterno della finestra di accesso.

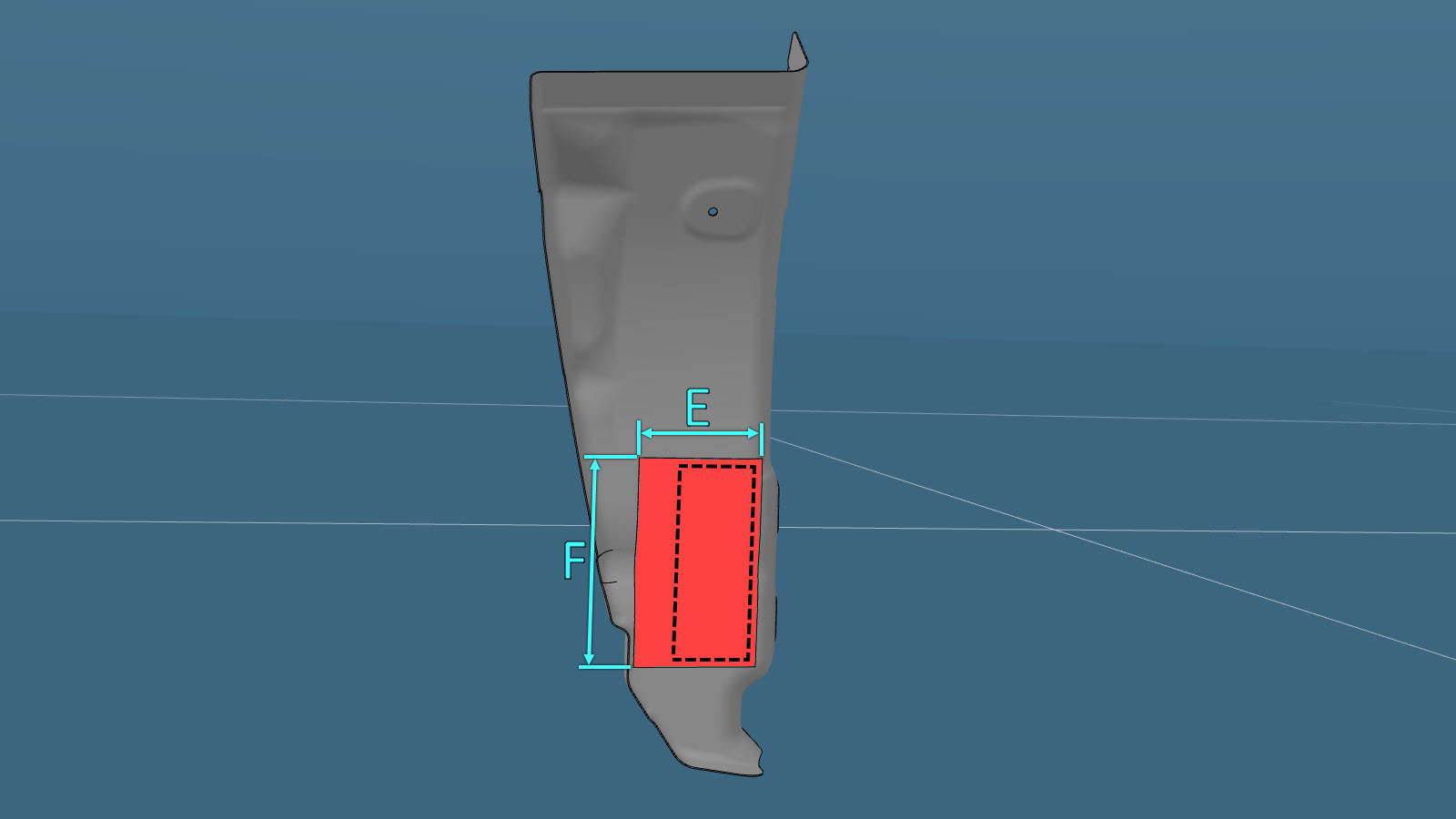

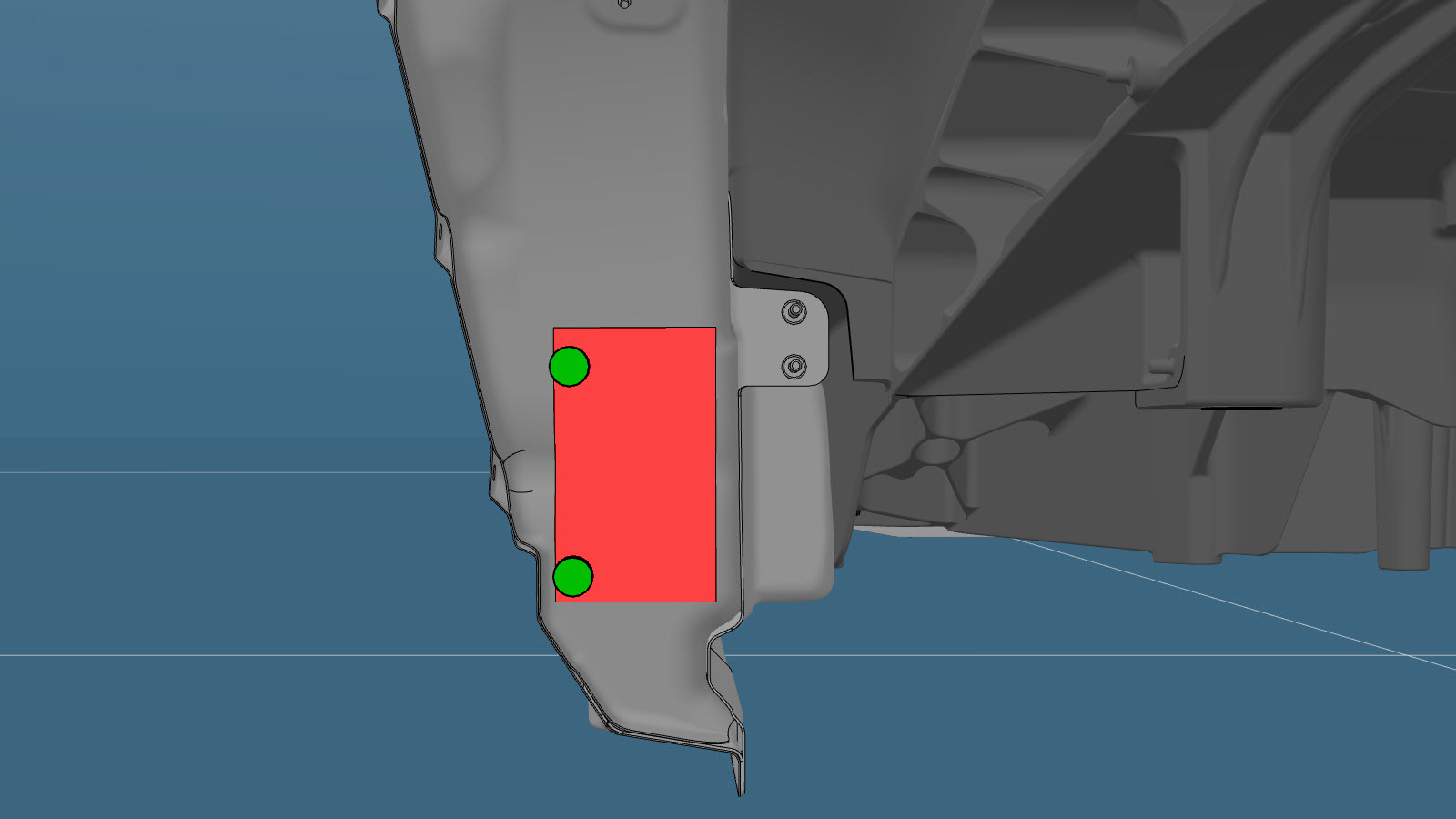

- E = 82 mm.
- F = 140 mm.
Rimuovere il dado rivettato dal nuovo componente.
Dado rivettato

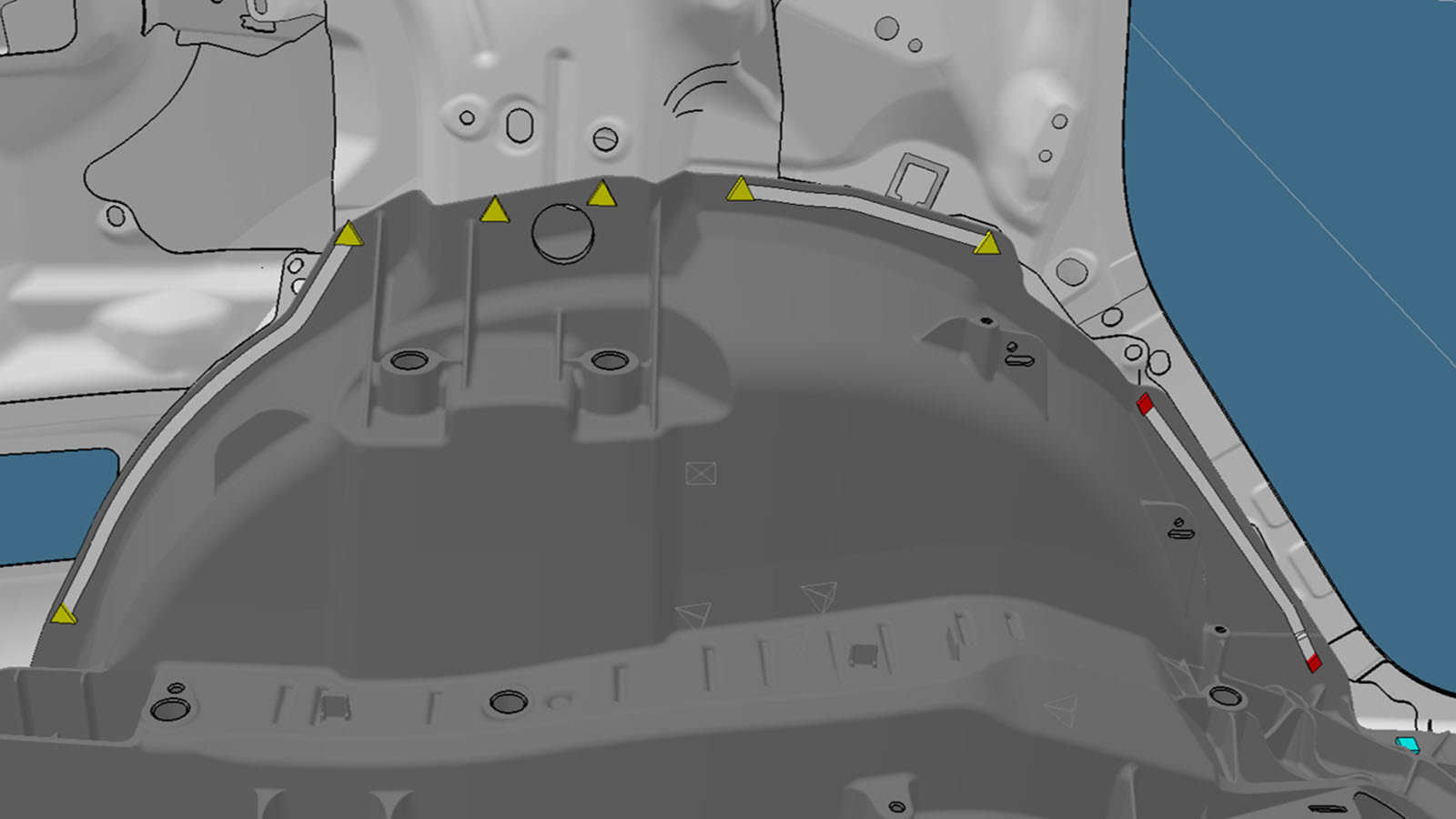

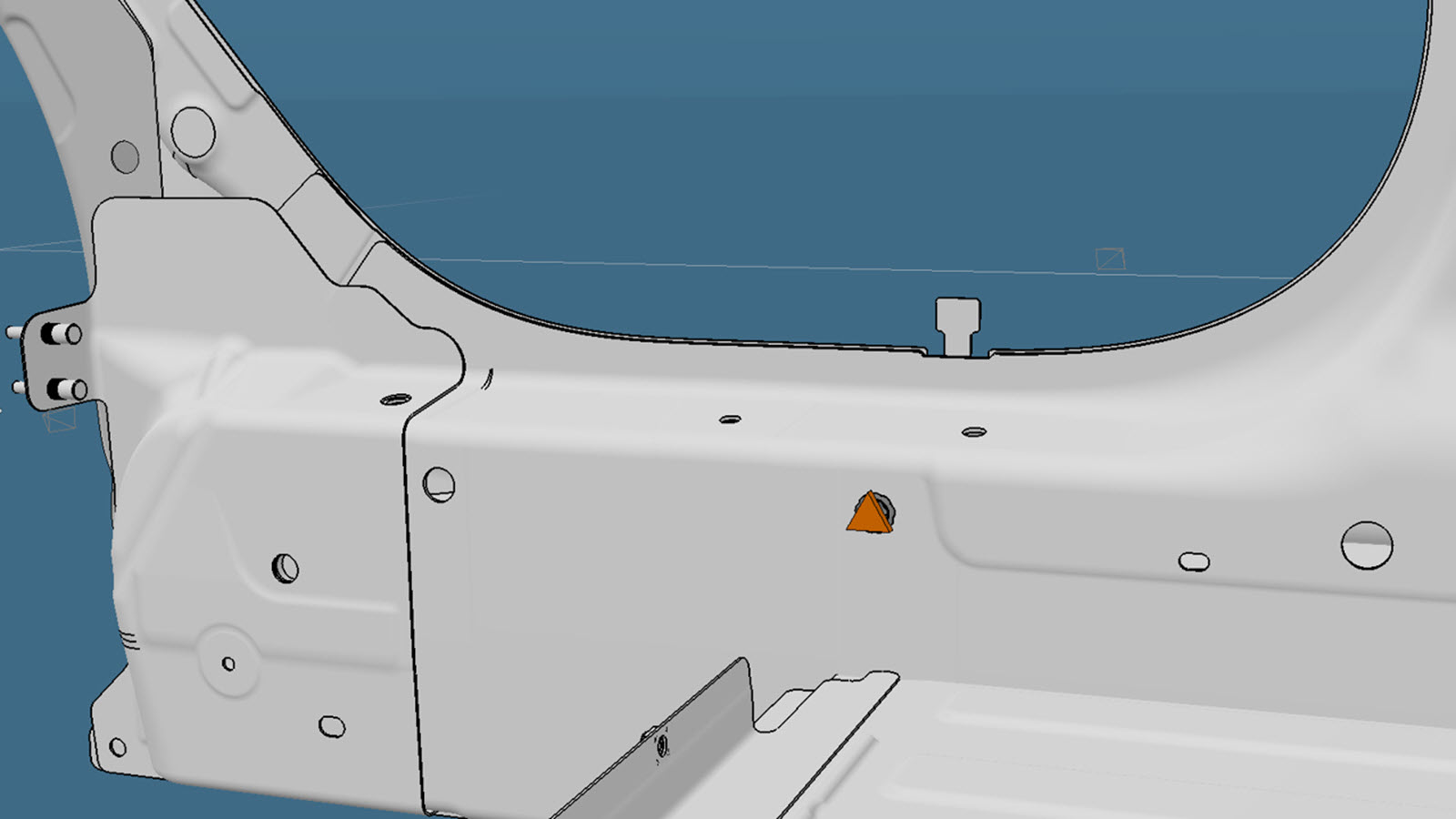

Rimuovere il componente originale.

o saldature a punti di fabbrica

o SPR di fabbrica

Dado rivettato

o bulloni

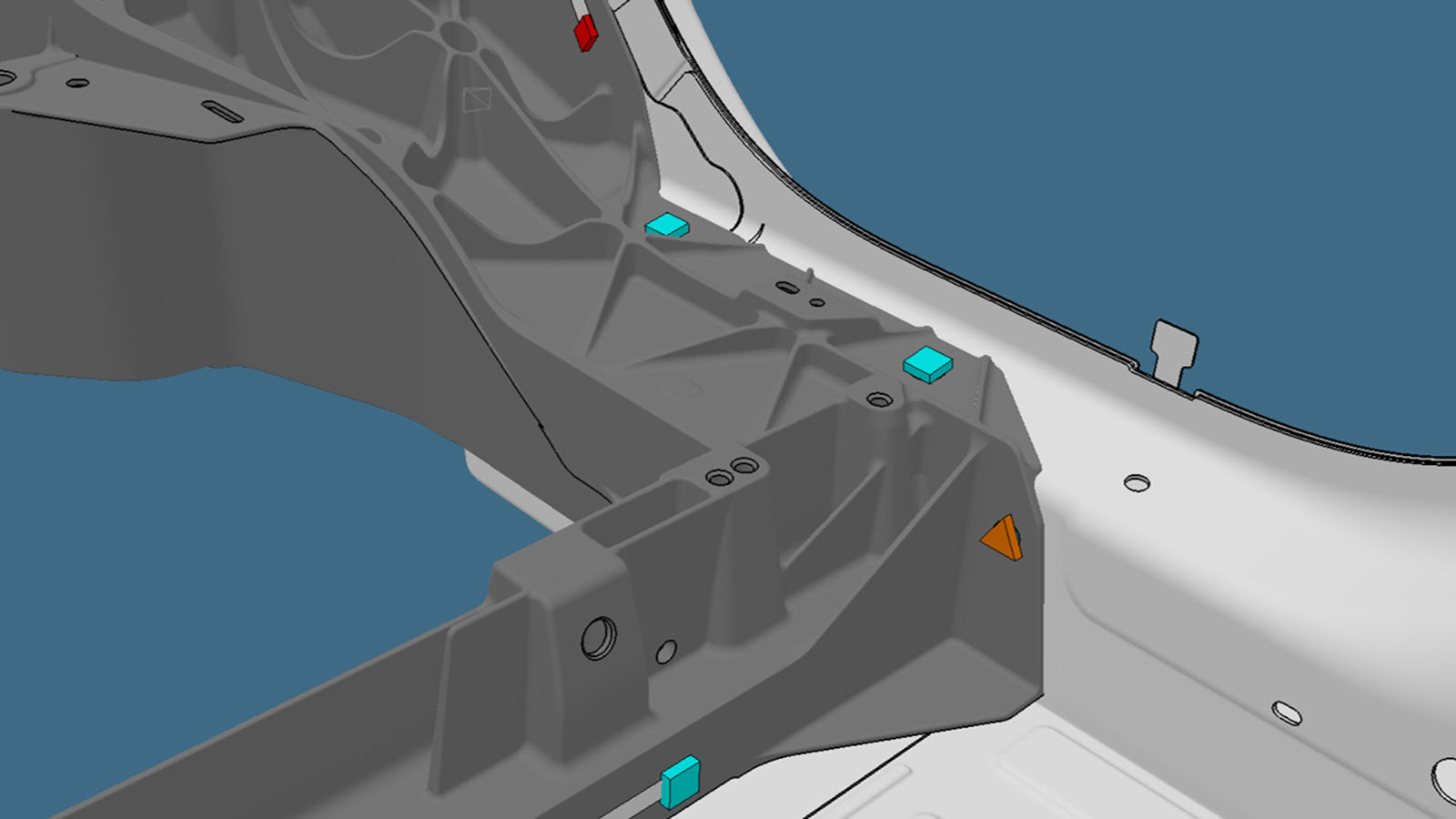

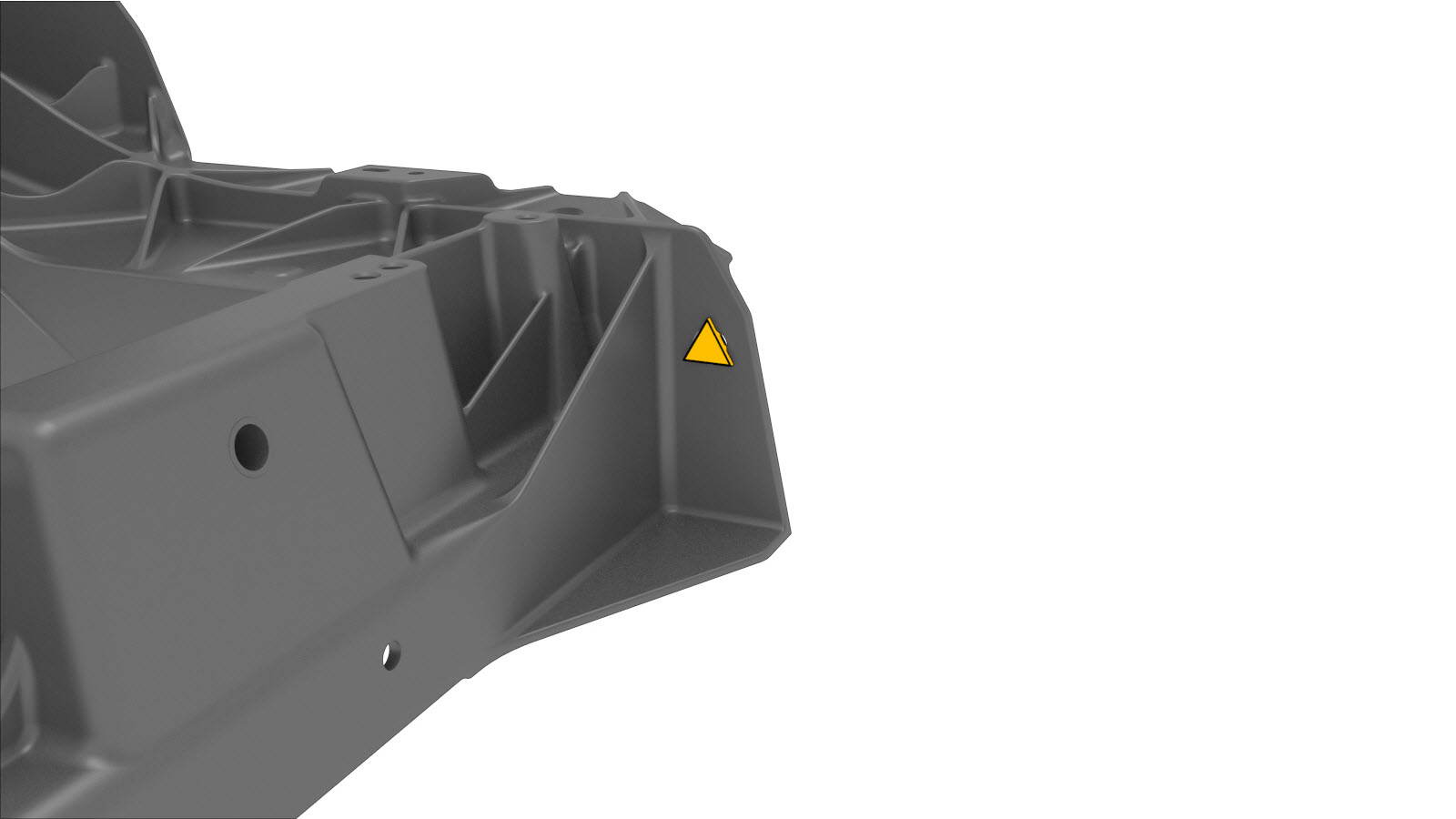

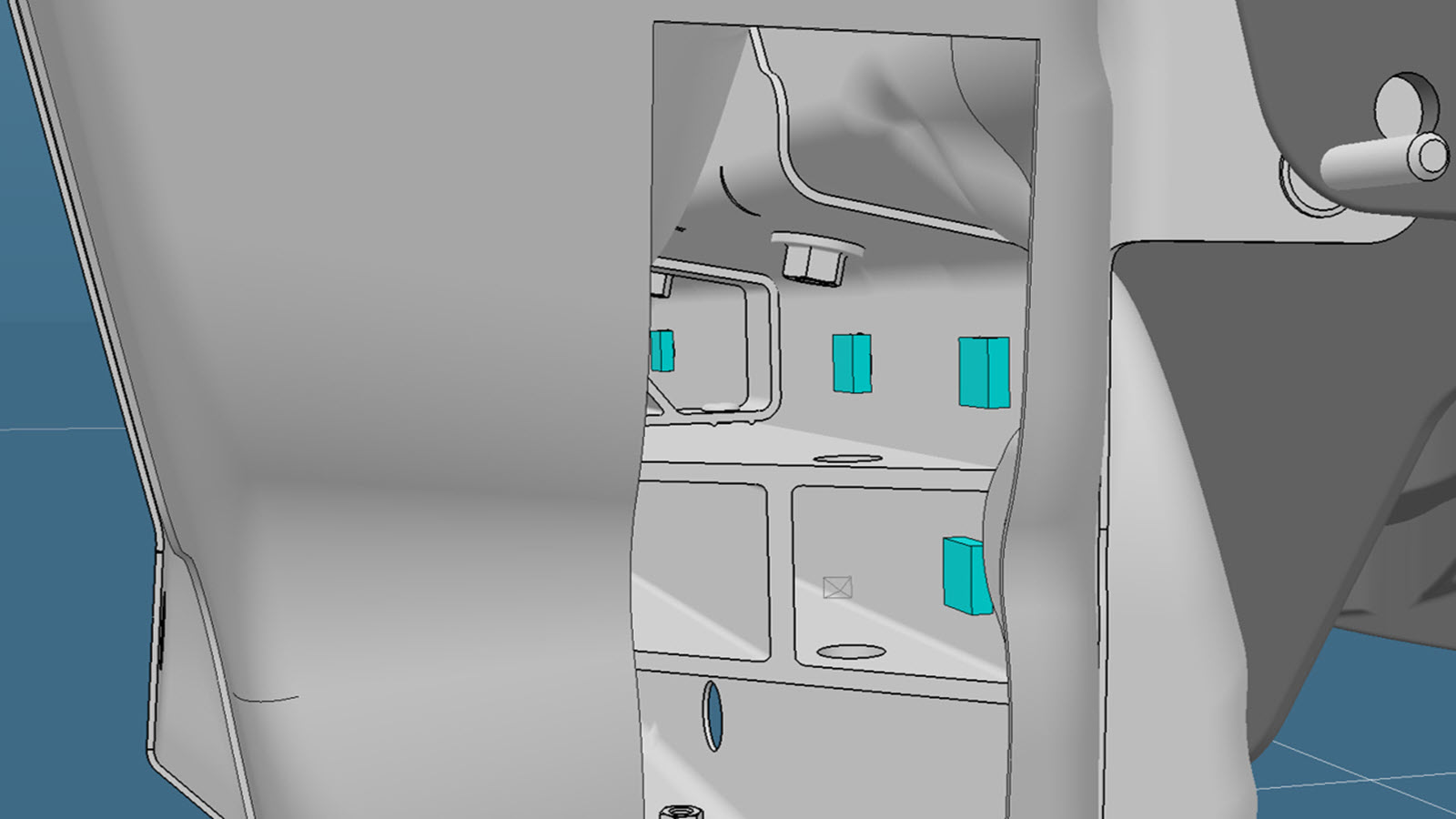

Predisporre l'installazione.
- o bulloni
- Dado

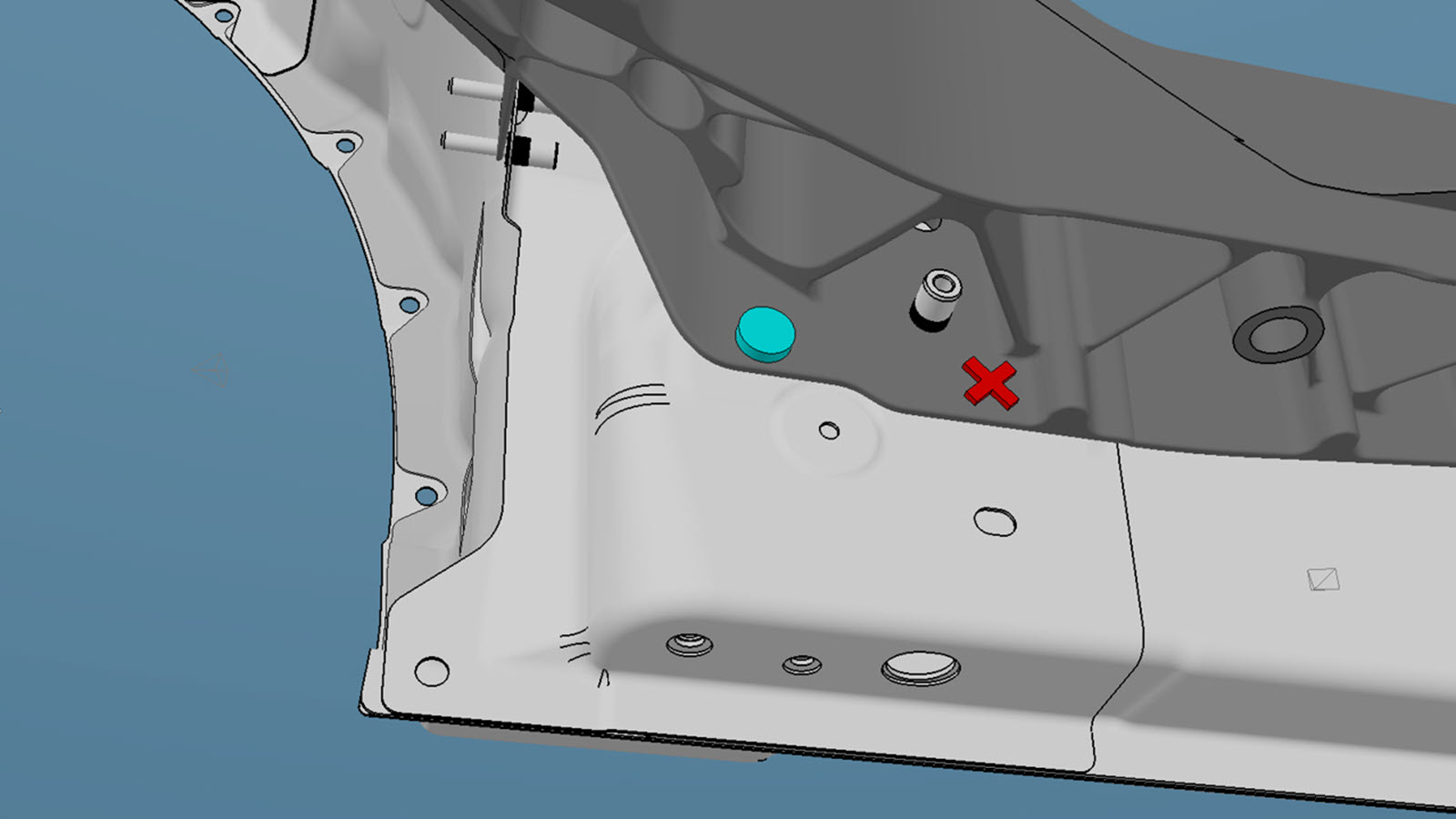

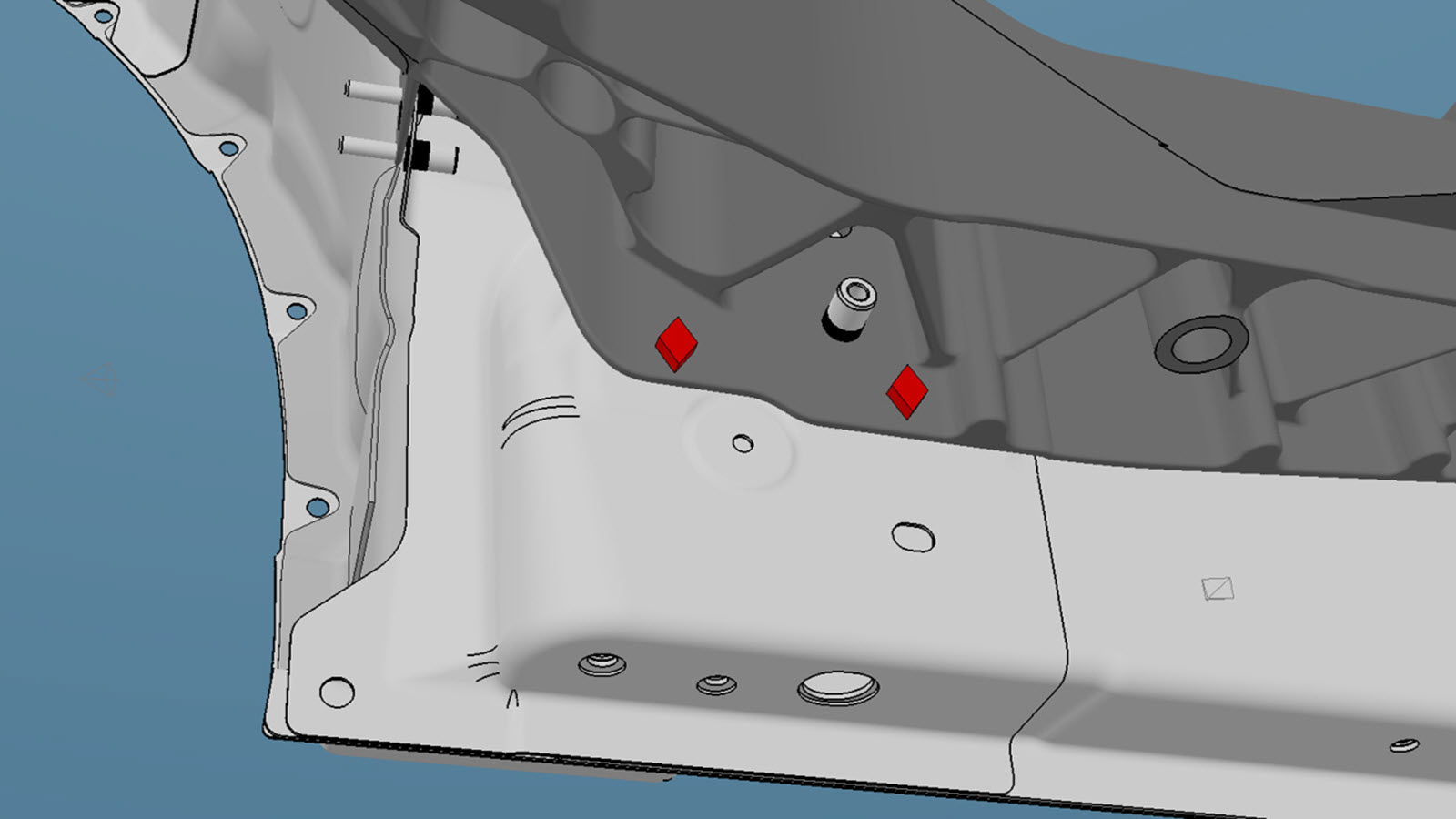

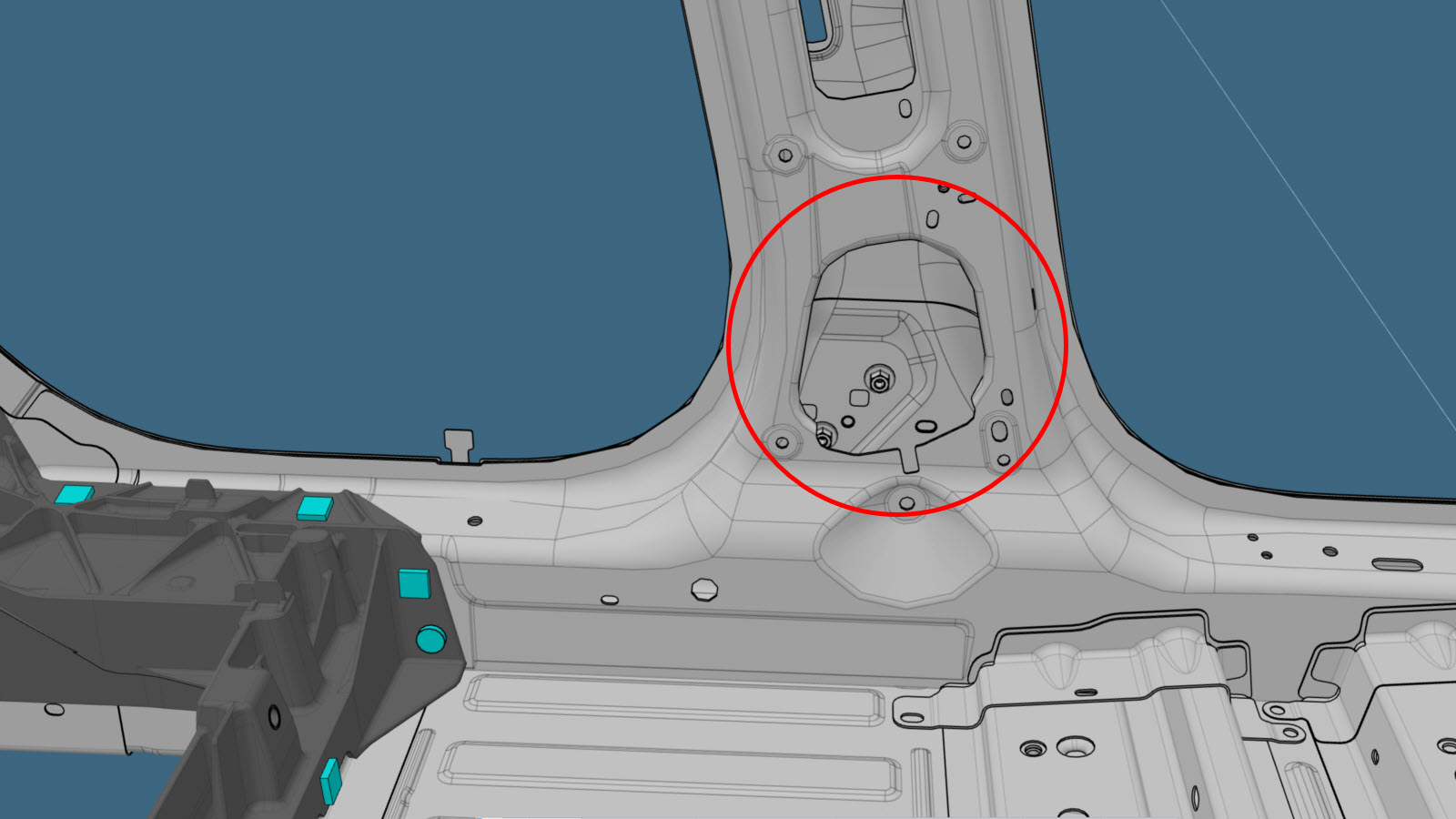

Installare il dado (numero parte Tesla 1118837-00-A) attraverso il foro del montante B dove si trova il sistema di avvolgimento della cintura di sicurezza (indicato in rosso).
Predisporre l'installazione.
Nota

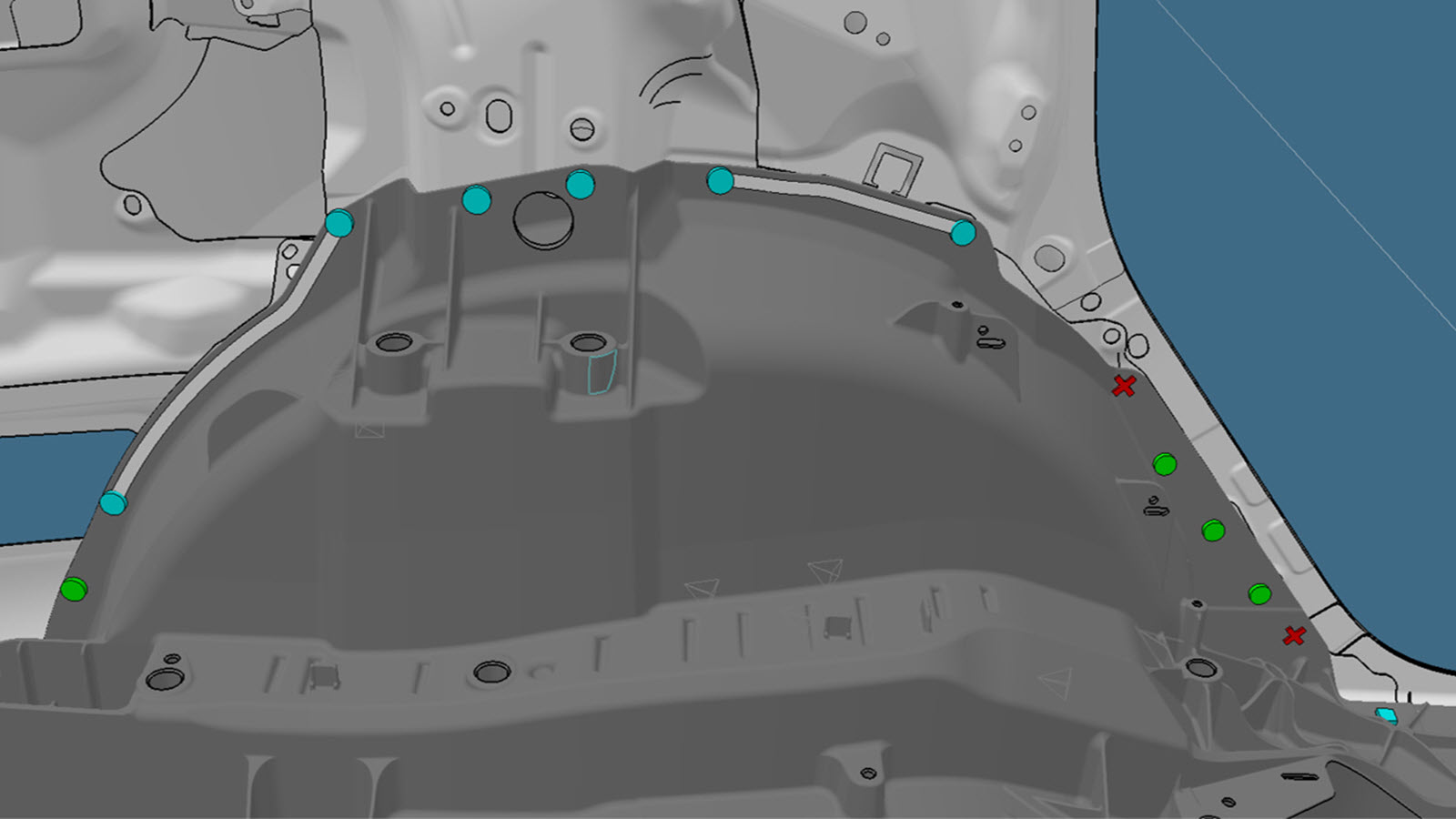

Una X rossa indica la posizione in cui un dispositivo di fissaggio installato in fabbrica non viene sostituito.
o rivetti, 4,8 mm

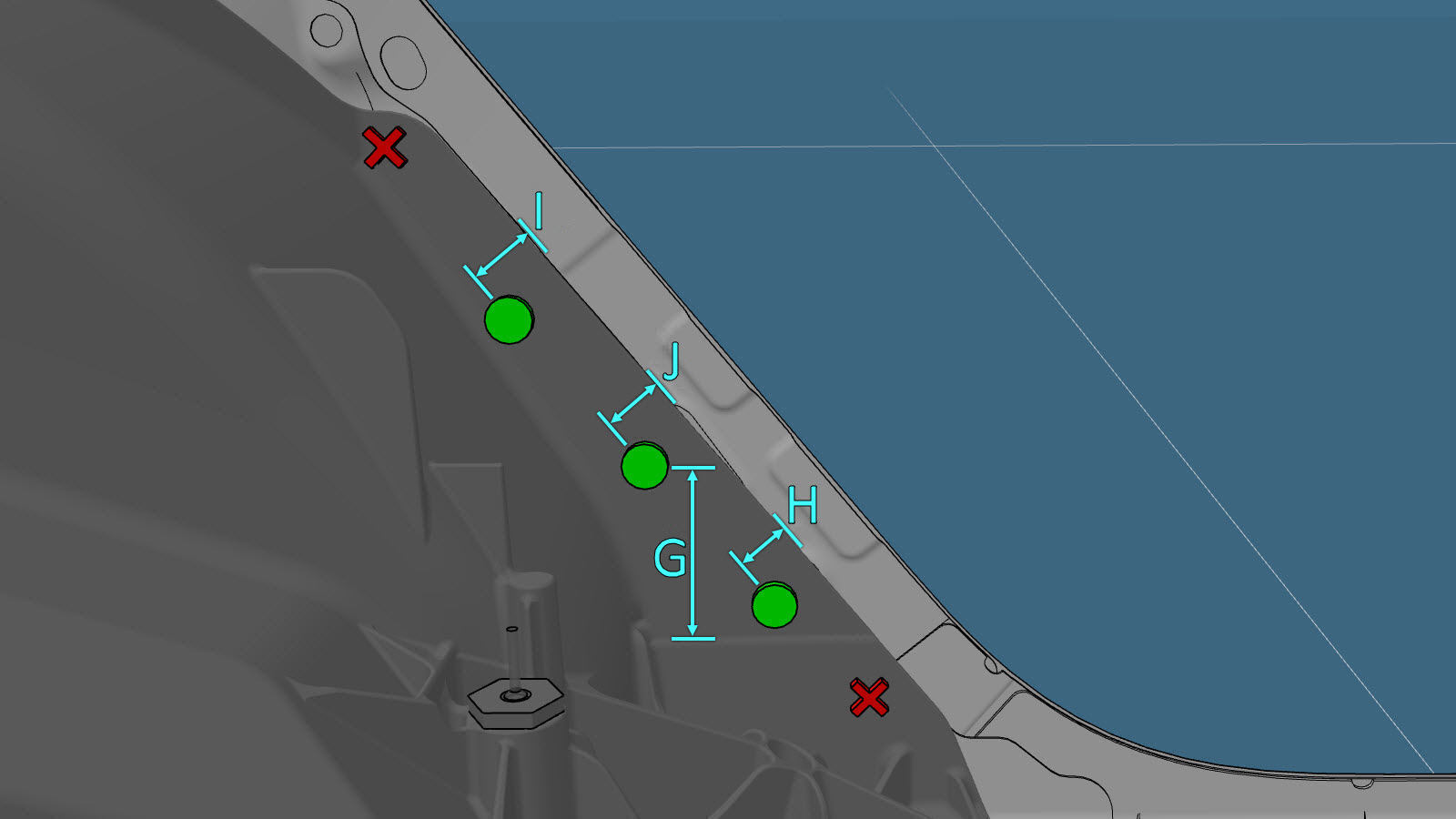

- G = 79 mm.
- H = 24 mm.
- I = 28 mm.
- J = 26 mm.
o rivetti strutturali ad alta resistenza, 6,5 mm

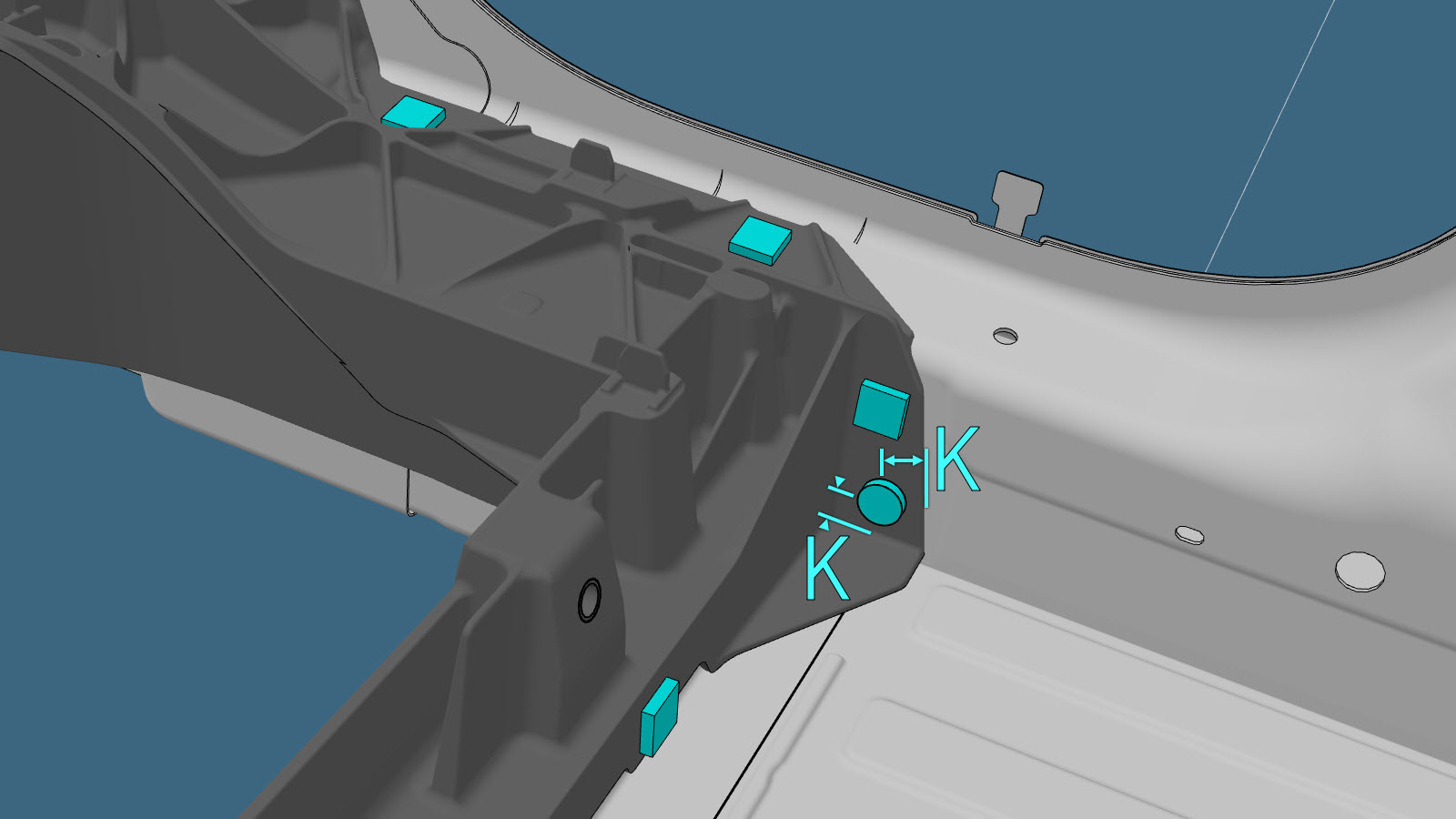

- K = 17 mm.

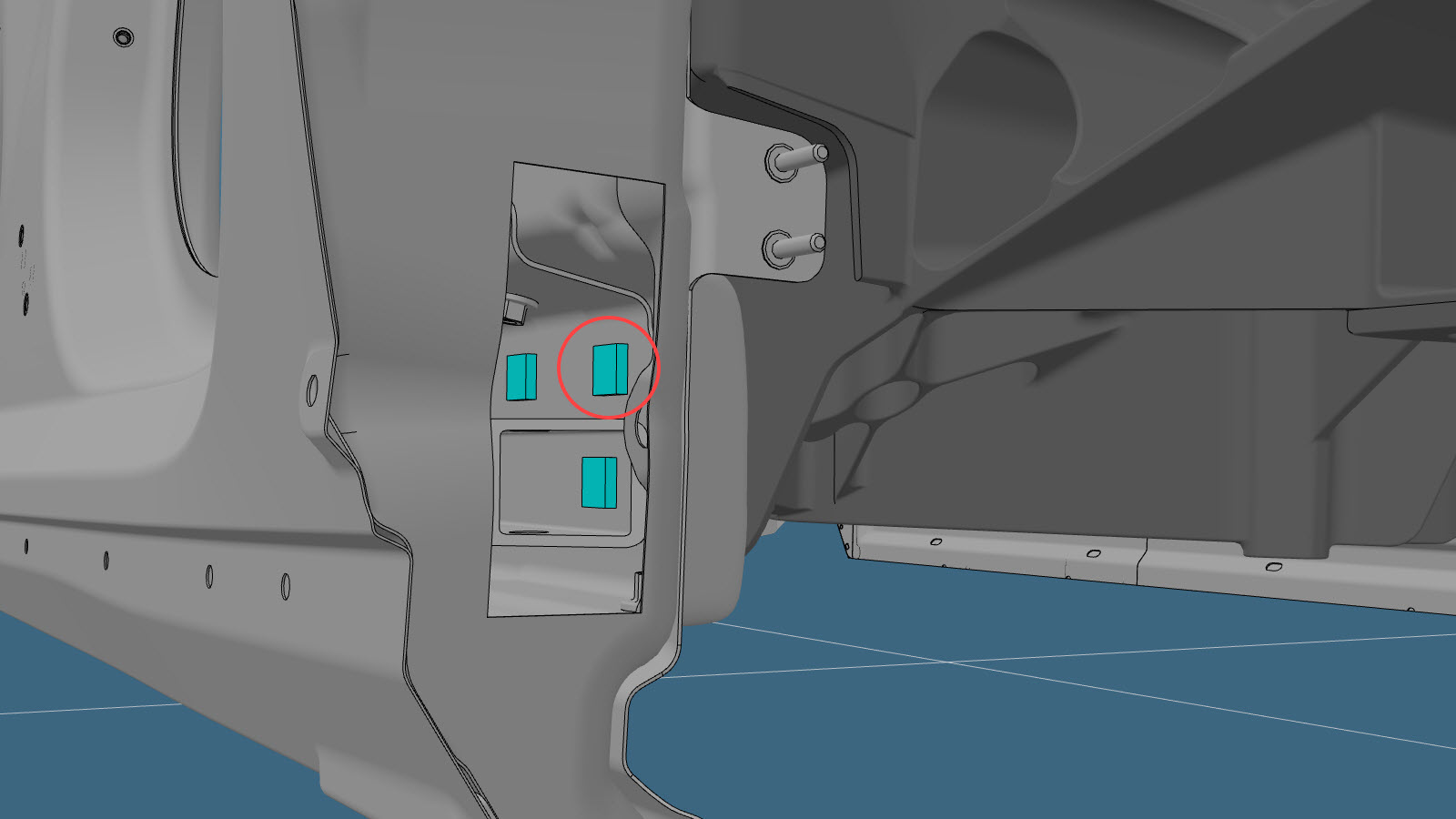

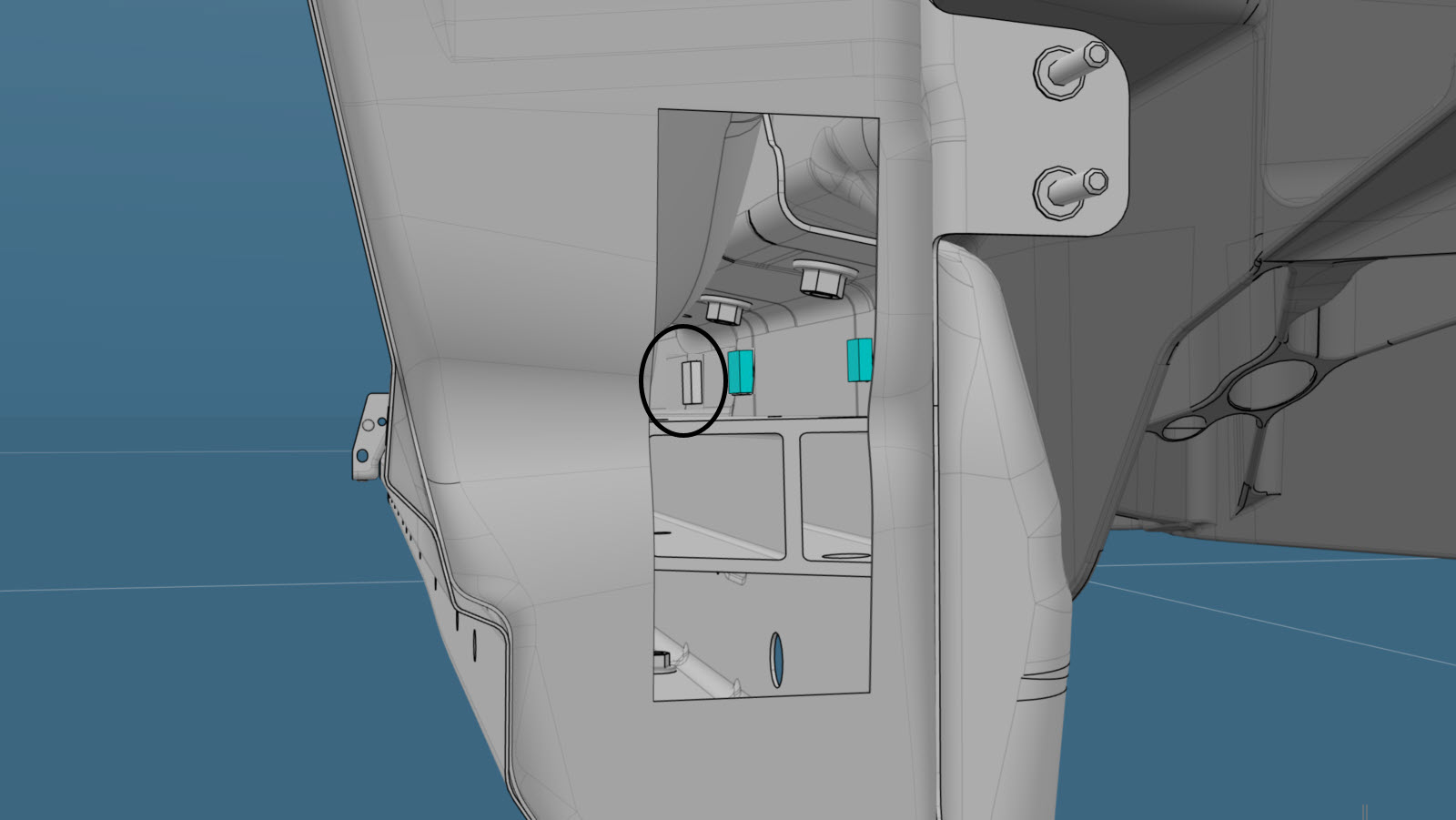

o bulloni
Nota
Il bullone cerchiato in rosso viene sostituito solo se era presente sul componente originale.
Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
Installare il/i nuovo/i componente/i.
Serrare i bulloni come segue:
- SEMS,[FL],HX,M8x23.5,[109],G1009,PTC bullone e rondella (numero parte Tesla 1063260-00-C) installati orizzontalmente nella soglia: 31 Nm.
- Bulloni installati in senso verticale nella soglia: 35 Nm.
- Bulloni installati in senso orizzontale nella soglia: 31 Nm.
- Bulloni di fissaggio della traversa pianale al sottoscocca posteriore pressofuso (numero parte Tesla 1120935-00-A): 28 Nm.
Installare il Piastra terminale guida posteriore (per sottoscocca pressofuso monopezzo) SX e DX.
Installare il Staffa a boomerang (inferiore) SX e DX.
Prepararsi all'installazione delle coperture della finestra di accesso.

o rivetti, 4,8 mm

Nota
Se posizionata correttamente, la copertura si sovrappone di 5 mm ai bordi superiore, inferiore e interno della finestra di accesso. La copertura si sovrappone inoltre di 27 mm al bordo esterno della finestra di accesso.
Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e delle coperture della finestra di accesso.
Installare le coperture della finestra di accesso.
Installare Gruppo laterale pannello posteriore (per sottoscocca pressofuso monopezzo).
Eseguire le eventuali operazioni post-riparazione necessarie.
