Staffe portapacchi

Codice modifica: 10100133802, 10100133902 NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione e assistenza in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione e assistenza in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga richiesto esplicitamente di farlo. A seconda dei danni al veicolo, potrebbero essere necessarie riparazioni aggiuntive.

Elenco parti

Quantità Descrizione Immagine / Note

1 ciascuno, secondo necessità

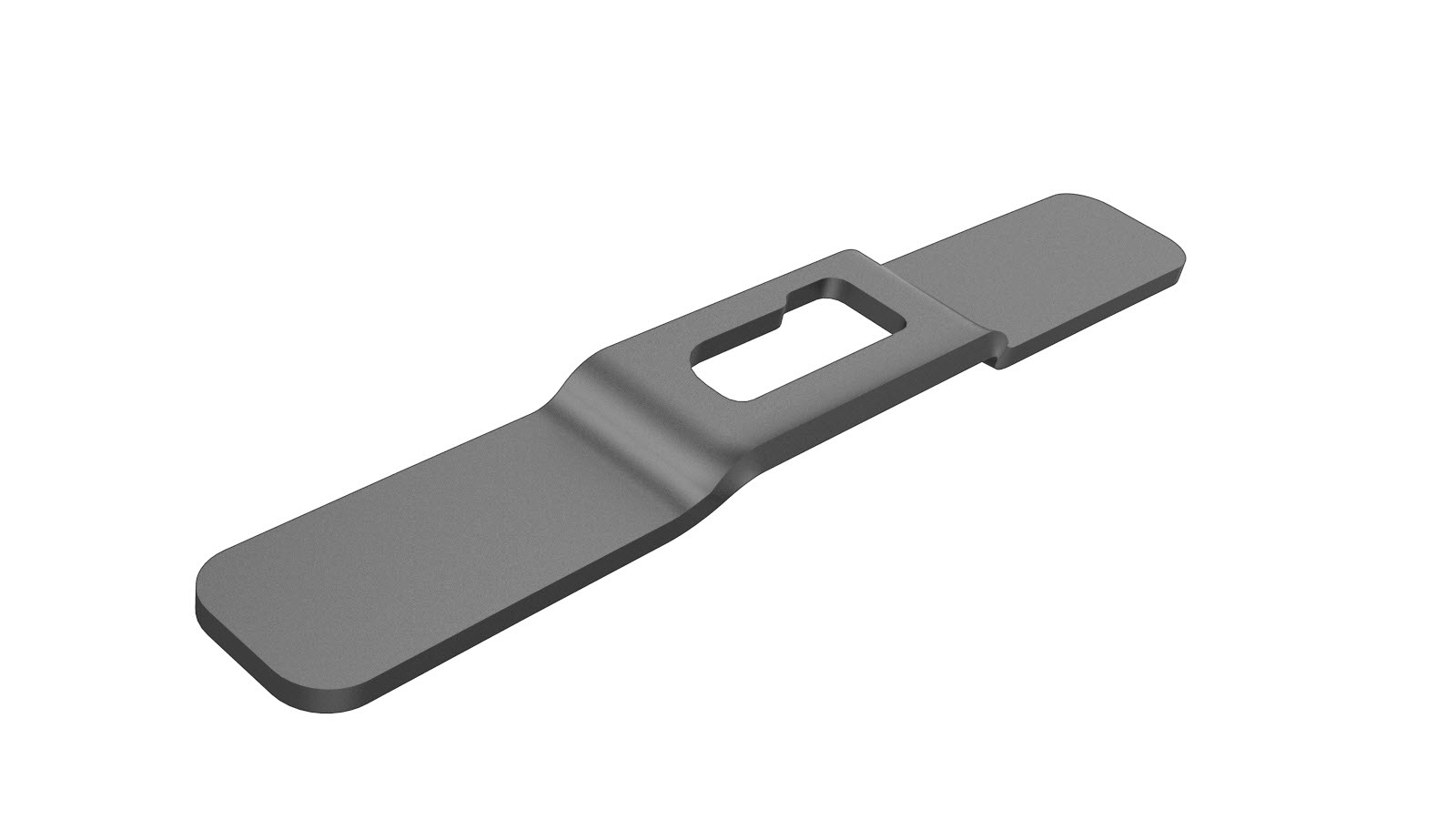

MY BIW BSO ROOF RACK BRKT LH SVC E-COATED (staffa portapacchi – anteriore SX)

MY BIW ROOF RACK BRKT RH SVC E-COATED (staffa portapacchi – anteriore DX)

MY BIW BSO ROOF RACK BRKT RR LH SVC E-COATED (staffa portapacchi – posteriore SX)

MY BIW ROOF RACK BRKT RR RH SVC E-COATED (staffa portapacchi – posteriore DX)
Nota
Ciascuna staffa portapacchi (anteriore SX, anteriore DX, posteriore SX e posteriore DX) ha un numero di parte differente. Ordinare la staffa di ricambio corretta in base alla staffa da sostituire.
2 Rivetto Flow-Form S38

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

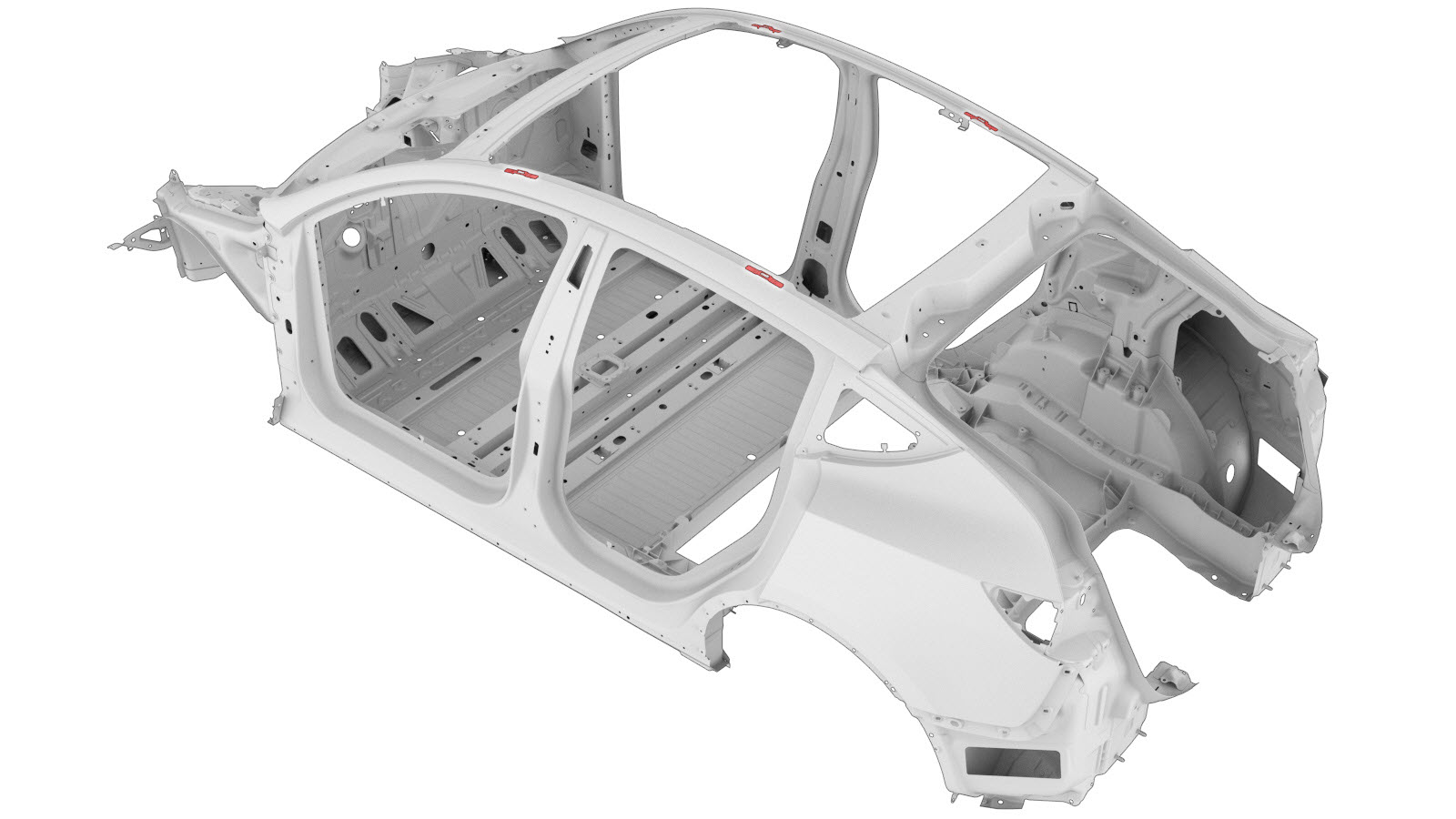

Procedura di riparazione

  1. Rimuovere Glass - Roof - Fixed (Remove and Replace).
  2. Rimuovere Airbag - Curtain - LH (Remove and Replace).

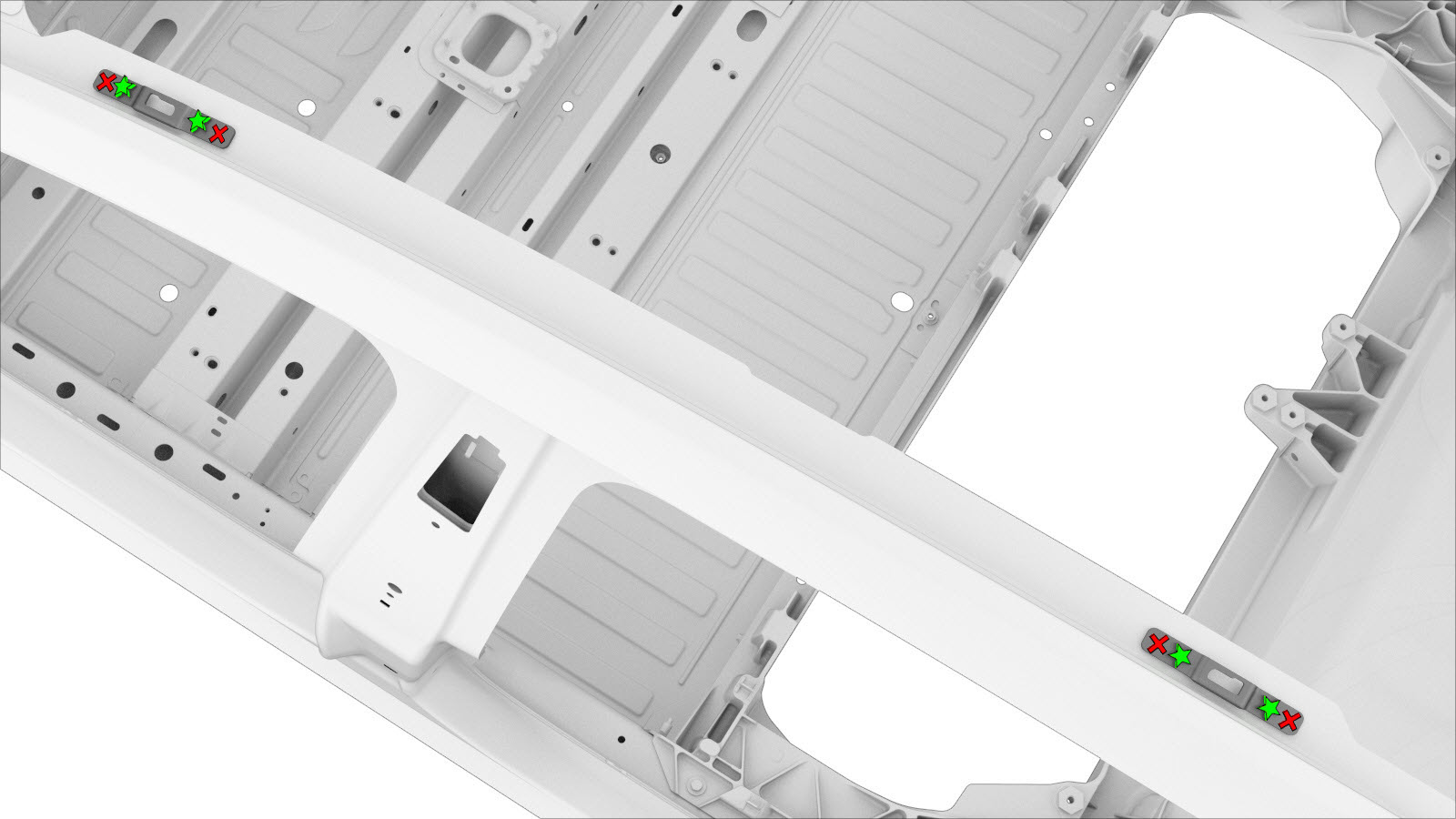

  3. Rimuovere il componente originale.
    • o saldature a punti di fabbrica
  4. Predisporre l'installazione.
    Nota
    Una X rossa indica la posizione in cui un dispositivo di fissaggio installato in fabbrica non viene sostituito. Fissare questo punto utilizzando solo adesivo strutturale.

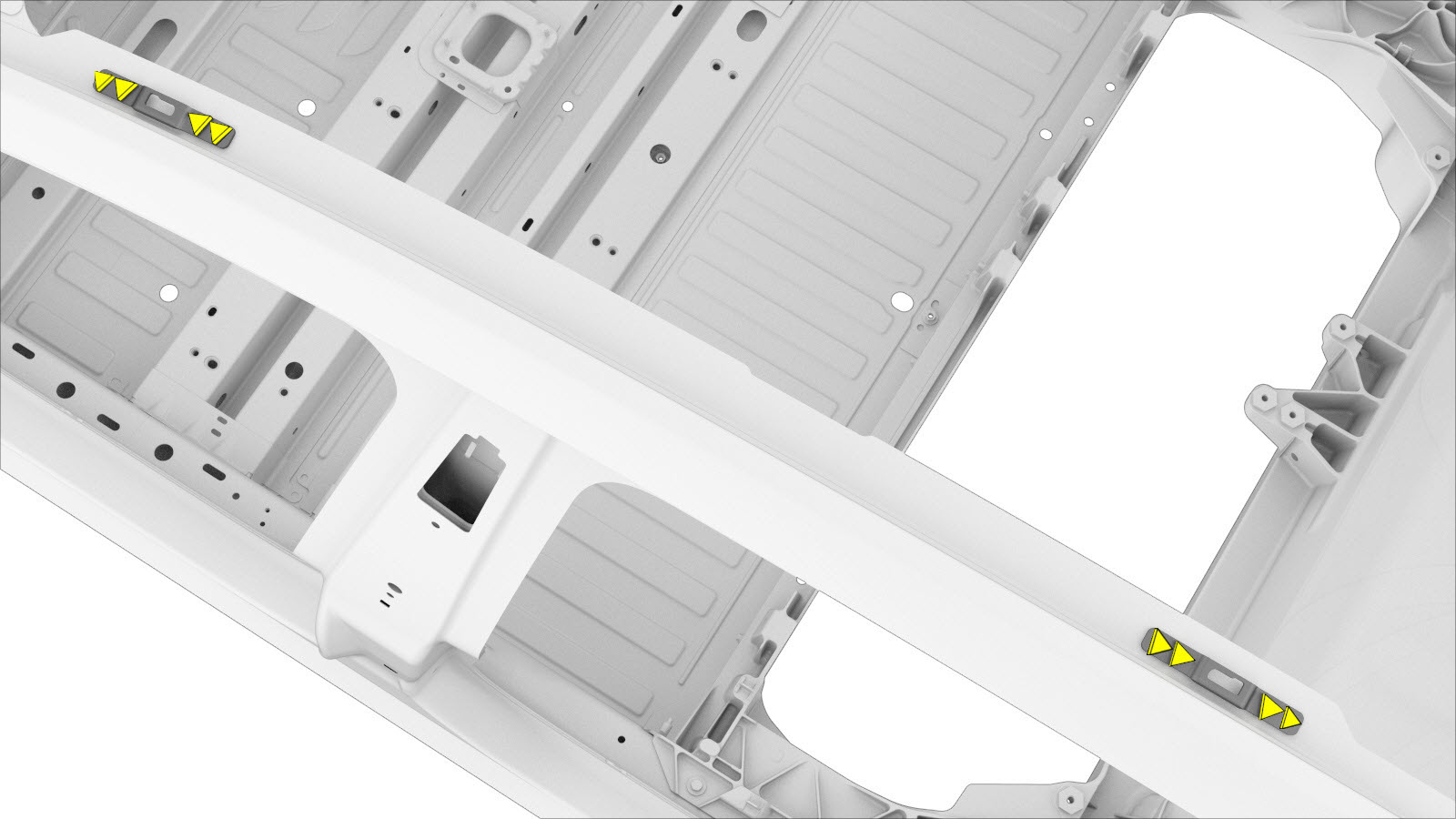

  5. Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
  6. Installare i nuovi componenti.
  7. Eseguire le eventuali operazioni post-riparazione necessarie.
  8. Installare il Airbag - Curtain - LH (Remove and Replace).
  9. Installare il Glass - Roof - Fixed (Remove and Replace).
