Coperchio fissaggio sottotelaio

Informazioni sulla riparazione

Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.
Posizionare correttamente il veicolo su un ponte sollevatore quando si esegue questa procedura.

Elenco parti


Quantità	Descrizione	Immagine / Note

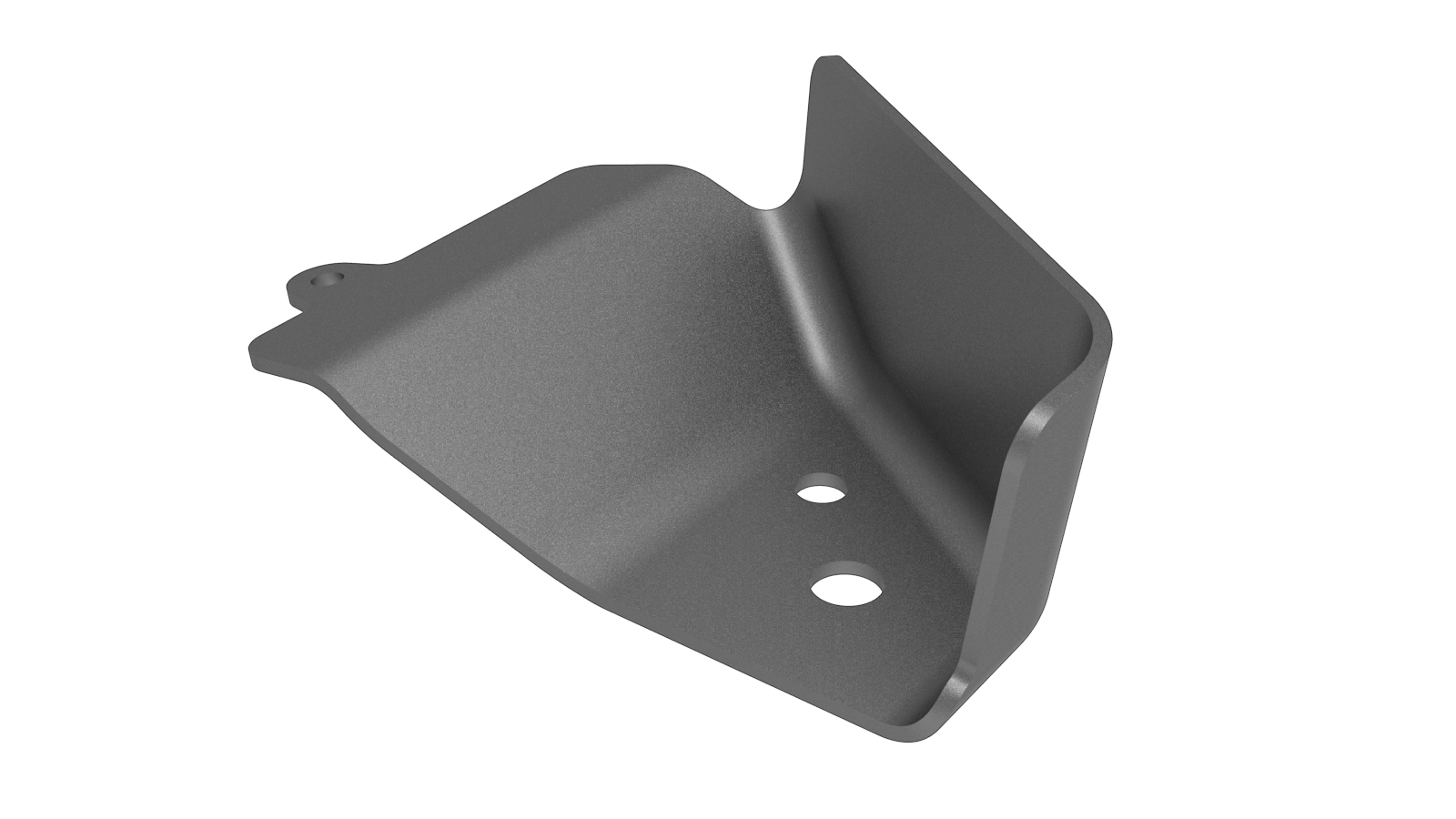

1	BRACKET - SUBFRAME CAP ATTACHMENT (coperchio fissaggio sottotelaio anteriore)

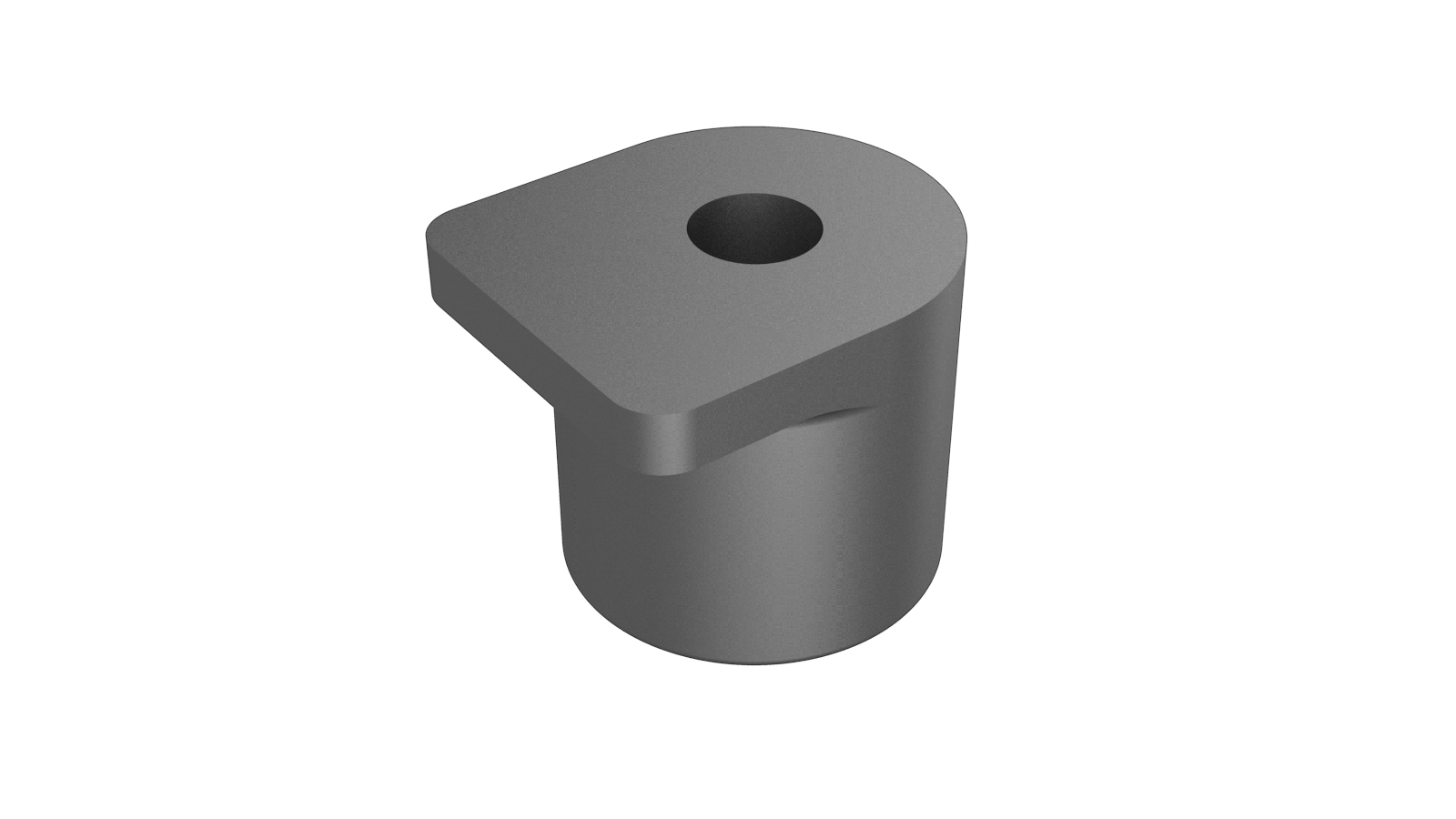

1	COLLAR - SUBFRAME FRONT (collare fissaggio sottotelaio anteriore)
7	Rivetto strutturale a flangia ad alta resistenza, 6,5 mm
1	Bullone , HF,M12-1.75X99,[109],ZNFL,CMAT	Numero parte Tesla 1461643-00-A.

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

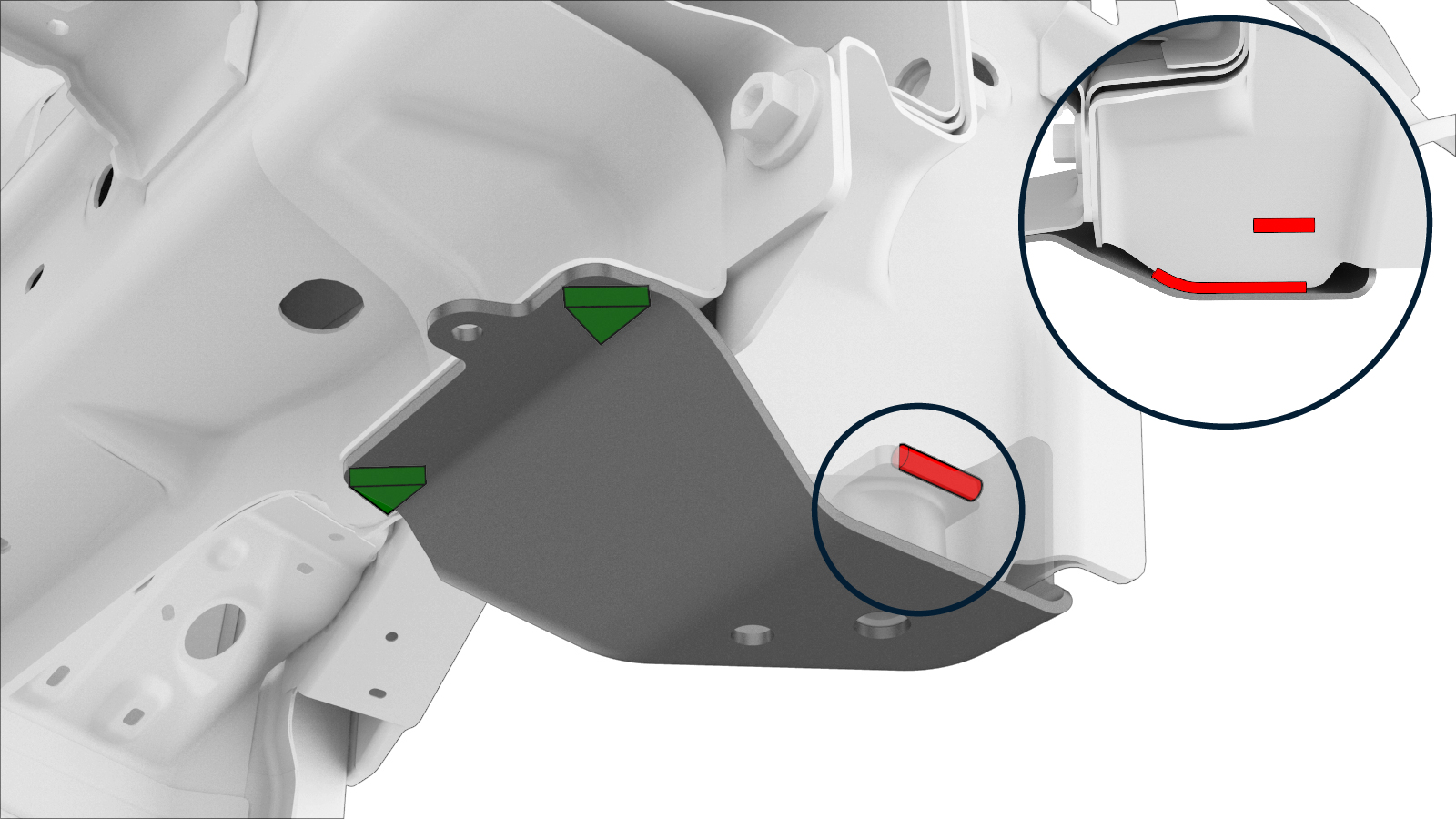

Rimuovere il componente originale.

o saldature a punti di fabbrica

Saldatura GMA

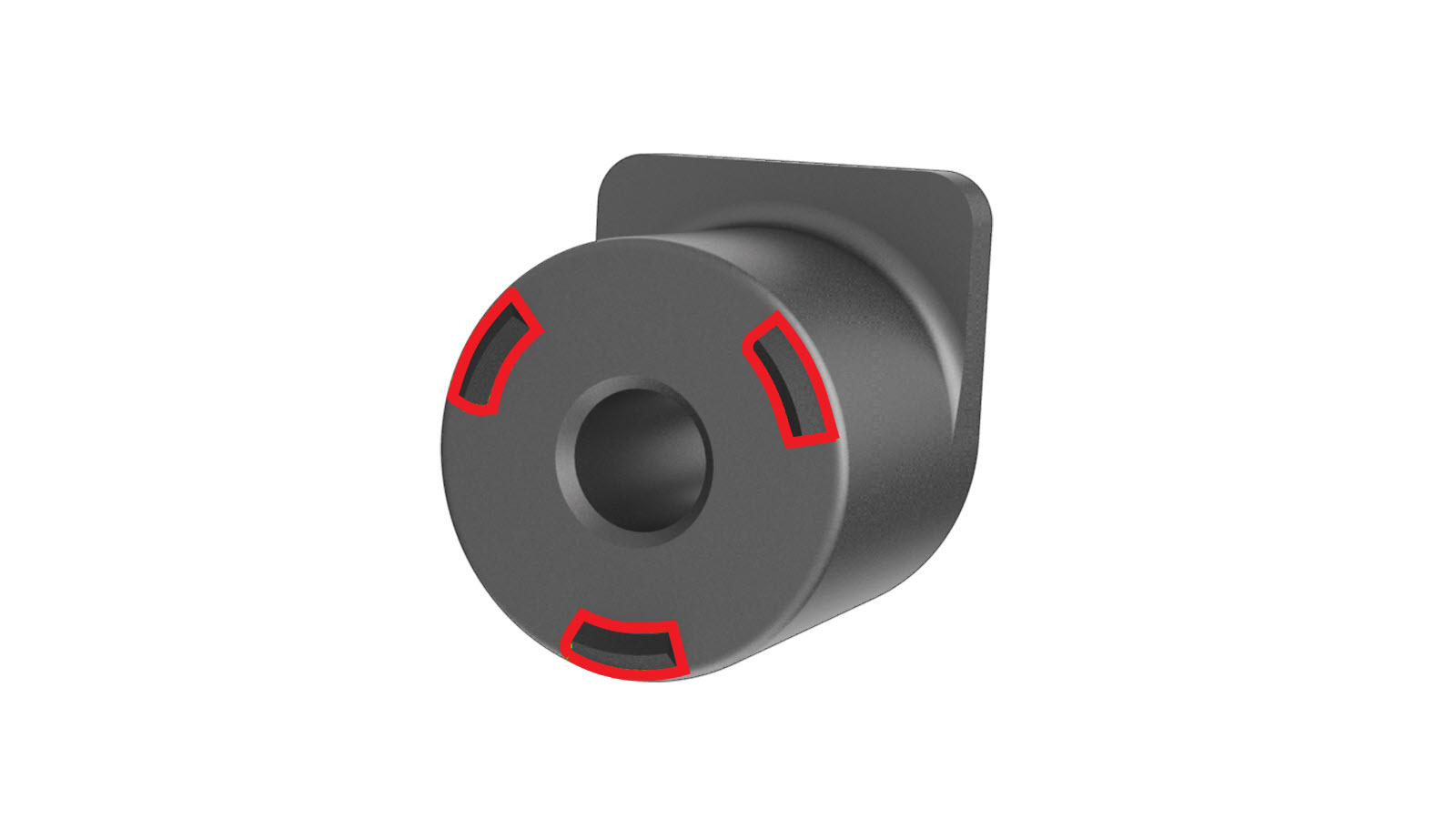

Levigare le parti sollevate di COLLAR - SUBFRAME FRONT (evidenziate in rosso) per realizzare una superficie di accoppiamento piatta.

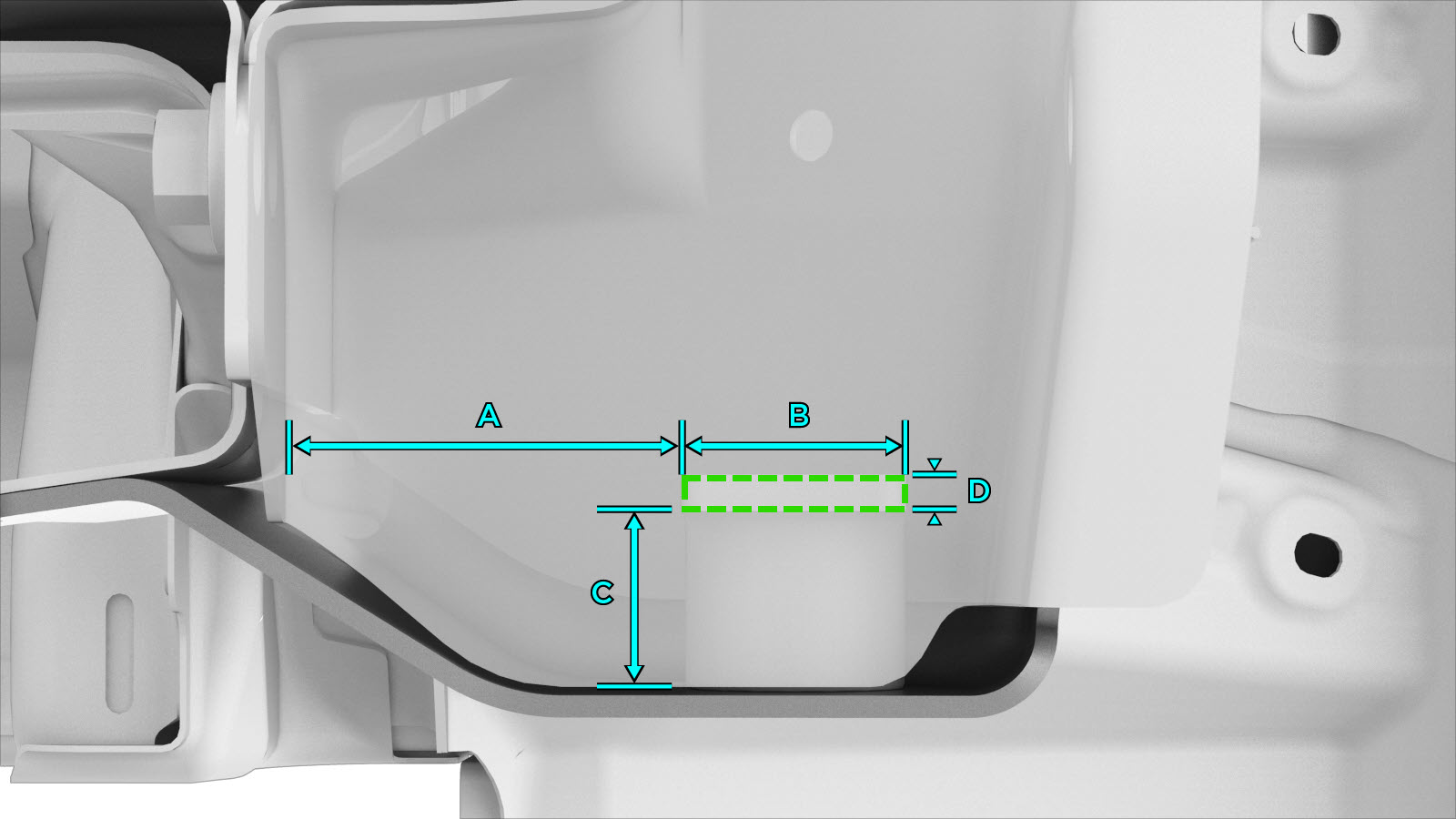

Realizzare un'apertura in FRONT SUBFRAME SUPPORT PANEL per una saldatura GMA.
Linea/punto di riferimento
- A = 56 mm
- B = 24 mm
- C = 24 mm
- D = 5 mm
Linea di taglio

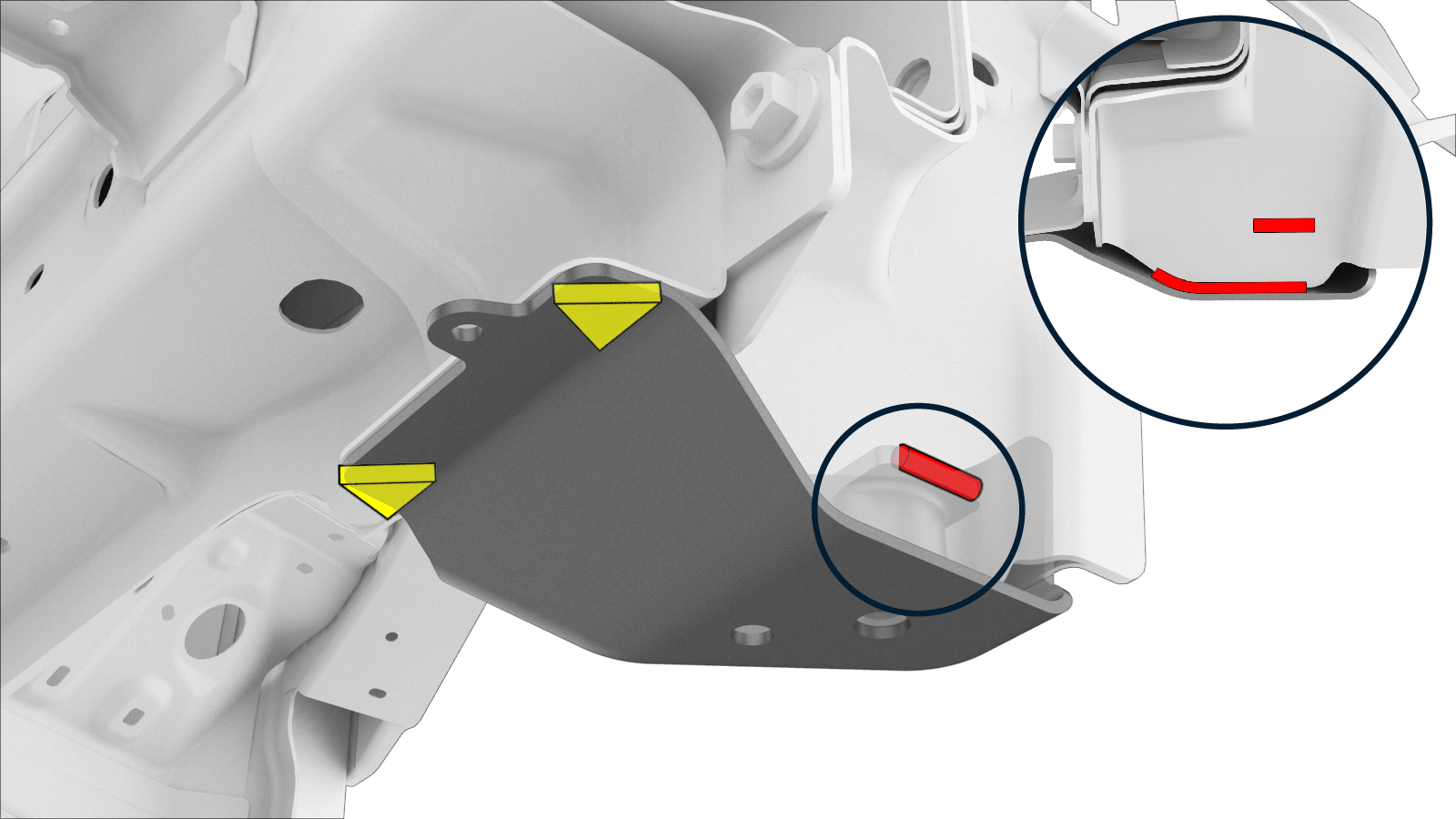

Predisporre l'installazione.
o rivetti strutturali ad alta resistenza, 6,5 mm
o saldature a fori in acciaio
Nota
Praticare un foro di 11 mm per ciascuna saldatura a fori in acciaio.

o bulloni
Nota
Utilizzare il bullone e un ponte sollevatore per posizionare BRACKET - SUBFRAME CAP ATTACHMENT e COLLAR - SUBFRAME FRONT per la saldatura GMA.

Saldatura GMA
Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.

Nota
Non applicare l'adesivo strutturale sulle superfici di accoppiamento tra COLLAR - SUBFRAME FRONT e BRACKET - SUBFRAME CAP ATTACHMENT.

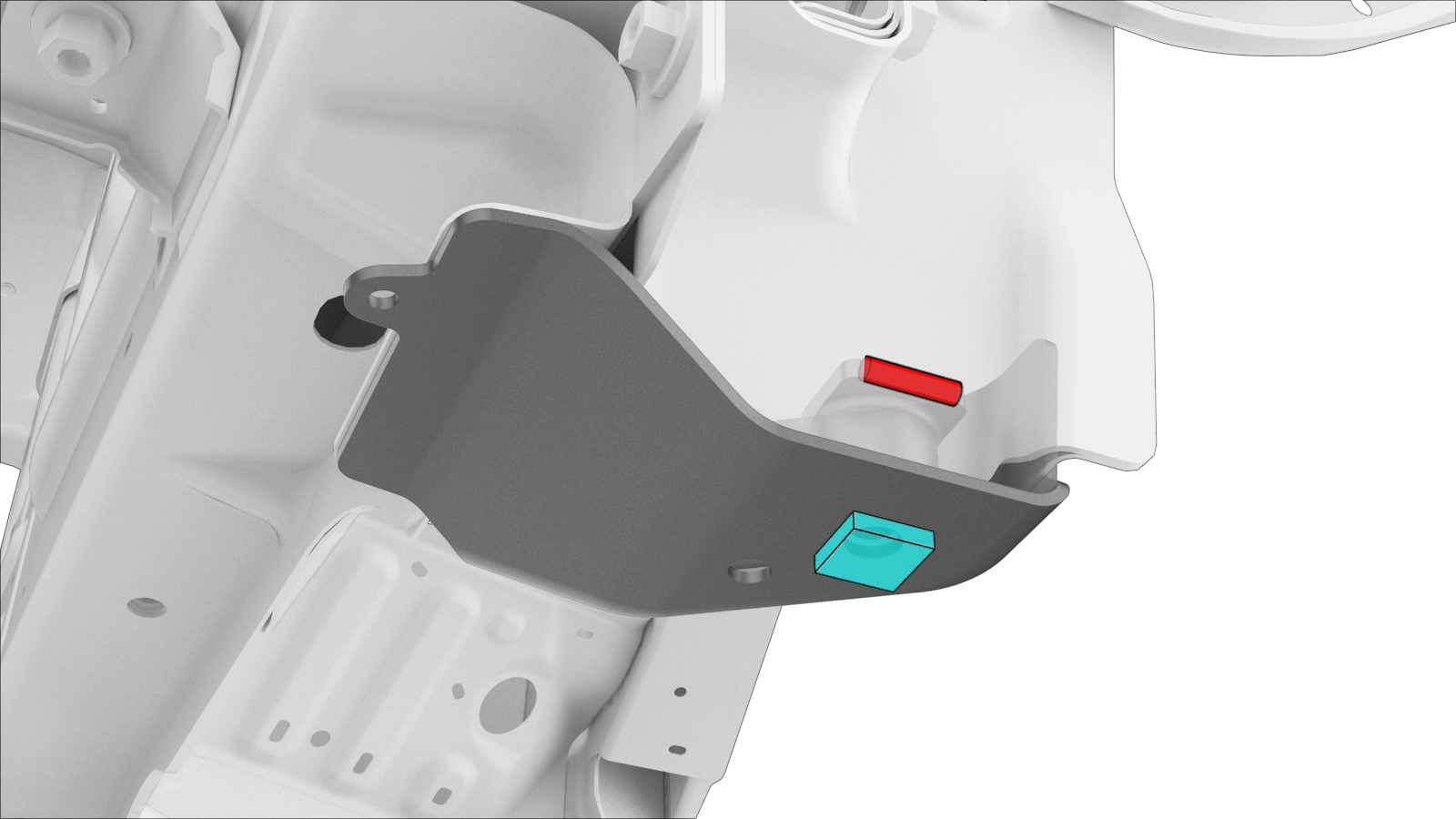

Installare il/i nuovo/i componente/i.
Serrare il bullone a 10 Nm.
Nota
Serrare il bullone per inserire completamente COLLAR - SUBFRAME FRONT su BRACKET - SUBFRAME CAP ATTACHMENT prima della saldatura GMA.

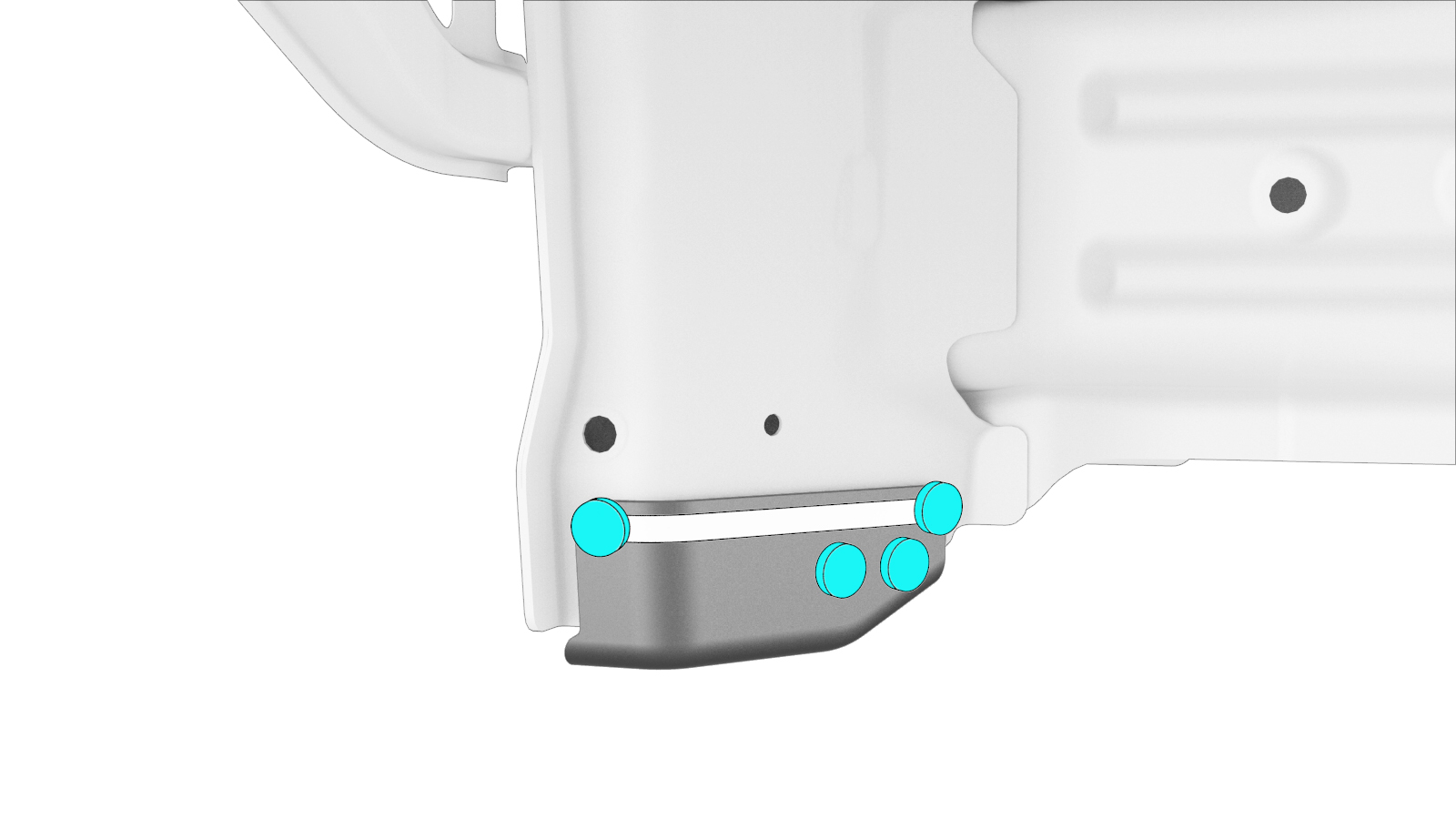

Eseguire una saldatura GMA.
Saldatura GMA
o saldature a fori in acciaio

Avvertenza
La mancata osservanza di tutte le precauzioni di sicurezza per la saldatura, incluso l'uso di dispositivi di protezione individuale, potrebbe causare gravi lesioni personali o danni alla proprietà. Solo i tecnici che hanno completato la formazione sulla saldatura approvata da Tesla sono autorizzati a saldare componenti strutturali sui veicoli Tesla.

Avvertenza
Per mantenere l'integrità in caso di incidente del veicolo, utilizzare esclusivamente fili per saldatura approvati e saldatrici GMA approvate per eseguire una saldatura GMA sui veicoli Tesla. Fare riferimento a Saldatrici e filo per saldatura GMA (gas metal arc) approvati per informazioni sulle saldatrici GMA e sui fili per saldatura GMA approvati.

Avvertenza
Non effettuare saldature su un veicolo Tesla prima di aver eseguito la procedura di isolamento elettrico del veicolo (consultare il Manuale di manutenzione specifico del veicolo per ulteriori informazioni sulla procedura di isolamento elettrico del veicolo). Eventuali operazioni di saldatura su un veicolo Tesla con un sistema ad alta o bassa tensione eccitato potrebbe danneggiare i componenti del veicolo.

Nota
Prima di eseguire la saldatura GMA, effettuare una saldatura di prova utilizzando del materiale dello stesso calibro e tipo per assicurarsi che le impostazioni dell'attrezzatura di saldatura diano un risultato soddisfacente.

Nota
Una volta completata la saldatura GMA, rimuovere e gettare il bullone che fissa COLLAR - SUBFRAME FRONT su BRACKET - SUBFRAME CAP ATTACHMENT.
Eseguire le eventuali operazioni post-riparazione necessarie.
