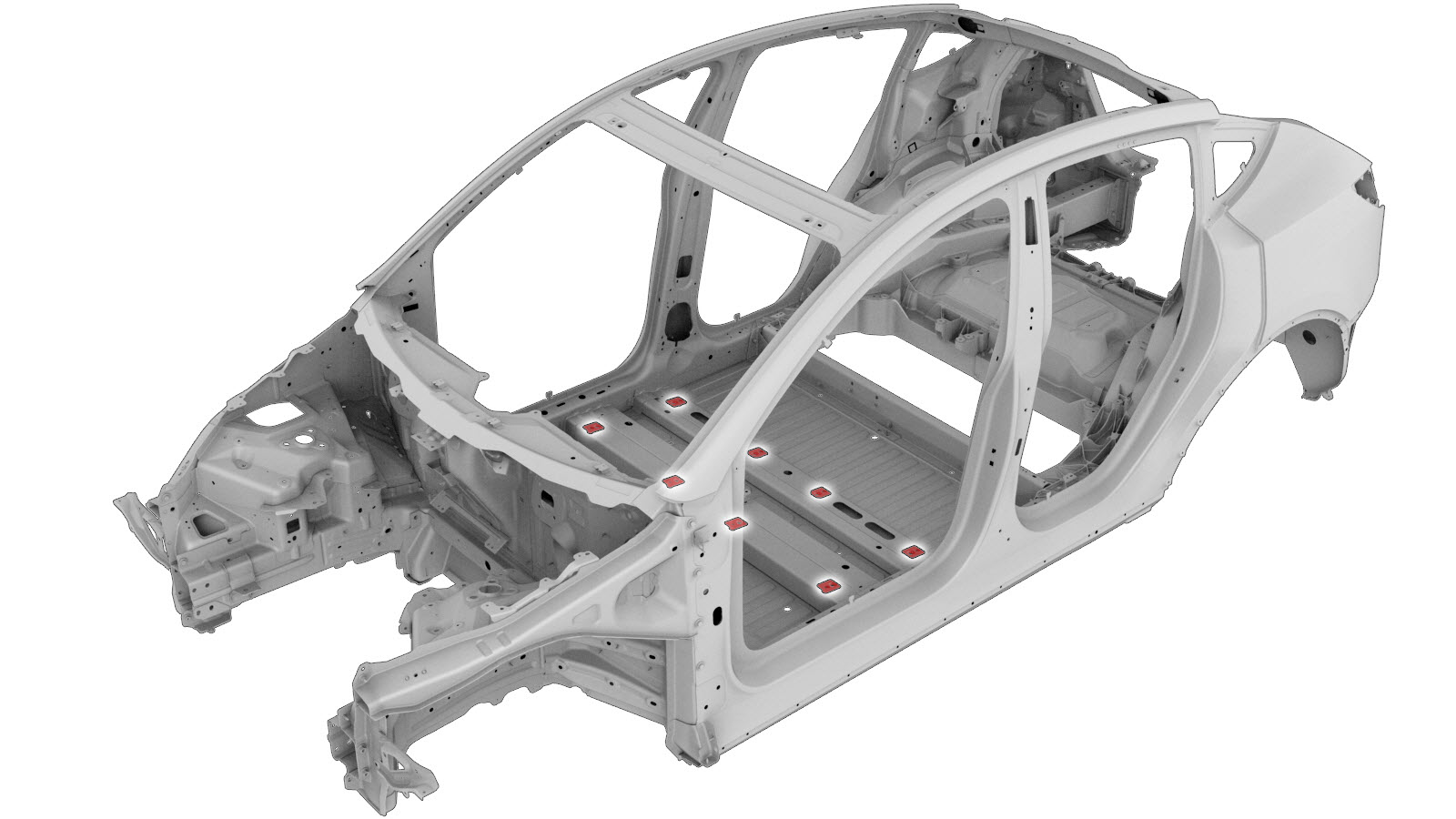

Rinforzi dei supporti dei sedili anteriori

Codice modifica: 10100302102 NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga detto esplicitamente di farlo. Aggiungere eventuali procedure meccaniche associate e necessarie per eseguire questa procedura.

Elenco parti

Quantità Descrizione Immagine / Note

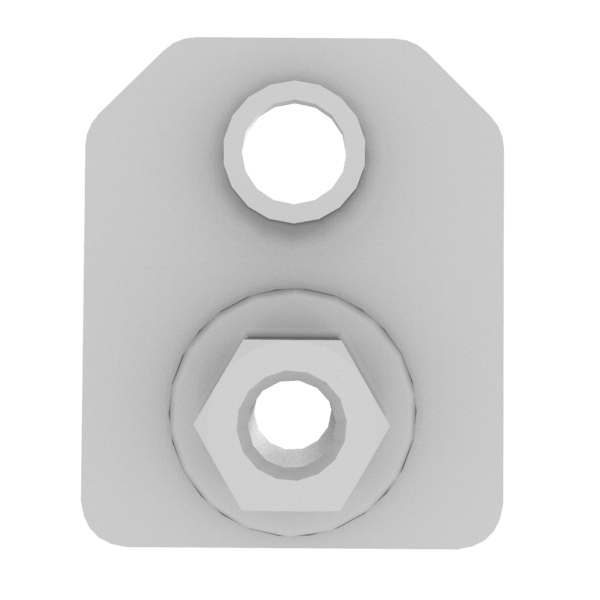

1 ASY – FSF SEAT MOUNT REINF (rinforzo supporto sedile anteriore – anteriore e posteriore esterno)
Informational PurposesAn informational icon, calling your attention
Nota
Questa parte sostituisce tutti i rinforzi dei supporti anteriori e posteriori esterni dei sedile anteriori. Non sostituisce i rinforzi dei supporti posteriori interni dei sedili anteriori.

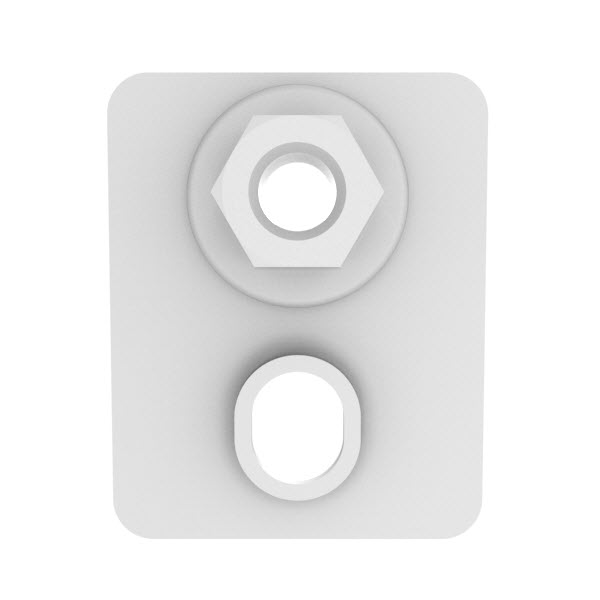

1 MY ASY – REINF FSR CROSSMEMBER INBOARD SVC E-COATED (rinforzo supporto sedile anteriore – posteriore interno)
Informational PurposesAn informational icon, calling your attention
Nota
Questa parte sostituisce solo i rinforzi dei supporti posteriori interni dei sedili anteriori; non sostituisce i rinforzi dei supporti anteriori o posteriori esterni dei sedili anteriori.

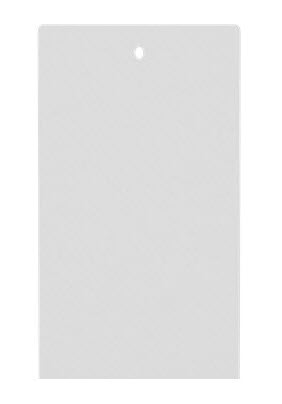

1 SIGILLANTE PANNELLO PIANALE M3

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

  1. .
  2. .
  3. Per il rinforzo del supporto del sedile da sostituire, eseguire un foro sotto il pannello del pianale per accedere al componente danneggiato.

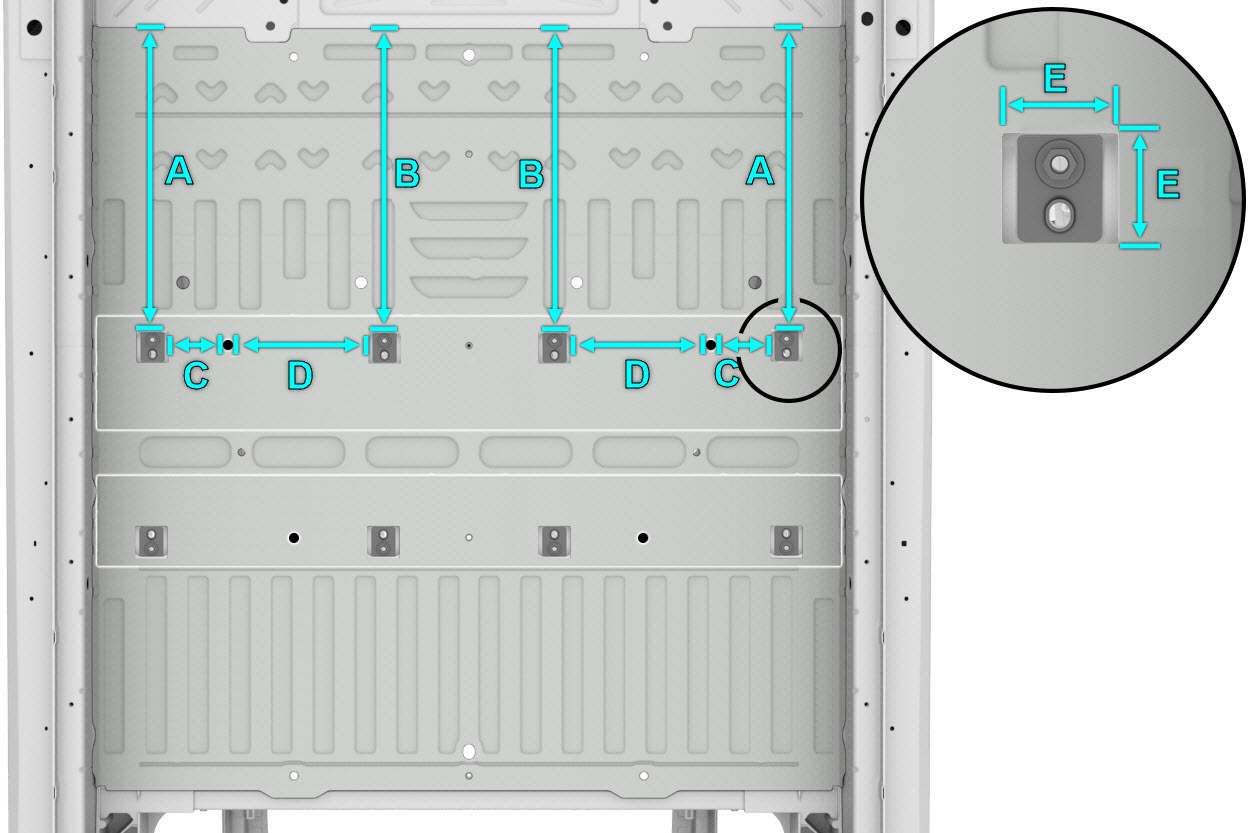

    Supporti anteriori:
    • Linea/punto di riferimentoA = 564 mmB = 562 mmC = 104 mmD = 253 mmE = 56 mm
    Informational PurposesAn informational icon, calling your attention
    Nota
    Non tagliare il pannello del pianale sotto al supporto che non deve essere sostituito.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Non danneggiare le traverse del pianale quando si esegue il taglio del pannello del pianale.

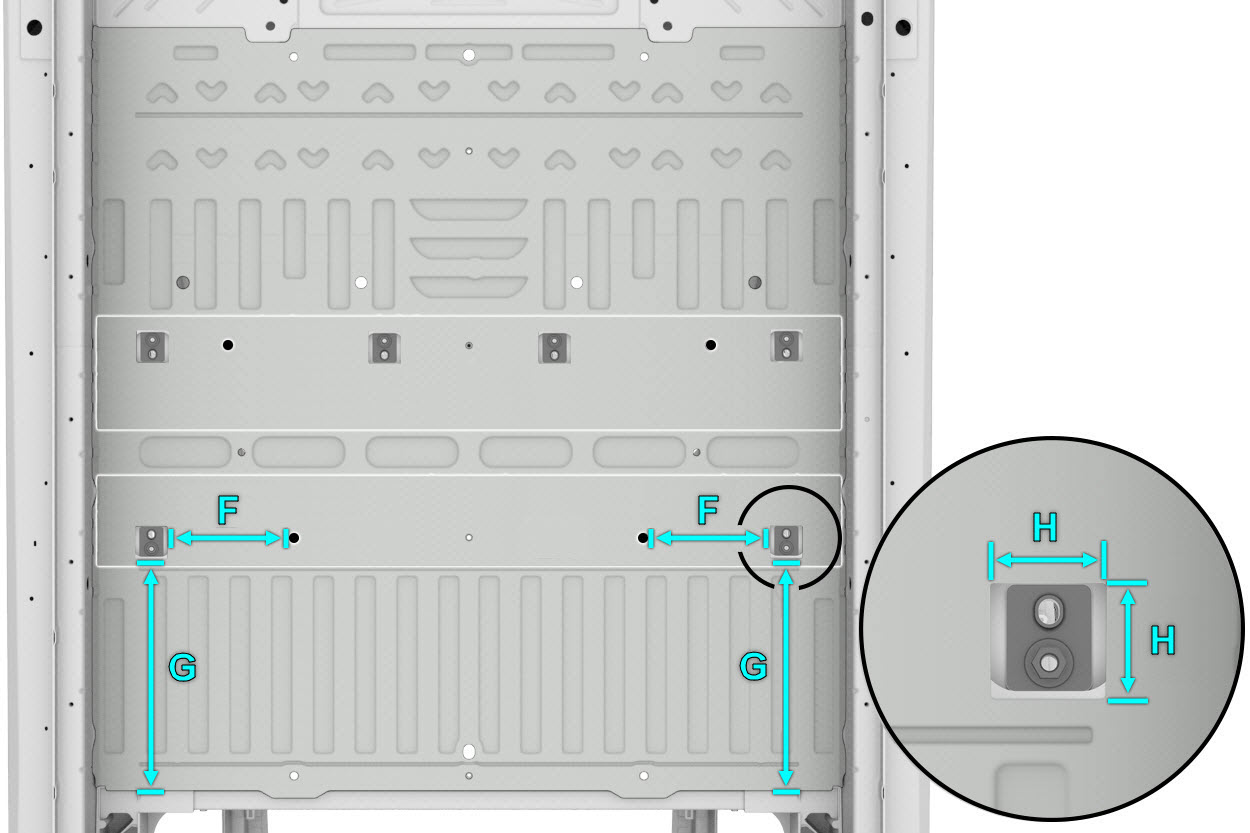

  4. Per il rinforzo del supporto del sedile da sostituire, eseguire un foro sotto il pannello del pianale per accedere al componente danneggiato.
    Supporti posteriori esterni:
    • Linea/punto di riferimentoF = 227 mmG = 433 mmH = 60 mm
    Informational PurposesAn informational icon, calling your attention
    Nota
    Non tagliare il pannello del pianale sotto al supporto che non deve essere sostituito.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Non danneggiare le traverse del pianale quando si esegue il taglio del pannello del pianale.

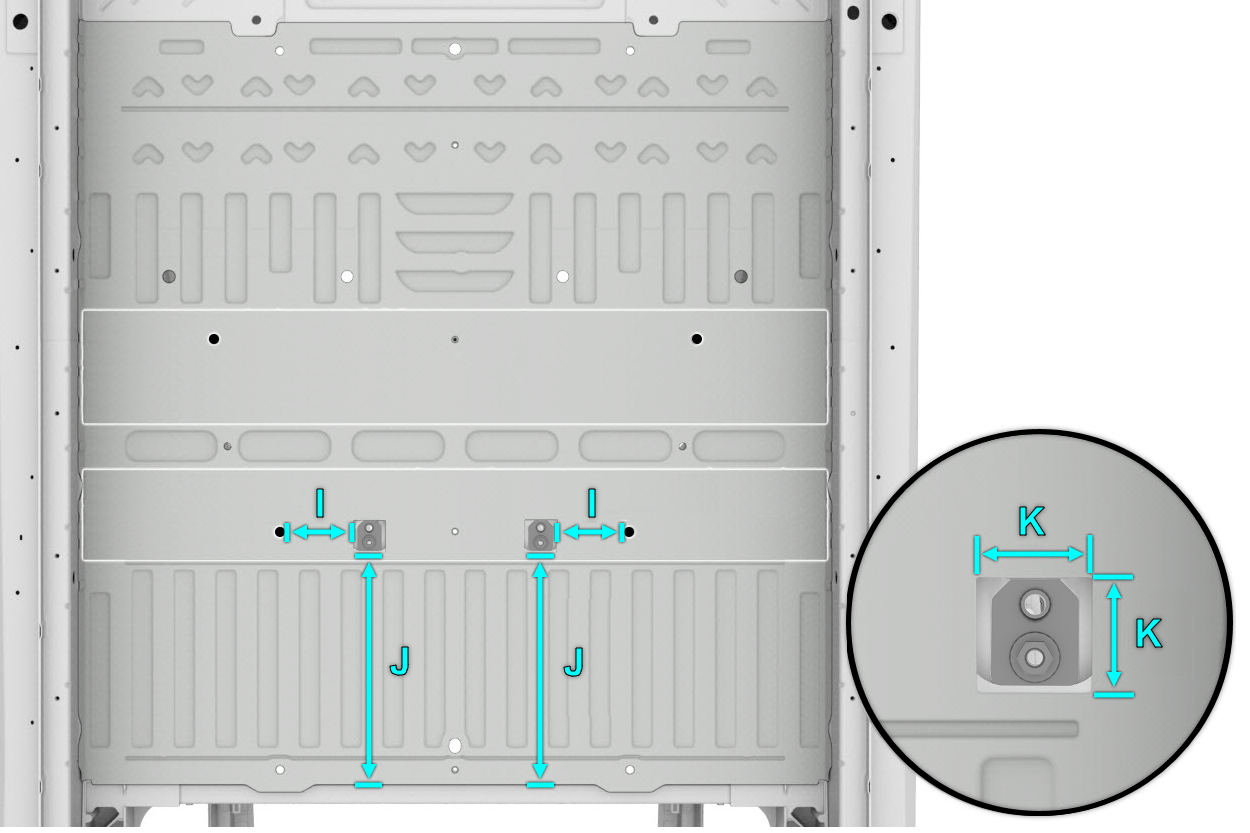

  5. Per il rinforzo del supporto del sedile da sostituire, eseguire un foro sotto il pannello del pianale per accedere al componente danneggiato.
    Supporti posteriori interni:
    • Linea/punto di riferimentoI = 128 mmJ = 433 mmK = 60 mm
    Informational PurposesAn informational icon, calling your attention
    Nota
    Non tagliare il pannello del pianale sotto al supporto che non deve essere sostituito.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Non danneggiare le traverse del pianale quando si esegue il taglio del pannello del pianale.

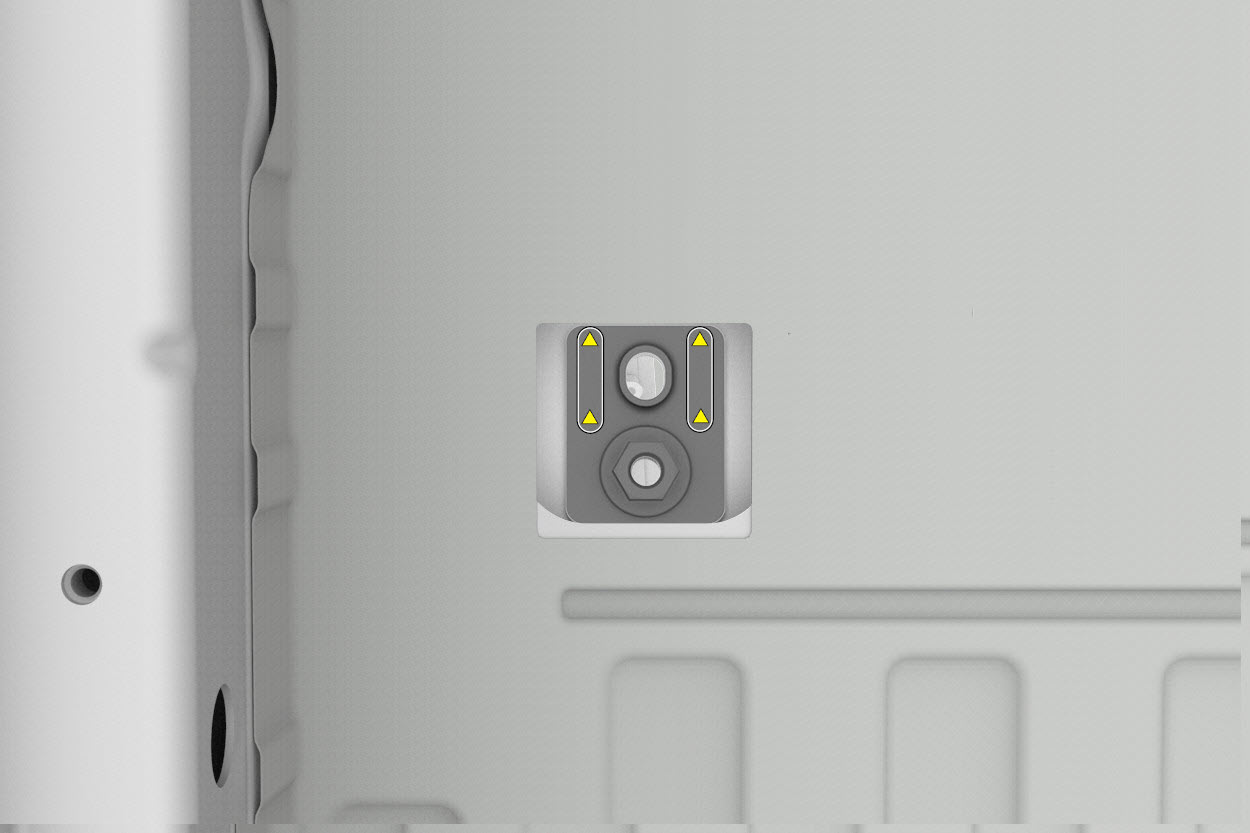

  6. Rimuovere il componente originale.
    • o saldature a punti di fabbrica

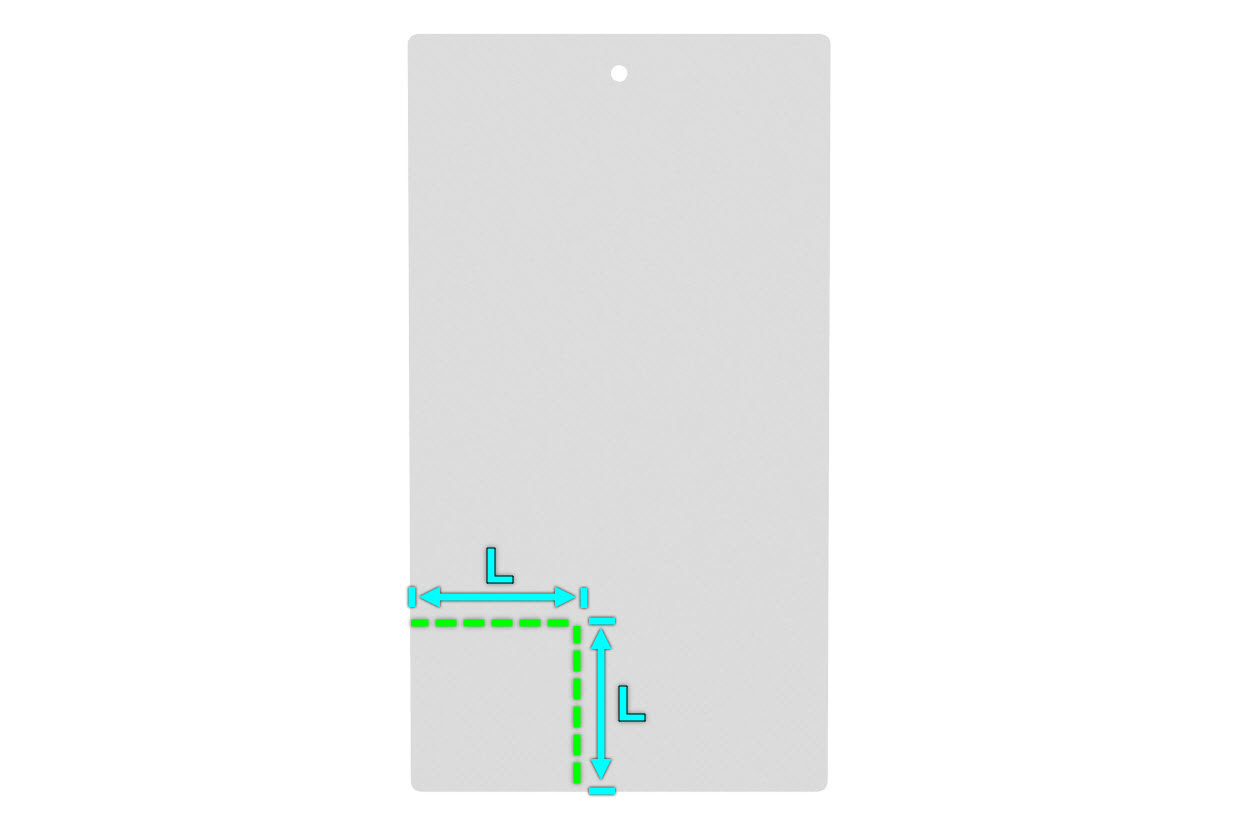

  7. Tagliare il sigillante del pannello del pianale come indicato di seguito per ottenere una copertura per l'area di riparazione del pannello del pianale.
    • Linea/punto di riferimento
    • Linea di taglio L = 78 mm
  8. Predisporre l'installazione.
    Informational PurposesAn informational icon, calling your attention
    Nota
    I componenti nuovi vengono installati solo con adesivo strutturale.
  9. Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.

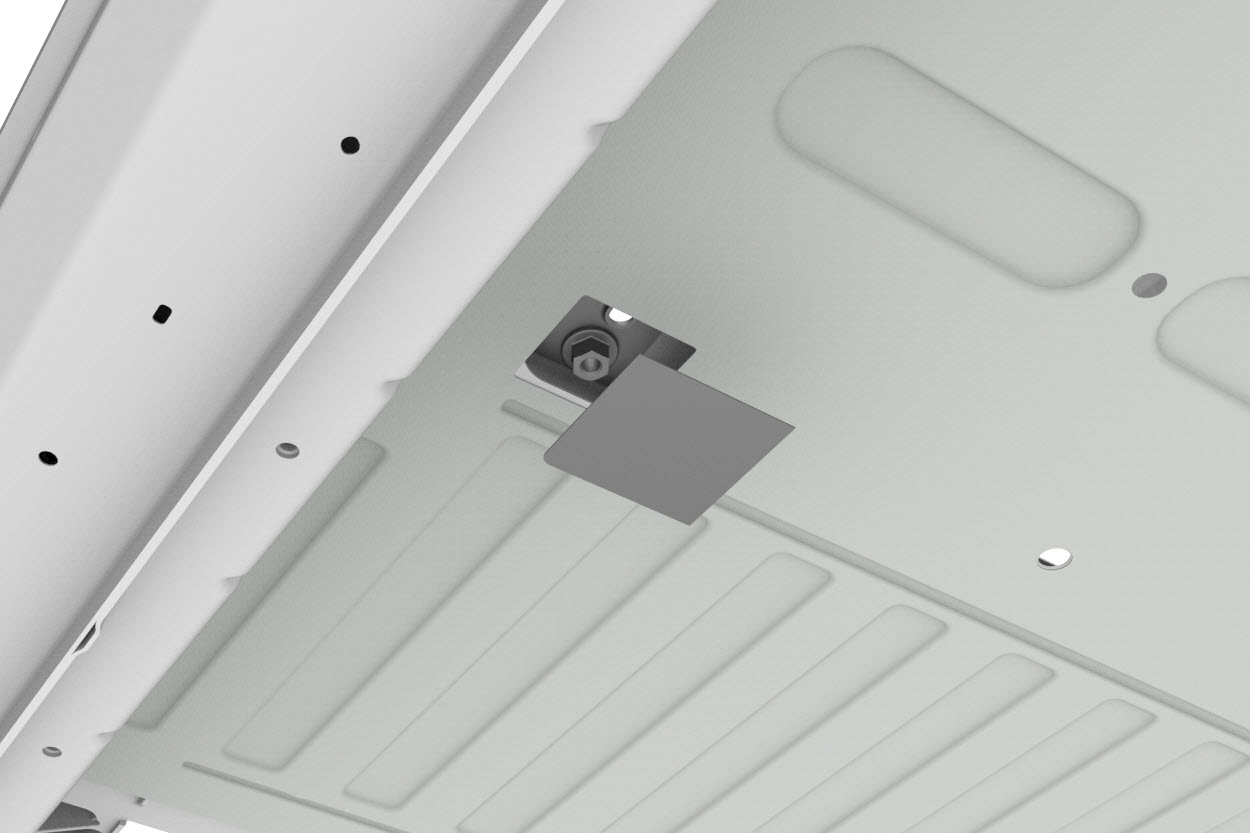

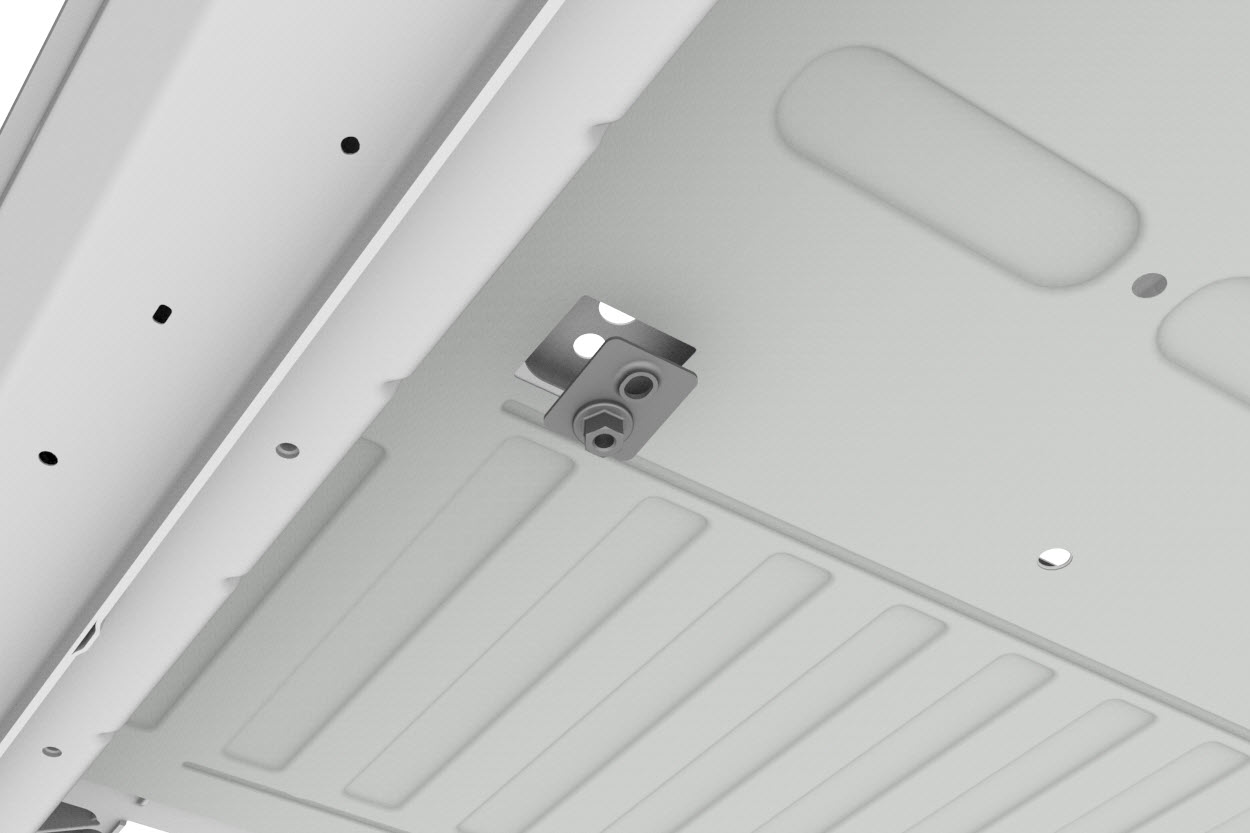

  10. Installare il/i nuovo/i componente/i.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Fissare temporaneamente il rinforzo del supporto sedile sulla parte inferiore della traversa, utilizzando un bullone o una fascetta fino all'essiccazione dell'adesivo strutturale.
  11. Installare il/i nuovo/i componente/i.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Fissare temporaneamente il rinforzo del supporto sedile sulla parte inferiore della traversa, utilizzando un bullone o una fascetta fino all'essiccazione dell'adesivo strutturale.
  12. Eseguire le eventuali operazioni post-riparazione necessarie.
  13. .
  14. .
