Staffa rinforzo torretta ammortizzatore
Codice modifica:
10101026402
10101024802
NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga detto esplicitamente di farlo. Aggiungere eventuali procedure meccaniche associate e necessarie per eseguire questa procedura.
Informazioni sulla riparazione
- Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.
- Questa procedura può essere completata senza utilizzare un ponte sollevatore.
Elenco parti
| Quantità | Descrizione | Immagine / Note |
|---|---|---|

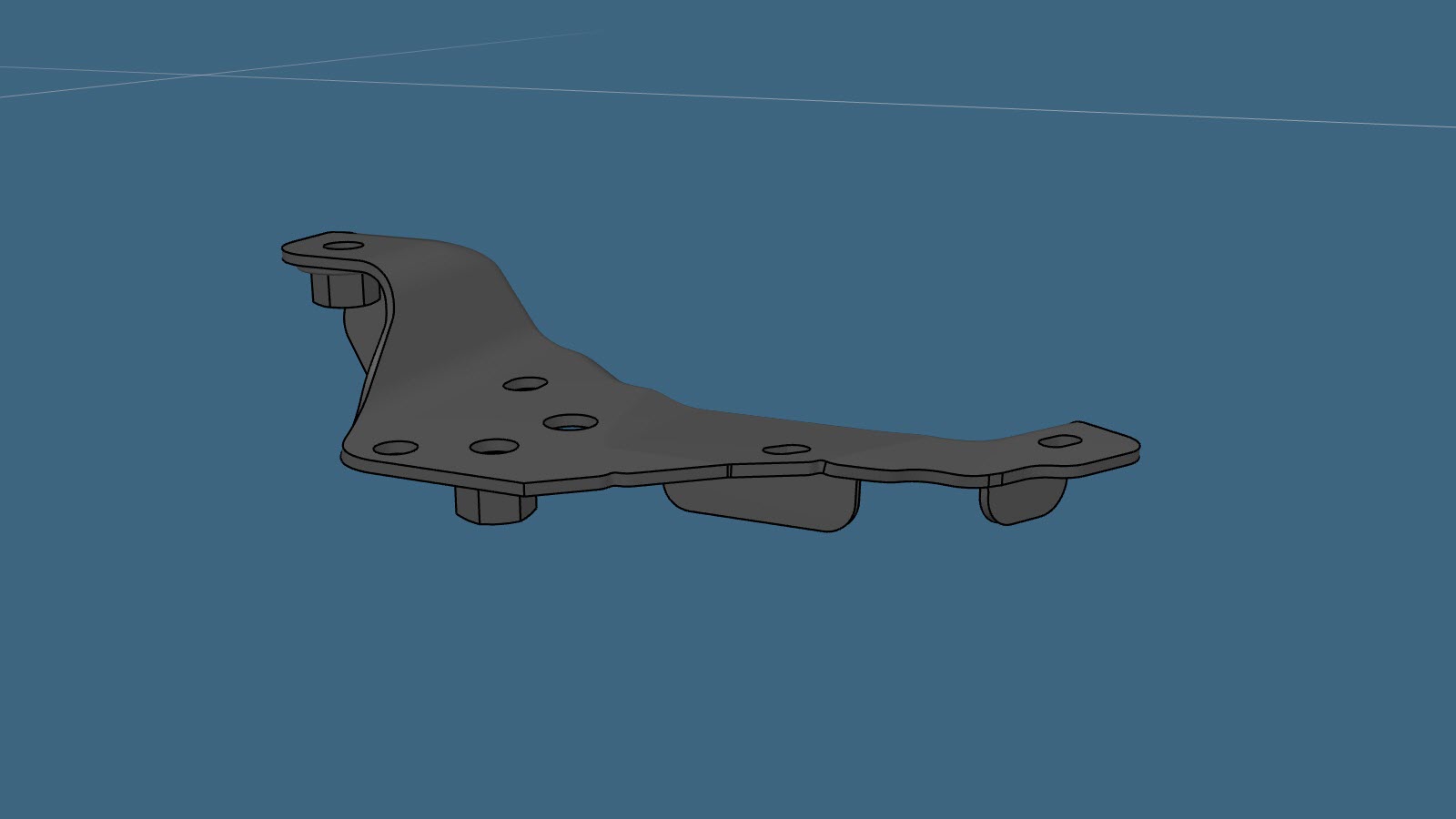

| 1 | ASY - BRKT SHOCK TOWER BRACE (staffa rinforzo torretta ammortizzatore) | |
| 3 | Rivetto strutturale a flangia ad alta resistenza, 6,5 mm | |
| 4 |
Bullone , BLT,M8x16,M6 HF,[10,9],ZnAl,HD,OD14,9 |
Numero parte Tesla 1011818-00-A. |
| 4 | Dado , NUT,M8-1,25,HF,Steel[10],ZnAl,BLACK | Numero parte Tesla 1006628-01-A. |
quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.
Procedura di riparazione
-

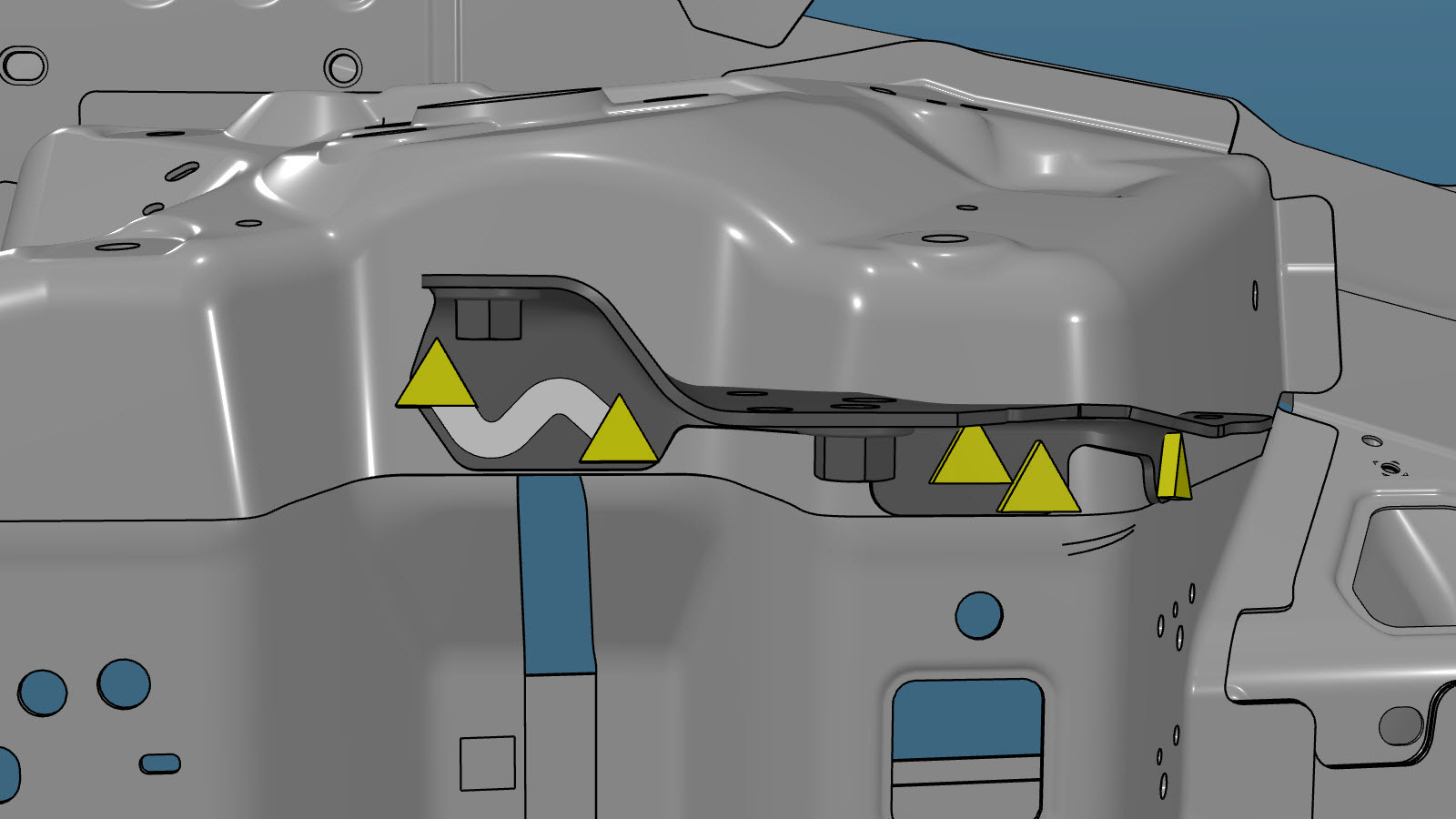

Rimuovere il componente originale.
o saldature a punti di fabbrica
-

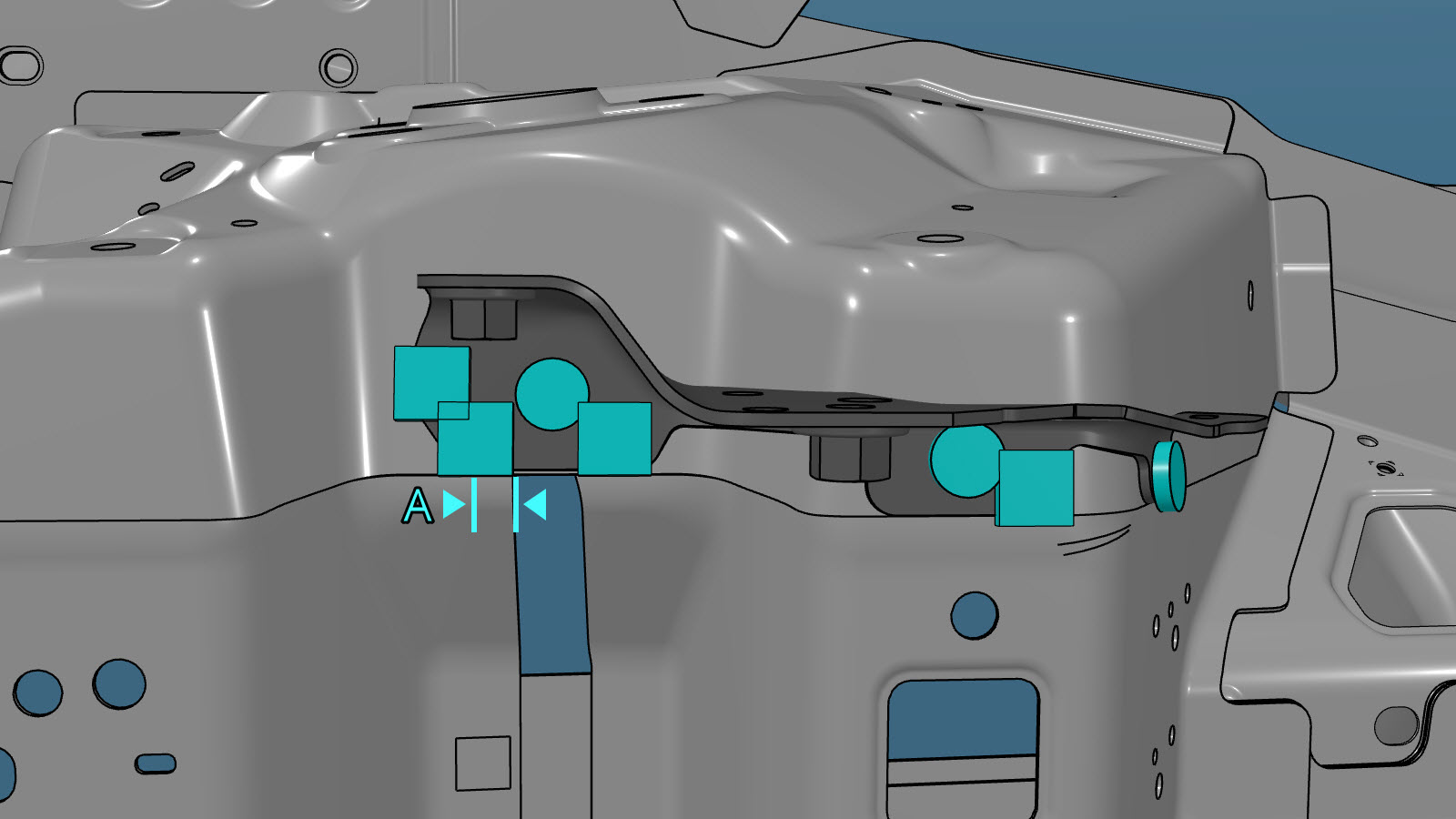

Predisporre l'installazione.
o bulloni
- A = 10 mm.
o rivetti strutturali ad alta resistenza, 6,5 mm
Dado (non mostrato nell'immagine)
- Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
-
Installare il/i nuovo/i componente/i.
Serrare i bulloni a 22 Nm.
- Eseguire le eventuali operazioni post-riparazione necessarie.
