Piastra terminale guida posteriore (per sottoscocca pressofuso monopezzo)

Codice modifica: 10102100402, 10102100502 NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione e assistenza in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione e assistenza in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga richiesto esplicitamente di farlo. A seconda dei danni al veicolo, potrebbero essere necessarie riparazioni aggiuntive.

Elenco parti

Quantità Descrizione Immagine / Note

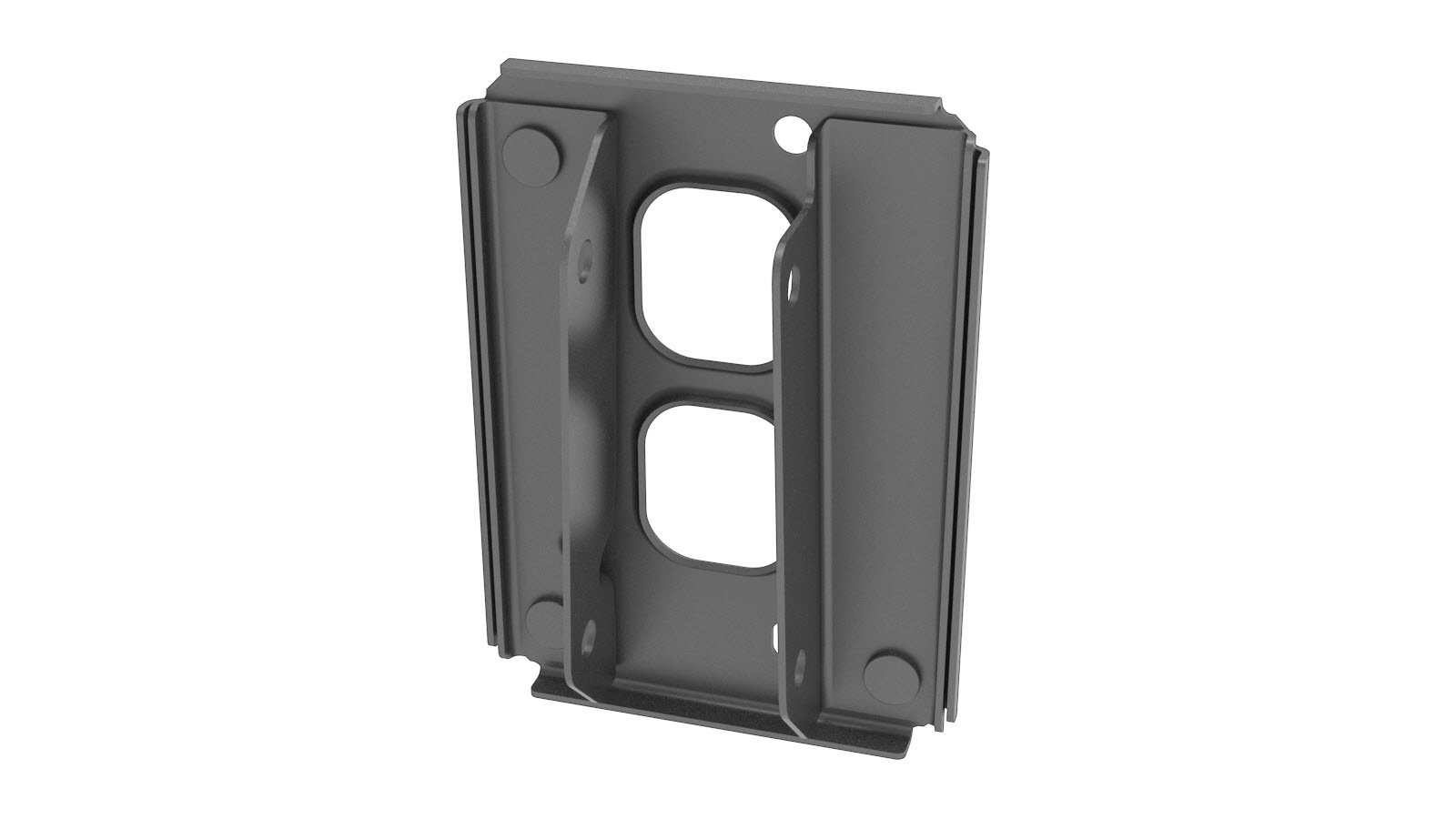

1 MY ASY-PLT-BUMPER MTG RR LH SVC E-COAT (piastra terminale guida posteriore)
4

Bullone

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

  1. Rimuovere Panel Assembly - Rear (Remove and Replace).
  2. Rimuovere Diffuser - Rear Fascia (Remove and Replace).
  3. Rimuovere Gruppo laterale pannello posteriore (per sottoscocca pressofuso monopezzo).

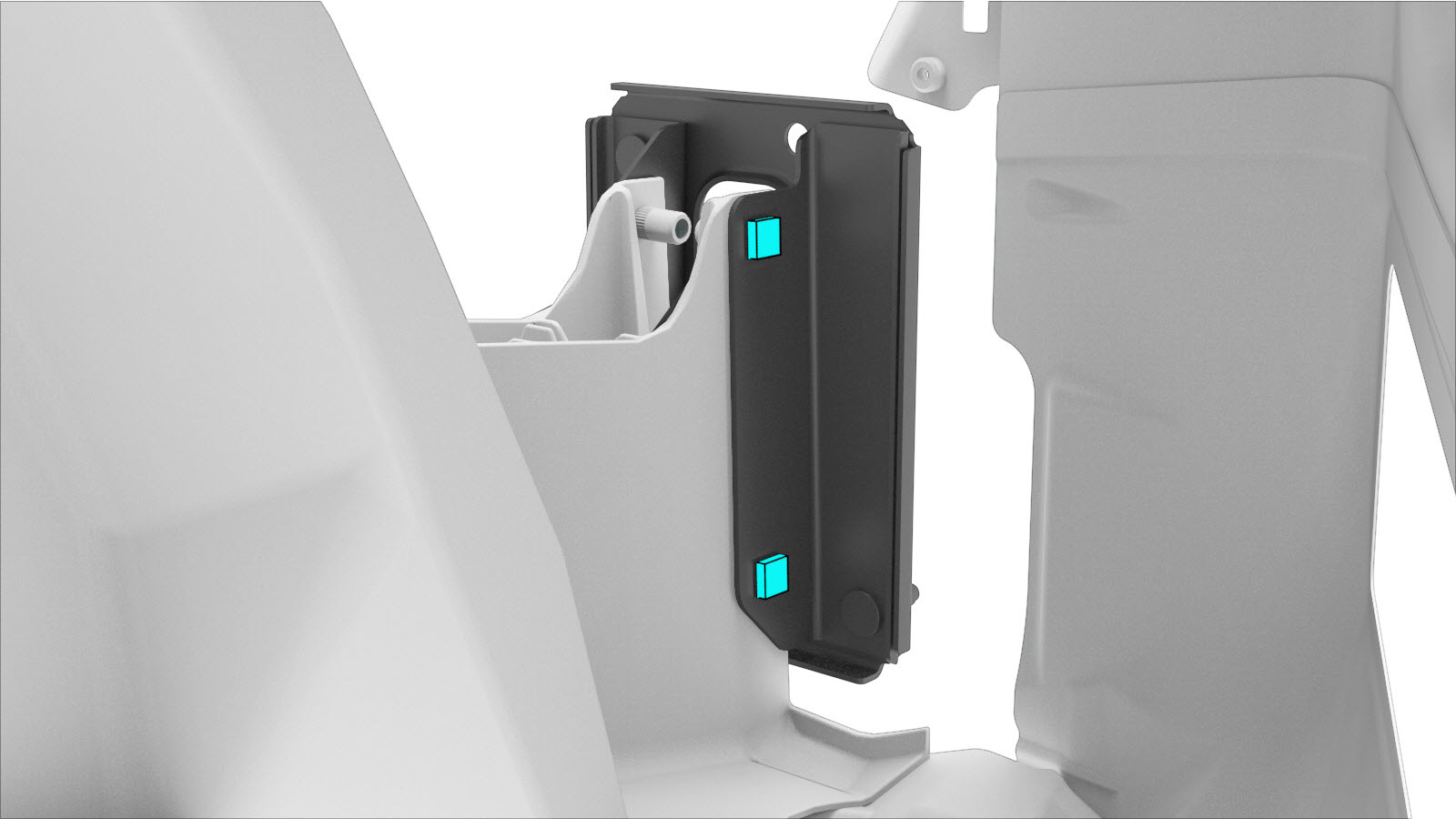

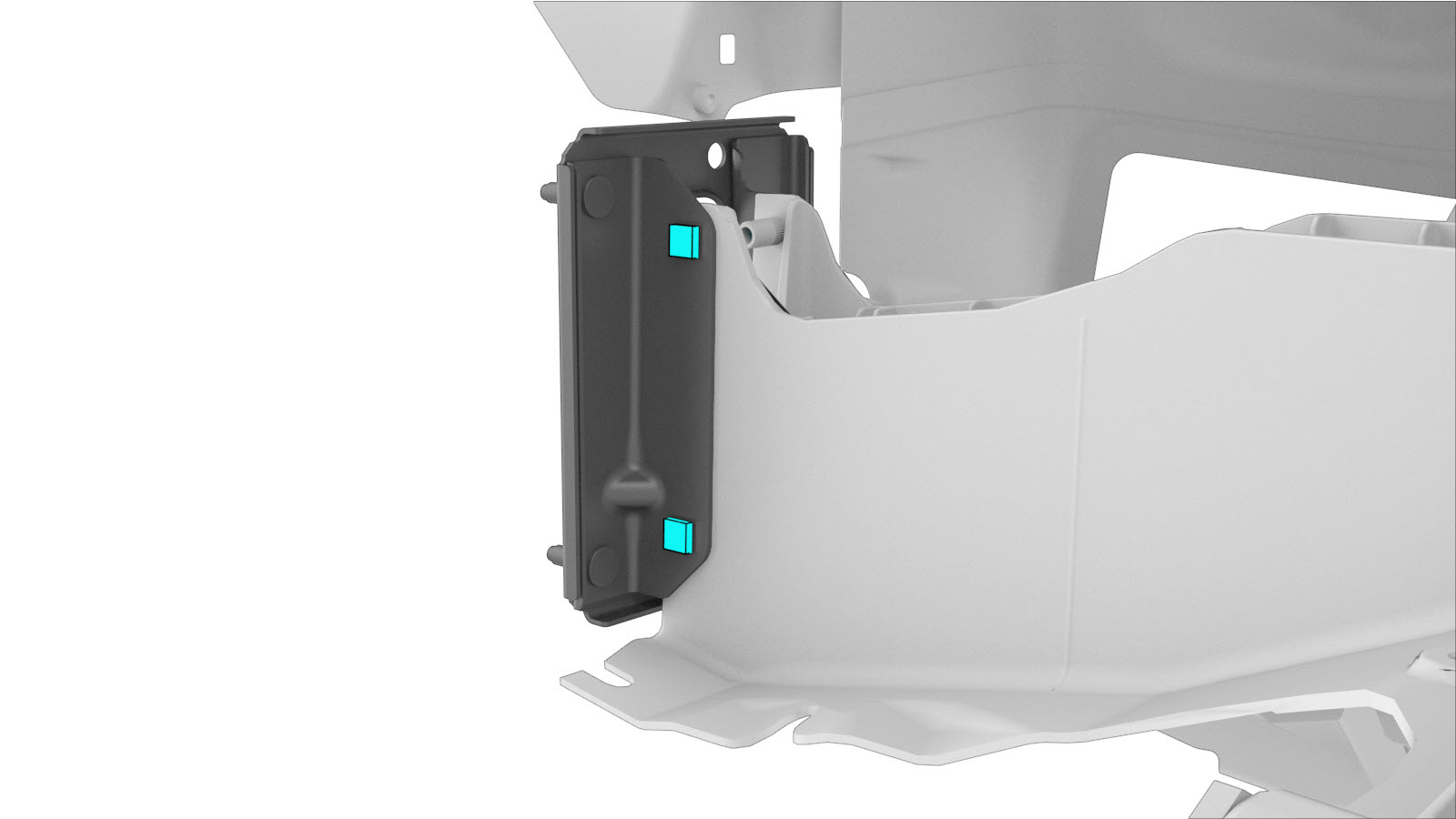

  4. Rimuovere il componente originale.
  5. Rimuovere il componente originale.
  6. Predisporre l'installazione.
  7. Predisporre l'installazione.
  8. Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
  9. Installare i nuovi componenti.
    Serrare i bulloni a 50 Nm.
  10. Installare il gruppo laterale pannello posteriore.
  11. Eseguire le eventuali operazioni post-riparazione necessarie.
  12. Installare il Diffuser - Rear Fascia (Remove and Replace).
  13. Installare il Panel Assembly - Rear (Remove and Replace).
