Prolunga interna longherina
Codice modifica:
10101904802
10101904902
NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga detto esplicitamente di farlo. Aggiungere eventuali procedure meccaniche associate e necessarie per eseguire questa procedura.
Informazioni sulla riparazione
- Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.
- Questa procedura può essere completata senza utilizzare un ponte sollevatore.
Elenco parti
| Quantità | Descrizione | Immagine / Note |
|---|---|---|

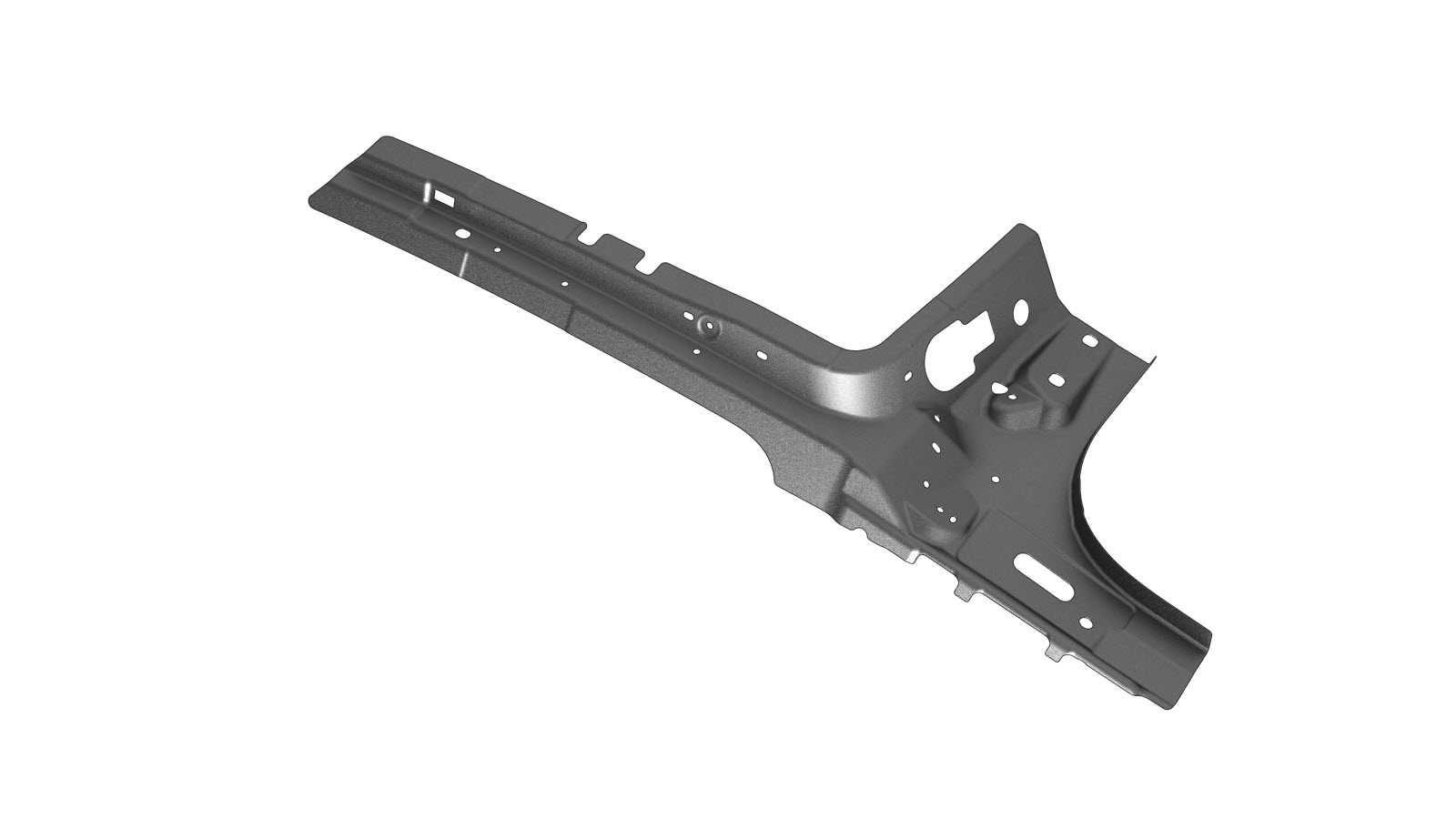

| 1 | CANTRAIL INNER EXTENSION - ASSEMBLY (prolunga interna longherina) | |
| 4 | Rivetto strutturale a strappo, 6,5 mm | |
| 2 | Rivetto Flow-Form S18 | |
| 4 | Rivetto Flow-Form S28 | |
| 2 | Rivetto Flow-Form S38 | |
| 12 | Rivetto Flow-Form S48 |
quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.
Procedura di riparazione
-

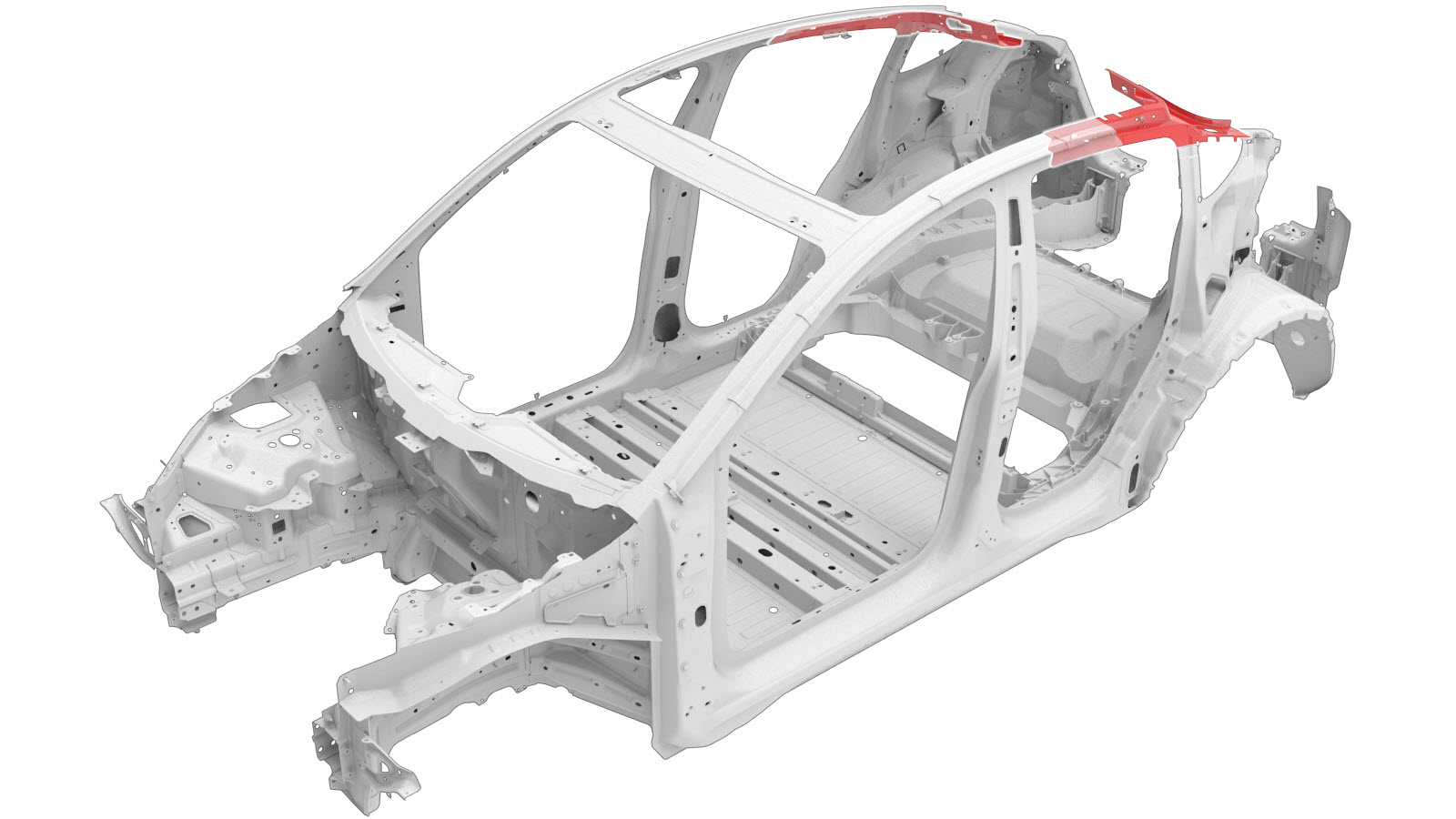

Rimuovere la parte esterna guida tetto.
-
Rimuovere Parte inferiore traversa posteriore.
-

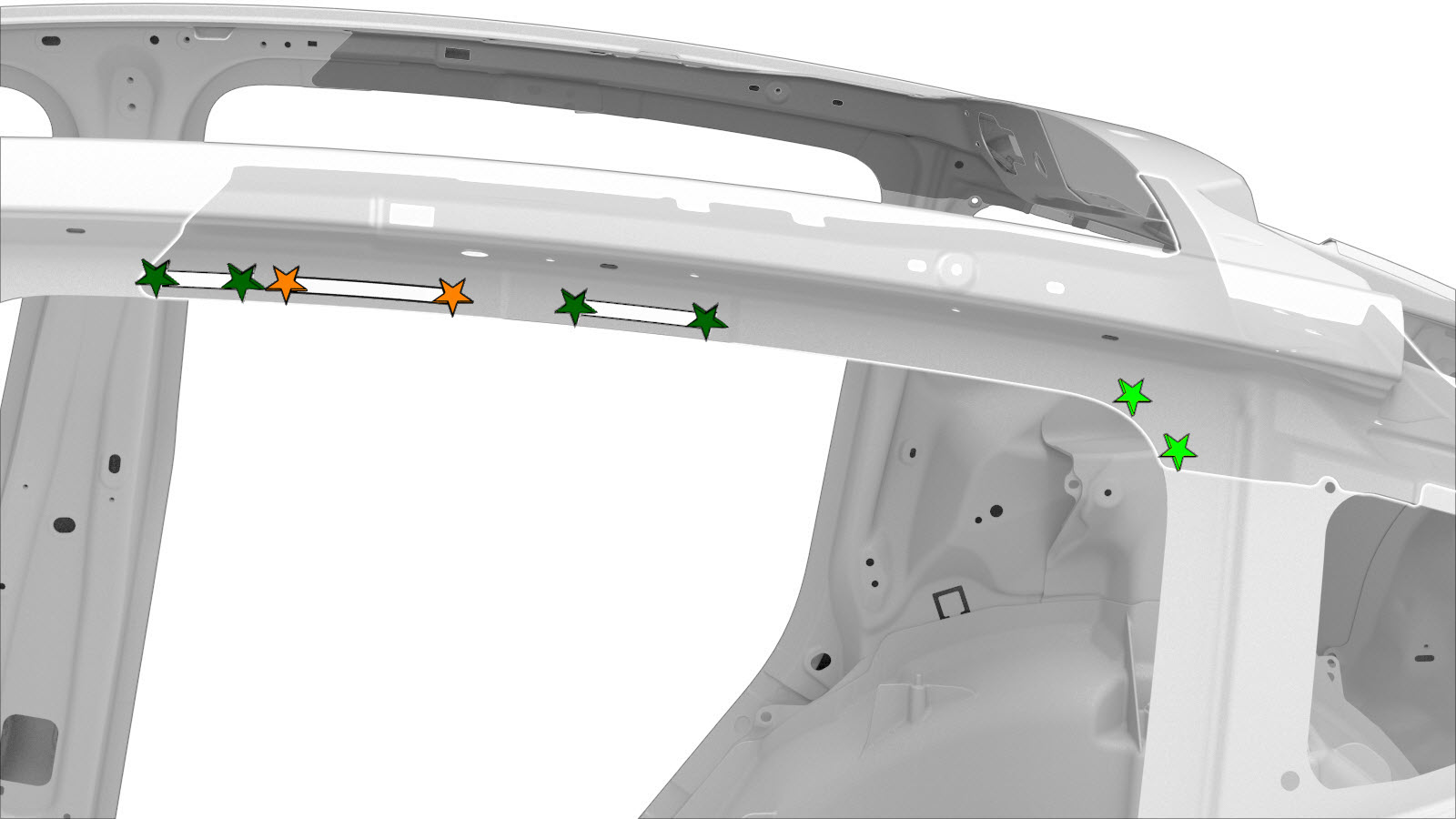

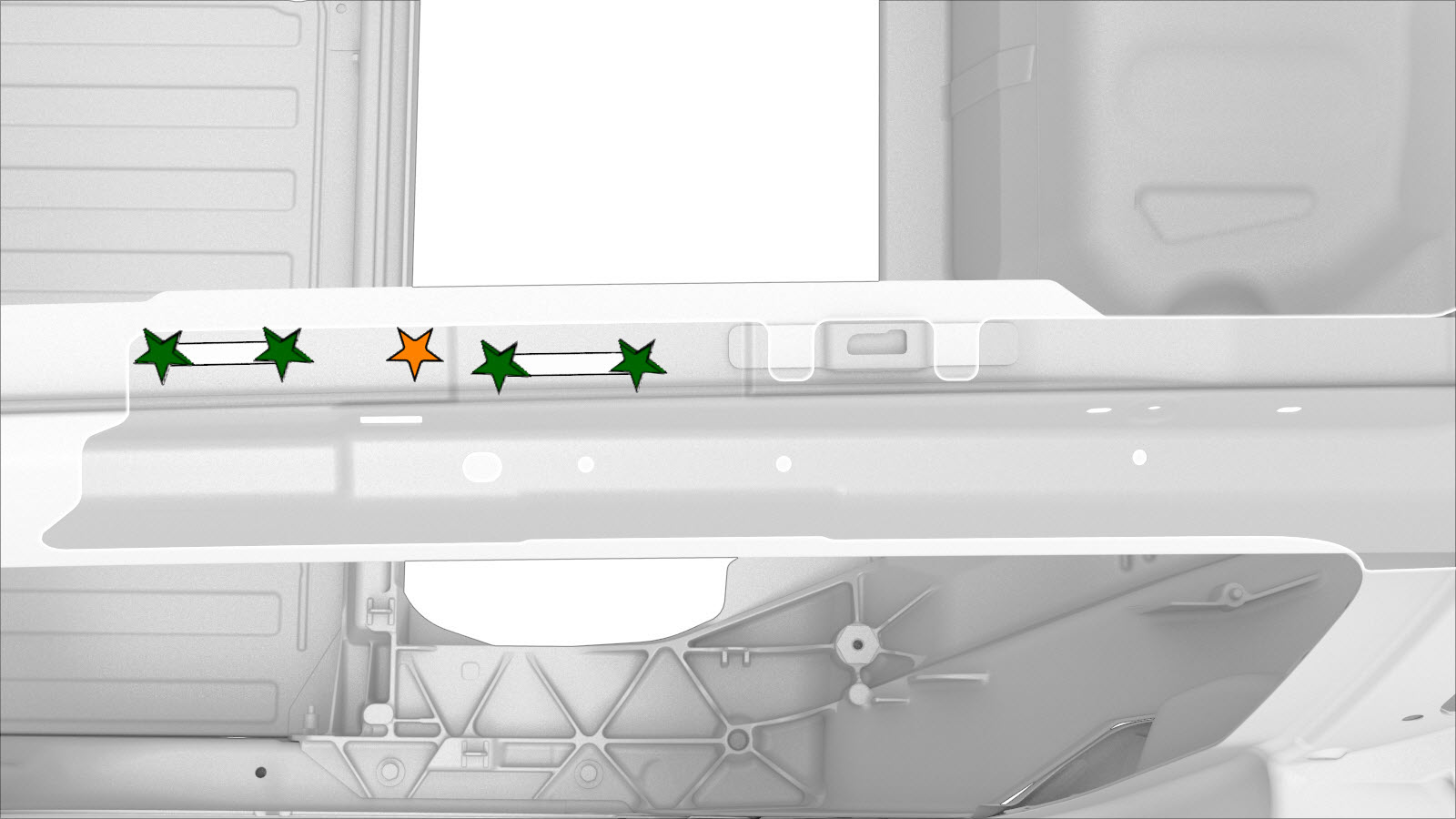

Rimuovere il componente originale.
o SPR di fabbrica
o saldature a punti di fabbrica
o perforazione delle saldature a punti di fabbricaNotaDurante la perforazione di saldature a punti, utilizzare una punta da trapano che crei un foro delle giuste dimensioni per il dispositivo di fissaggio che sostituirà la saldatura a punti. -

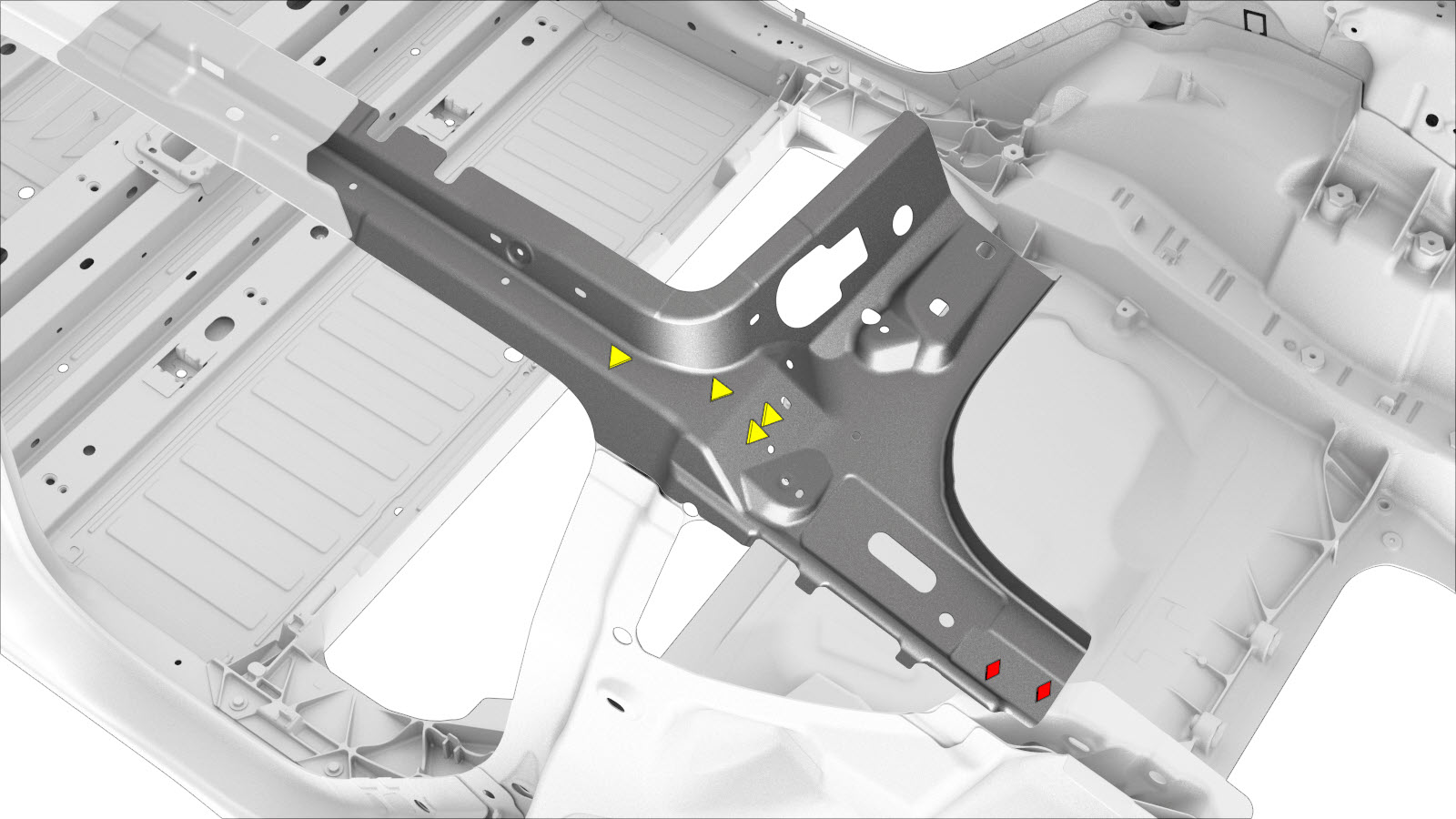

Predisporre l'installazione.
o rivetti strutturali a strappo, 6,5 mm

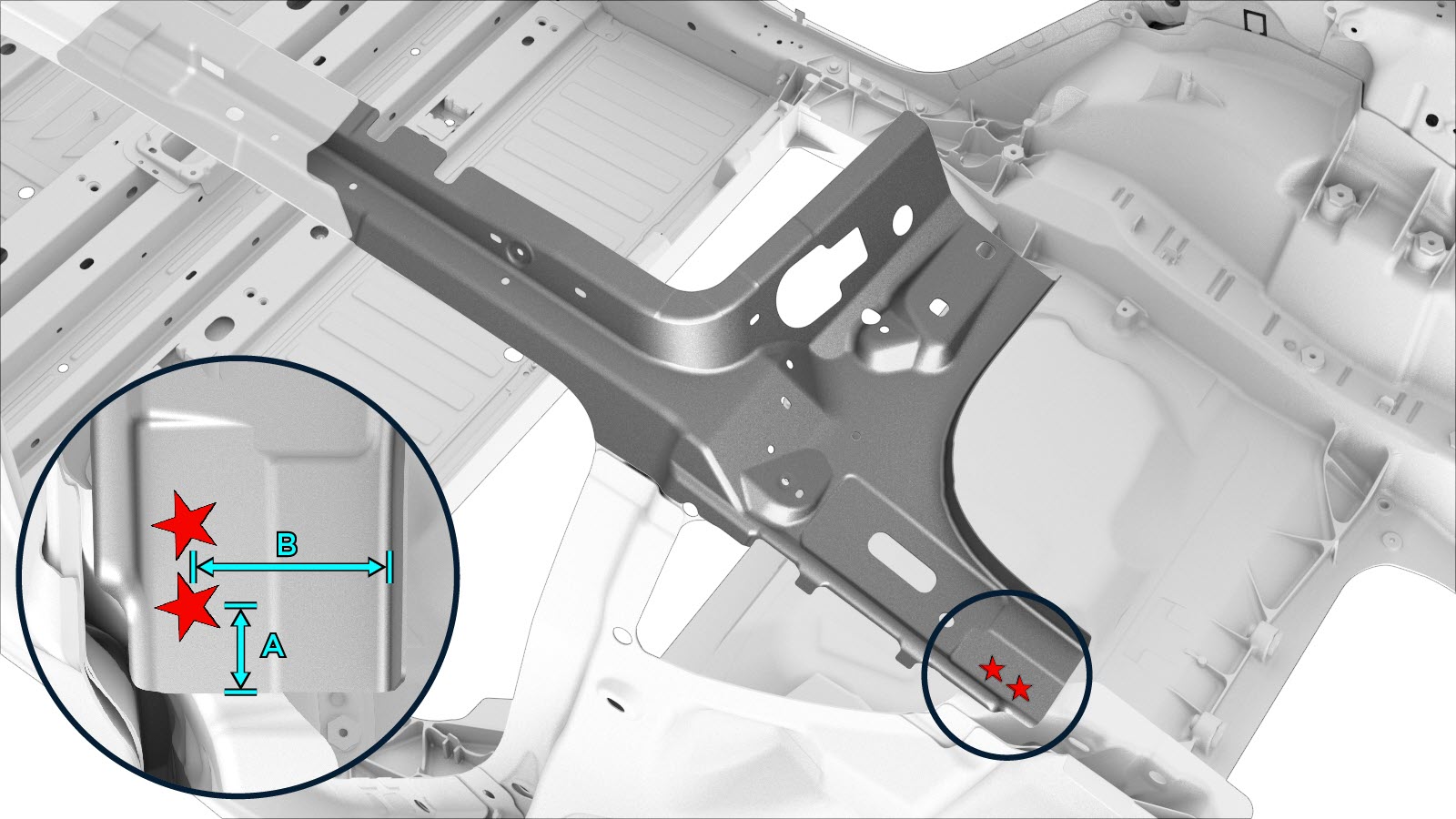

o rivetti Flow-Form, S18- A = 30 mm.
- B = 66 mm.
- Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
- Installare il/i nuovo/i componente/i.
-
Installare Parte inferiore traversa posteriore.
-
Installare la parte esterna guida tetto.
-
Installare Staffa clip appendiabiti.
-
Installare i dispositivi di fissaggio come indicato.

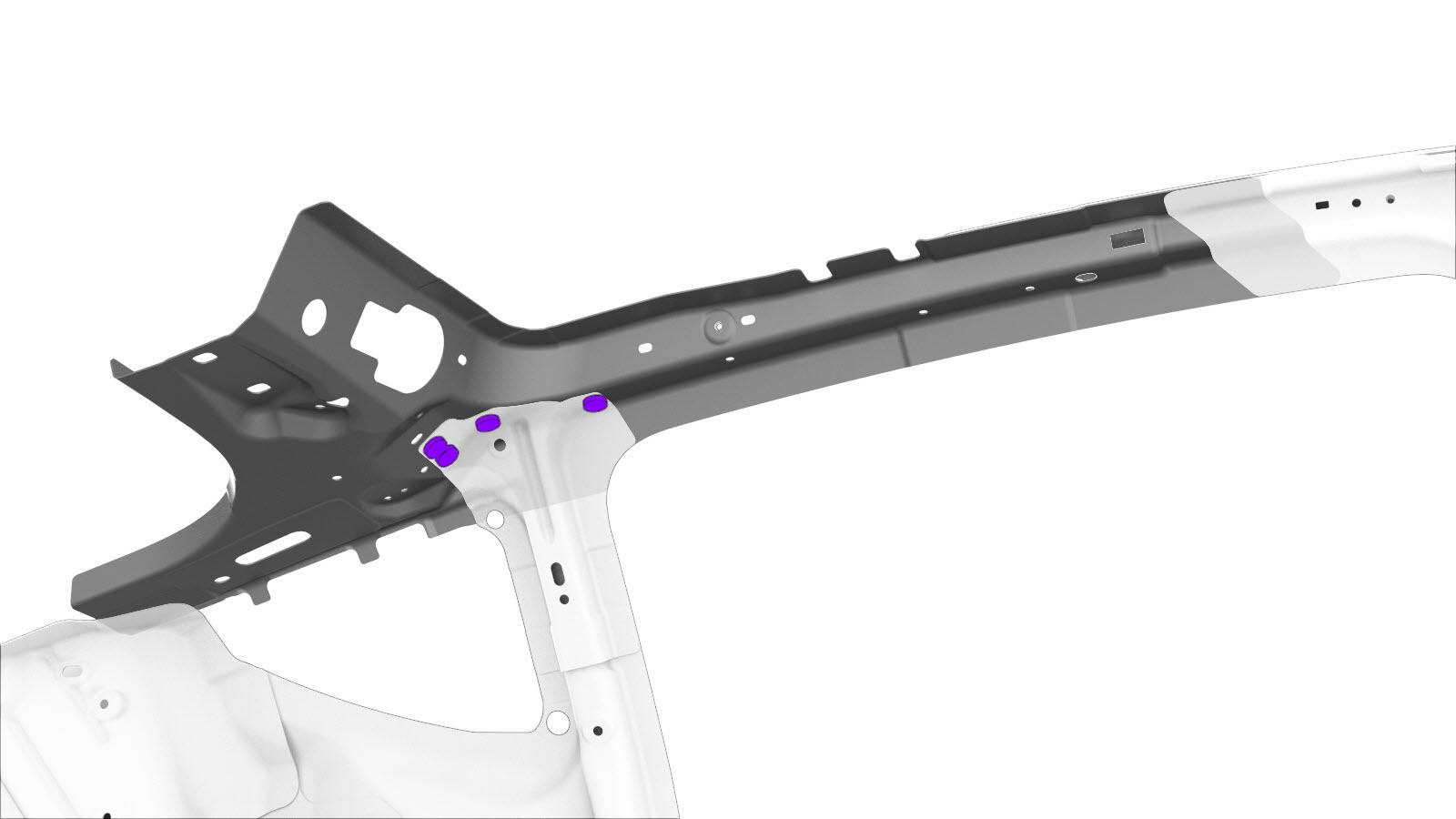

o rivetti Flow-Form, S28NotaQuesti rivetti Flow-Form sostituiscono le tre saldature a punti originali che univano la barra divisoria, la prolunga della longherina e la parte esterna della guida del tetto.
- Eseguire le eventuali operazioni post-riparazione necessarie.
