Parte esterna poggiapiede

Informazioni sulla riparazione

Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.
Questa procedura può essere completata senza utilizzare un ponte sollevatore.

Elenco parti


Quantità	Descrizione	Immagine / Note

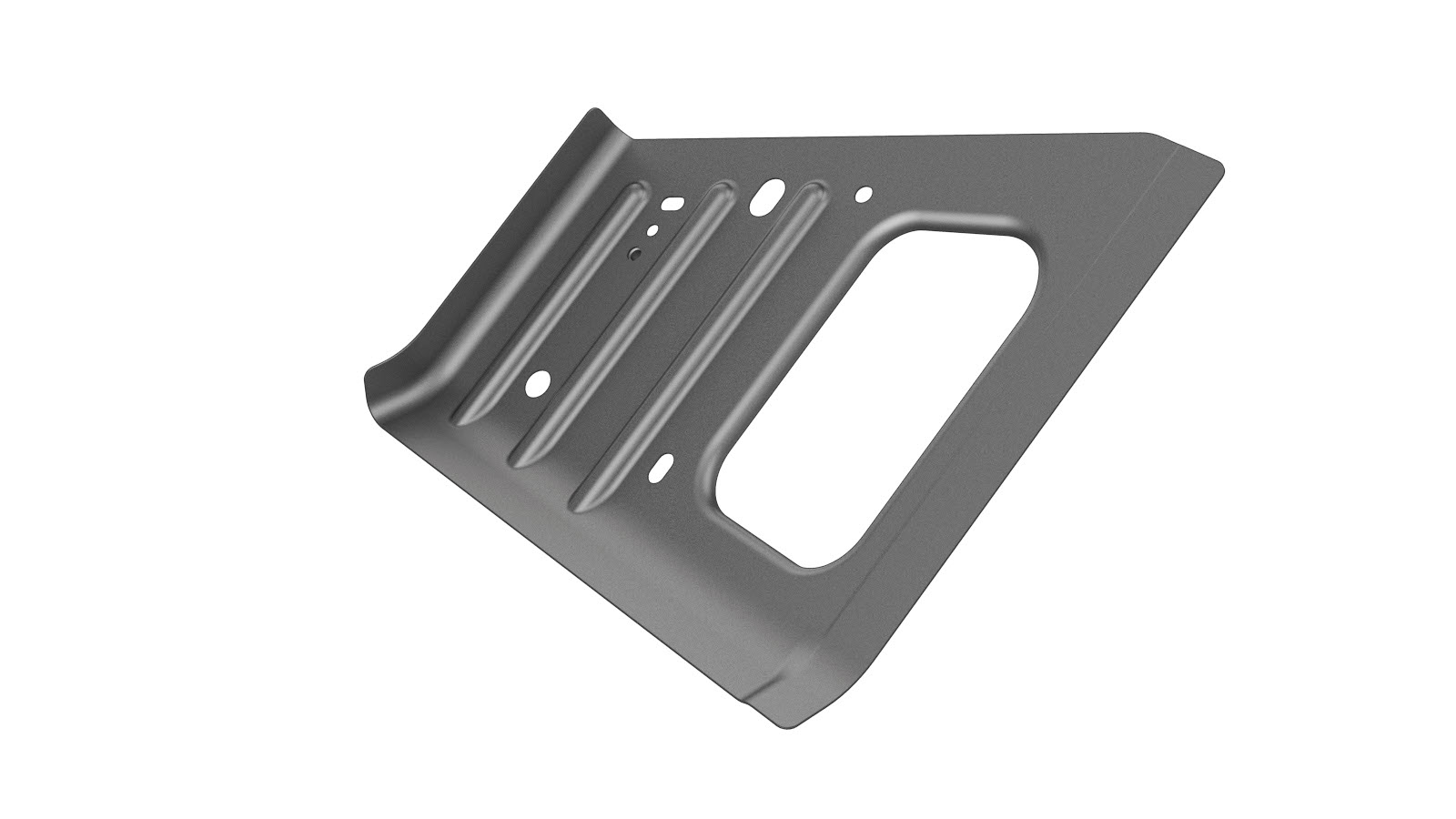

1	ASY – TOEBOARD OUTER PNL (parte esterna poggiapiede)
14	Rivetto strutturale a flangia ad alta resistenza, 6,5 mm
7	Rivetto svasato, 4,8 mm, lungo

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

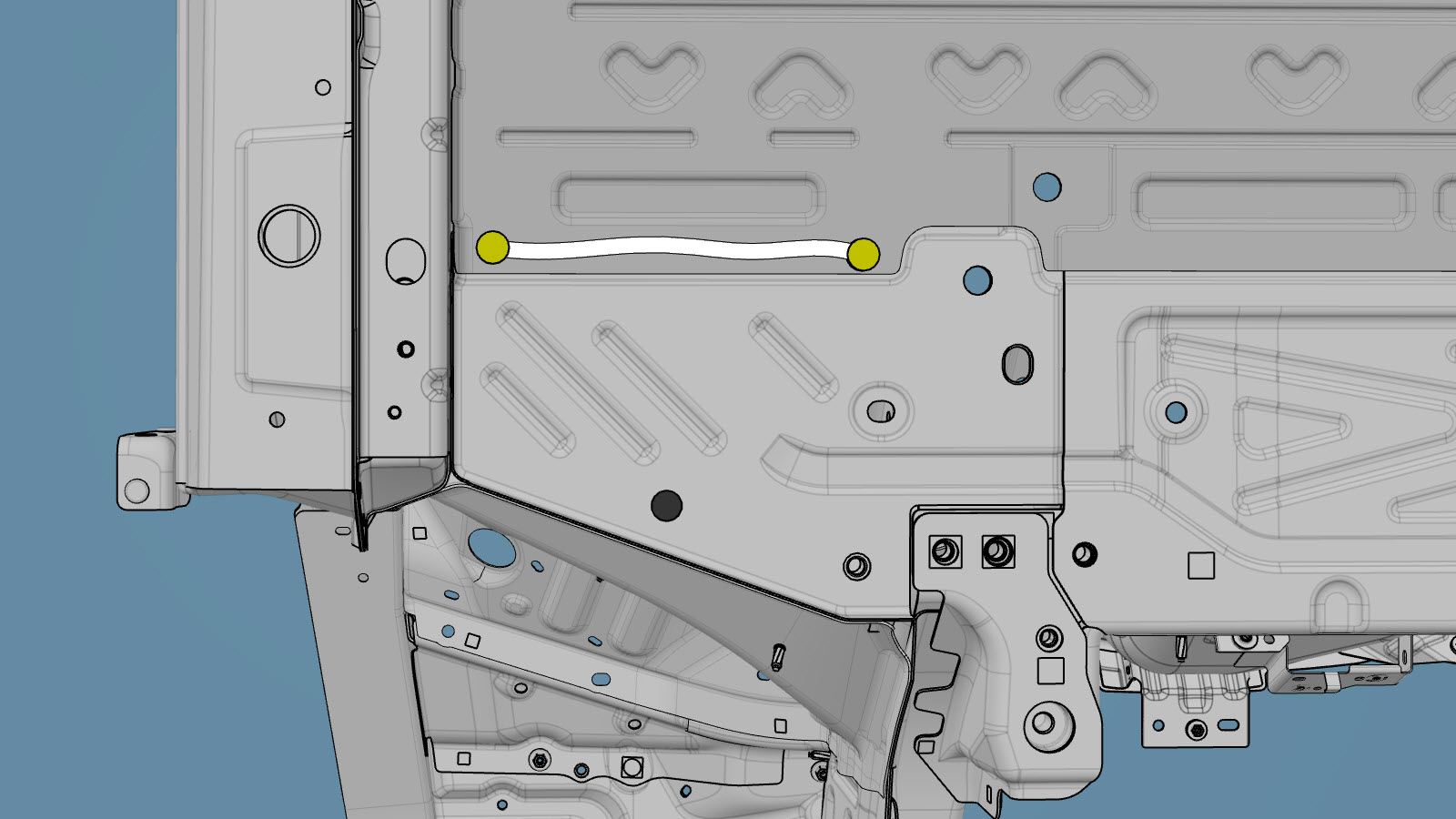

Rimuovere il componente originale.

o saldature a punti di fabbrica

o perforazione delle saldature a punti di fabbrica
Nota
Durante la perforazione di saldature a punti, utilizzare una punta da trapano che crei un foro delle giuste dimensioni per il dispositivo di fissaggio che sostituirà la saldatura a punti.

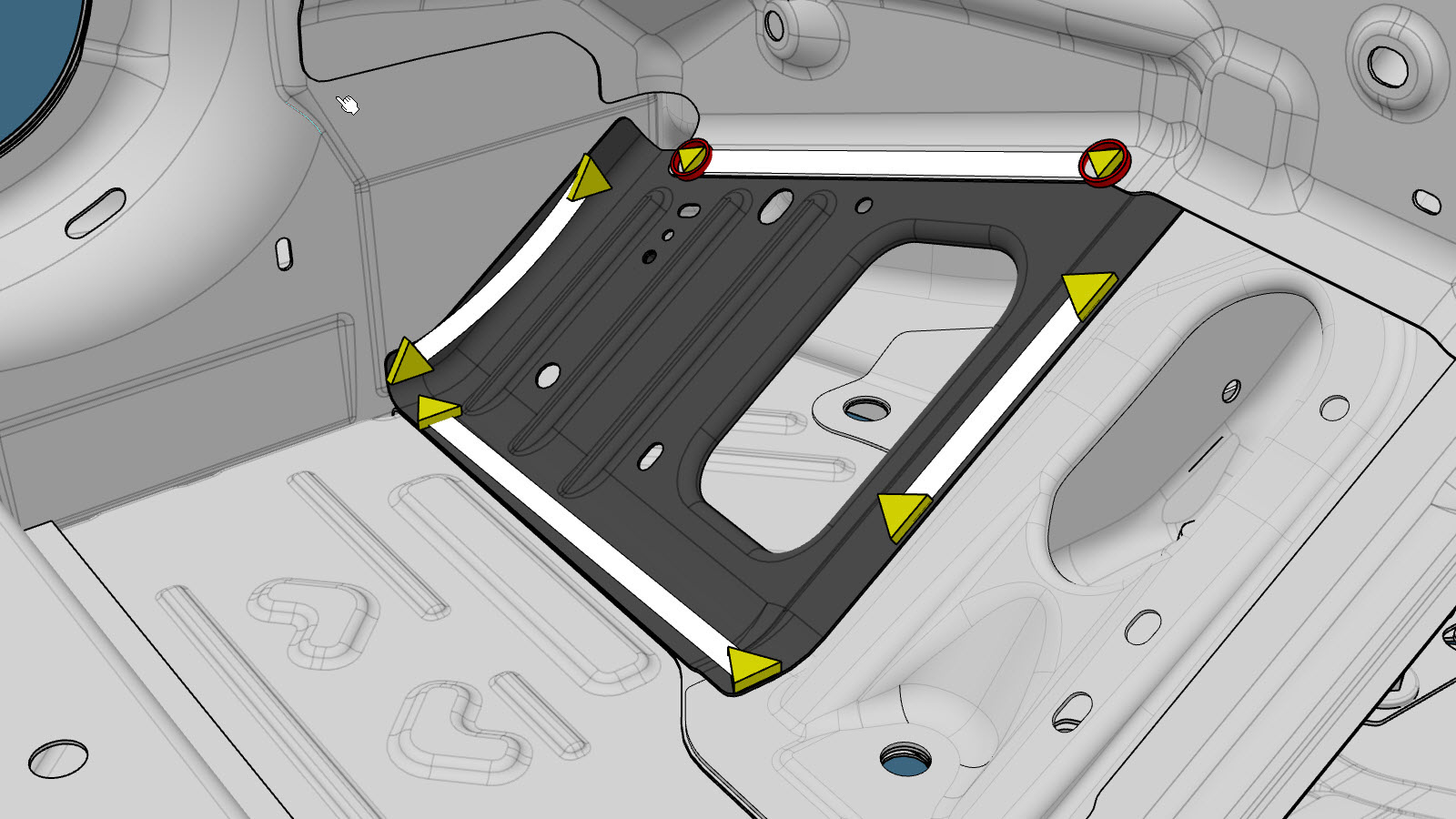

Predisporre l'installazione.
o rivetti strutturali ad alta resistenza, 6,5 mm
- A = 76 mm.
o rivetti svasati, 4,8 mm, lunghi
Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
Installare il/i nuovo/i componente/i.
