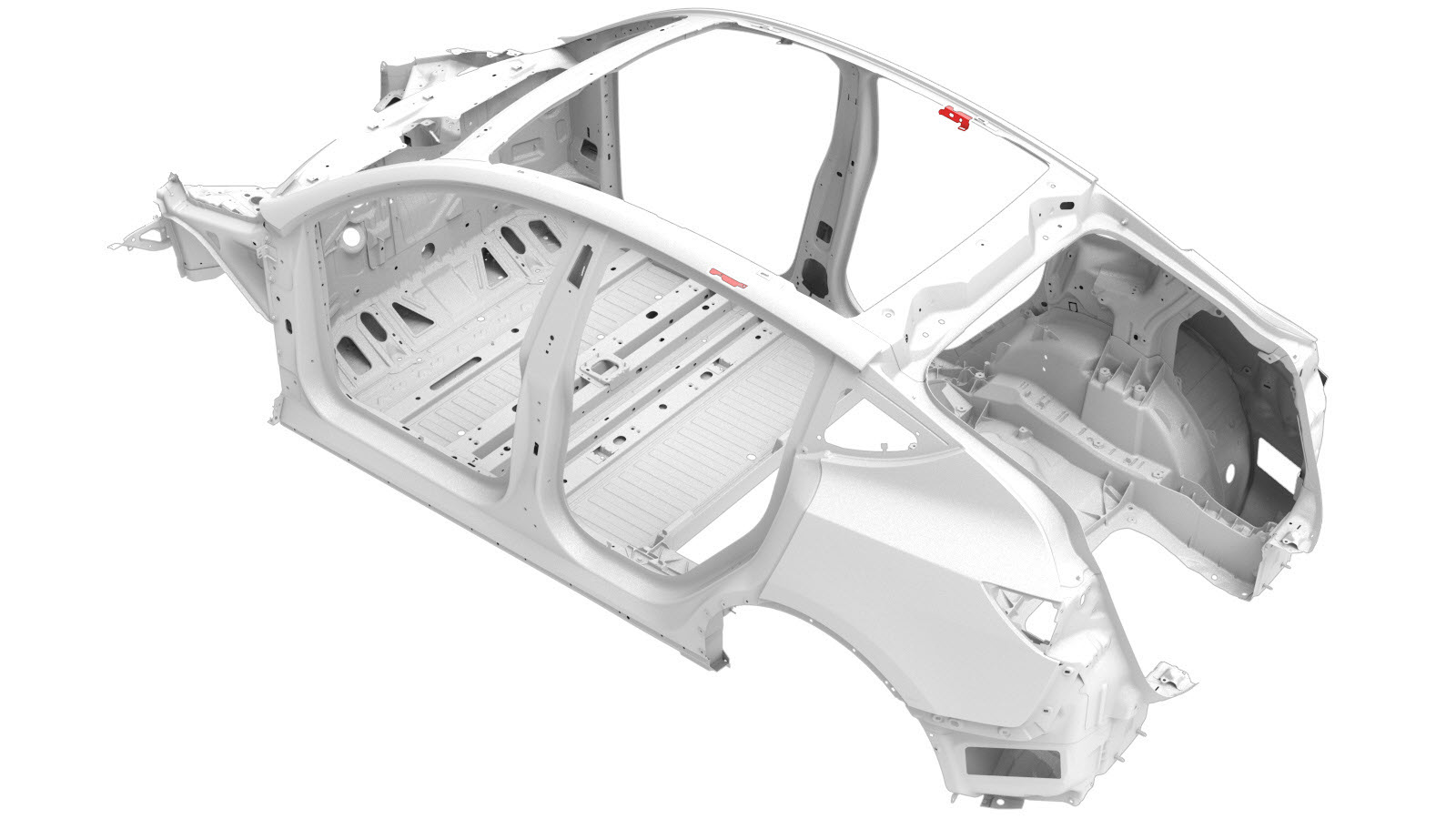

Staffa clip appendiabiti
Codice modifica:
10101905002,
10101905102
NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione e assistenza in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione e assistenza in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga richiesto esplicitamente di farlo. A seconda dei danni al veicolo, potrebbero essere necessarie riparazioni aggiuntive.
Informazioni sulla riparazione
- Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.
- Questa procedura può essere completata senza utilizzare un ponte sollevatore.
Elenco parti
| Quantità | Descrizione | Immagine / Note |
|---|---|---|
|
1 |

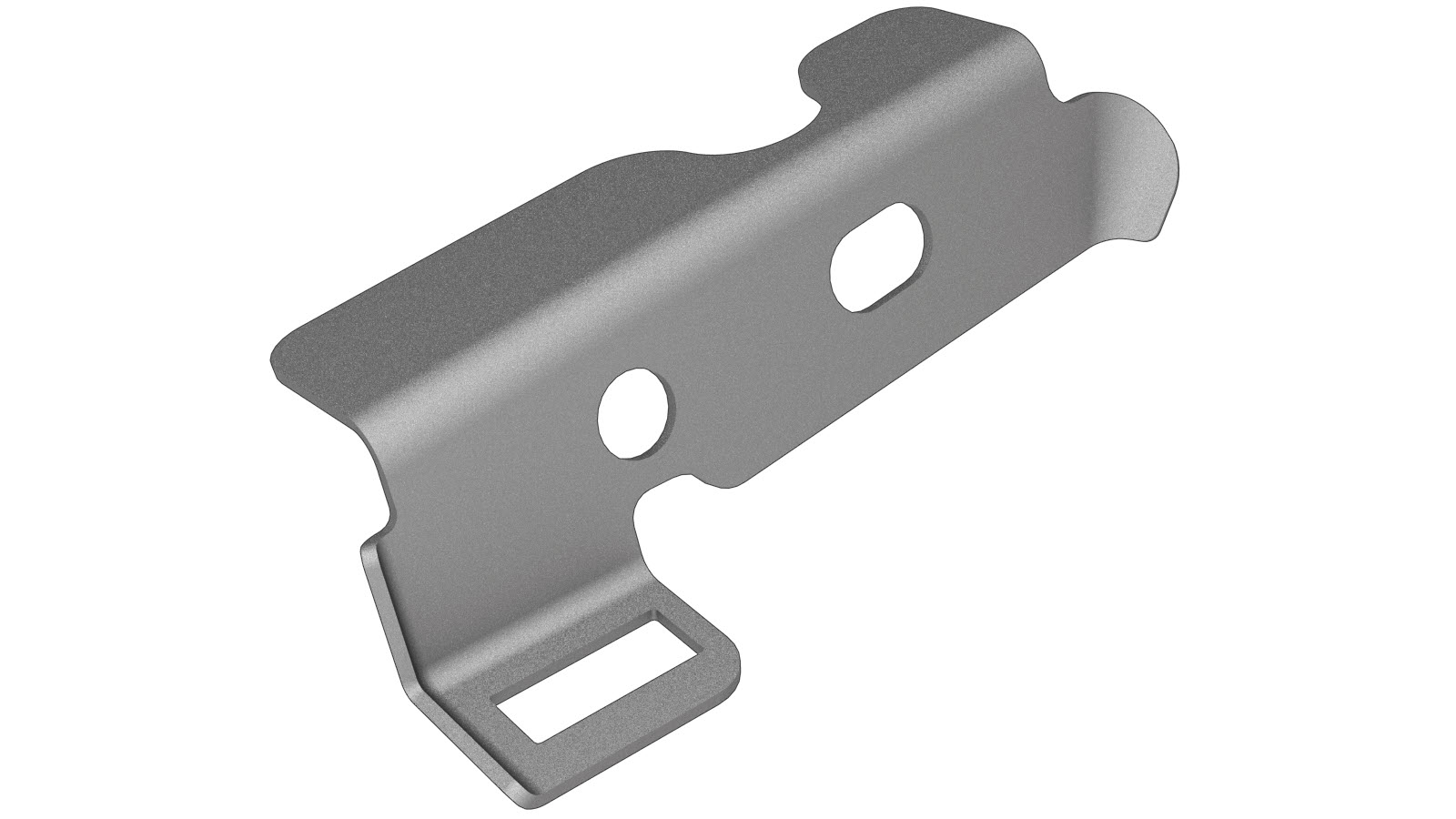

MY COAT HOOK CLIP BRACKET (staffa clip appendiabiti) |
Nota Le staffe clip appendiabiti SX e DX hanno numeri di parte differenti. Ordinare la staffa di ricambio corretta in base alla staffa da sostituire. |
| 2 | Rivetto strutturale a flangia ad alta resistenza, 6,5 mm | |
| 1 | NASTRO BUTILICO | Numero parte Tesla 1032246-00-B. |
quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.
Procedura di riparazione
- Rimuovere Trim - B-Pillar - Upper - LH (Remove and Replace).
- Rimuovere Retractor - Seatbelt - 1st Row - LH (Remove and Replace).
- Rimuovere Seatbelt - 2nd Row - LH (5 Seat) (Remove and Replace).
- Rimuovere Airbag - Curtain - LH (Remove and Replace).
-

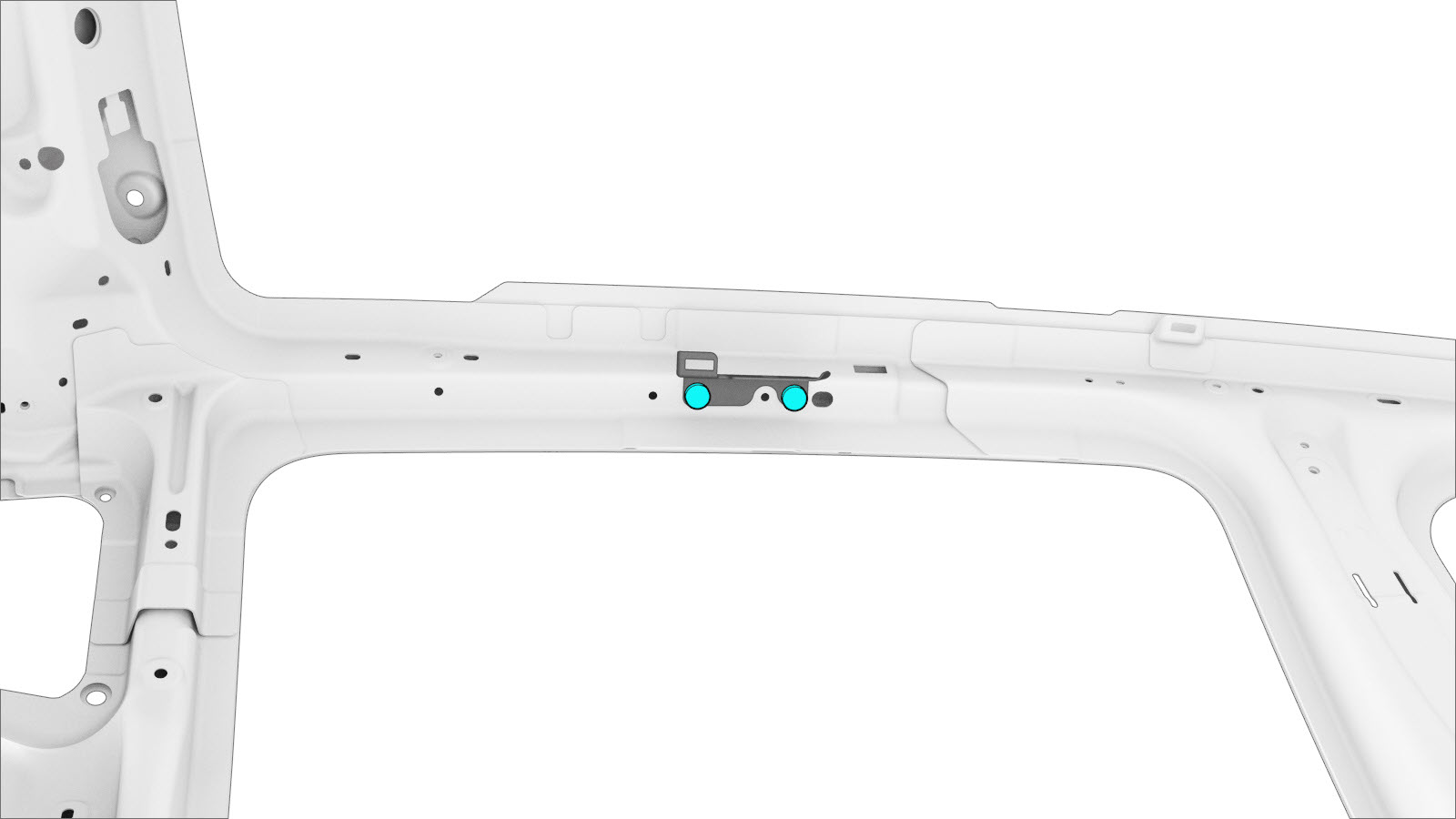

Rimuovere il componente originale.
- o saldature a punti di fabbrica
- Predisporre l'installazione.
- Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
- Installare i nuovi componenti.
- Applicare nastro butilico per coprire i rivetti installati.
- Eseguire le eventuali operazioni post-riparazione necessarie.
- Installare il Airbag - Curtain - LH (Remove and Replace).
- Installare il Seatbelt - 2nd Row - LH (5 Seat) (Remove and Replace).
- Installare il Retractor - Seatbelt - 1st Row - LH (Remove and Replace).
- Installare il Trim - B-Pillar - Upper - LH (Remove and Replace).
