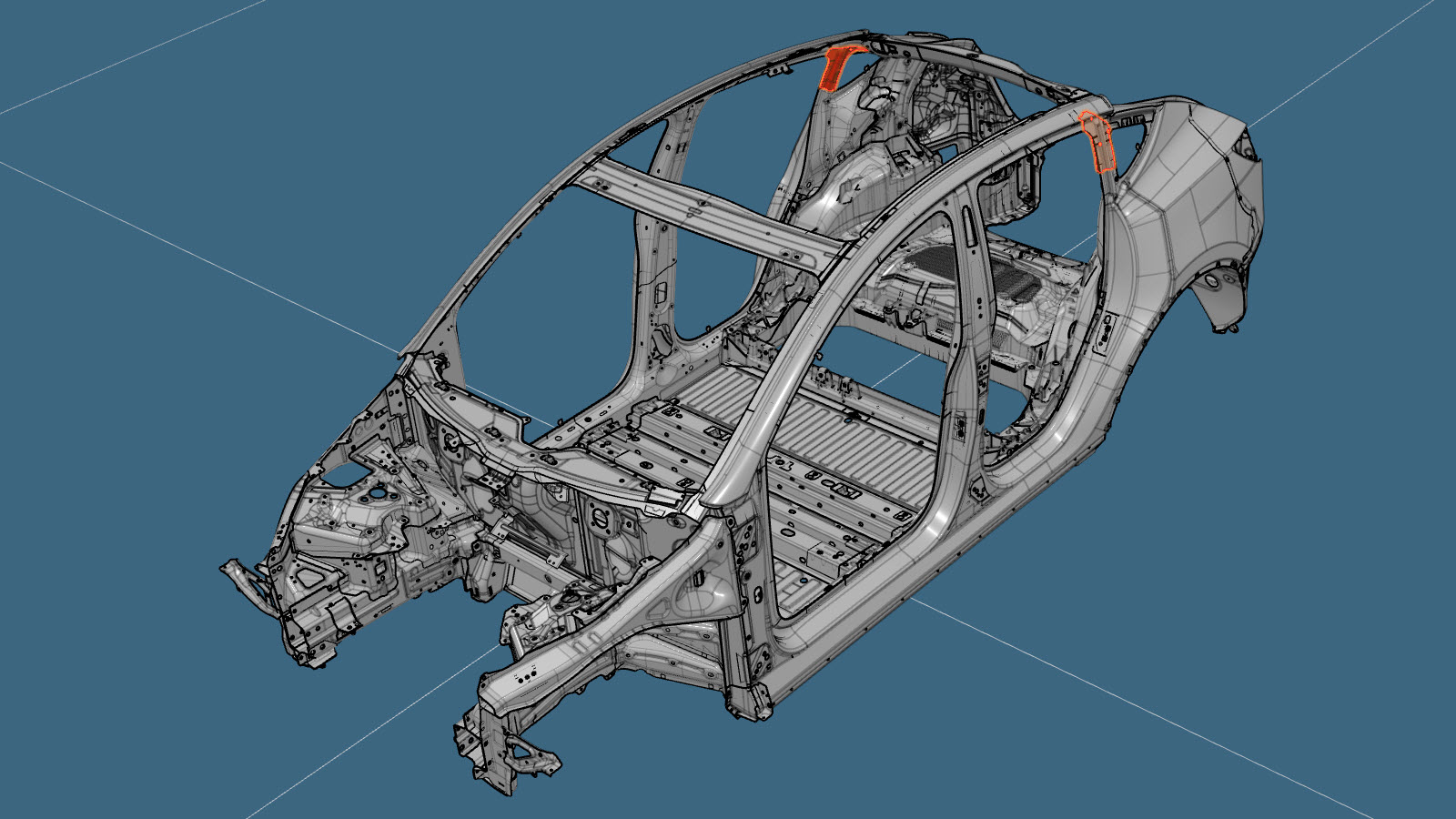

Rinforzo barra divisoria
Codice modifica:
10101921102,
10101921202
NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione e assistenza in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione e assistenza in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga richiesto esplicitamente di farlo. A seconda dei danni al veicolo, potrebbero essere necessarie riparazioni aggiuntive.
Informazioni sulla riparazione
- Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.
- Questa procedura può essere completata senza utilizzare un ponte sollevatore.
Elenco parti
| Quantità | Descrizione | Immagine / Note |
|---|---|---|
|
1 |

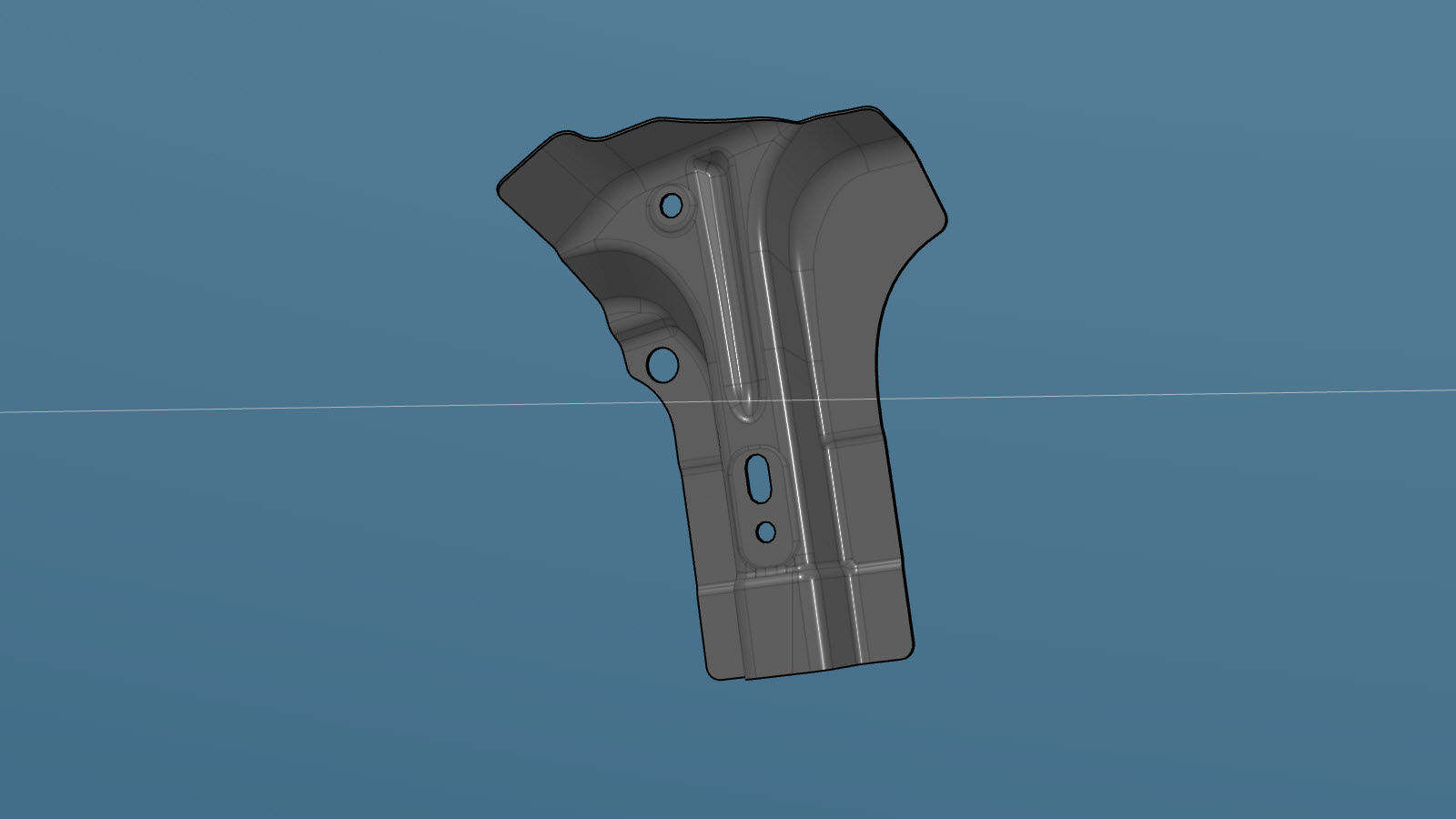

BARRA DIVISORIA (Rinforzo barra divisoria) |
|
| 4 | Rivetto strutturale a strappo, 6,5 mm | |
| 2 | Rivetto Flow-Form S28 | |
| 6 | Rivetto Flow-Form S38 |
quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.
Procedura di riparazione
- Rimuovere Airbag - Curtain - LH (Remove and Replace).
- Rimuovere Seat Back - 2nd Row - LH (Remove and Replace).
- Rimuovere Seatbelt - 2nd Row - LH (5 Seat) (Remove and Replace).
- Rimuovere Brightwork - Upper - LH (Remove and Replace).
- Rimuovere Seal - Body - Side - Rear - Primary - LH (Remove and Replace).
- Rimuovere Glass - Body - Rear Quarter - LH (Remove and Install).
-

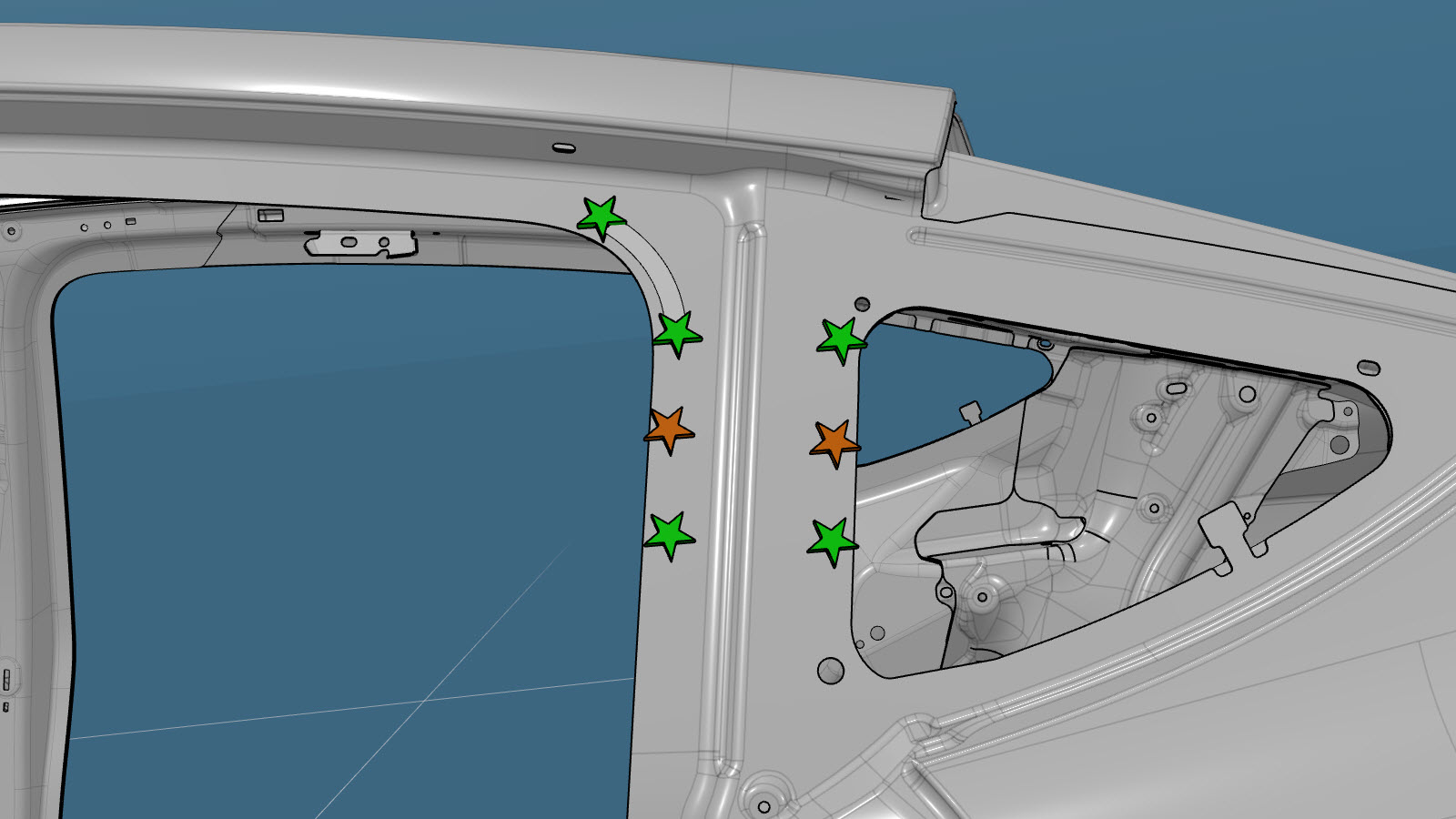

Rimuovere il componente originale.
- o saldature a punti di fabbrica
- o SPR di fabbrica
-
Predisporre l'installazione.
- Linea/punto di riferimento

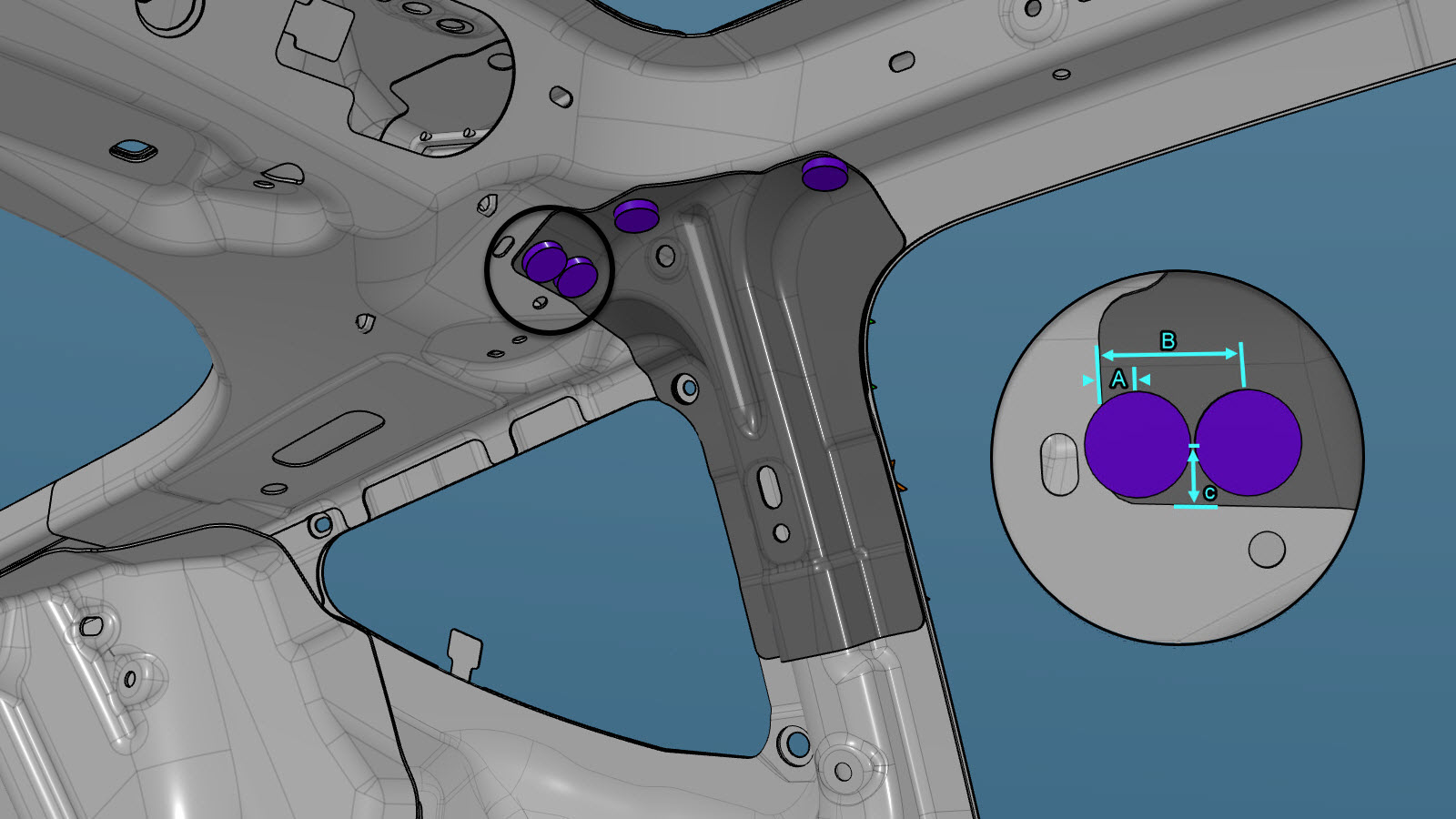

- o rivetti strutturali a strappo, 6,5 mm A = 7 mm B = 27 mm C = 12 mm
- Predisporre l'installazione.

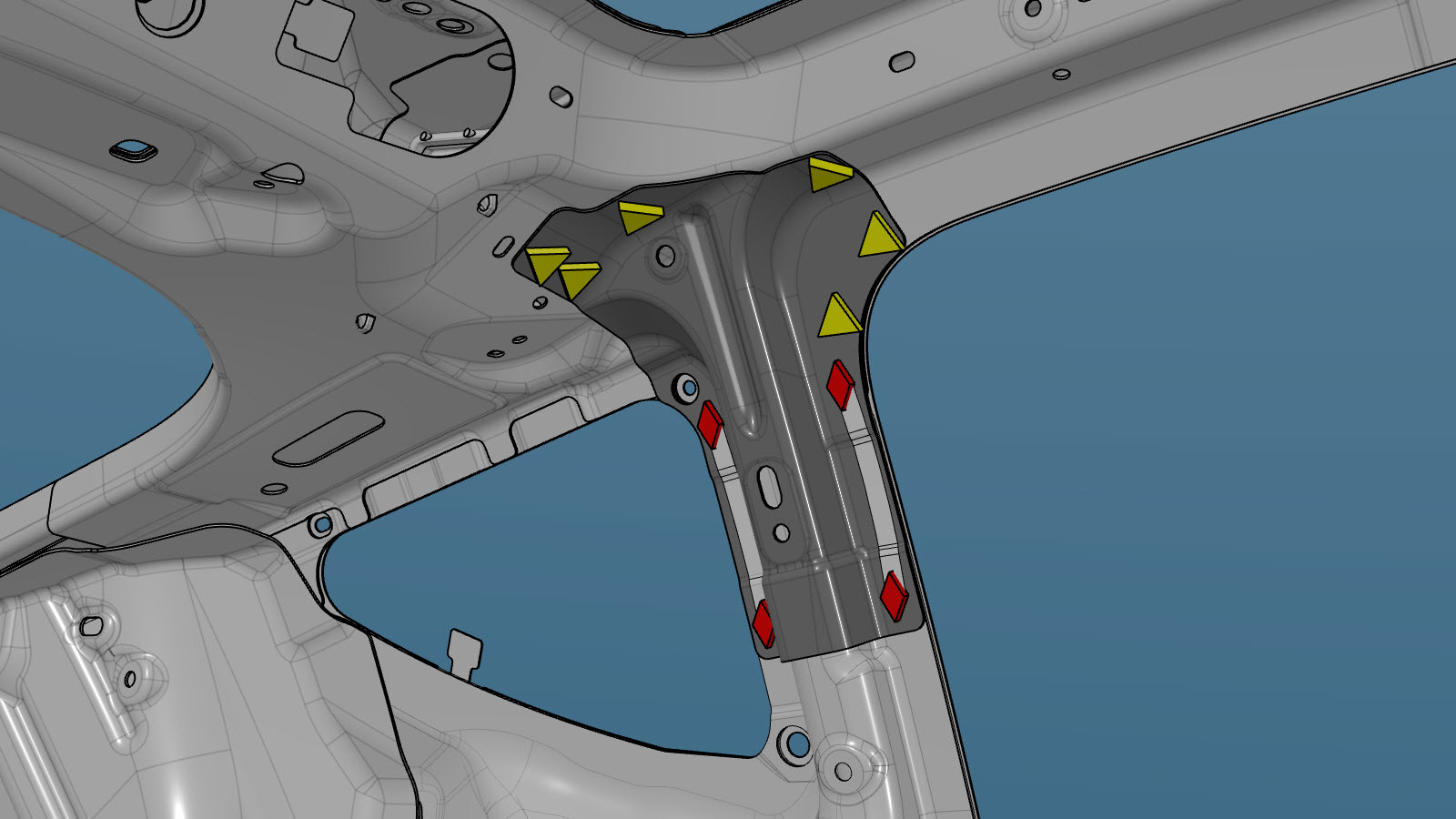

- Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
- Installare i nuovi componenti.
- Eseguire le eventuali operazioni post-riparazione necessarie.
- Installare il Glass - Body - Rear Quarter - LH (Remove and Install).
- Installare il Seal - Body - Side - Rear - Primary - LH (Remove and Replace).
- Installare il Brightwork - Upper - LH (Remove and Replace).
- Installare il Seatbelt - 2nd Row - LH (5 Seat) (Remove and Replace).
- Installare il Seat Back - 2nd Row - LH (Remove and Replace).
- Installare il Airbag - Curtain - LH (Remove and Replace).
