Prolunga interna soglia (veicoli costruiti fino al 17 settembre 2024)
Codice modifica:
10100133102,
10100116402
NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione e assistenza in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione e assistenza in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga richiesto esplicitamente di farlo. A seconda dei danni al veicolo, potrebbero essere necessarie riparazioni aggiuntive.
Informazioni sulla riparazione
- Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.
- Posizionare correttamente il veicolo su un ponte sollevatore quando si esegue questa procedura.
Elenco parti
| Quantità | Descrizione | Immagine / Note |
|---|---|---|

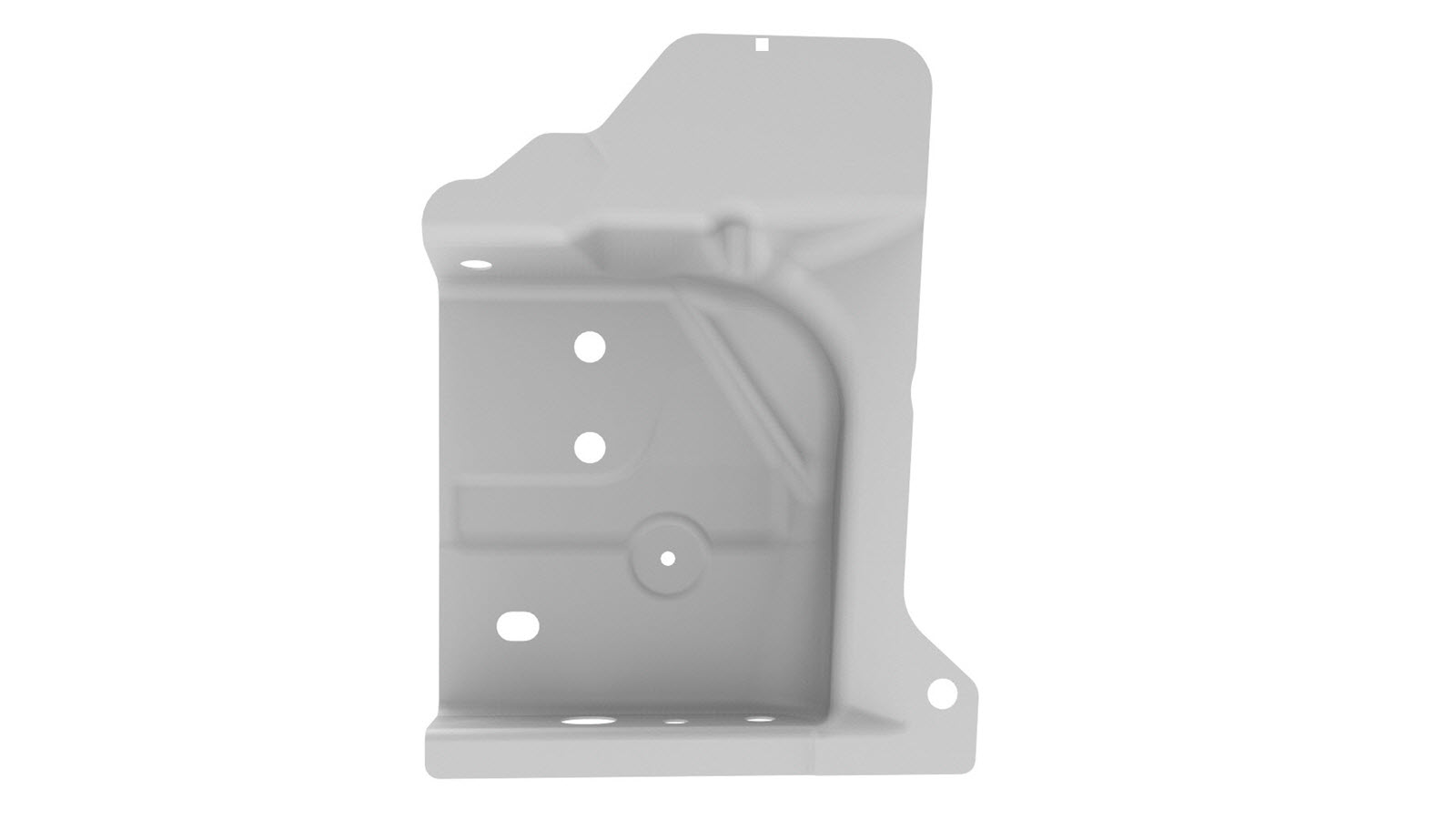

| 1 | MY EXTN, SILL INNER LWR SVC E-COATED (prolunga interna soglia) | |
| 1 | o rivetti strutturali svasati, 6,5 mm | |
| 1 | Rivetto Flow-Form S38 |
quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.
Procedura di riparazione
-
Rimuovere la prolunga del passaruota (anteriore).
-
Rimuovere la porzione necessaria della parte interna anello vano porta.
-

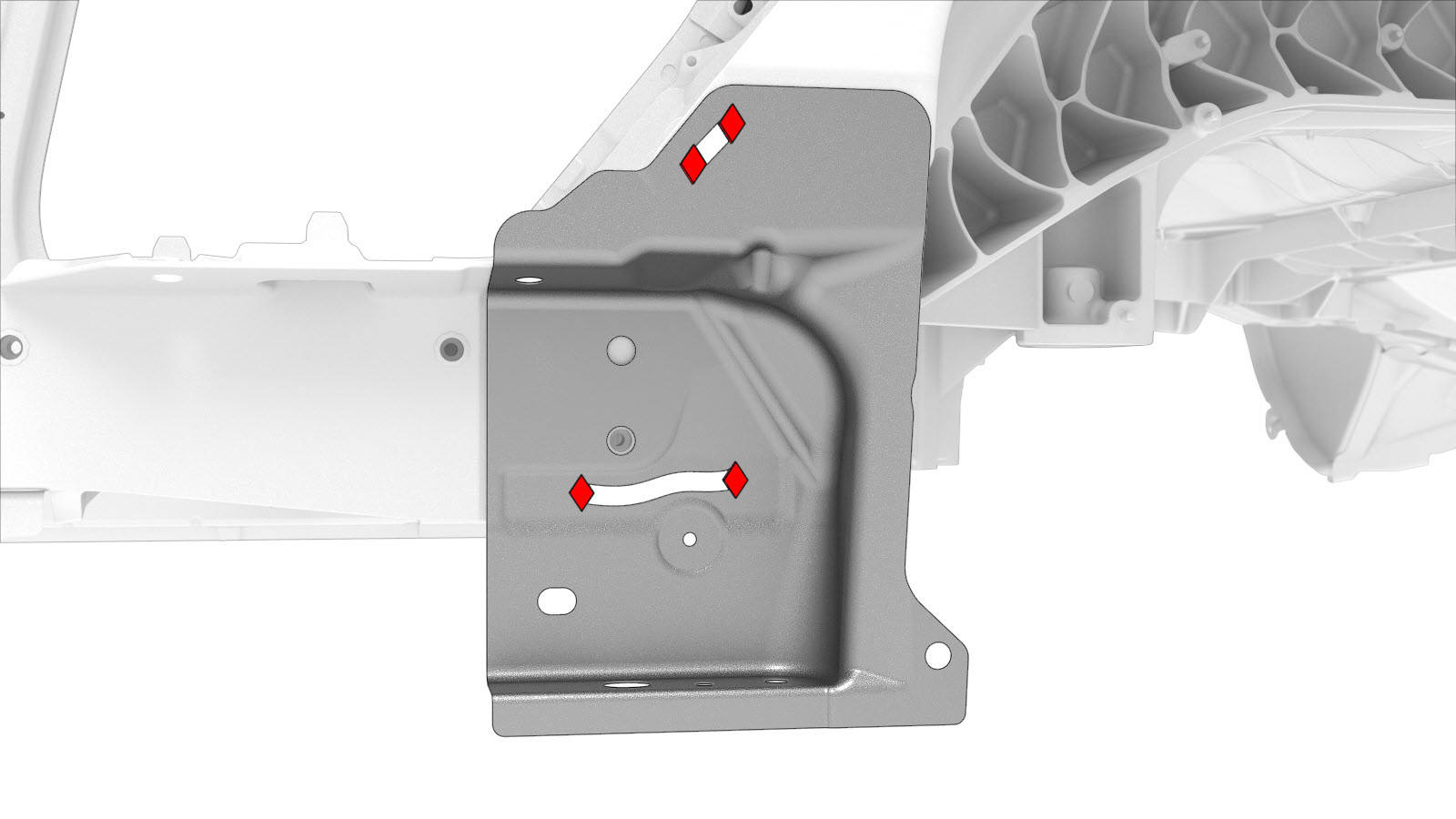

Rimuovere il componente originale.
- o SPR di fabbrica
-

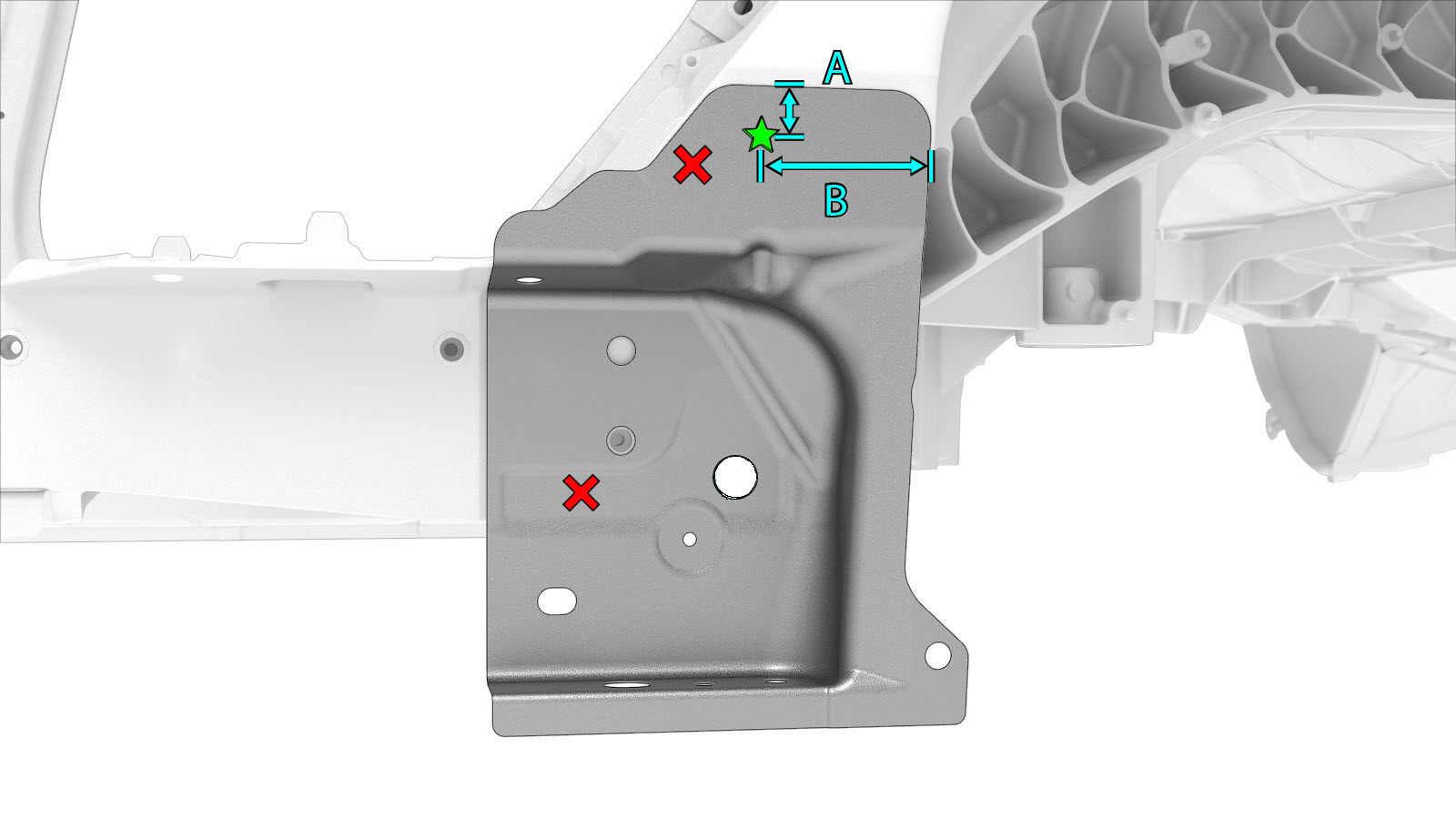

Predisporre l'installazione.
NotaUna X rossa indica la posizione in cui un dispositivo di fissaggio installato in fabbrica non viene sostituito. Fissare questo punto utilizzando solo adesivo strutturale.
- o rivetti strutturali svasati, 6,5 mm
- Linea/punto di riferimento
- o rivetti Flow-Form, S38 A = 26 mm B = 85 mm
- Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
- Installare i nuovi componenti.
-
Installare la porzione necessaria della parte interna anello vano porta.
-
Installare la prolunga del passaruota (anteriore).
- Eseguire le eventuali operazioni post-riparazione necessarie.
