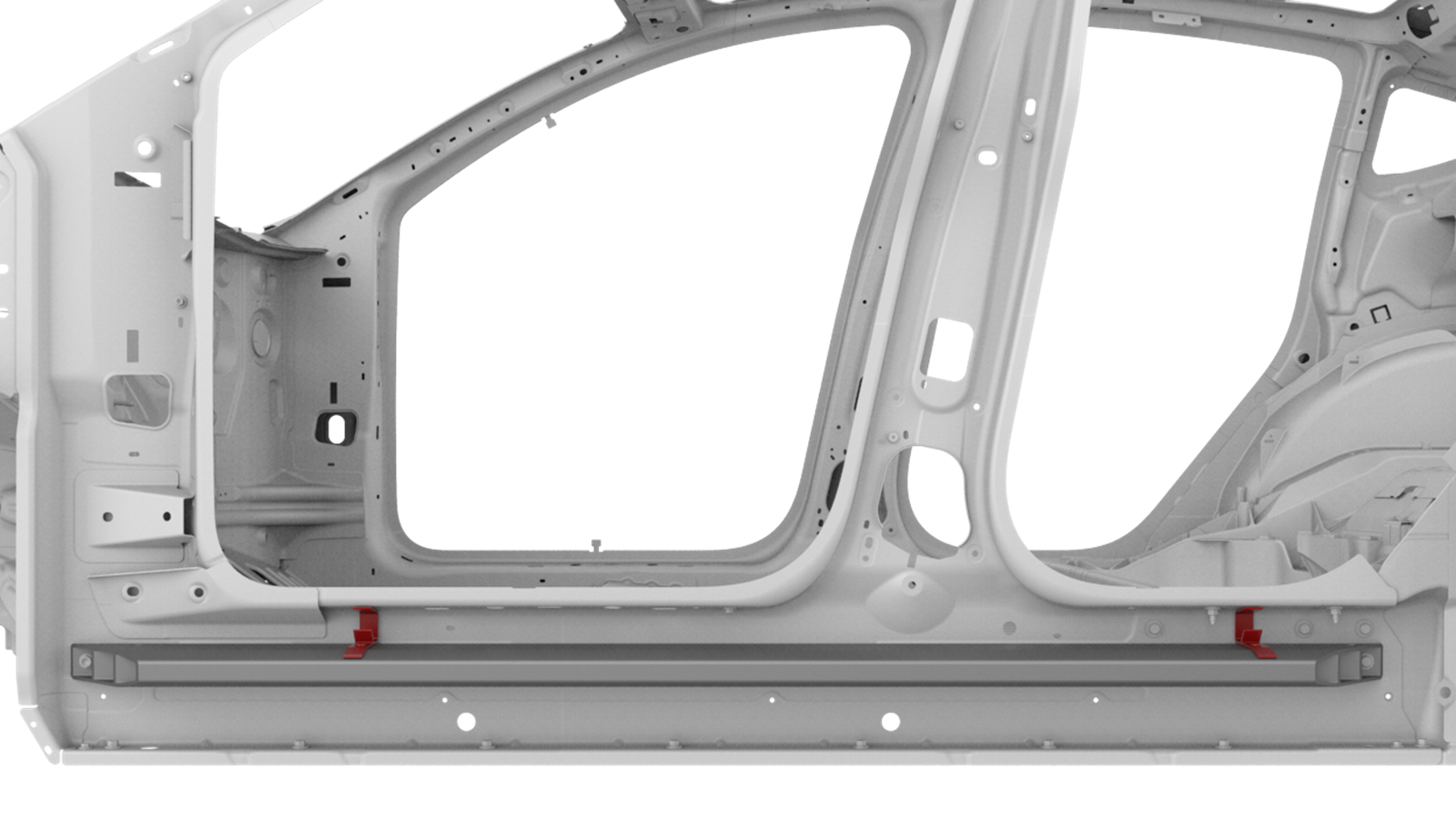

Inserto soglia (completo)

Informazioni sulla riparazione

Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.
Questa procedura può essere completata senza utilizzare un ponte sollevatore.

Elenco parti


Quantità	Descrizione	Immagine / Note
1	SUB-ASY - SIDE SILL INSERT (inserto soglia)
1	Bullone , M8-1,25x37,[109],G1009,CM	Numero parte Tesla 1629418-00-A.
1	Bullone , ,M10-1,5X42,[109],G1009,PC	Numero parte Tesla 1516228-00-B.

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

Rimuovere la porzione necessaria della parte esterna anello vano porta.
Rimuovere le piastre in espanso.

Nota
Conservare le piastre in espanso da installare in un passaggio successivo.

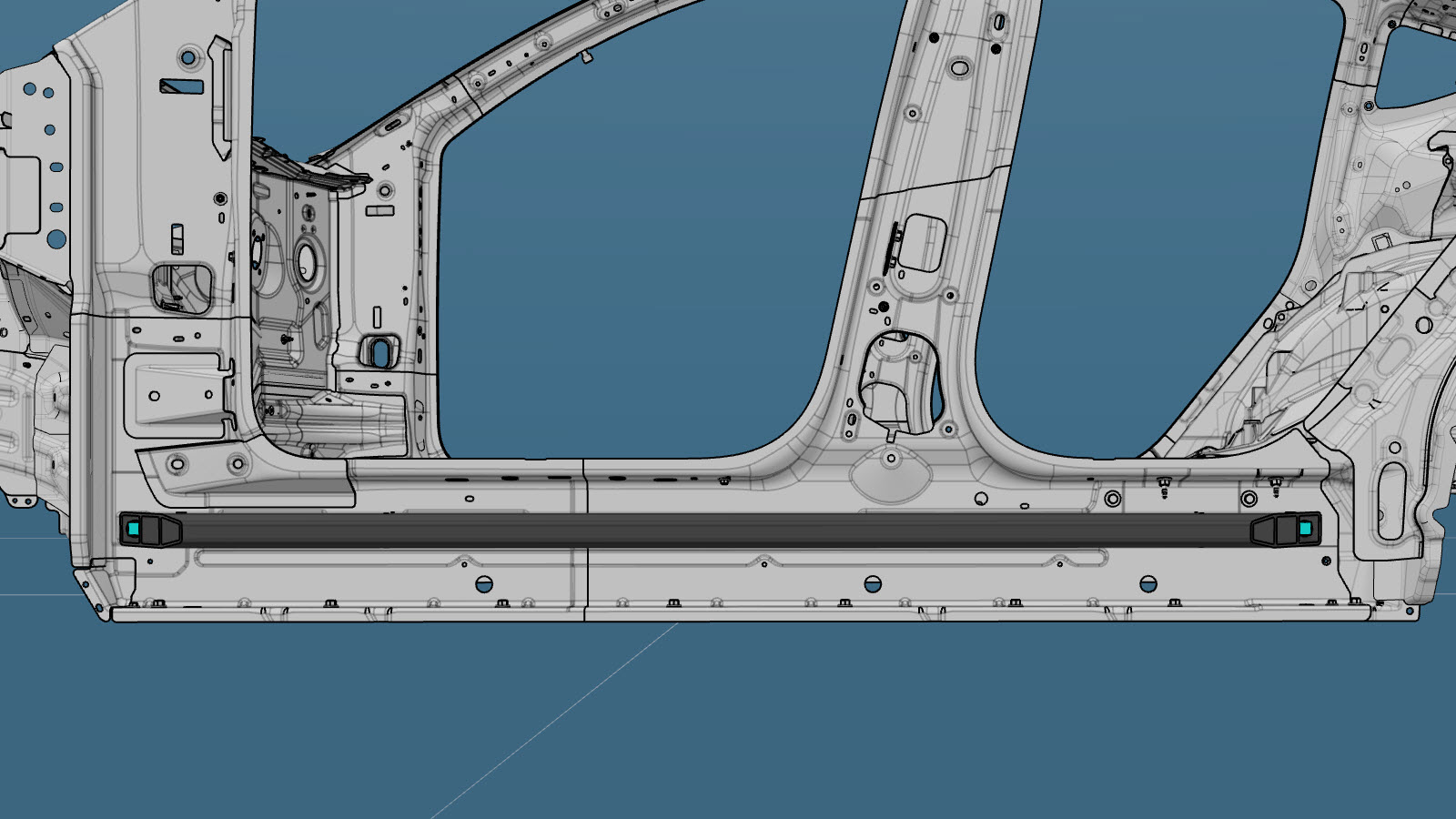

Rimuovere il componente originale.

o bulloni
Predisporre l'installazione.

o bulloni
Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
Installare il/i nuovo/i componente/i.
Serrare i dispositivi di fissaggio come segue:
- Bullone anteriore: M10-1.5x42, [109],G1009,PC, numero parte 1516228-00-B: 60 Nm.
- Bullone posteriore: M8-1.25x37, [109],G1009,CM, numero parte 1629418-00-A: 35 Nm.
Installare le piastre in espanso rimosse in un passaggio precedente.
Installare la porzione necessaria della parte esterna anello vano porta.
Eseguire le eventuali operazioni post-riparazione necessarie.
