Pannello di terminazione inferiore interno soglia

Codice modifica: 10100135602 10100135702 NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga detto esplicitamente di farlo. Aggiungere eventuali procedure meccaniche associate e necessarie per eseguire questa procedura.

Elenco parti

Quantità Descrizione Immagine / Note

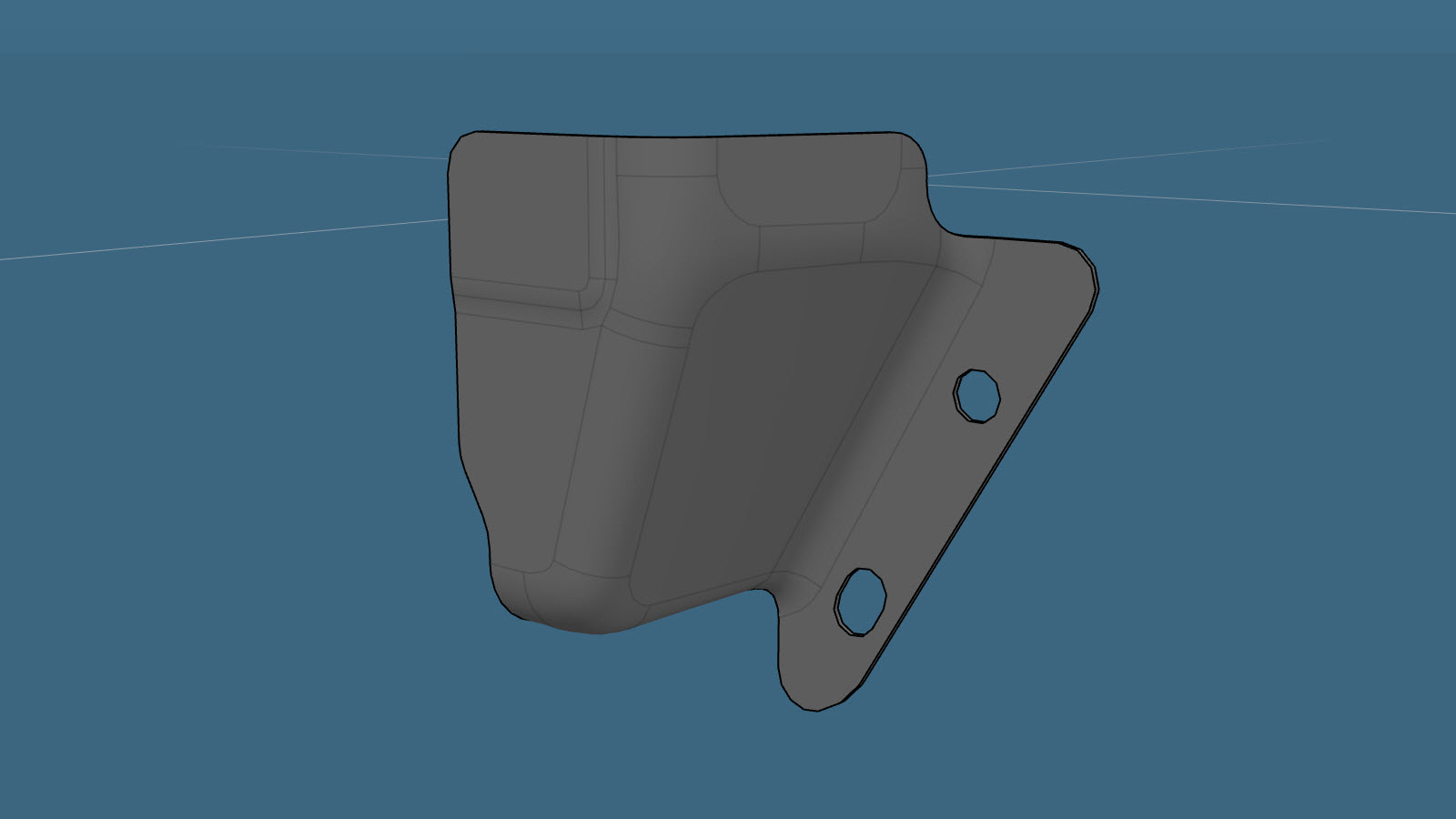

1 PANEL - SILL INNER LOWER CLOSEOUT (pannello di terminazione inferiore interno soglia)
4 Rivetto strutturale a strappo, 6,5 mm

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

  1. Rimuovere la porzione di Parte esterna anello vano porta necessaria per esporre il componente sottostante da sostituire.

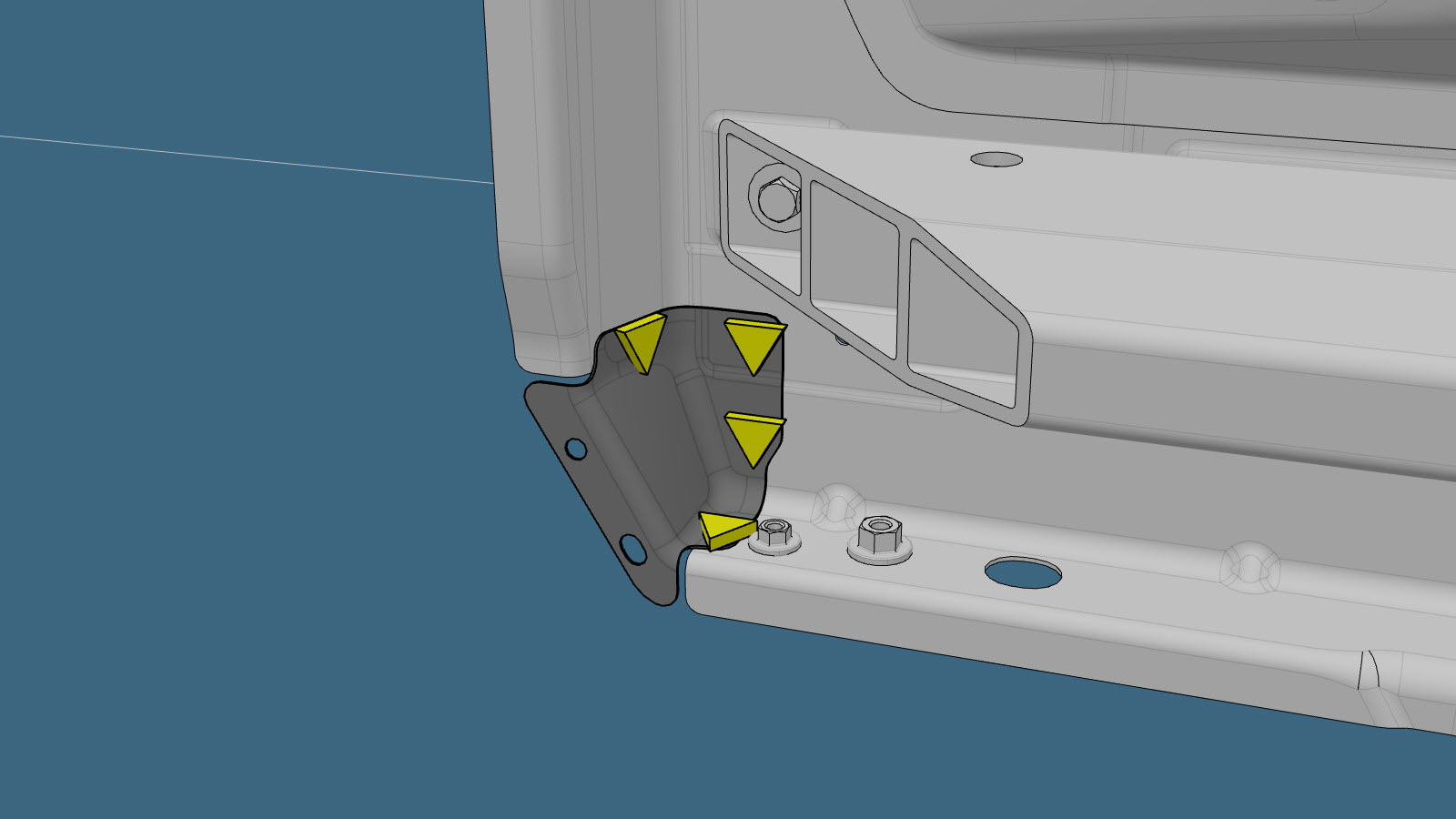

  2. Rimuovere il componente originale.

    o saldature a punti di fabbrica

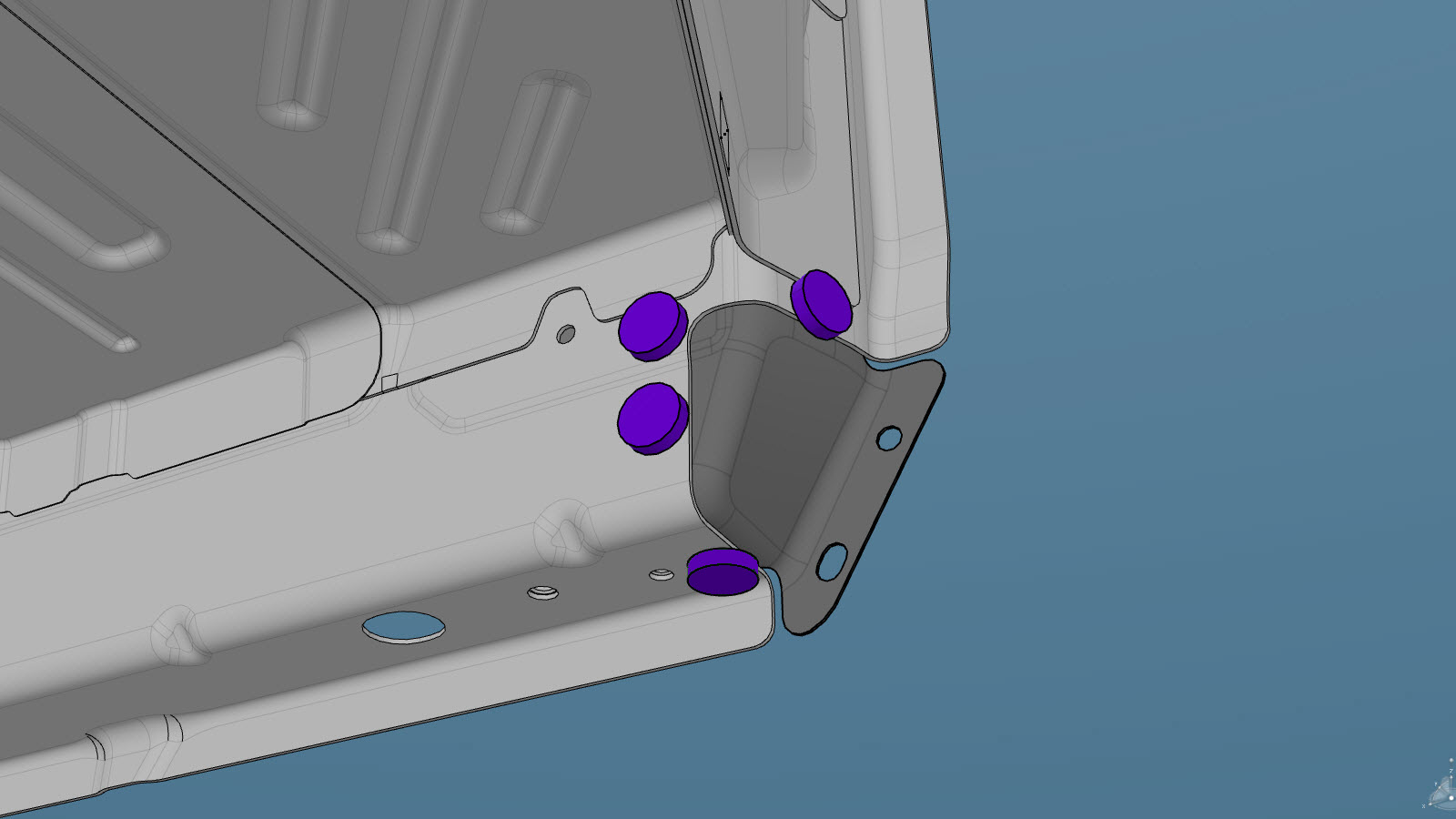

  3. Predisporre l'installazione.

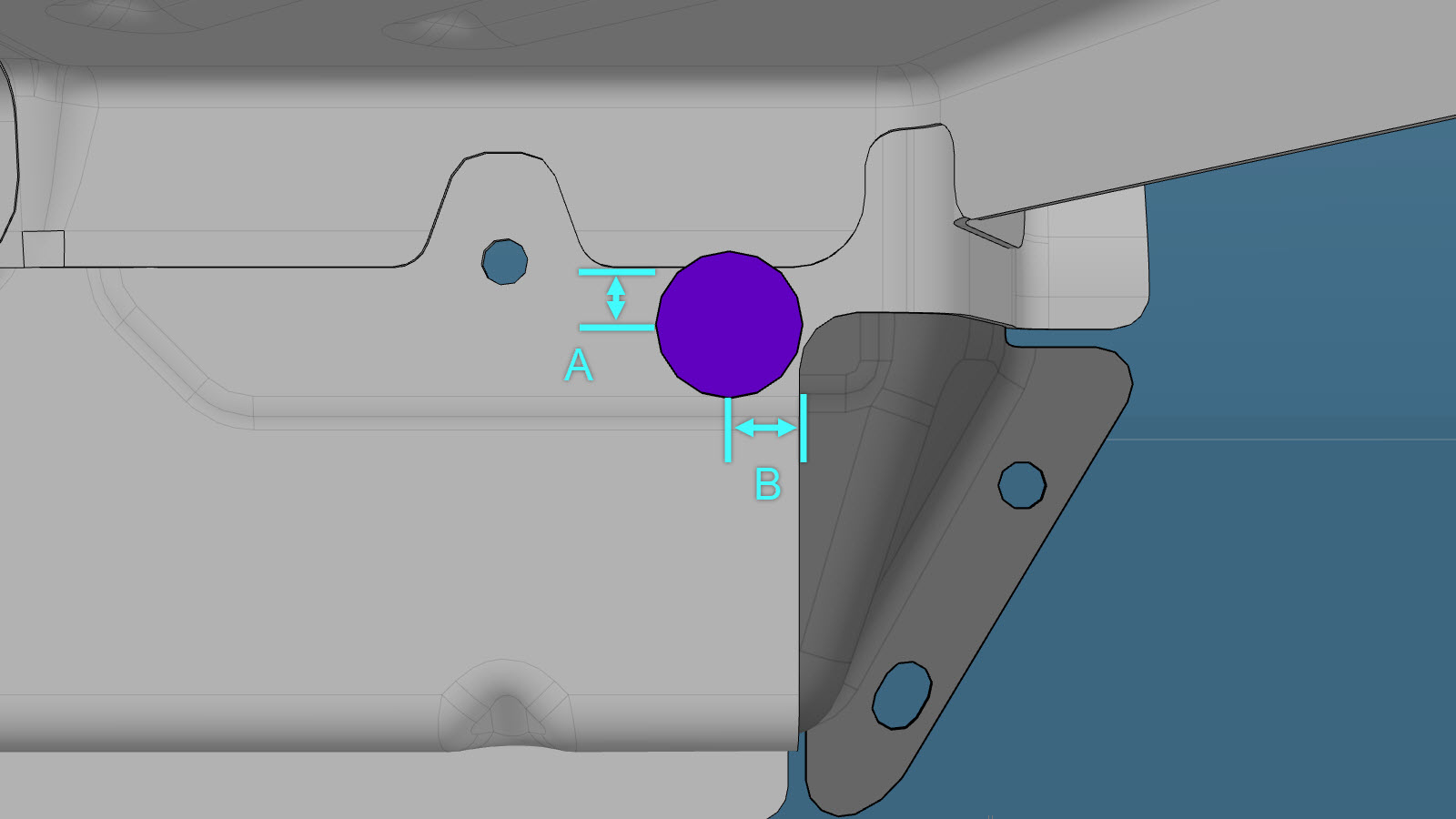

    o rivetti strutturali a strappo, 6,5 mm
    • A = 8 mm
    • B = 10 mm

    Linea/punto di riferimento

  4. Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
  5. Installare il/i nuovo/i componente/i.
  6. Eseguire le eventuali operazioni post-riparazione necessarie.
  7. Installare la porzione necessaria di Parte esterna anello vano porta che è stata rimossa per esporre il componente da sostituire.
