Traversa ponte sottoscocca posteriore pressofuso (centrale)

Informazioni sulla riparazione

Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.
Posizionare correttamente il veicolo su un ponte sollevatore quando si esegue questa procedura.

Elenco parti


Quantità	Descrizione	Immagine / Note

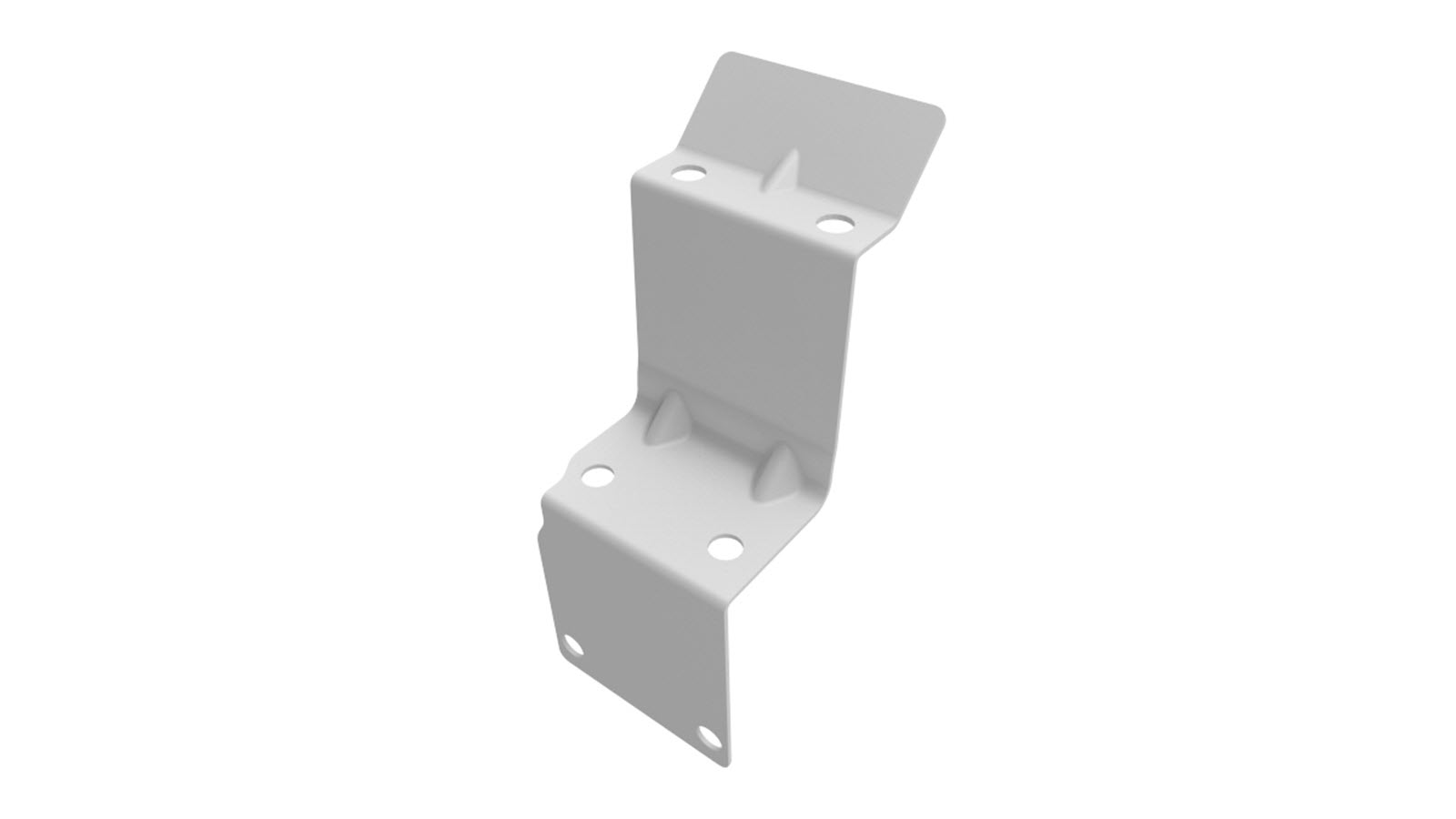

1	MID CM RUB BRIDGING PART (traversa ponte sottoscocca posteriore pressofuso)
2	Rivetto strutturale a flangia ad alta resistenza, 6,5 mm
6	Bullone , T2000,M8-1.25x20,[109],G0110,CA	Numero parte Tesla 1524523-00-B.

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

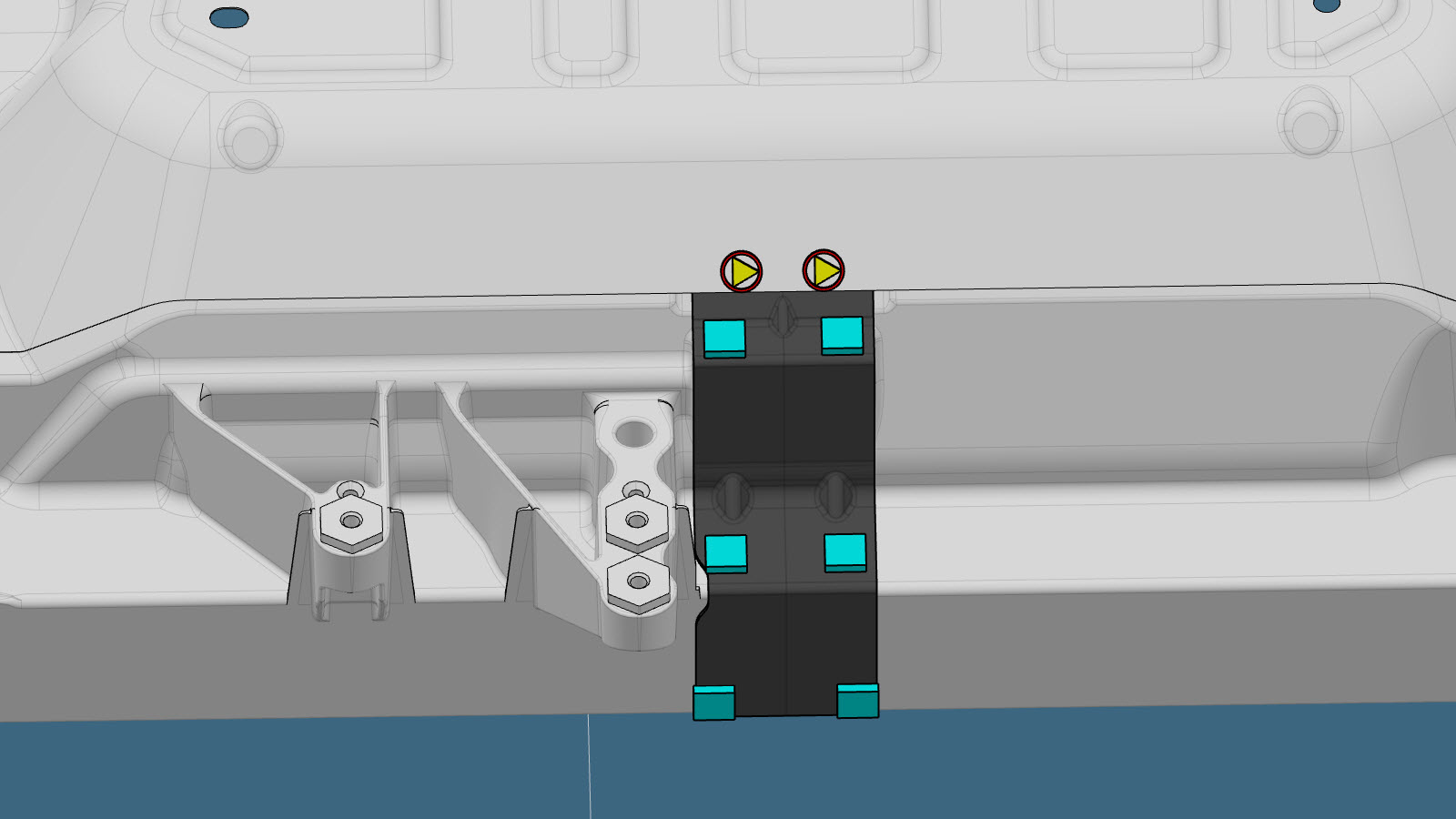

Rimuovere il componente originale.

o perforazione delle saldature a punti di fabbrica
Nota
Durante la perforazione di saldature a punti, utilizzare una punta da trapano che crei un foro delle giuste dimensioni per il dispositivo di fissaggio che sostituirà la saldatura a punti.

o bulloni

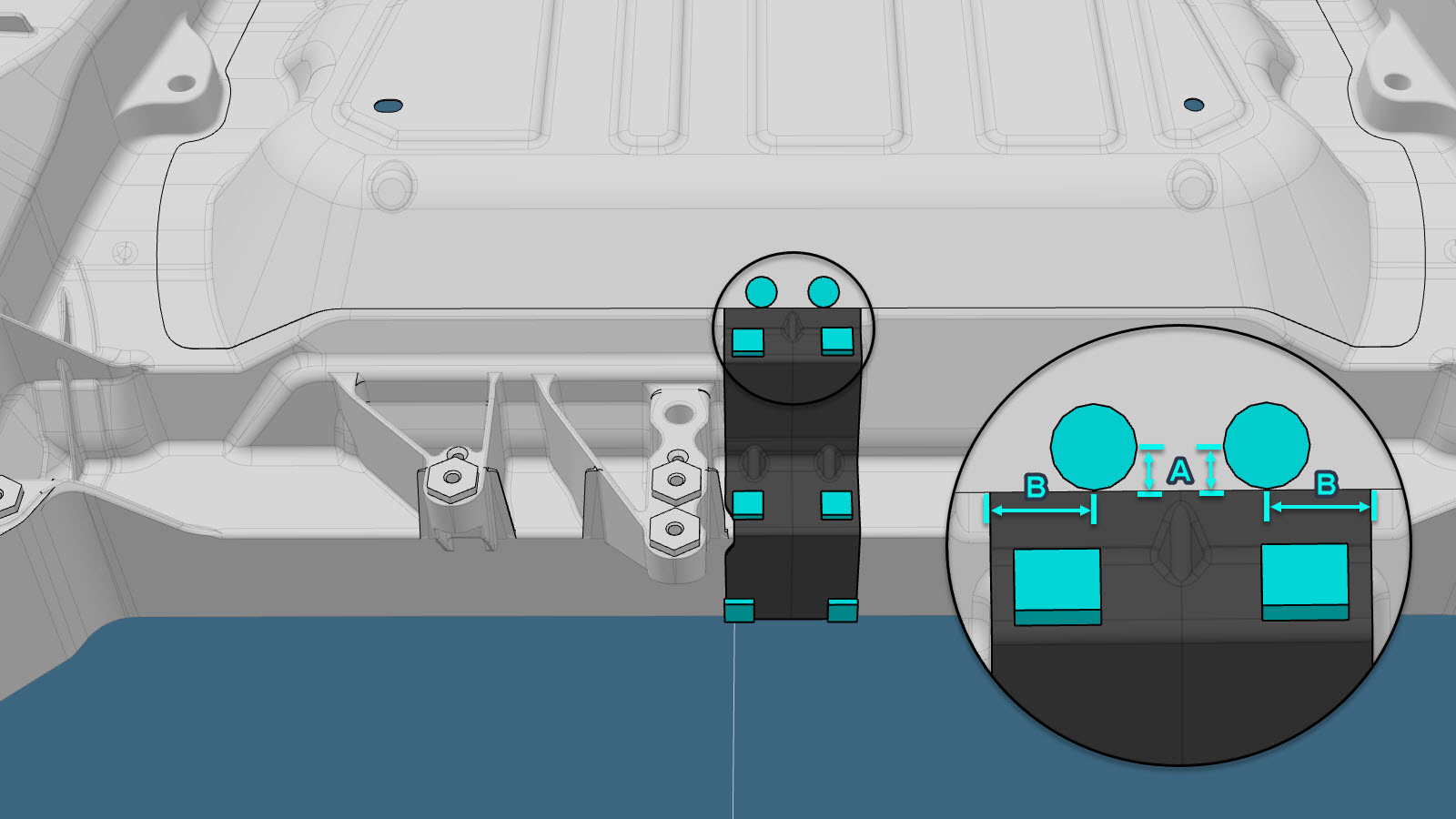

Predisporre l'installazione.
o rivetti strutturali ad alta resistenza, 6,5 mm
- A = 10 mm.
- B = 24 mm.
o bulloni
Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
Installare il/i nuovo/i componente/i.
Serrare i bulloni a 30 Nm.
Eseguire le eventuali operazioni post-riparazione necessarie.
