Inserto soglia (sezione anteriore)

Elenco parti

Quantità Descrizione Immagine / Note

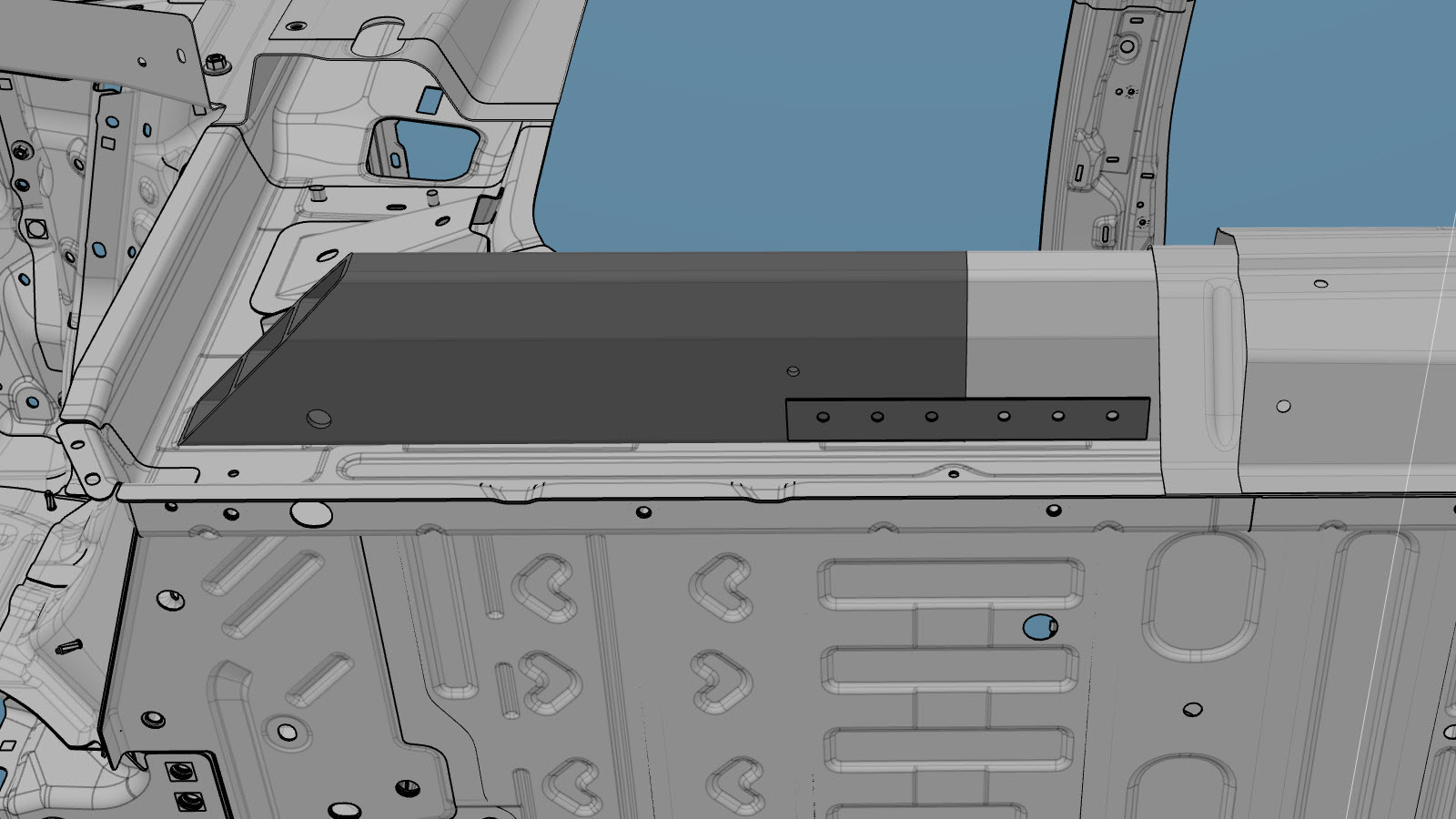

1 SIDE SILL INSERT (inserto soglia)
1 Bullone , SEMS[FL] - HX - M10-1.5x42 - [109] - G1009 - CMAT Numero parte Tesla 1516228-00-B.
1 Kit sezione inserto soglia anteriore Model 3
Contenuto del kit:

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

  1. Rimuovere la porzione necessaria della parte esterna anello vano porta.

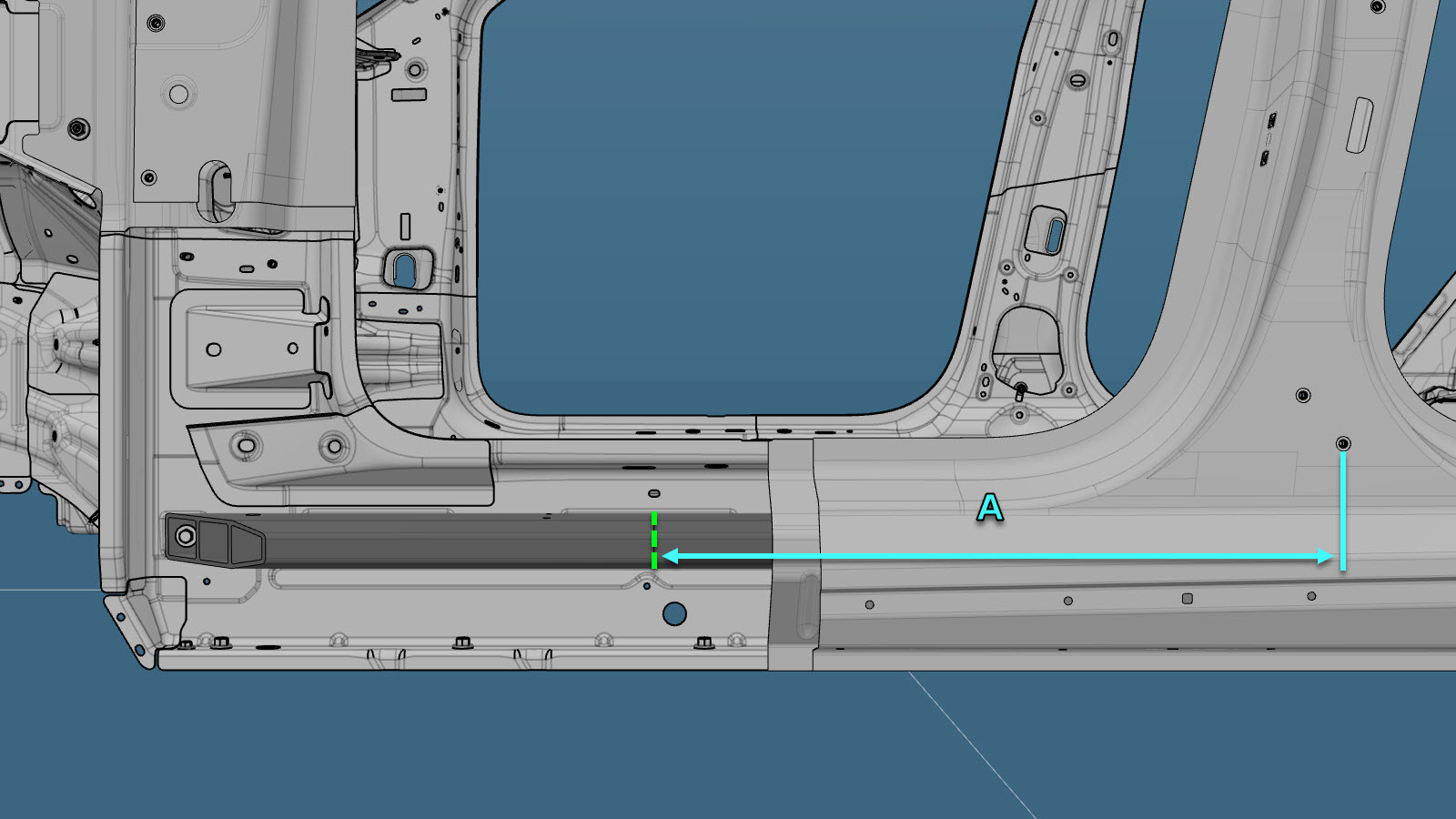

  2. Tagliare il componente originale nelle posizioni indicate.

    Linea di taglio

    Linea/punto di riferimento

    • A = 700 mm
  3. Rimuovere il componente originale.

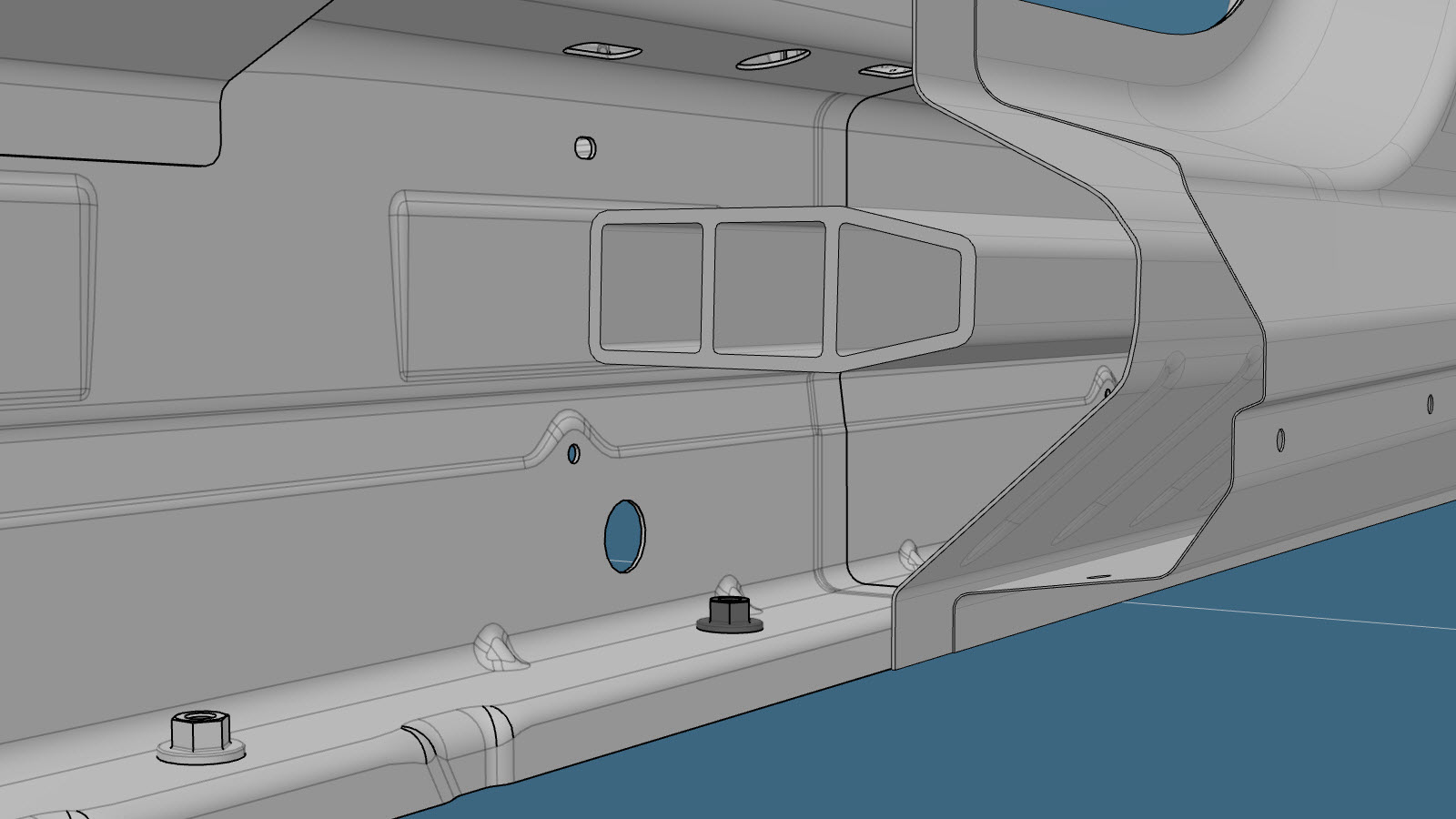

    o bulloni
  4. Rimuovere il dado a saldare dalla parte interna anello vano porta.

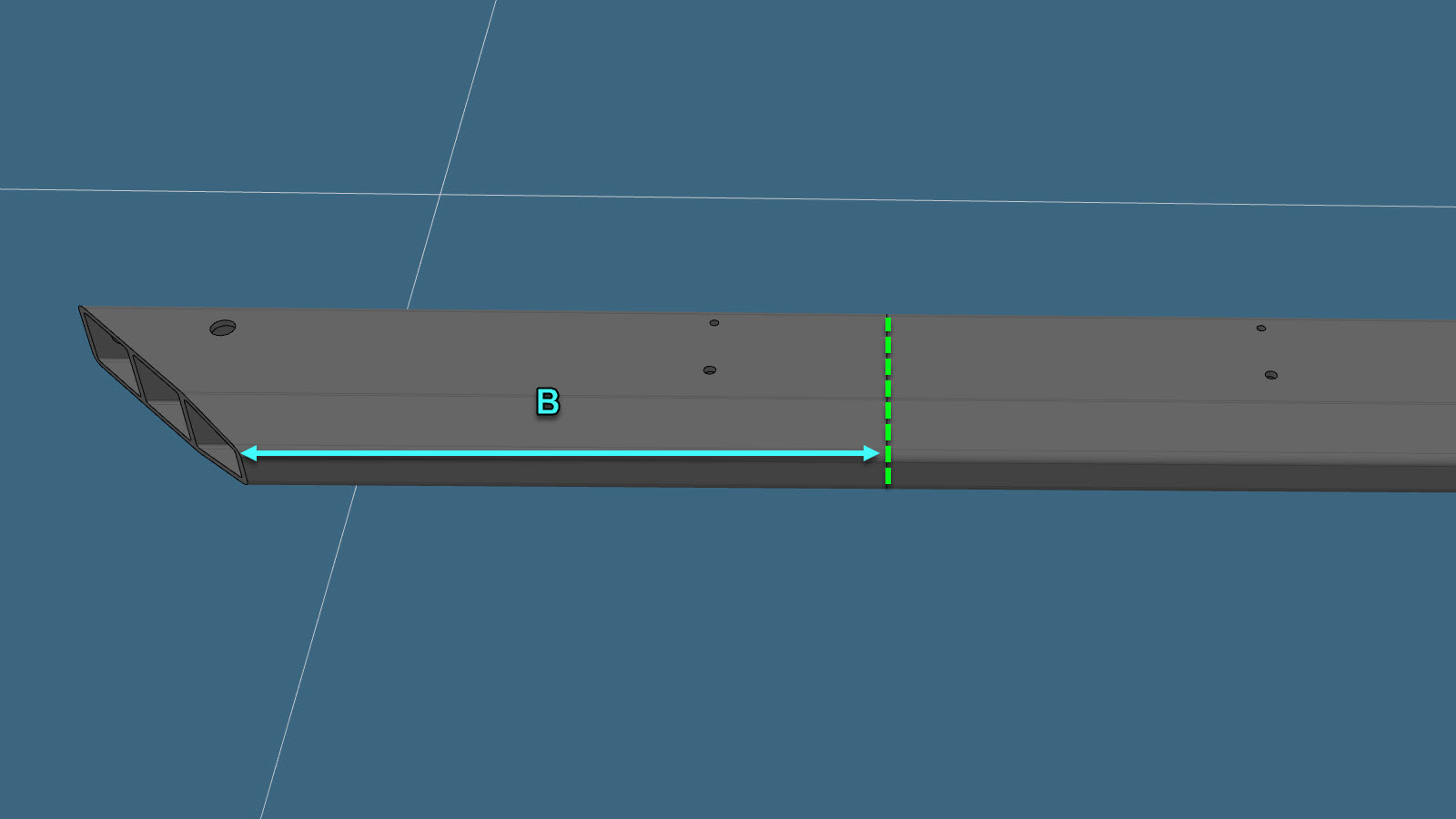

  5. Tagliare il nuovo inserto soglia come indicato di seguito per ottenere il nuovo componente.

    Linea di taglio

    Linea/punto di riferimento

    • B = 395 mm
  6. Usare una delle piastre dell'inserto rinforzo cella 3 come dima ed eseguire fori di 8 mm nel nuovo componente e nella porzione rimasta dell'inserto soglia.

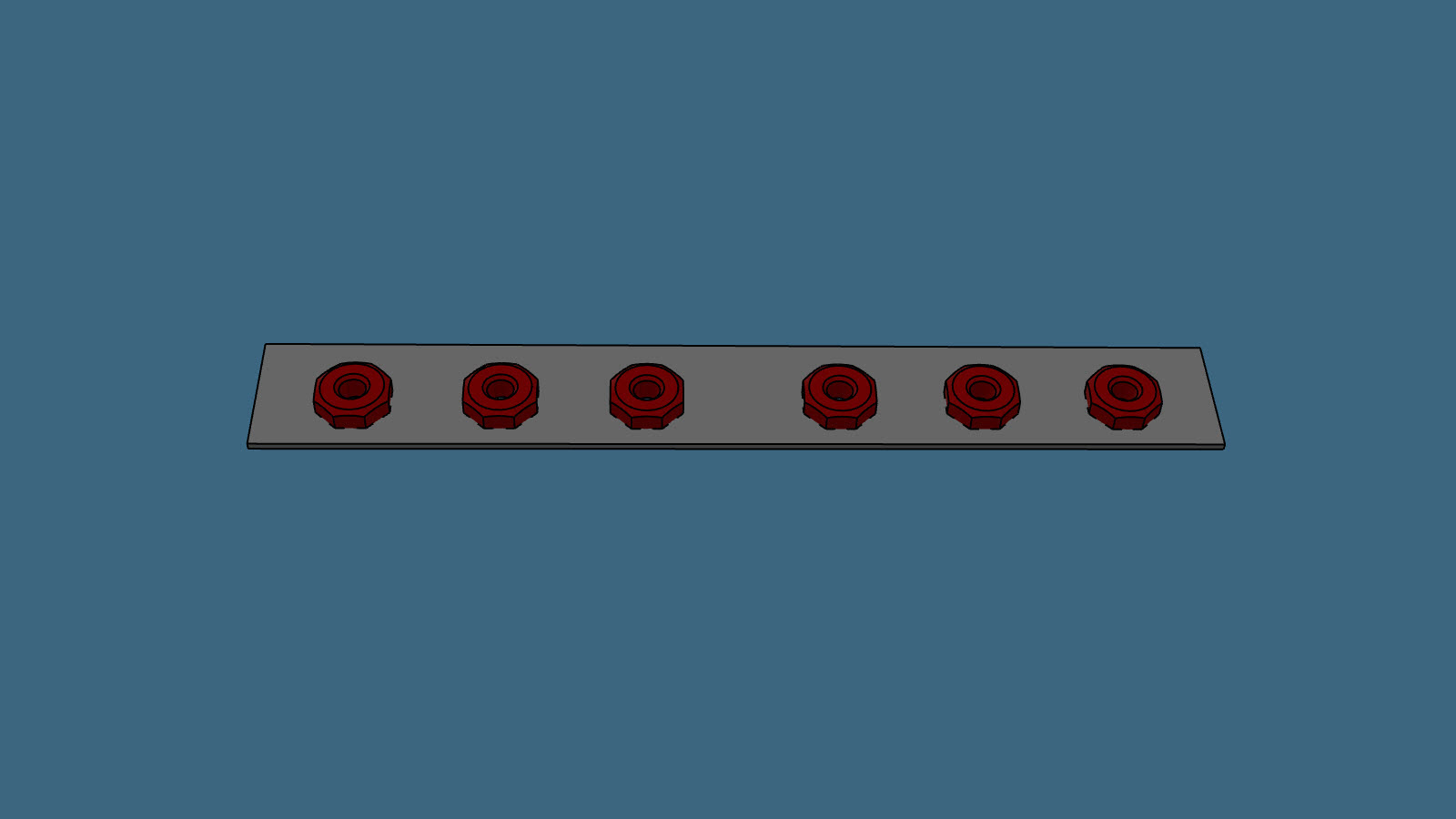

  7. Allargare i fori in una delle piastre dell'inserto rinforzo cella 3 a 12 mm per consentire l'installazione dal dado SPAC.
    Informational PurposesAn informational icon, calling your attention
    Nota
    I dadi SPAC saranno montati su questa piastra di rinforzo, installata all'interno dell'inserto soglia.
  8. Usare adesivo strutturale per installare i dadi SPAC nei fori allargati della piastra inserto rinforzo cella 3.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Fare riferimento a Installare il nuovo componente o i nuovi componenti per istruzioni sull'installazione dei dadi SPAC sulla fascetta connettore.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Dopo l'essiccazione dell'adesivo, controllare la filettatura dei dadi SPAC sulla fascetta connettore cella 3 e utilizzare un pettine per filettature per rimuovere l'eventuale adesivo secco.

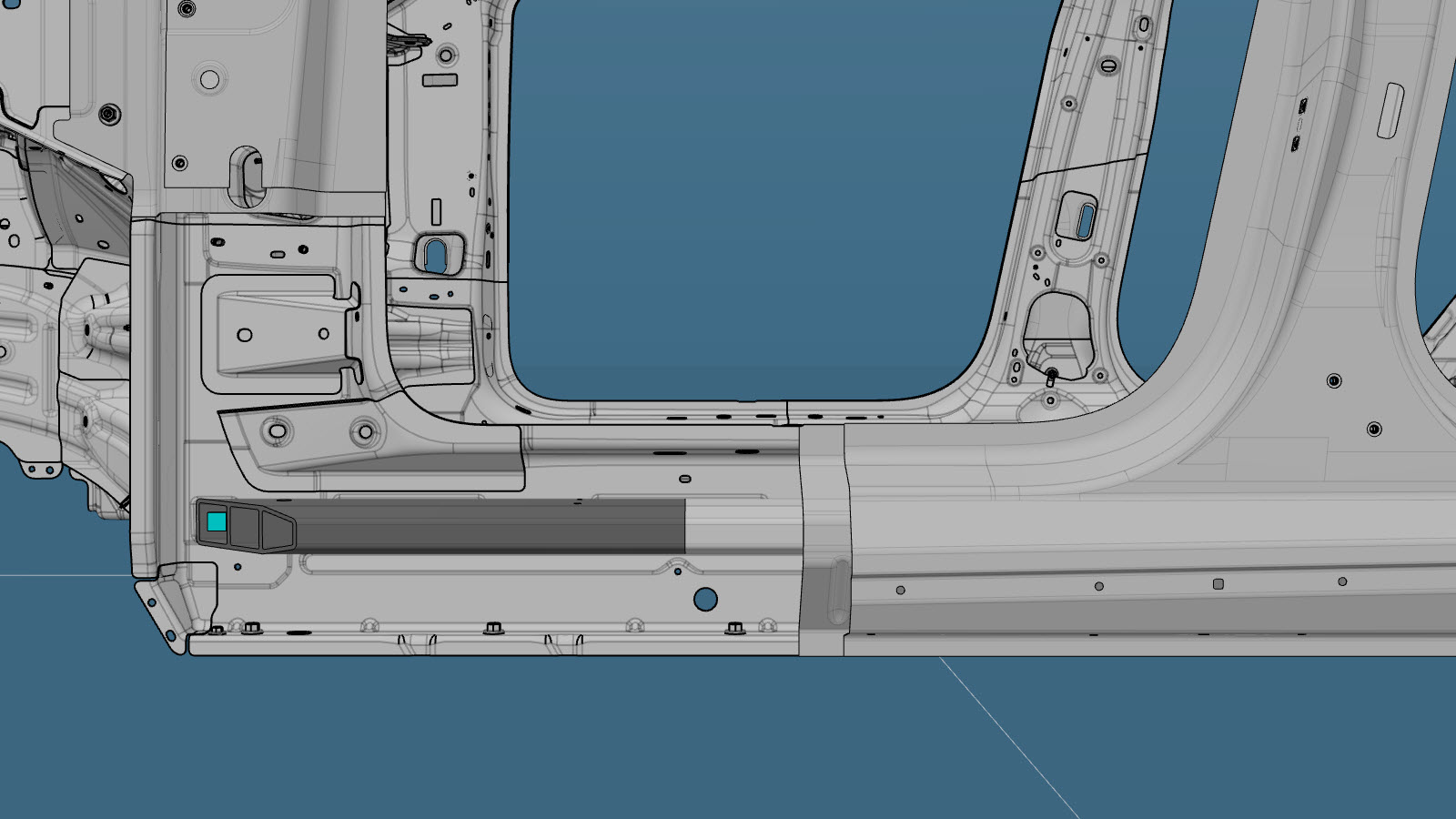

  9. Inserire le piastre dell'inserto rinforzo cella 1 e cella 2 e predisporre l'installazione.

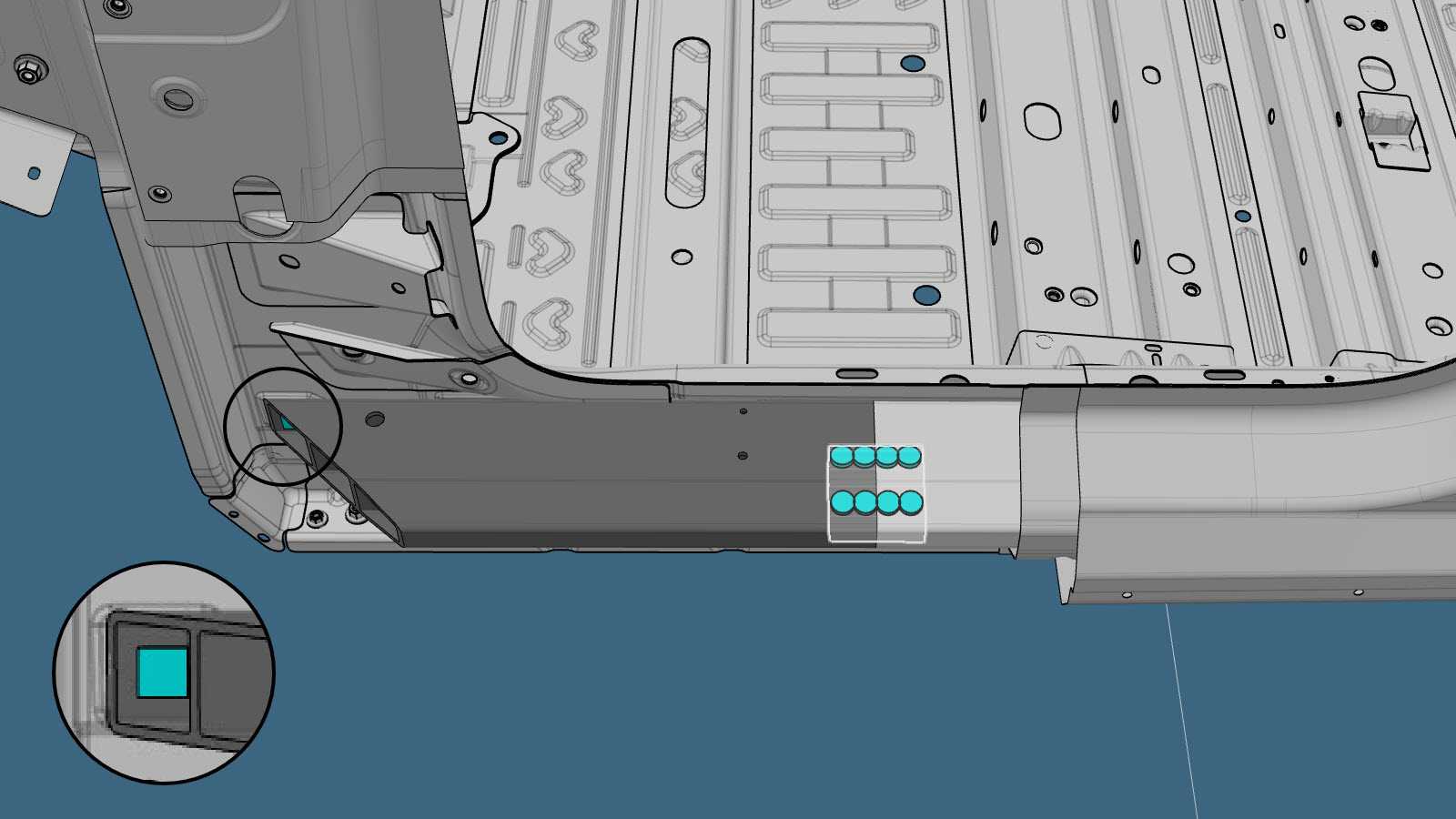

    o rivetti strutturali ad alta resistenza, 6,5 mm

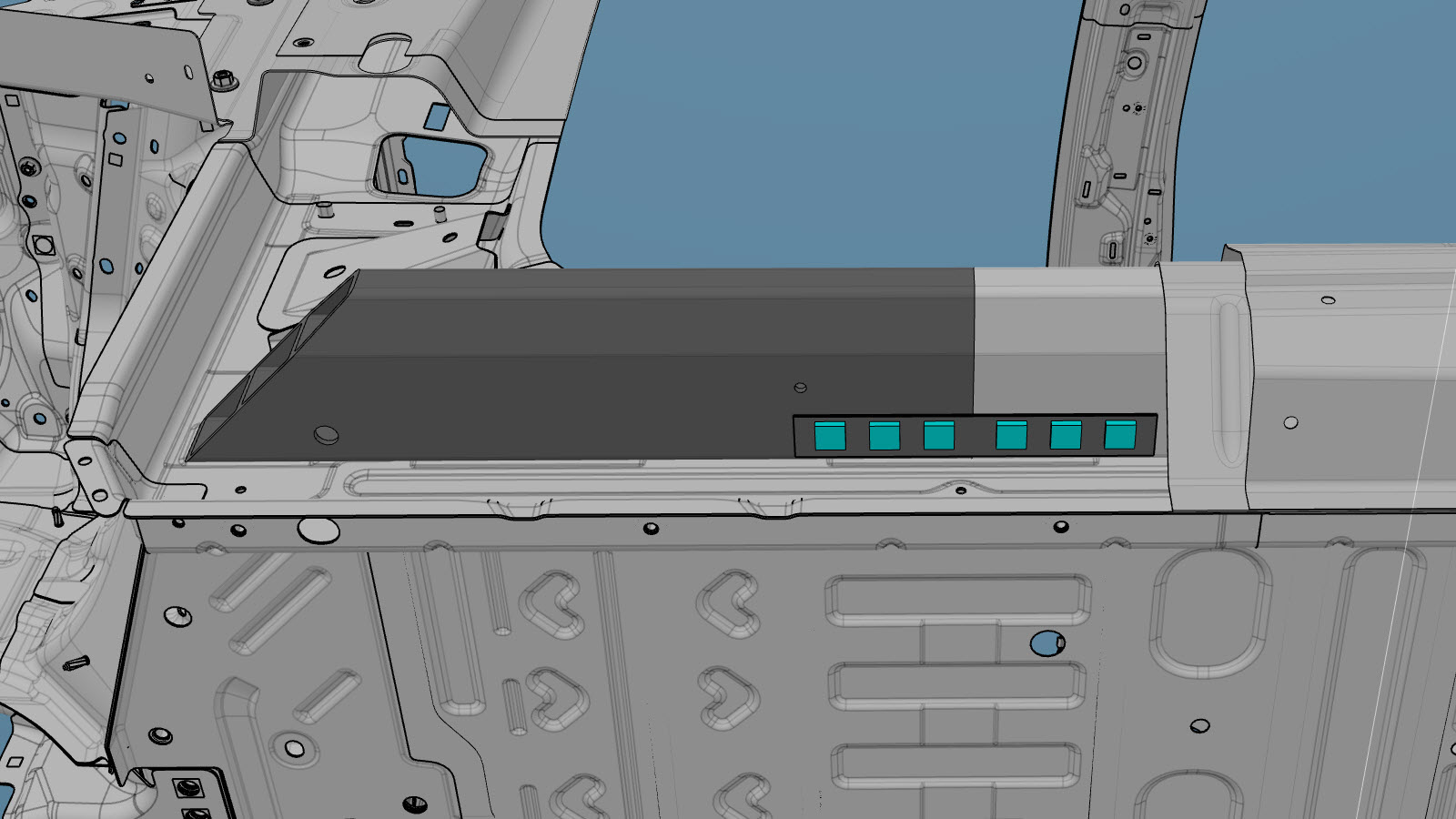

    o bulloni

  10. Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
  11. Installare il/i nuovo/i componente/i.
    Serrare il bullone anteriore sulla nuova sezione dell'inserto soglia a 60 Nm.

    Serrare i bulloni per le piastre dell'inserto rinforzo cella 3 a 25 Nm.

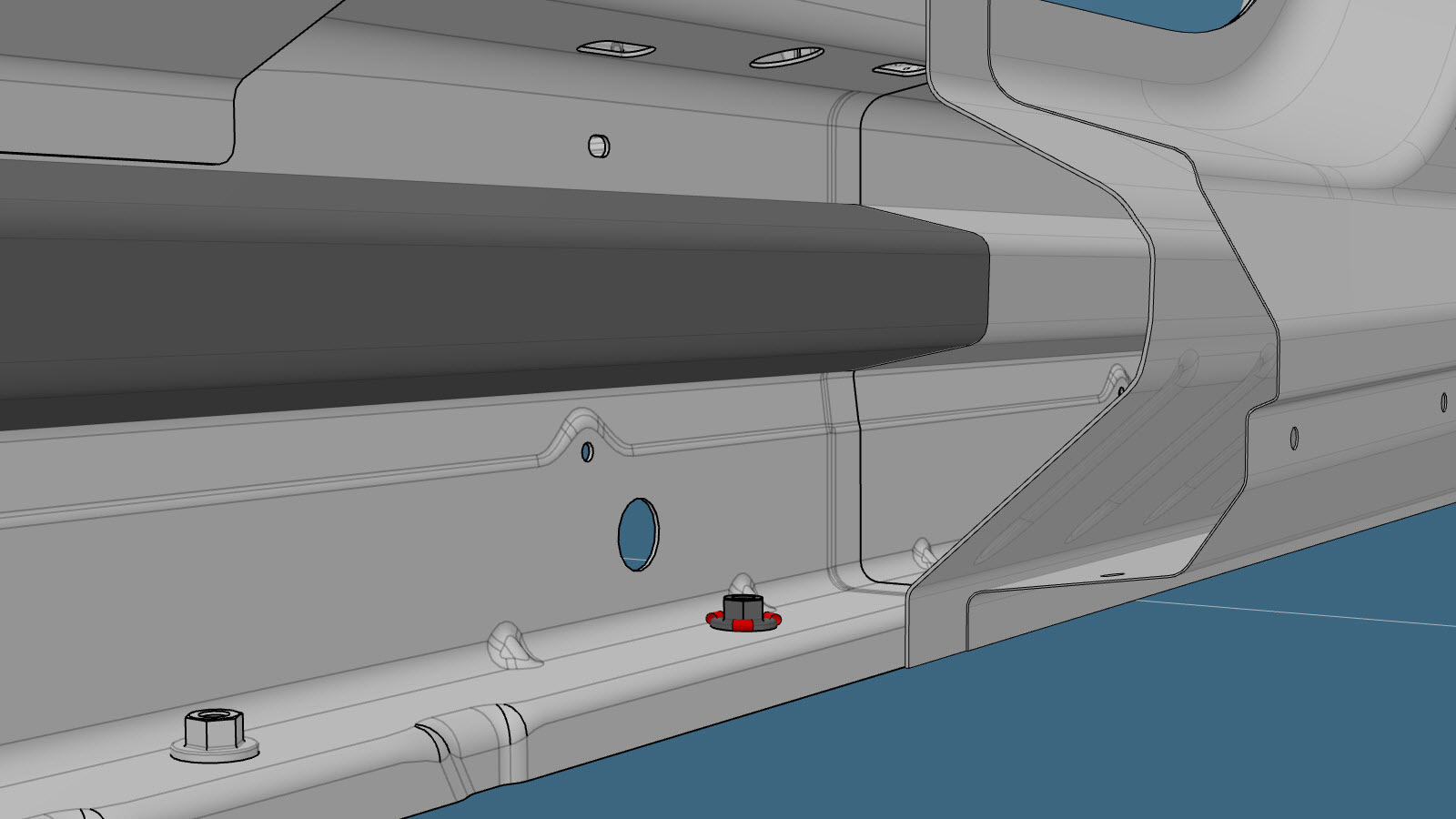

  12. Installare il nuovo dado a saldare nella parte interna anello vano porta.
    Saldatura GMA
  13. Eseguire una saldatura GMA.
    Saldatura GMA
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avvertenza
    La mancata osservanza di tutte le precauzioni di sicurezza per la saldatura, incluso l'uso di dispositivi di protezione individuale, potrebbe causare gravi lesioni personali o danni alla proprietà. Solo i tecnici che hanno completato la formazione sulla saldatura approvata da Tesla sono autorizzati a saldare componenti strutturali sui veicoli Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avvertenza
    Per mantenere l'integrità in caso di incidente del veicolo, utilizzare esclusivamente fili per saldatura approvati e saldatrici GMA approvate per eseguire una saldatura GMA sui veicoli Tesla. Fare riferimento a Saldatrici e filo per saldatura GMA (gas metal arc) approvati per informazioni sulle saldatrici GMA e sui fili per saldatura GMA approvati.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avvertenza
    Non effettuare saldature su un veicolo Tesla prima di aver eseguito la procedura di isolamento elettrico del veicolo (consultare il Manuale di manutenzione specifico del veicolo per ulteriori informazioni sulla procedura di isolamento elettrico del veicolo). Eventuali operazioni di saldatura su un veicolo Tesla con un sistema ad alta o bassa tensione eccitato potrebbe danneggiare i componenti del veicolo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Prima di eseguire la saldatura GMA, effettuare una saldatura di prova utilizzando del materiale dello stesso calibro e tipo per assicurarsi che le impostazioni dell'attrezzatura di saldatura diano un risultato soddisfacente.
  14. Installare la porzione necessaria della parte esterna anello vano porta.
  15. Eseguire le eventuali operazioni post-riparazione necessarie.
