Torque box

Codice modifica: 10101030502, 10101030602 NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione e assistenza in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione e assistenza in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga richiesto esplicitamente di farlo. A seconda dei danni al veicolo, potrebbero essere necessarie riparazioni aggiuntive.

Elenco parti

Quantità Descrizione Immagine / Note

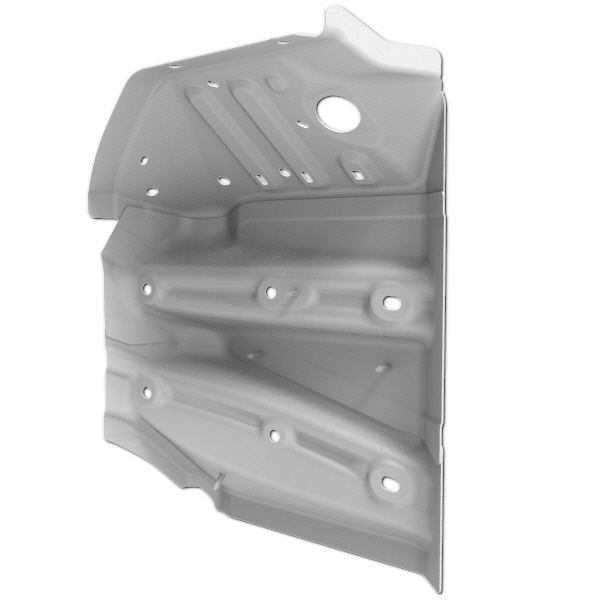

1 MY ASY, TORQUE BOX FRONT W STUDS, SVC E-COATED (torque box)
50

Rivetto strutturale a flangia ad alta resistenza, 6,5 mm

4

Rivetto strutturale a strappo, 6,5 mm

1

Bullone

Numero parte Tesla 1011818-00-A.
1

Dado

Numero parte Tesla 1006628-01-A.

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

  1. Rimuovere Object Missing.
  2. Rimuovere Brake Lines - Front Bundle (Remove and Replace).
  3. Rimuovere Insulator - Dash (Remove and Replace).
  4. Rimuovere Headlight - LH (Remove and Install).
  5. Rimuovere Fender Assembly - Front - LH (Remove and Install).
  6. Rimuovere Reservoir - Windshield Washer (Remove and Replace).
  7. Rimuovere Gas Strut - Hood - LH (Remove and Replace).
  8. Rimuovere Knuckle - Suspension - Front - LH (Dual Motor) (Remove and Replace).
  9. Rimuovere Brake Pedal (Non-Structural Pack) (Remove and Replace).

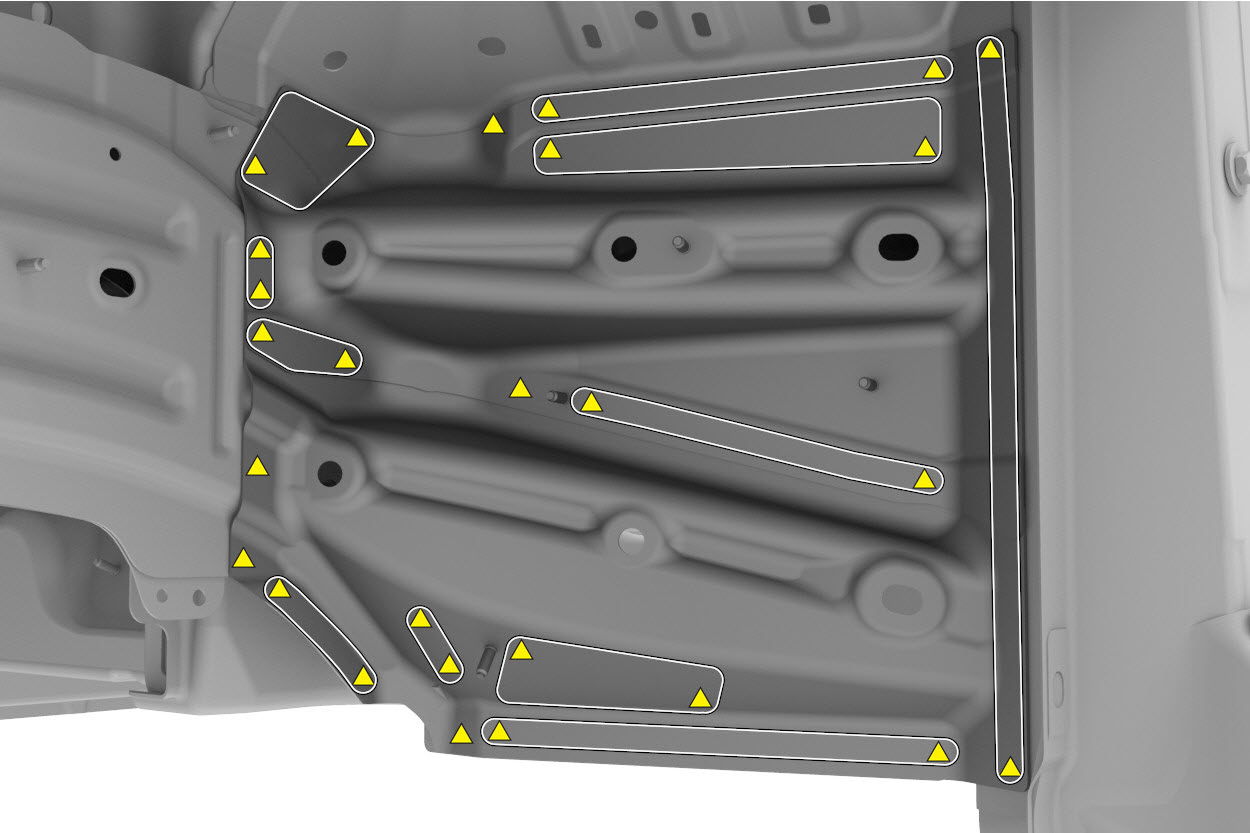

  10. Rimuovere il componente originale.
    • o saldature a punti di fabbrica

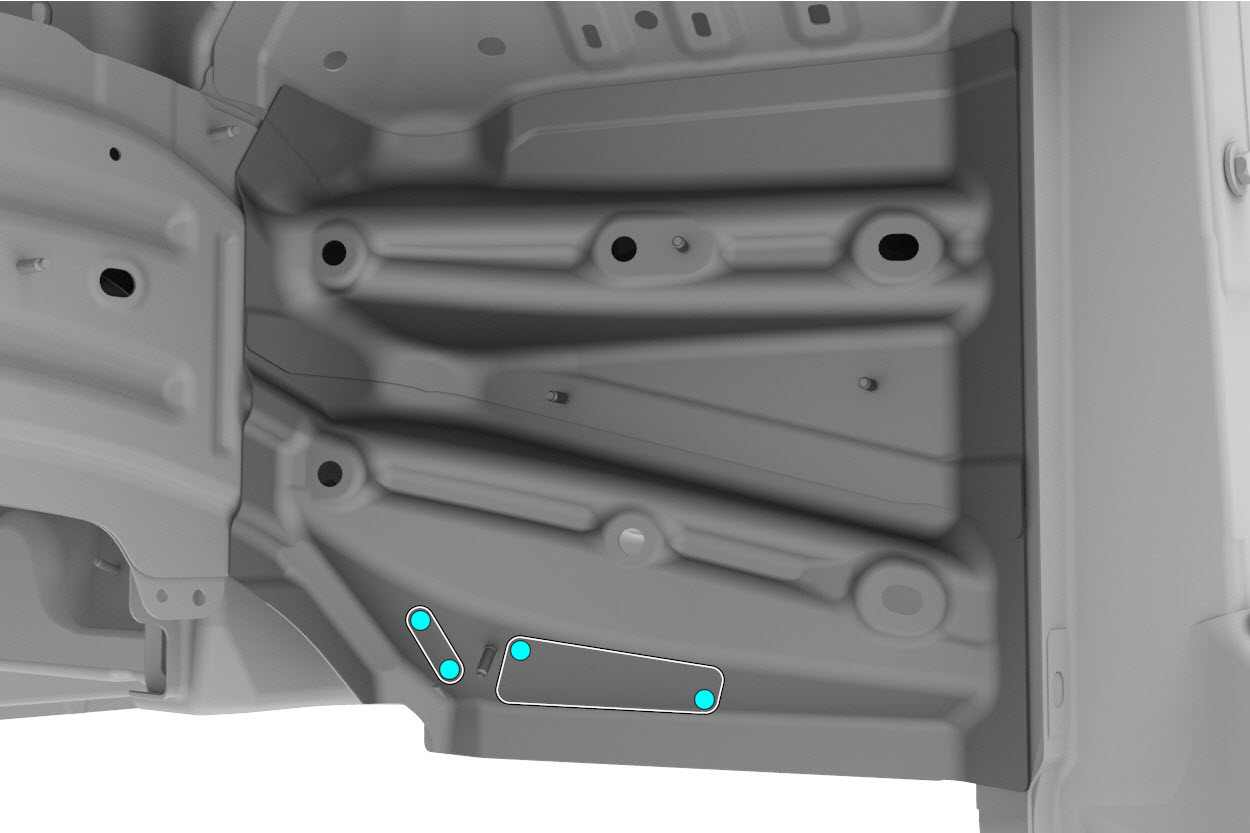

  11. Predisporre l'installazione.
    Nota
    I rivetti cerchiati in rosso vengono installati dall'interno del veicolo.
  12. Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.

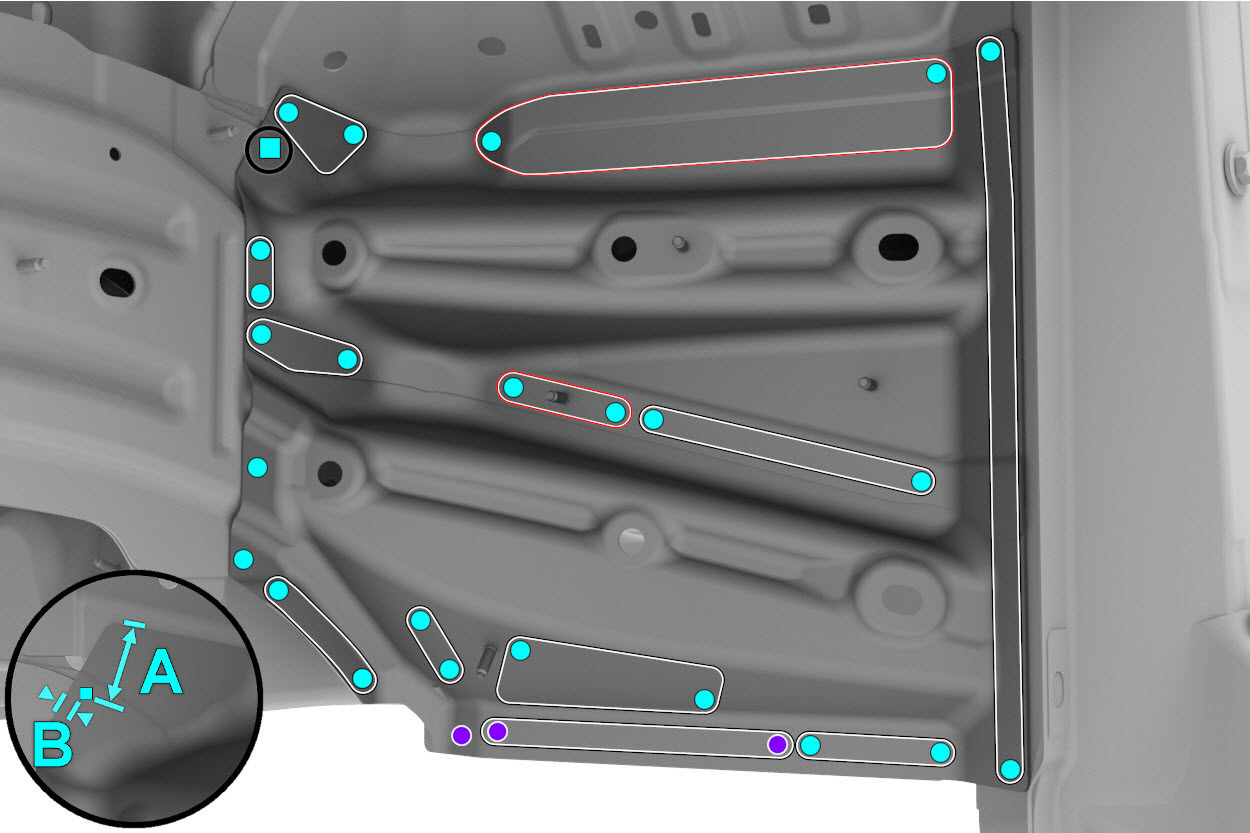

  13. Installare i nuovi componenti.

    Serrare il bullone a 22 Nm.

    Nota
    Per i rivetti installati sul gruppo torque box e nell'abitacolo del veicolo, assicurarsi che i rivetti non sfreghino contro l'imbottitura di isolamento sotto la moquette. Se necessario, tagliare leggermente l'imbottitura di isolamento per creare spazio.
  14. Al termine della verniciatura, utilizzare del nastro butilico per coprire i rivetti mostrati.
    Nota
    Utilizzare diverse piccole sezioni di nastro butilico, se necessario.
  15. Eseguire le eventuali operazioni post-riparazione necessarie.
