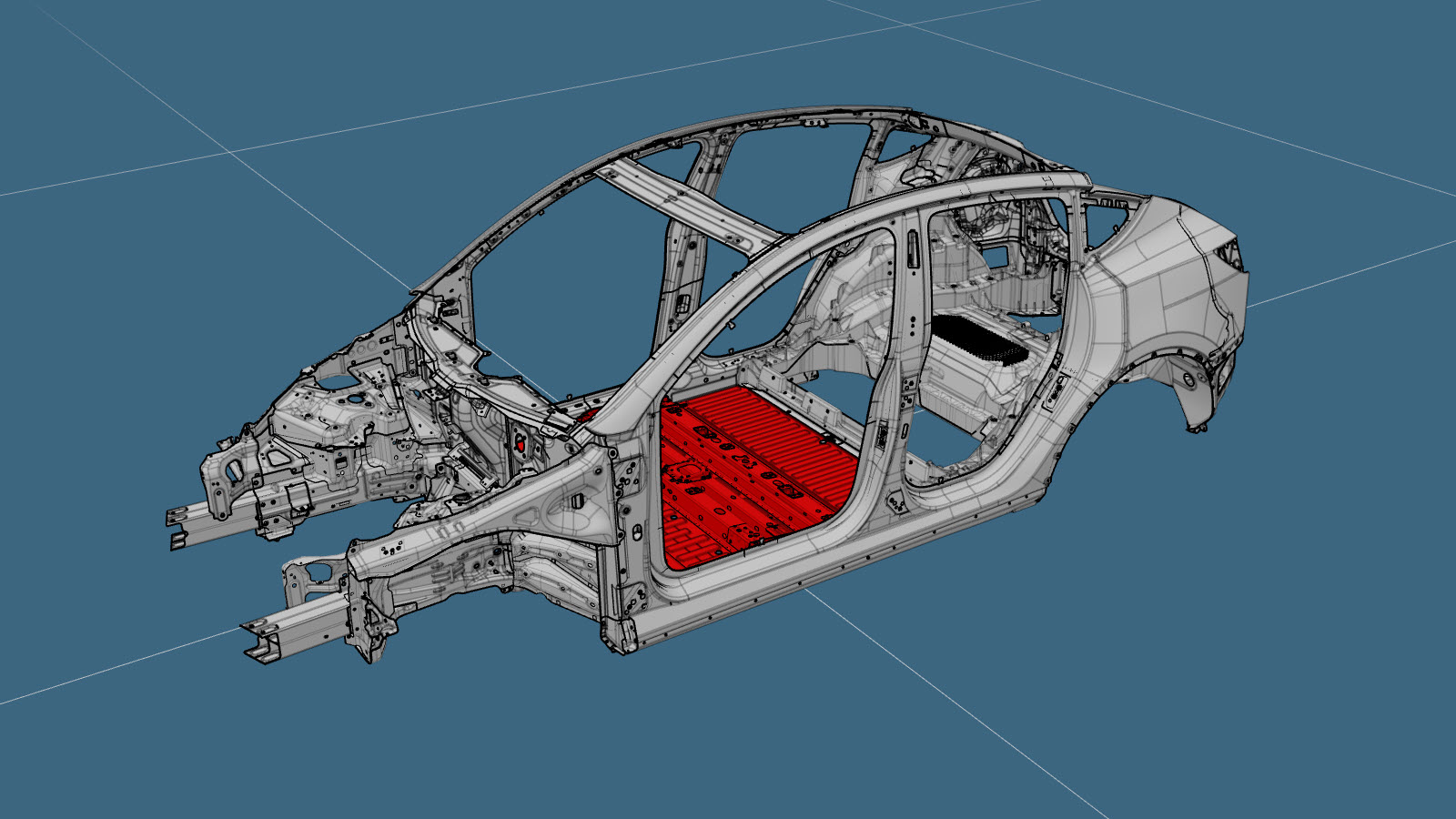

Sottoscocca centrale

Codice modifica: 10100303802 NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione e assistenza in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione e assistenza in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga richiesto esplicitamente di farlo. A seconda dei danni al veicolo, potrebbero essere necessarie riparazioni aggiuntive.

Elenco parti

Quantità Descrizione Immagine / Note

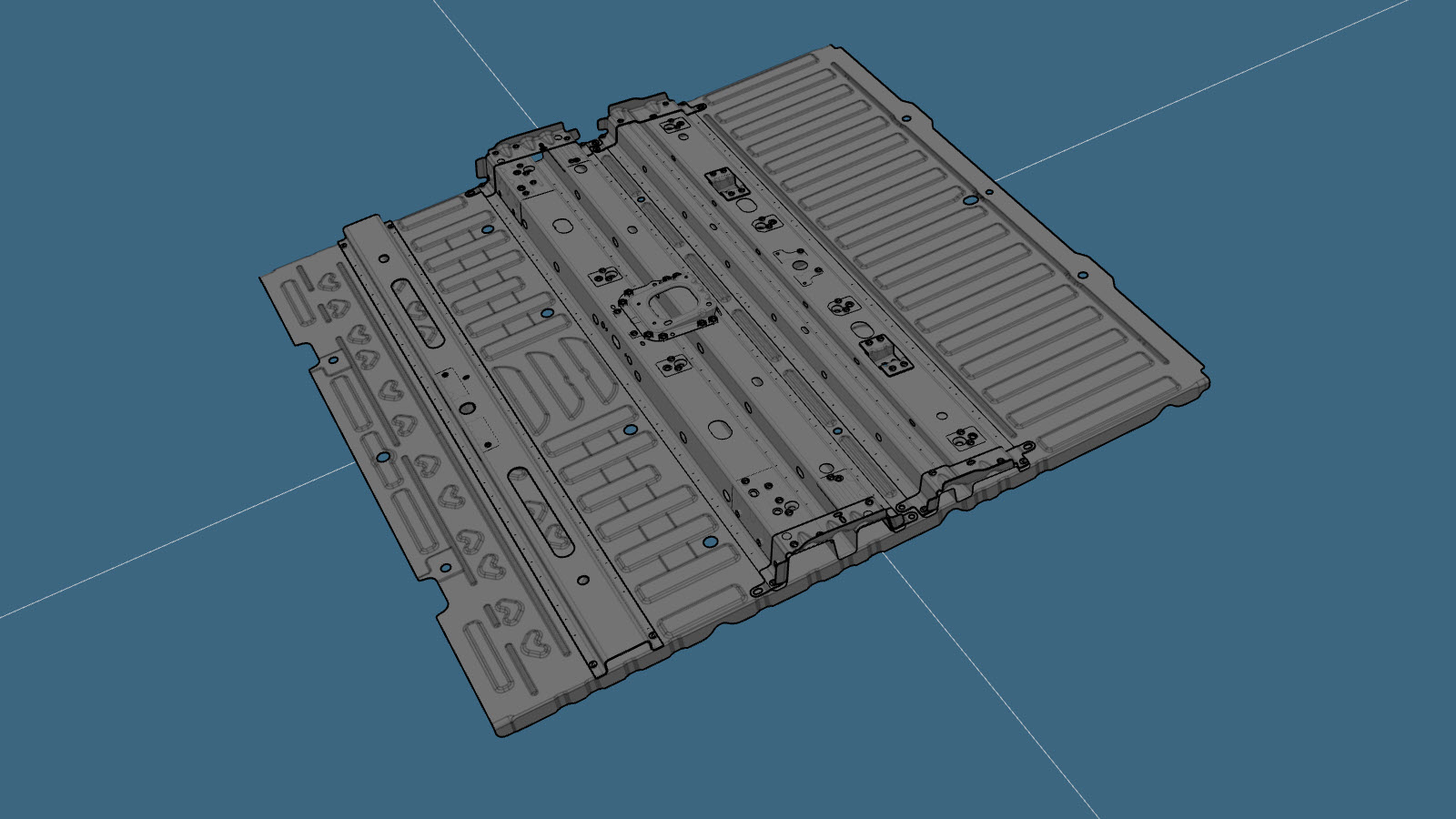

1 MODULE - CENTER UNDERBODY STRUCTURE (pannello sottoscocca centrale)
8 Rivetto svasato, 4,8 mm, corto
17 Rivetto svasato, 4,8 mm, lungo
20 Rivetto strutturale a flangia ad alta resistenza, 6,5 mm
34 Rivetto, 4,8 mm

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

  1. Rimuovere Vehicle HV Disablement Procedure (Structural Pack).
  2. Rimuovere Seat Assembly - 1st Row - LH (Remove and Replace).
  3. Rimuovere Seat Back - 2nd Row - LH (Remove and Replace).
  4. Rimuovere Seat Cushion - Lower - 2nd Row (Remove and Replace).
  5. Rimuovere Seat Back - 2nd Row - RH (Remove and Replace).
  6. Rimuovere HV Battery (AWD) (Non-Structural Pack) (Remove and Install).
  7. Rimuovere Carpet - Interior Complete (Remove and Replace).
  8. Rimuovere Carrier - Rocker Panel - LH (Remove and Replace).

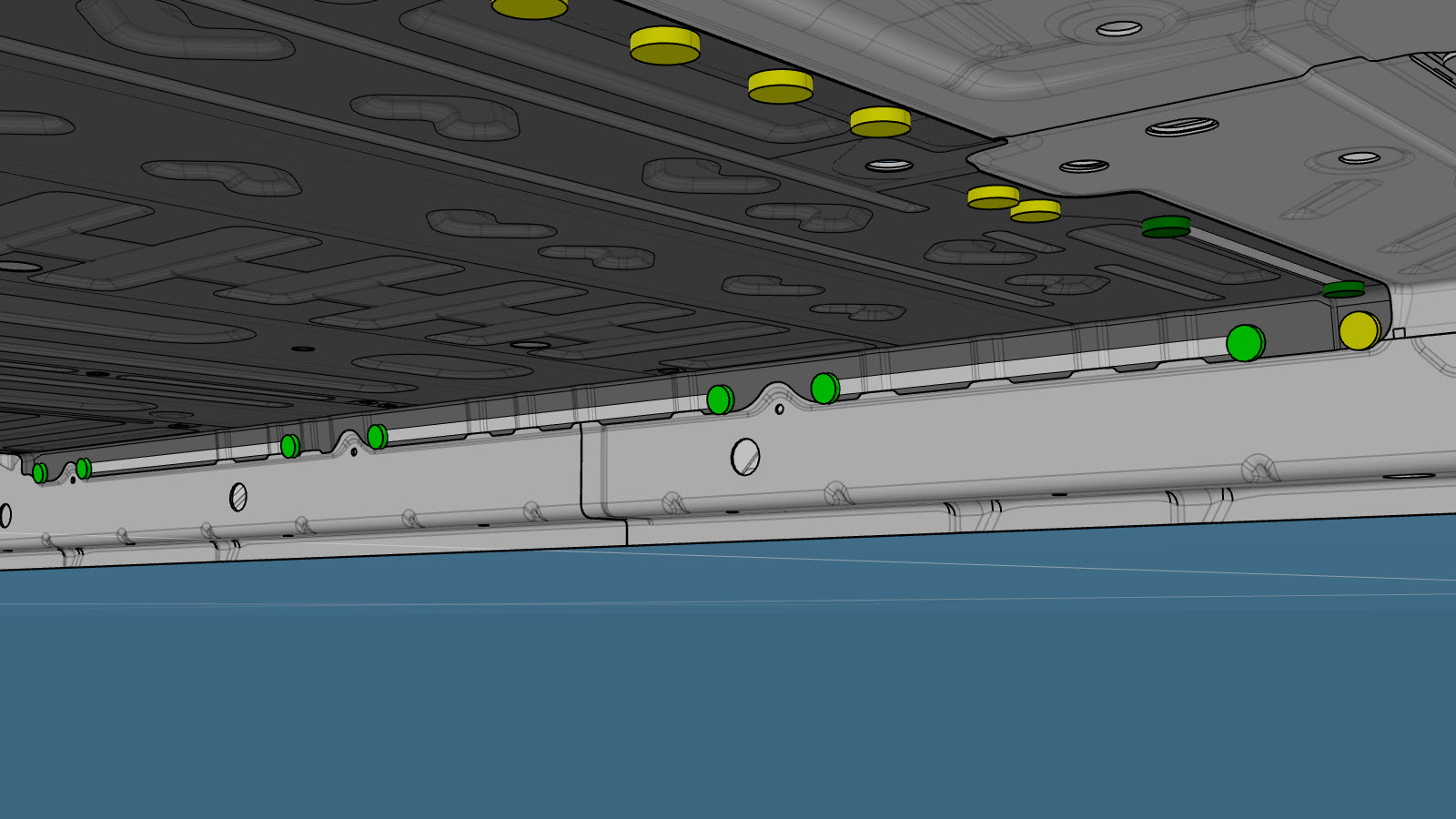

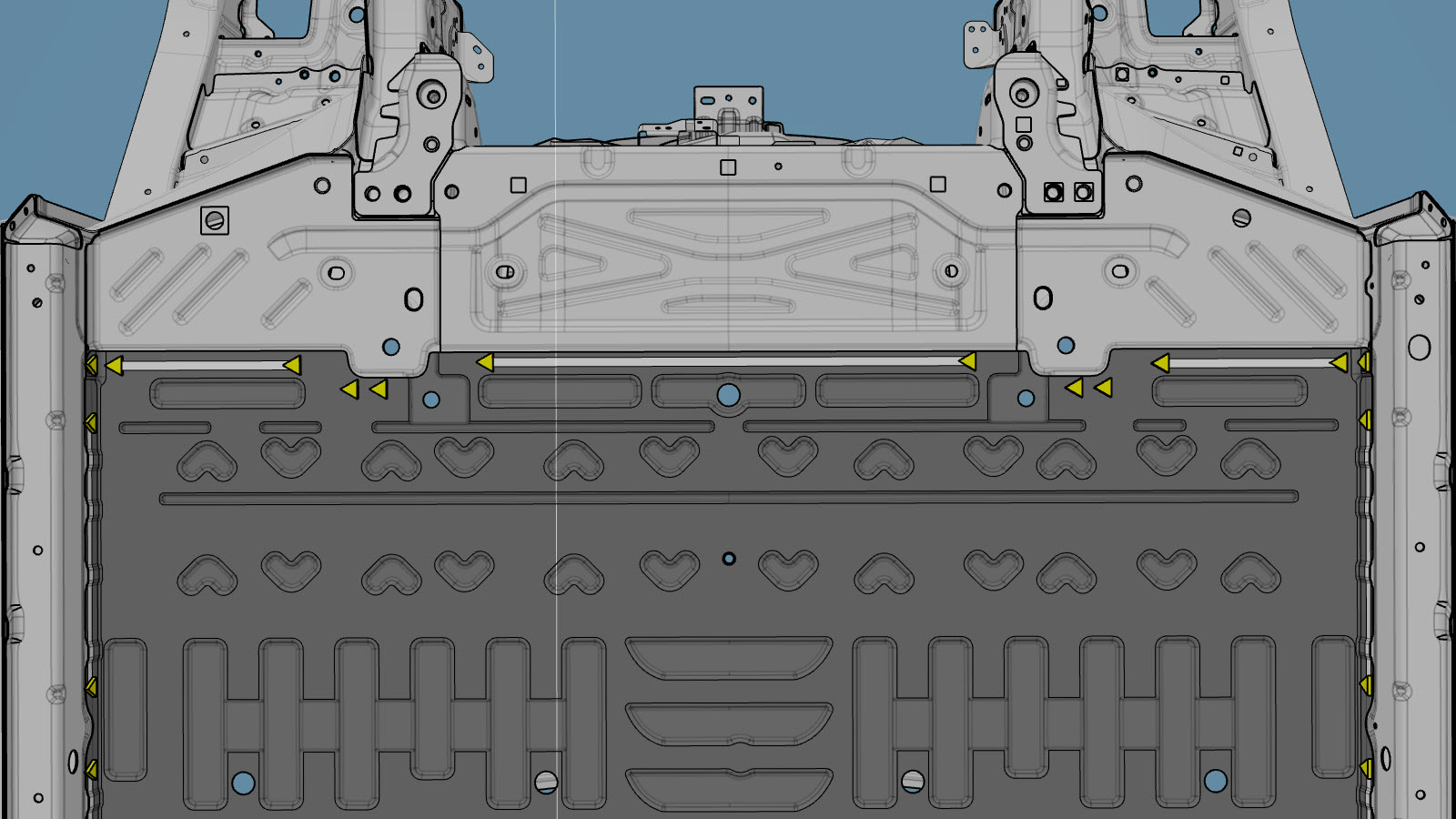

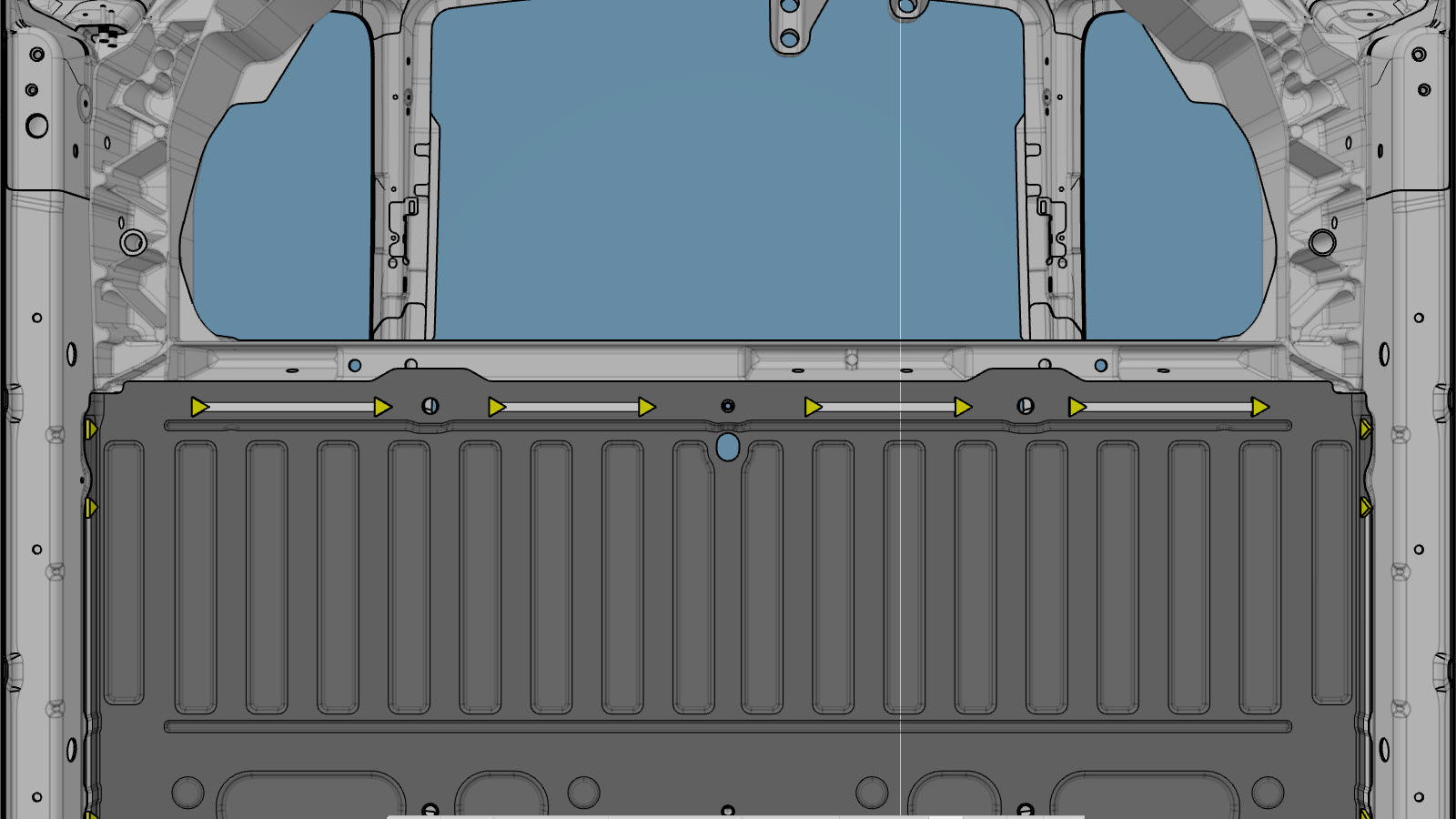

  9. Rimuovere il componente originale.
    • o saldature a punti di fabbrica

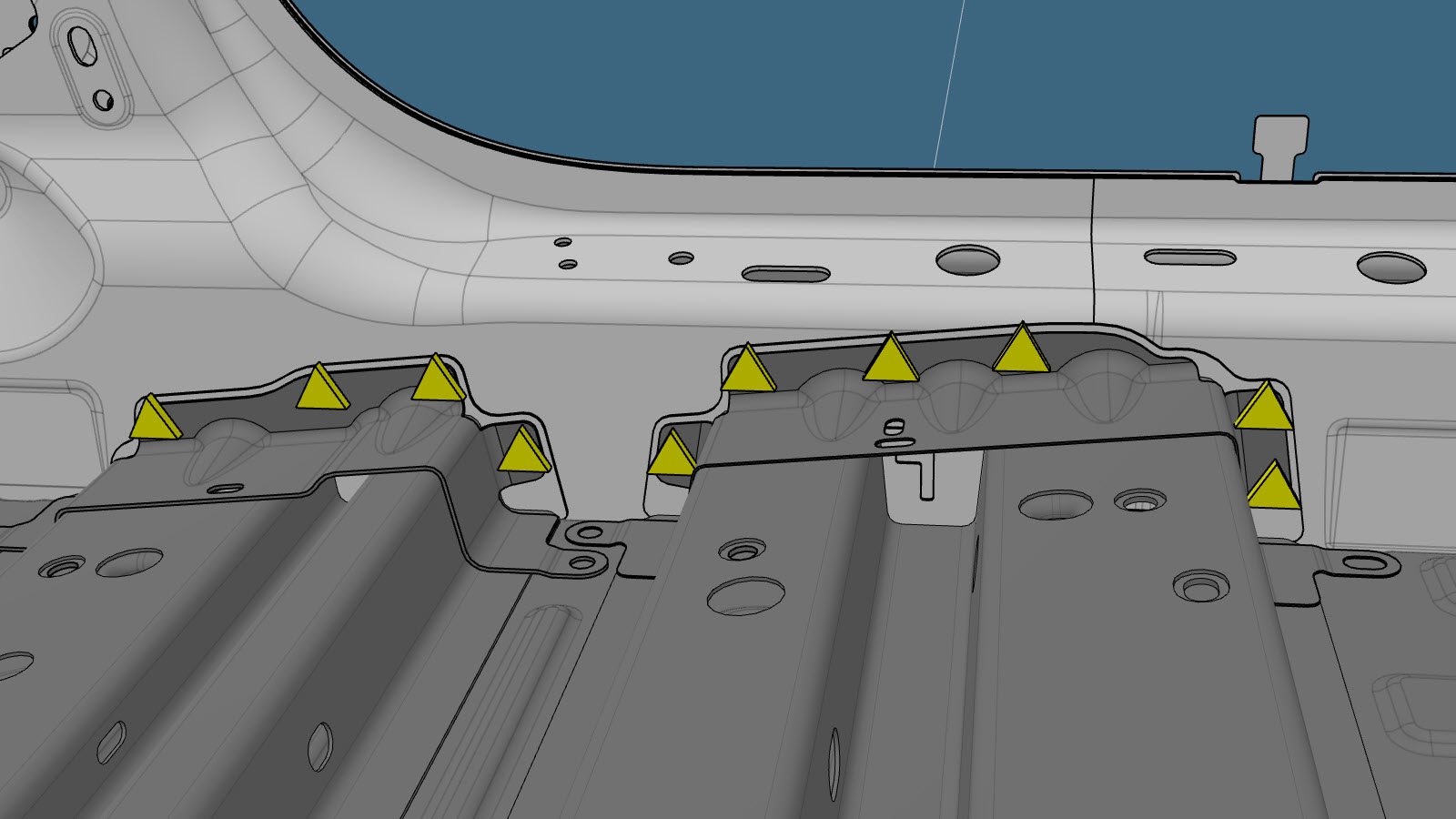

  10. Rimuovere il componente originale.
    • o saldature a punti di fabbrica

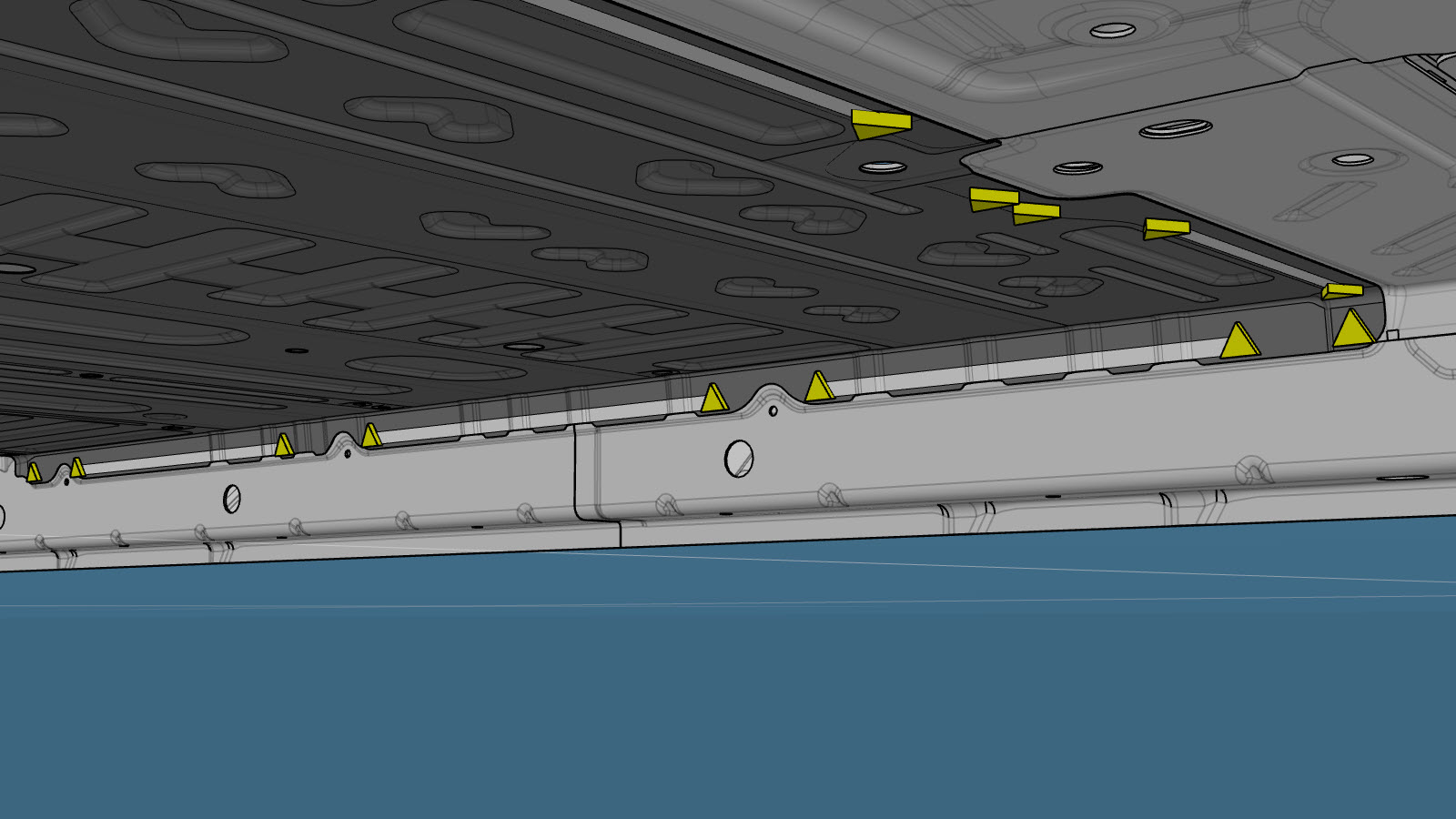

  11. Rimuovere il componente originale.
    • o saldature a punti di fabbrica
  12. Rimuovere il componente originale.
    • o saldature a punti di fabbrica

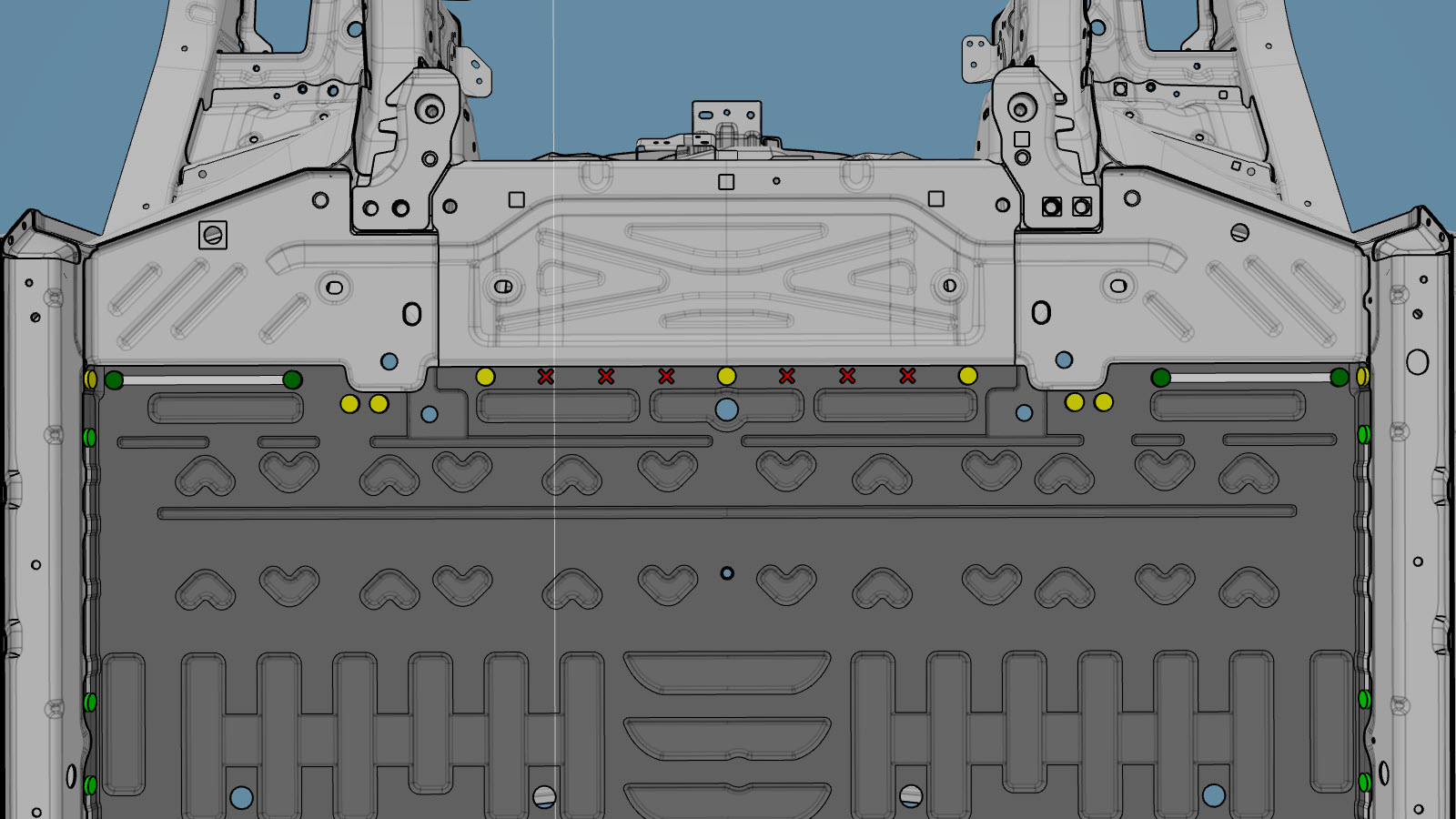

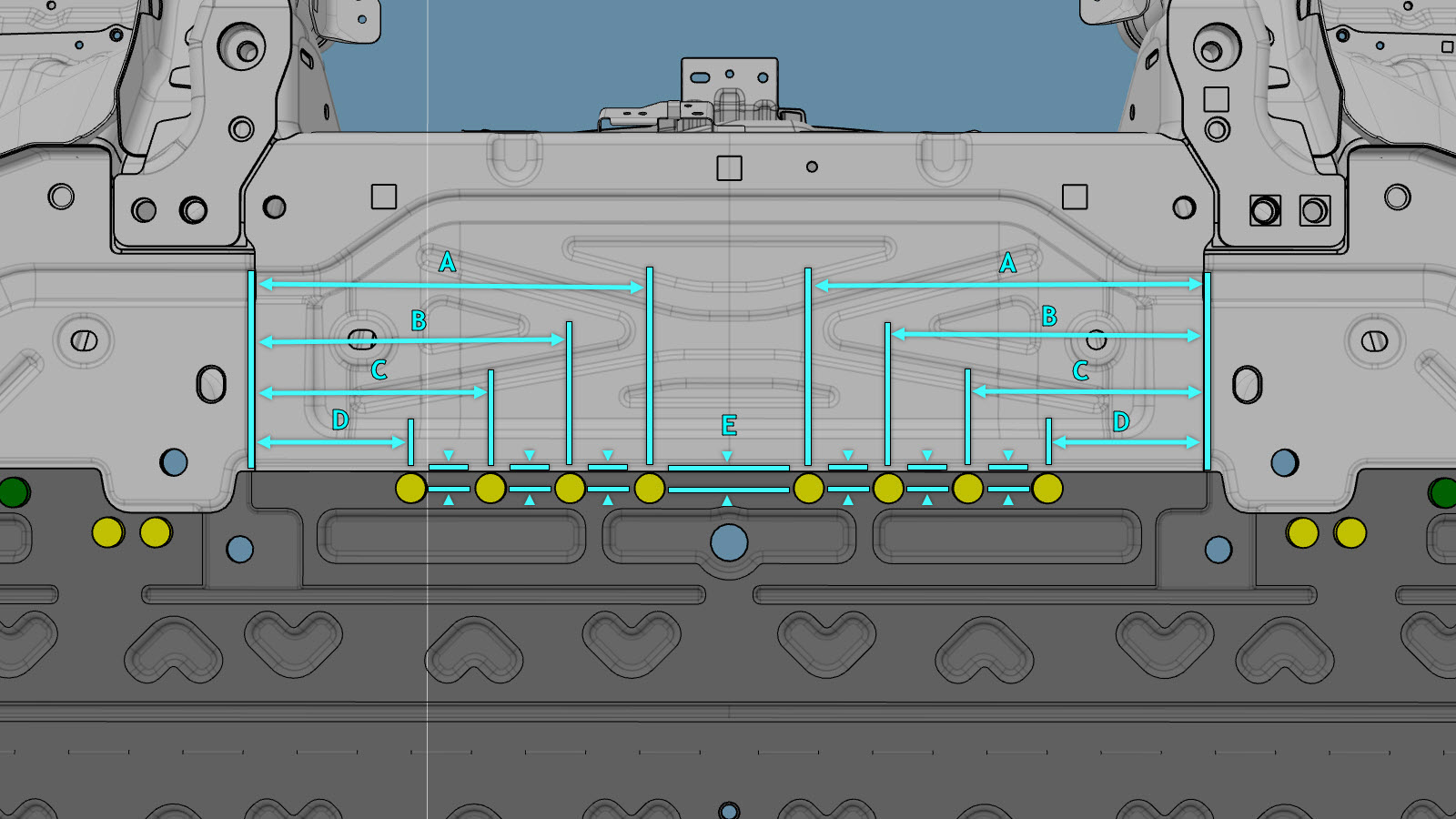

  13. Predisporre l'installazione.
    Nota
    Una X rossa indica la posizione in cui un dispositivo di fissaggio installato in fabbrica non viene sostituito. Fissare questo punto utilizzando solo adesivo strutturale.

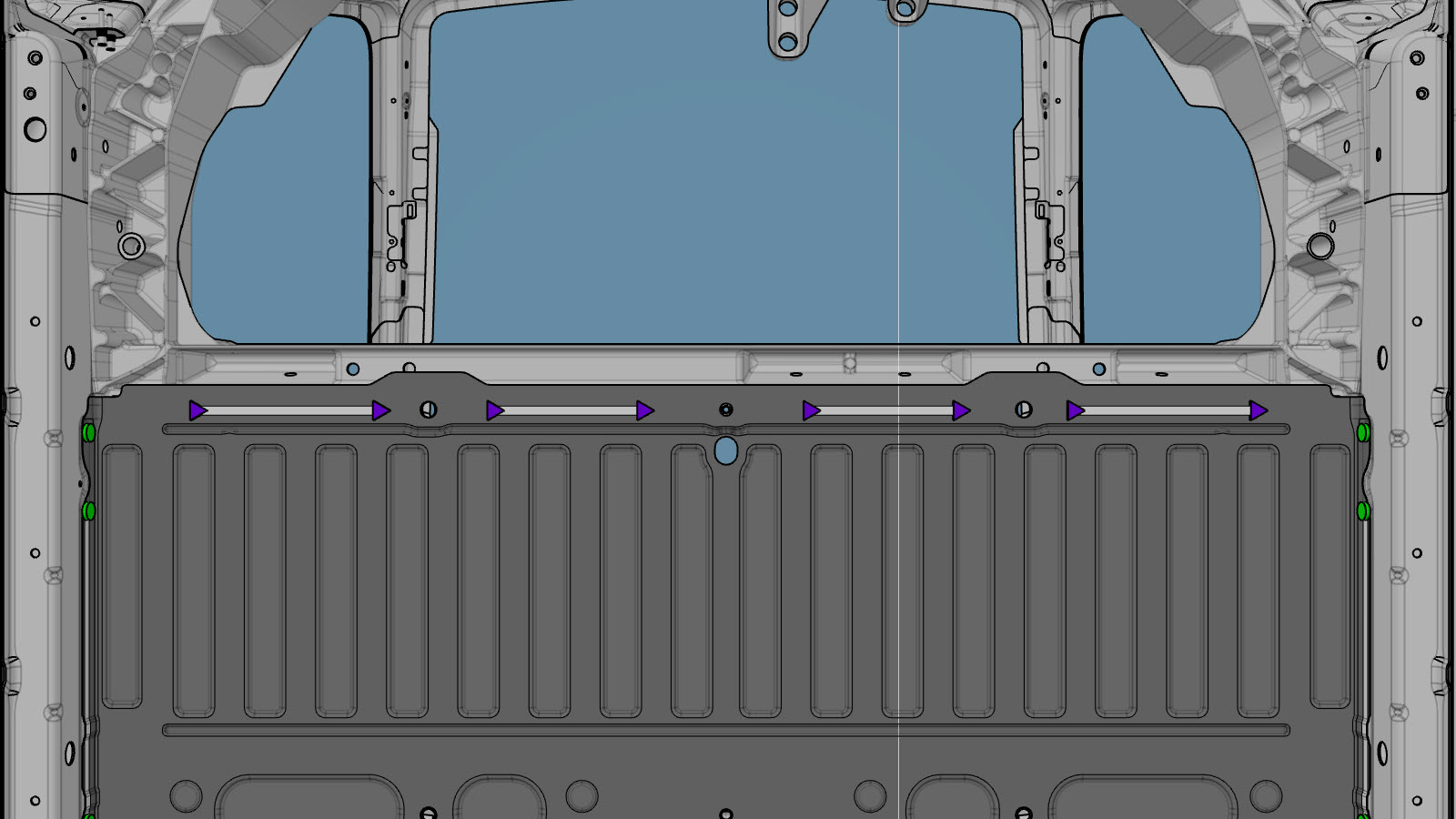

  14. Predisporre l'installazione.
  15. Predisporre l'installazione.
  16. Predisporre l'installazione.
  17. Predisporre l'installazione.
  18. Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
  19. Installare i nuovi componenti.

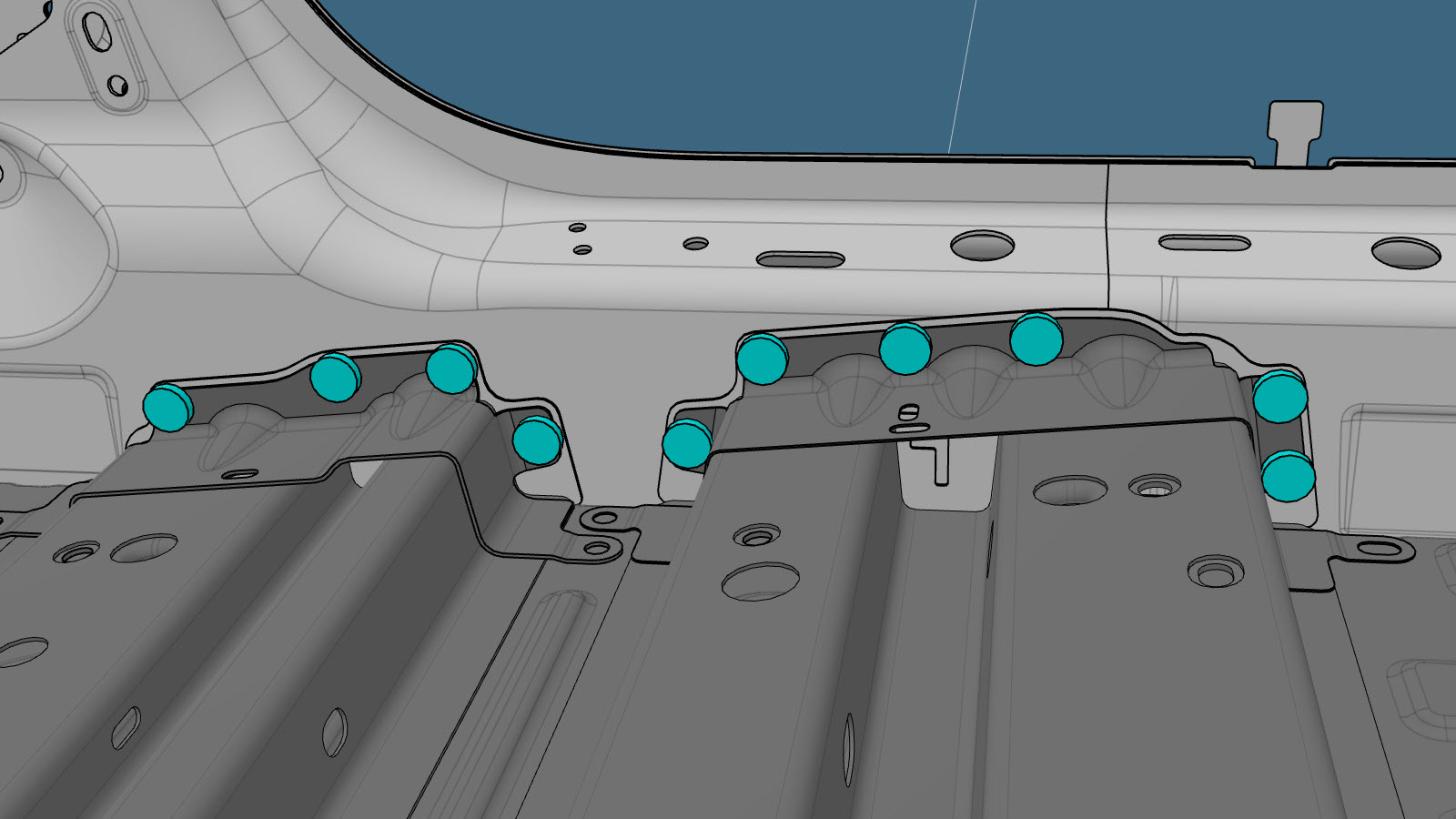

  20. Eseguire una saldatura a punti di tipo a resistenza.
    • o saldature a punti di installazione
    Avvertenza
    La mancata osservanza di tutte le precauzioni di sicurezza per la saldatura, incluso l'uso di dispositivi di protezione individuale, potrebbe causare gravi lesioni personali o danni alla proprietà. Solo i tecnici che hanno completato la formazione sulla saldatura approvata da Tesla sono autorizzati a saldare componenti strutturali sui veicoli Tesla.
    Avvertenza
    Non effettuare saldature su un veicolo Tesla prima di aver eseguito la procedura di isolamento elettrico del veicolo (consultare il Manuale di manutenzione specifico del veicolo per ulteriori informazioni sulla procedura di isolamento elettrico del veicolo). Eventuali operazioni di saldatura su un veicolo Tesla con un sistema ad alta o bassa tensione eccitato potrebbe danneggiare i componenti del veicolo.
  21. Eseguire le eventuali operazioni post-riparazione necessarie.
  22. Installare il Carrier - Rocker Panel - LH (Remove and Replace).
  23. Installare il Carpet - Interior Complete (Remove and Replace).
  24. Installare il HV Battery (AWD) (Non-Structural Pack) (Remove and Install).
  25. Installare il Seat Back - 2nd Row - RH (Remove and Replace).
  26. Installare il Seat Cushion - Lower - 2nd Row (Remove and Replace).
  27. Installare il Seat Back - 2nd Row - LH (Remove and Replace).
  28. Installare il Seat Assembly - 1st Row - LH (Remove and Replace).
  29. Installare il Vehicle HV Disablement Procedure (Structural Pack).
