Rear Quarter Outer

Codice modifica: 10101916602, 10101916702 NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione e assistenza in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione e assistenza in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga richiesto esplicitamente di farlo. A seconda dei danni al veicolo, potrebbero essere necessarie riparazioni aggiuntive.

Elenco parti

Quantità Descrizione Immagine / Note

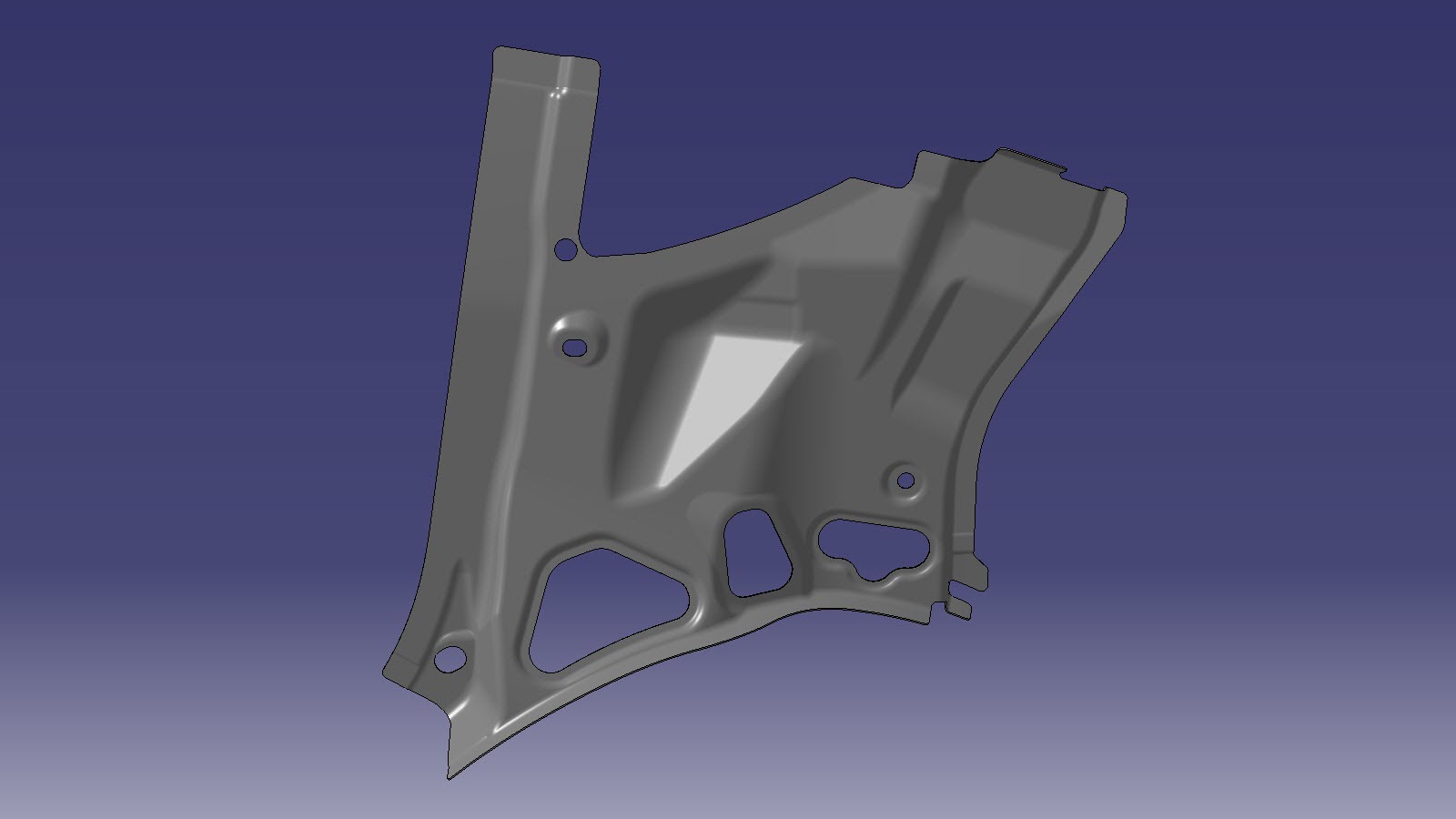

1 MY Rear Quarter Outer Rr,RH SVC E-COATED (parte esterna fiancata posteriore)
16

Rivetto strutturale a strappo, 6,5 mm

1

Rivetto Flow-Form S18

5

Rivetto Flow-Form S38

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

  1. Rimuovere Wheelhouse Insulator - Rear - RH (Remove and Replace).
  2. Rimuovere Insulator - Wheelhouse - LH (Remove and Replace).
  3. Rimuovere Busbars - Charge Port to HV Battery (Remove and Replace).
  4. Solo componente SX: Rimuovere Staffa di supporto ECU CP.
  5. Rimuovere Dogleg inferiore.

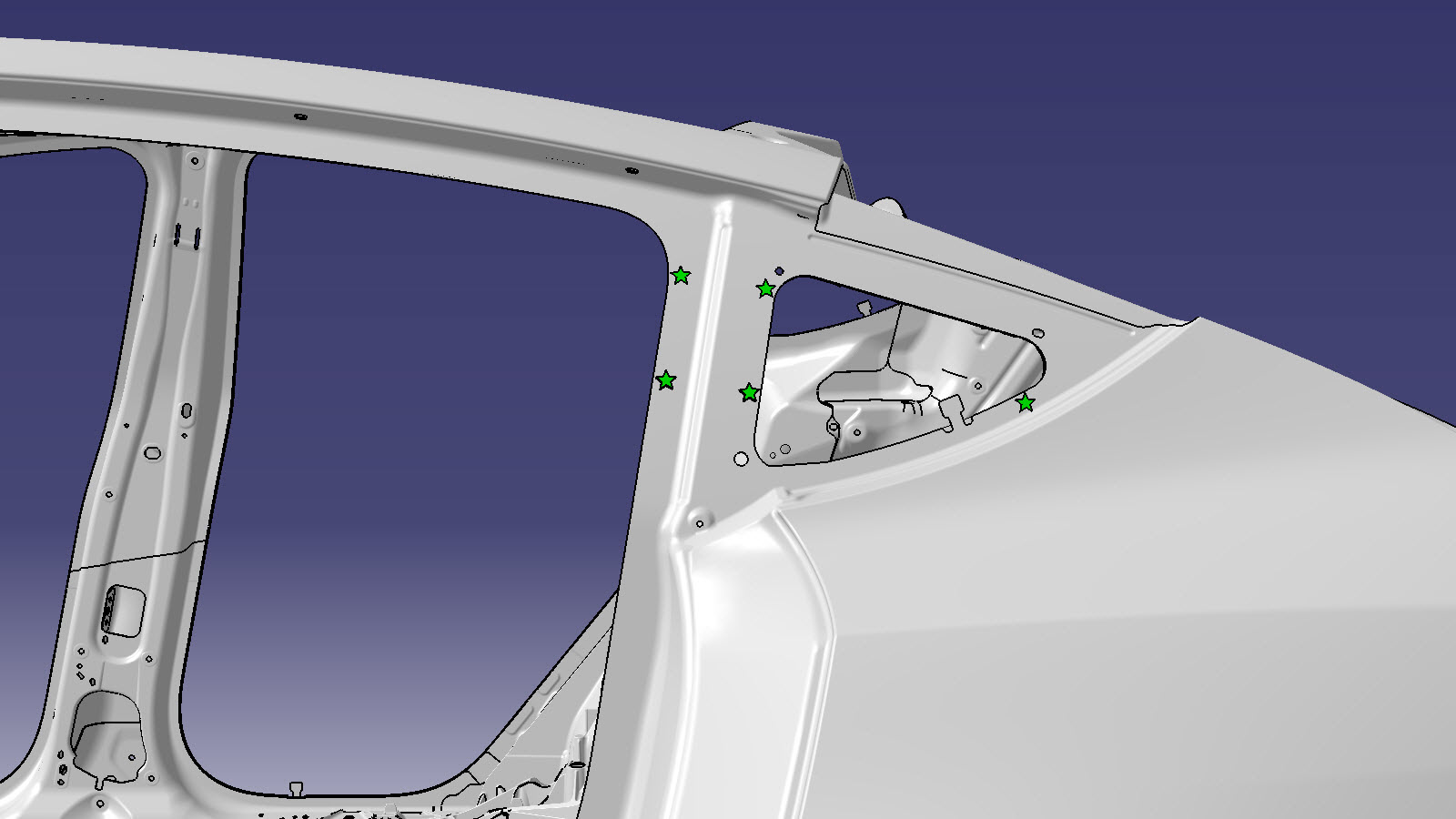

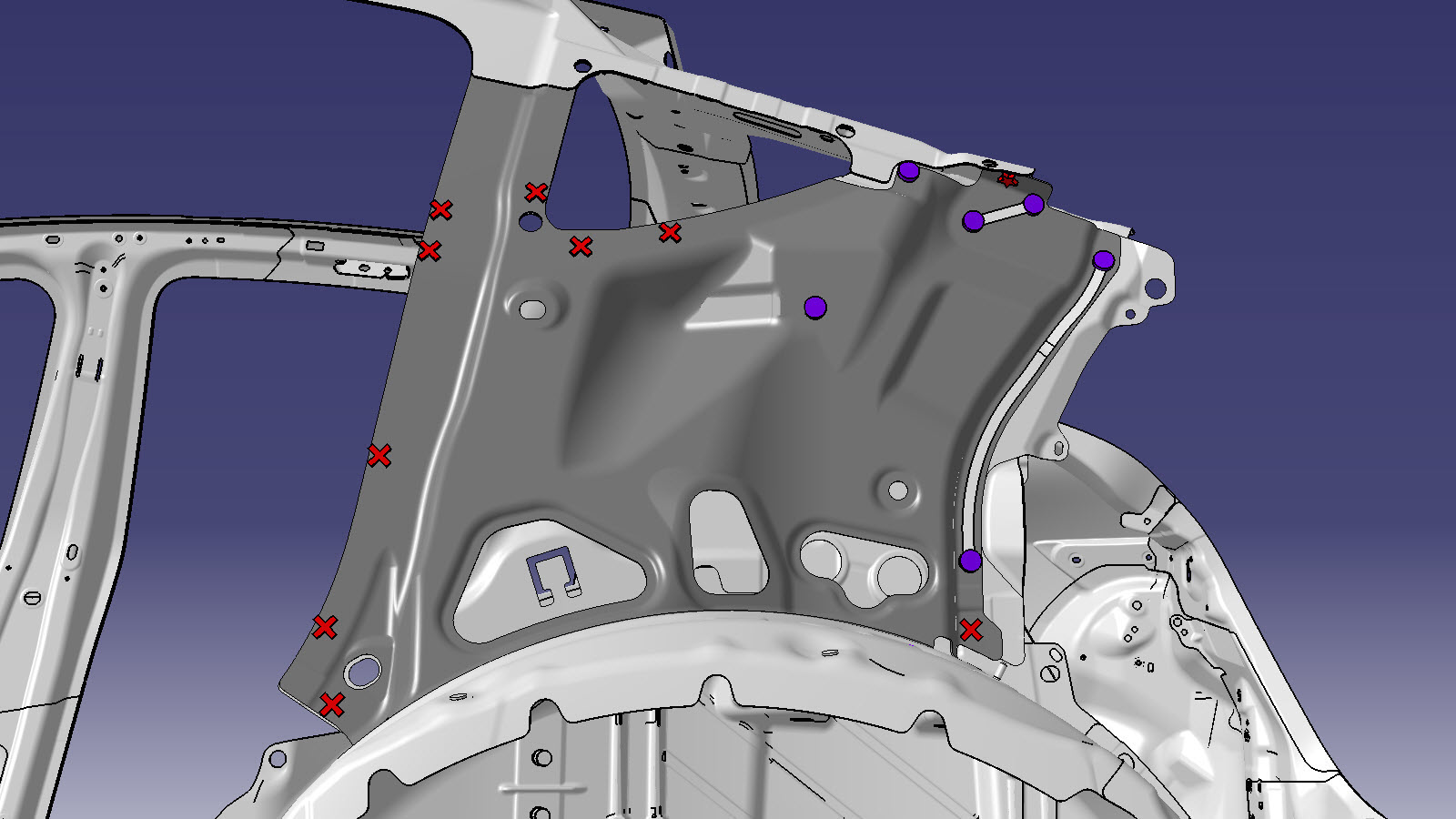

  6. Rimuovere il componente originale.
    • o SPR di fabbrica
    • o saldature a punti di fabbrica

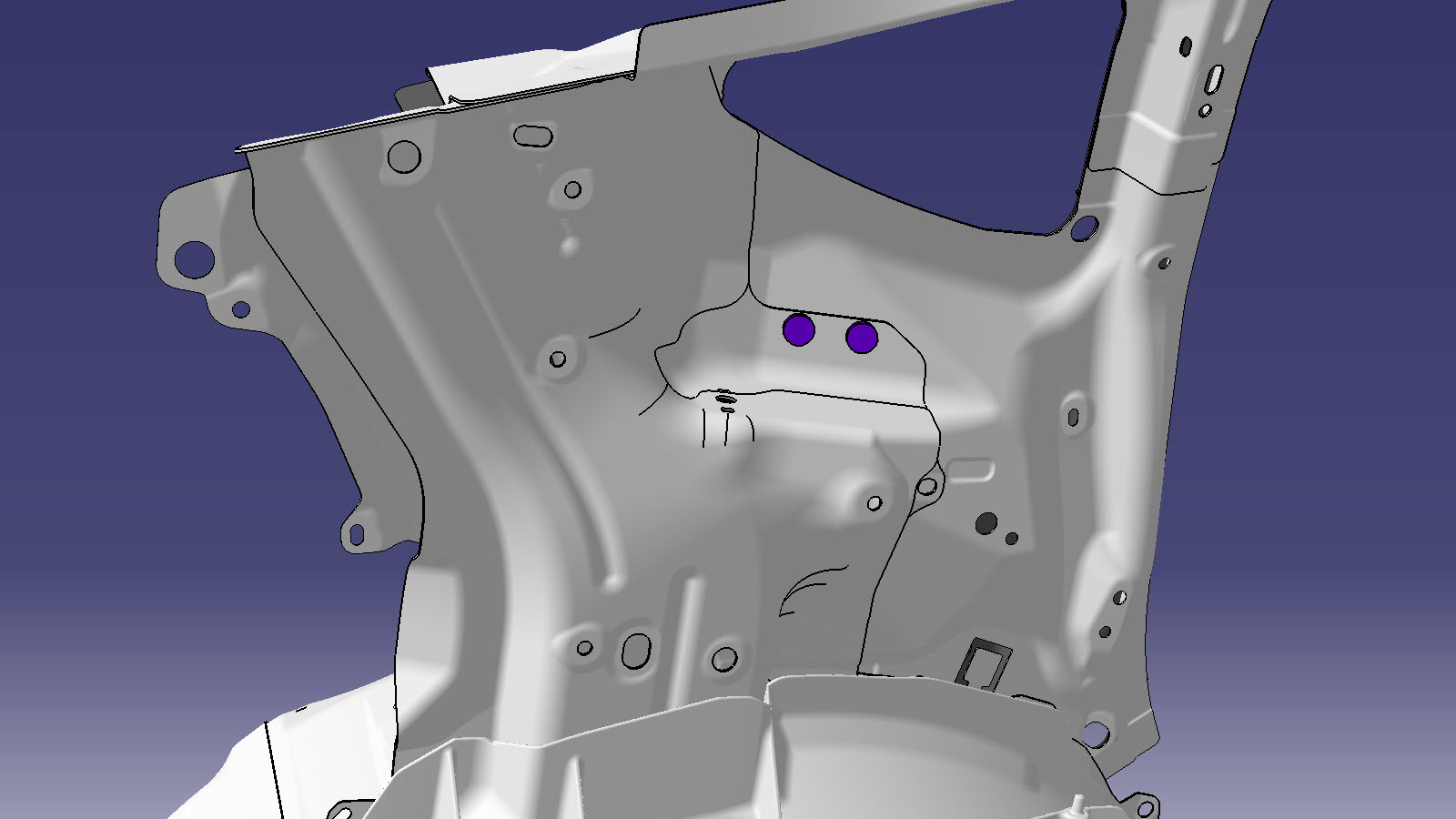

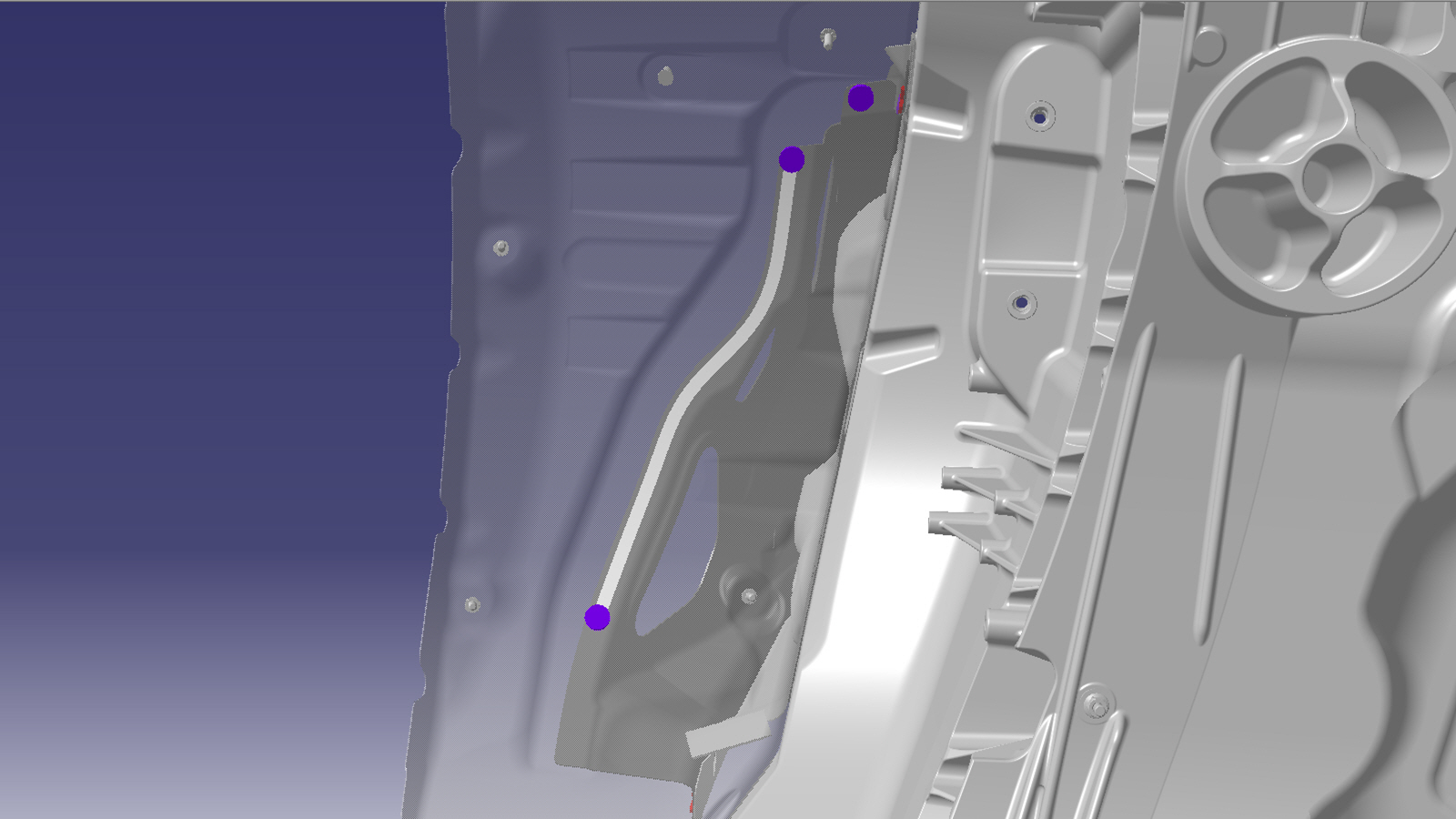

  7. Rimuovere il componente originale.
    • o SPR di fabbrica
    • o saldature a punti di fabbrica

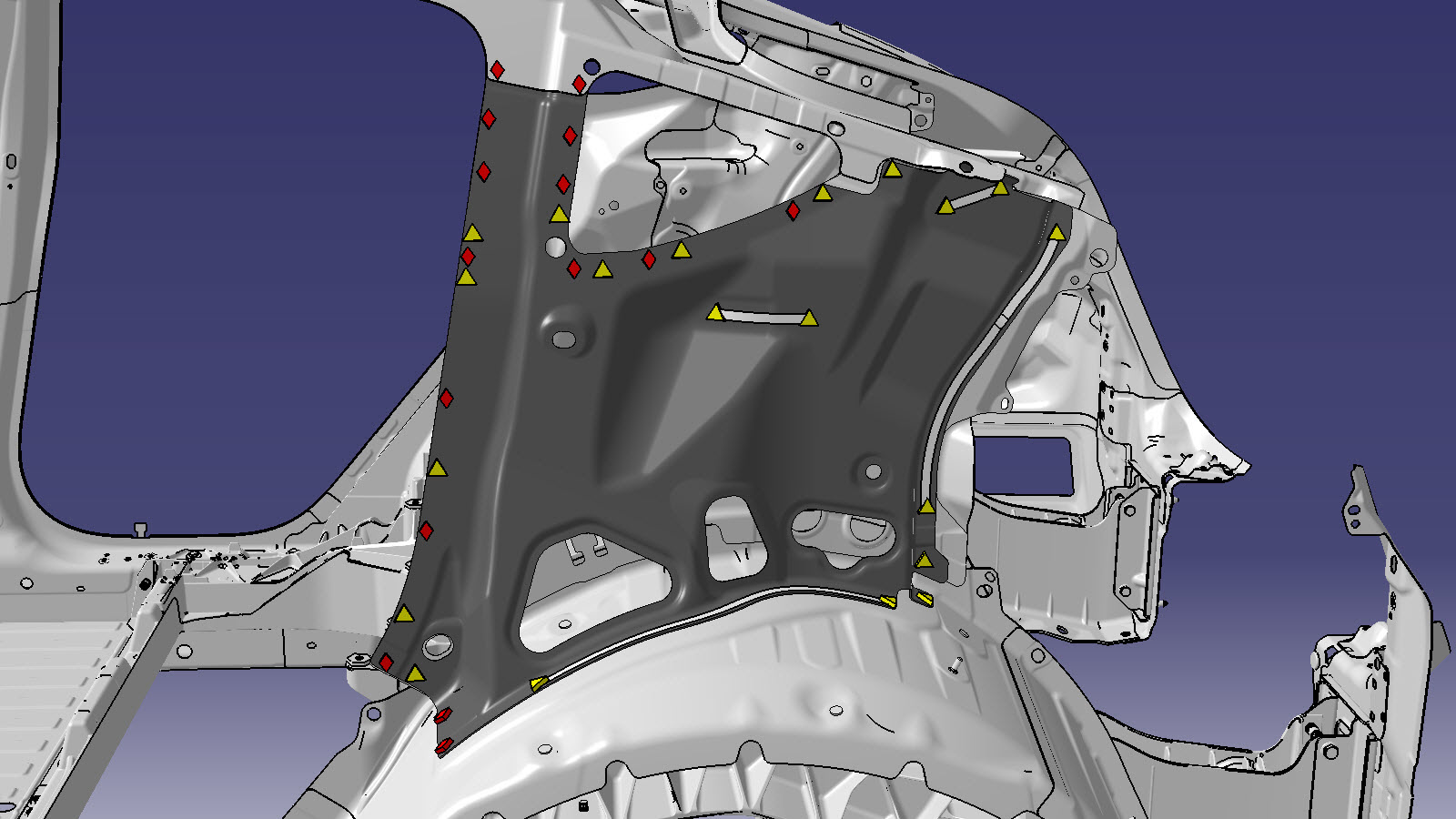

  8. Predisporre l'installazione.
    Nota
    Una X rossa indica la posizione in cui un dispositivo di fissaggio installato in fabbrica non viene sostituito. Fissare questo punto utilizzando solo adesivo strutturale.

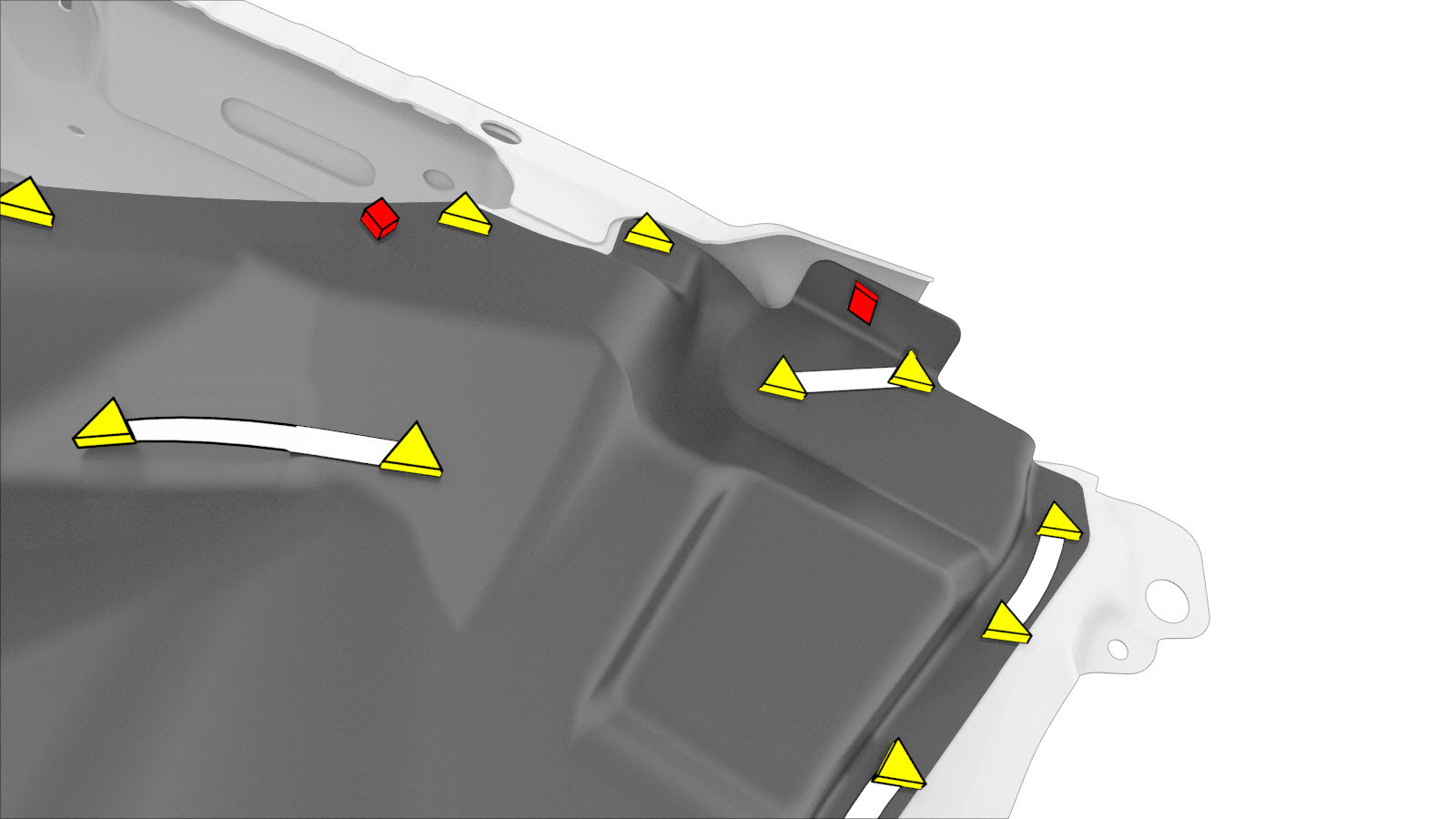

  9. Predisporre l'installazione.
  10. Predisporre l'installazione.
  11. Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
  12. Installare i nuovi componenti.
  13. Installare Dogleg inferiore.
  14. Solo per la riparazione del componente SX: Installare Staffa di supporto ECU CP.
  15. Installare i dispositivi di fissaggio come indicato.
  16. Eseguire le eventuali operazioni post-riparazione necessarie.
  17. Installare il Busbars - Charge Port to HV Battery (Remove and Replace).
  18. Installare il Insulator - Wheelhouse - LH (Remove and Replace).
  19. Installare il Wheelhouse Insulator - Rear - RH (Remove and Replace).
