Parte esterna del passaruota (posteriore)

Codice modifica: 10101916002, 10101917202 NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione e assistenza in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione e assistenza in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga richiesto esplicitamente di farlo. A seconda dei danni al veicolo, potrebbero essere necessarie riparazioni aggiuntive.

Informazioni sulla riparazione

Elenco parti

Quantità Descrizione Immagine / Note
1 ASSEMBLY,WHEEL HOUSE OUTER,SVC E-COATED (parte esterna del passaruota)
12 (solo riparazione completa)

Rivetto strutturale a flangia ad alta resistenza, 6,5 mm

3 (solo riparazione completa)

Rivetto, 4,8 mm

4 (solo riparazione della sezione) Rivetto strutturale a strappo, 6,5 mm

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Linee guida per il sezionamento

Linee guida generali per il sezionamento:
  • È consentito creare un foro passante o un foro non funzionale (foro rivestimento esterno).
  • Non tagliare entro 25 mm dal centro di un foro per bullone o da un prigioniero.
  • Sigillare tutte le giunture aperte dopo l'essiccazione dell'adesivo strutturale.
  • Le sezioni non richiedono dispositivi di fissaggio in corrispondenza dei giunti di testa se non espressamente indicato.
  • È possibile installare una piastra di supporto in corrispondenza di un giunto di testa tra le sezioni (come descritto in creare e installare delle piastre di supporto).
  • Eseguire una saldatura dei giunti di testa tra le sezioni.
  • Se un giunto di testa include una flangia, non eseguire la saldatura sulla flangia (le flange vengono fissate solo tramite adesivo strutturale).

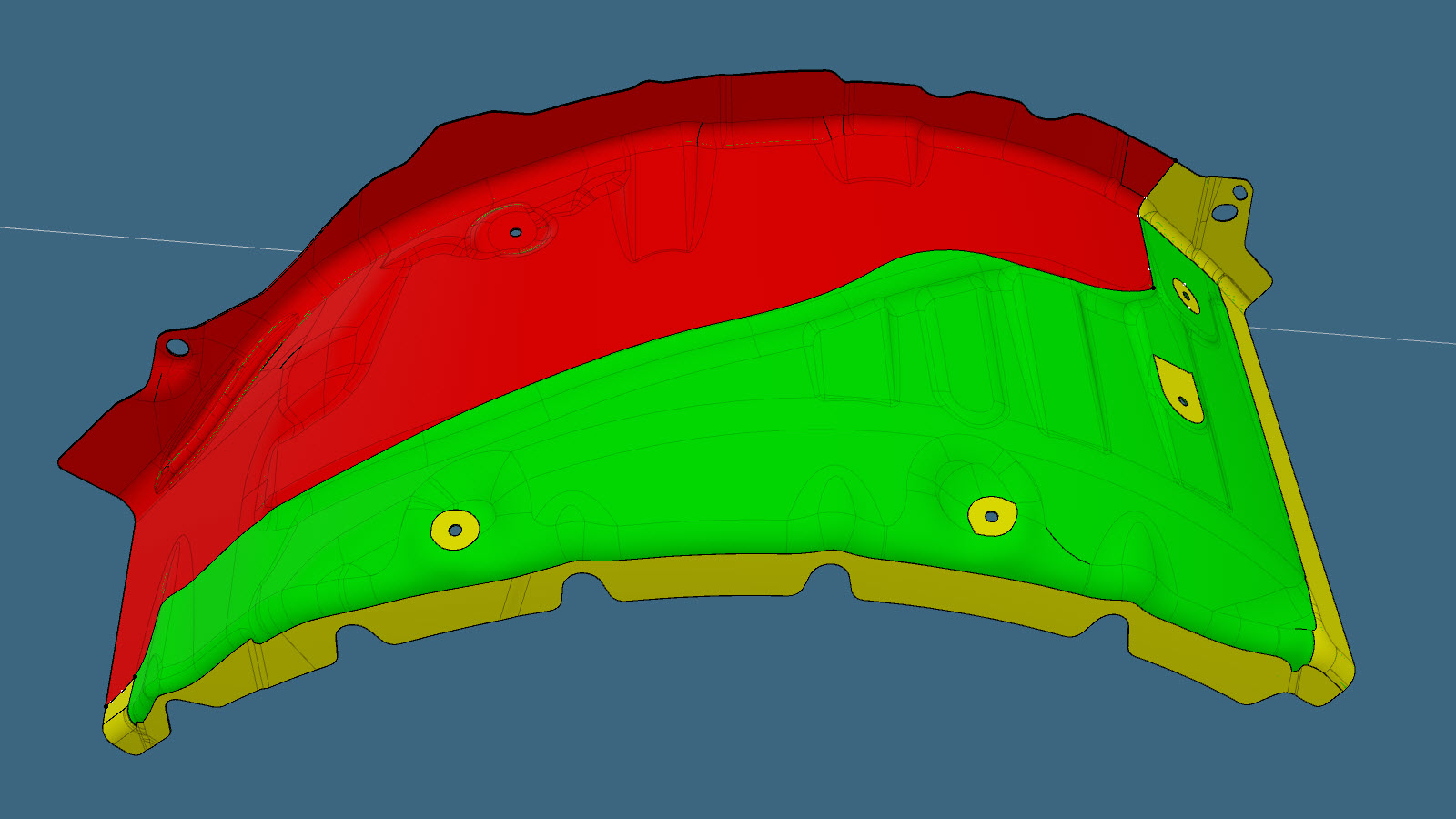

L'immagine sottostante mostra la parte esterna del passaruota (completa). Le aree colorate indicano se il sezionamento è consentito. Confrontare l'area danneggiata della parte esterna del passaruota del veicolo con l'immagine sottostante, quindi utilizzare i criteri di riparazione corrispondenti al colore dell'area evidenziata per individuare quelli da seguire per stabilire se l'area danneggiata del componente può essere sezionata.

Sezionamento della parte esterna del passaruota

In base ai colori utilizzati nell'immagine sopra, le riparazioni consentite sono le seguenti:

Tabella 1. Sezionamento consentito
Colore area Riparabilità dell'area
Aree verdi: In queste aree il sezionamento è consentito.

I giunti sovrapposti devono avere una sovrapposizione di almeno 25 mm fissata con dell'adesivo strutturale. Quando si utilizza un giunto sovrapposto tra un'area della zona rossa e un'area della zona verde, la prima deve sovrapporsi sulla seconda di almeno 25 mm (non deve essere presente una sovrapposizione sulla zona rossa).

Nota
Lo spazio tra i pannelli adiacenti del giunto di testa per questa sezione deve essere più piccolo possibile per ottimizzare la resistenza del giunto.
Aree gialle: In queste aree il sezionamento è consentito.
Nota
Il sezionamento in queste aree richiede che il componente venga riportato alla sua geometria originale per una corretta funzionalità.

I giunti sovrapposti devono avere una sovrapposizione di almeno 25 mm fissata con dell'adesivo strutturale. Quando si utilizza un giunto sovrapposto tra un'area della zona rossa e un'area della zona gialla, la prima deve sovrapporsi sulla seconda di almeno 25 mm (non deve essere presente una sovrapposizione sulla zona rossa).

Le aree mostrate in giallo includono le aree che:

  • Consentono l'ingresso di acqua, pertanto prestare particolare attenzione per garantire una perfetta sigillatura di tutte le aree riparate.
    Nota
    Una volta completata la riparazione, verificare che la sigillatura sia perfetta e che l'acqua non possa penetrare nell'area riparata.
  • È possibile montare gli altri componenti sulla parte esterna del passaruota in quest'area. Prestare particolare attenzione per garantire che le aperture nell'area di riparazione abbiano le stesse dimensioni delle aperture originali e che le aree di montaggio consentano di installare in modo corretto i componenti.
    Nota
    Una volta completata la riparazione, assicurarsi che i componenti montati siano a filo con la superficie della carrozzeria esterna e che i componenti si adattino perfettamente a tutte le aree riparate.
Aree rosse: Il sezionamento non è consentito.
Esecuzione della riparazione della sezione esterna del passaruota

Rimozione:

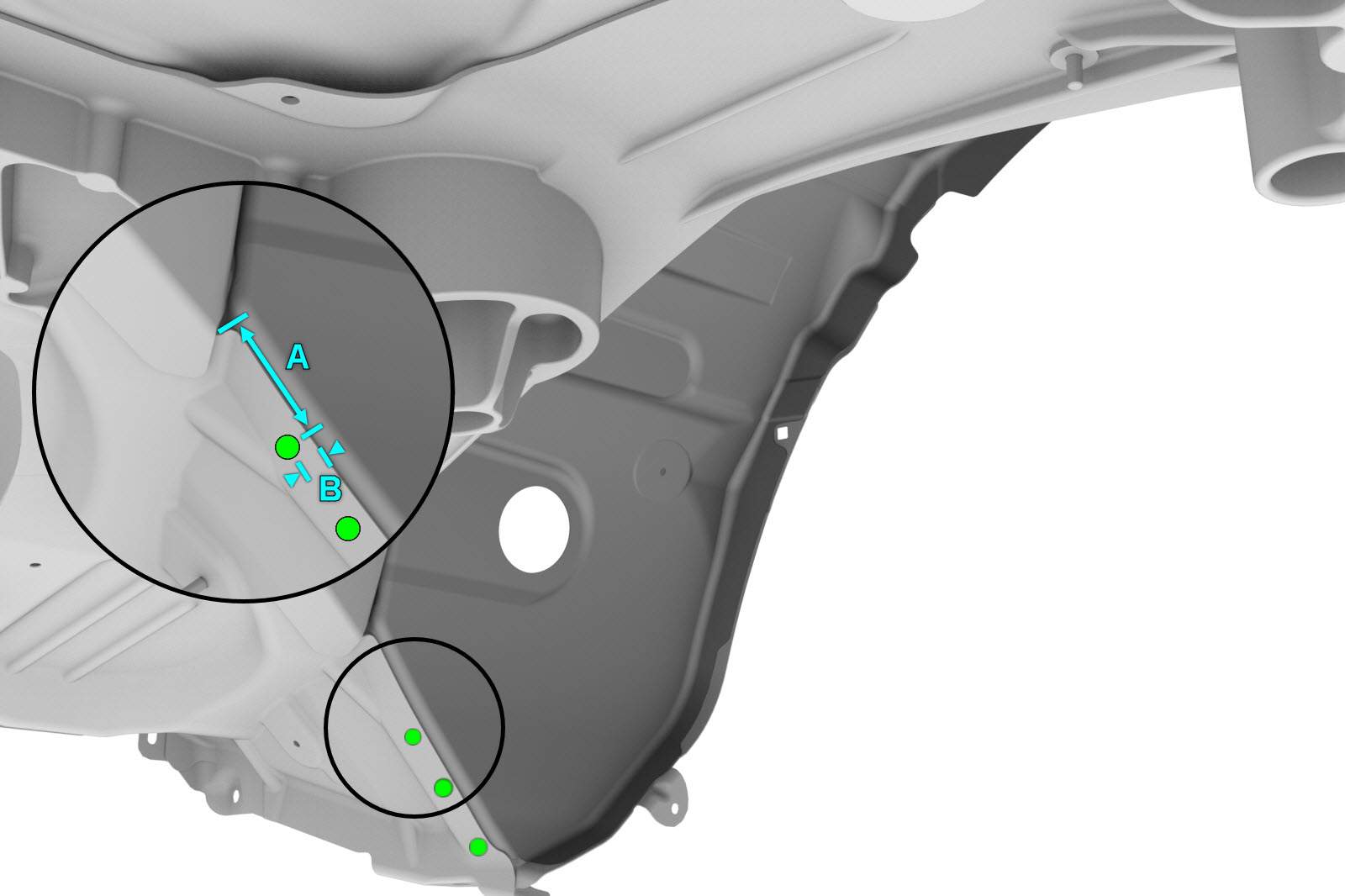

Tagliare il componente originale come indicato:
  • Linea/punto di riferimento
  • Linea di taglioA = 25 mmB = 30 mm

Installazione:

Nota
Il nuovo componente viene installato sotto la parte rimanente del componente originale.
  1. Realizzare il componente sostitutivo con una sovrapposizione di 25 mm.
  2. Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
  3. Installare i dispositivi di fissaggio in modo uniforme nell'area di sovrapposizione.
Nota
Tolleranza di passo tra i rivetti 240 - 260 mm.

Procedura di riparazione

  1. Rimuovere la porzione di Dogleg inferiore necessaria per esporre il componente sottostante da sostituire.
  2. Rimuovere Rear Quarter Outer.

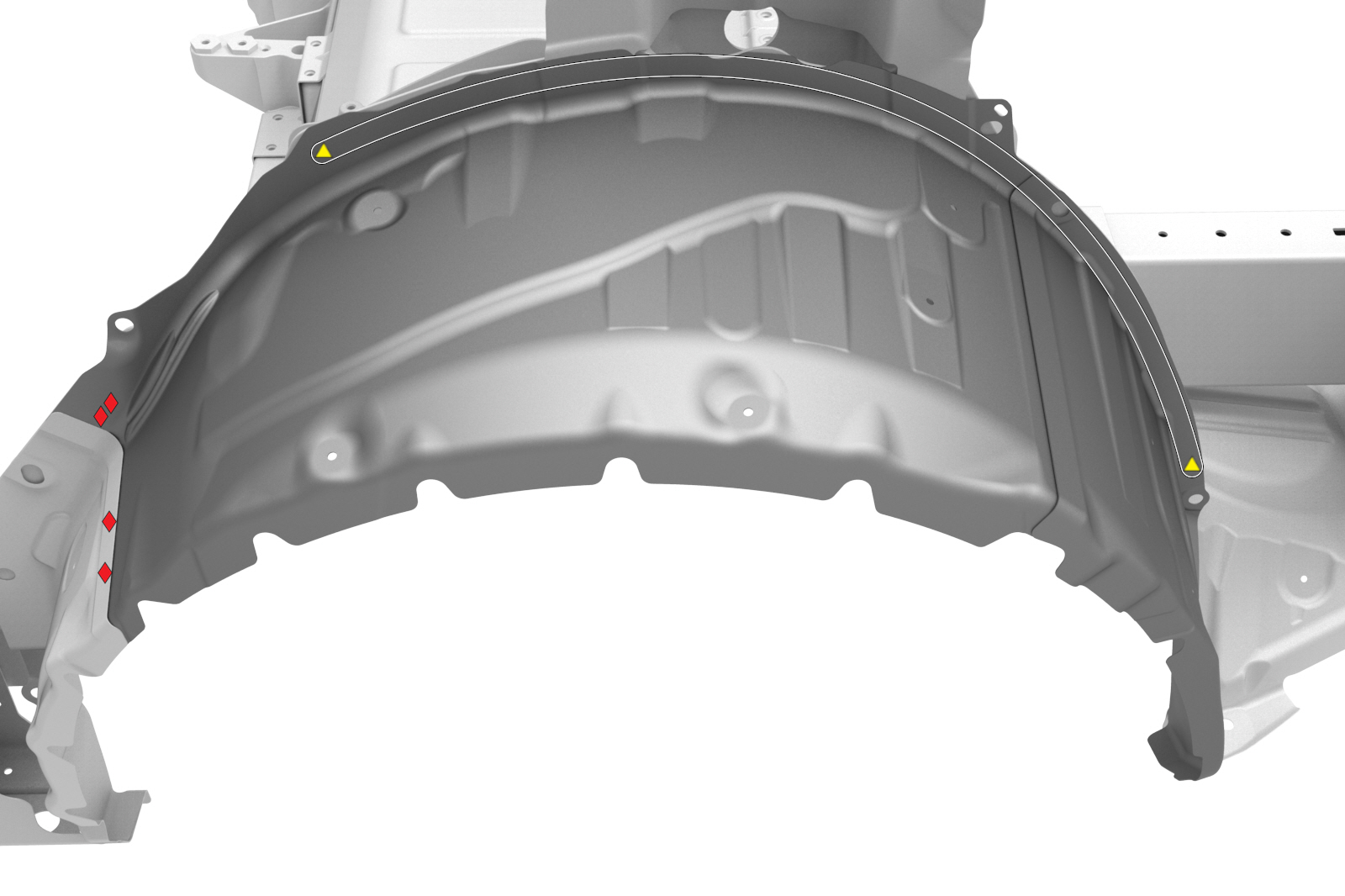

  3. Rimuovere il componente originale.
    • o perforazione delle saldature a punti di fabbrica
    Avvertenza
    Per la perforazione della saldatura a punti di fabbrica cerchiata in nero, usare una punta da 5 mm e forare solo attraverso i 2 pannelli esterni; non forare il sottoscocca posteriore.
    Nota
    Durante la perforazione di saldature a punti, utilizzare una punta da trapano che crei un foro delle giuste dimensioni per il dispositivo di fissaggio che sostituirà la saldatura a punti.
    • o saldature a punti di fabbrica
  4. Predisporre l'installazione.
    Nota
    Assicurarsi di tagliare l'espanso NVH sotto il subwoofer per fornire gioco per il rivetto.
  5. Predisporre l'installazione.
  6. Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.

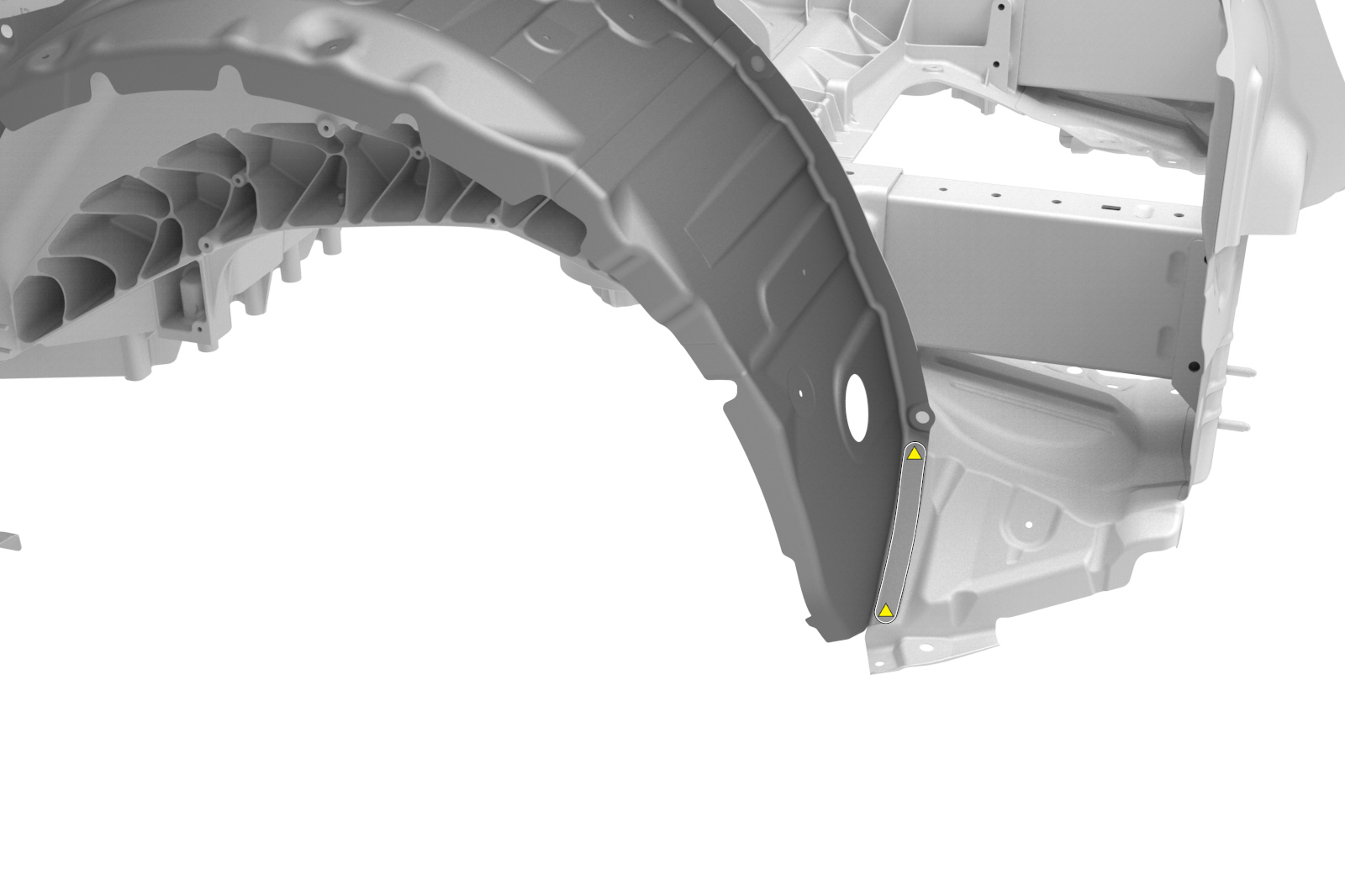

  7. Installare i nuovi componenti.
  8. Piegare la linguetta cerchiata in rosso sopra la flangia.
  9. Installare Rear Quarter Outer.
  10. Installare la porzione di Dogleg inferiore che è stata rimossa per esporre il componente da sostituire.

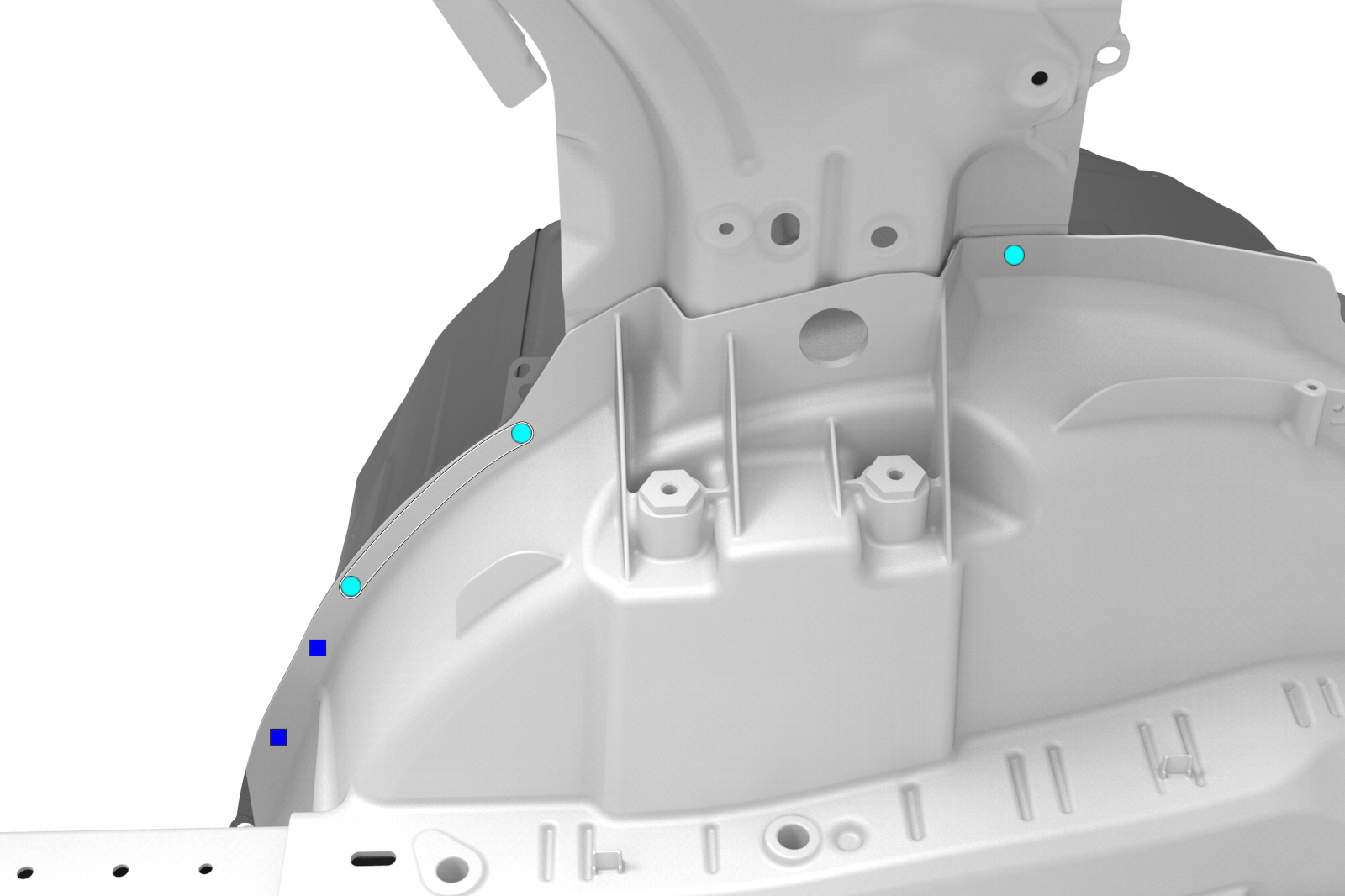

  11. Installare i dispositivi di fissaggio come indicato.
  12. Applicare il sigillante per giunzioni come indicato.
    • Sigillante per giunzioni
  13. Eseguire le eventuali operazioni post-riparazione necessarie.
