Coperchio torretta ammortizzatore

Codice modifica: 10101024902, 10101025002 NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione e assistenza in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione e assistenza in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga richiesto esplicitamente di farlo. A seconda dei danni al veicolo, potrebbero essere necessarie riparazioni aggiuntive.

Informazioni sulla riparazione

Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.
Posizionare correttamente il veicolo su un ponte sollevatore quando si esegue questa procedura.

Elenco parti


Quantità	Descrizione	Immagine / Note

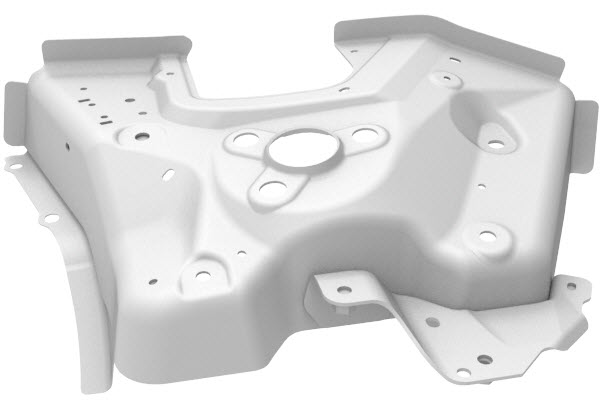

1	MY ASSY – SHOCK TOWER CAP SVC E-COATED (coperchio torretta ammortizzatore)
26	Rivetto strutturale a flangia ad alta resistenza, 6,5 mm
10	Rivetto strutturale a strappo, 6,5 mm
5	Bullone BLT,M8x16,M6 HF,[10,9],ZnAl,HD,OD14,9	Numero parte Tesla 1011818-00-A.
5	NUT M8X1.0	Numero parte Tesla 1006628-00-A.

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

Rimuovere Duct - Fresh Intake (Remove and Replace).
Rimuovere Reservoir - Windshield Washer (Remove and Replace).
Rimuovere Electromechanical Brake Booster Assembly (Non-Structural Pack) (LHD) (Remove & Replace).
Rimuovere Hydraulic Control Unit (HCU) - Brake (Non-Structural Pack) (Remove and Replace).
Rimuovere Supermanifold (Remove and Replace).
Rimuovere Front Upper Control Arm (FUCA) Mount - LH (Remove and Replace).
Rimuovere Steering Column (Pre September 20, 2021) (Remove and Replace).
Rimuovere la parte esterna parafango.

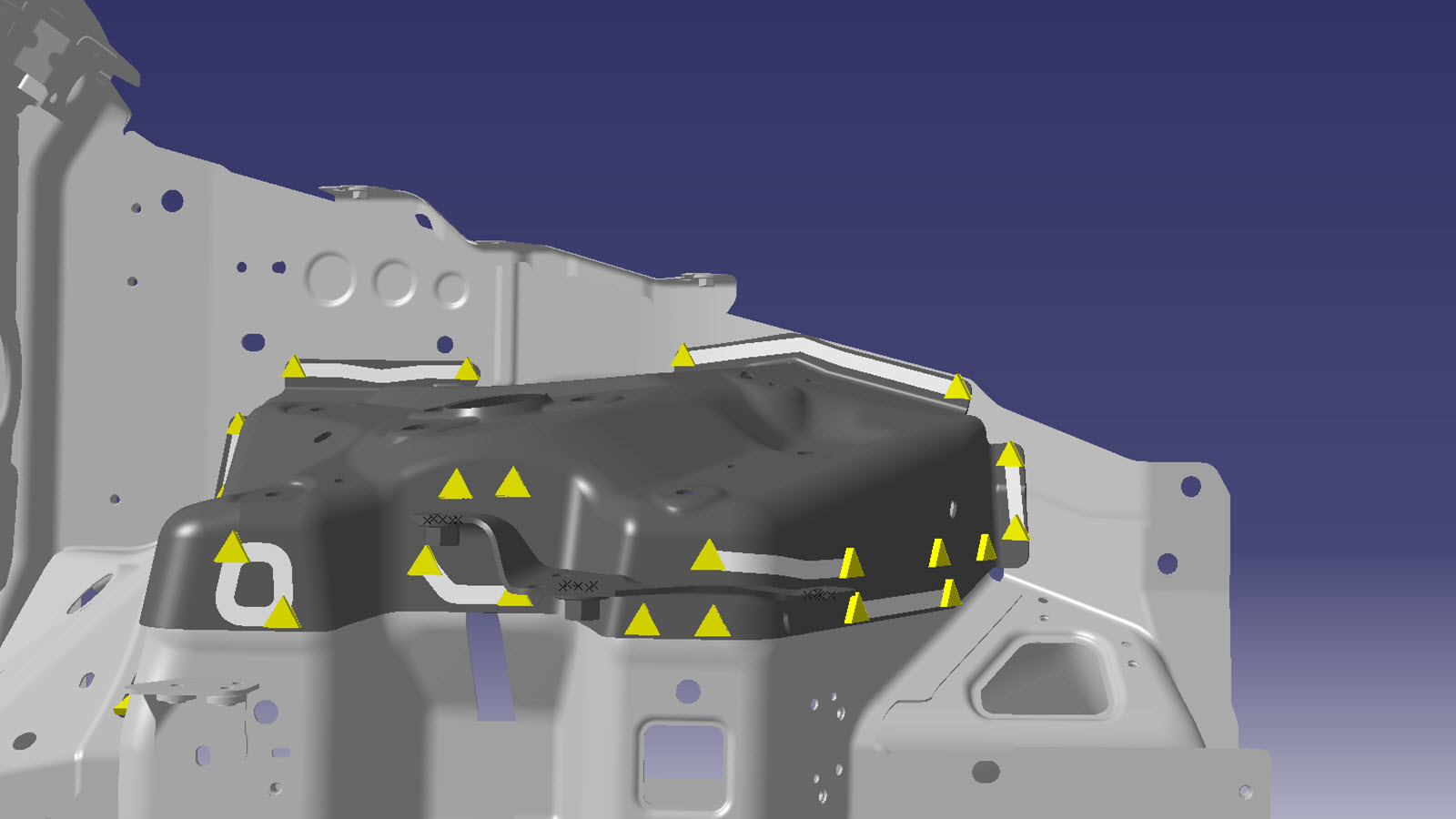

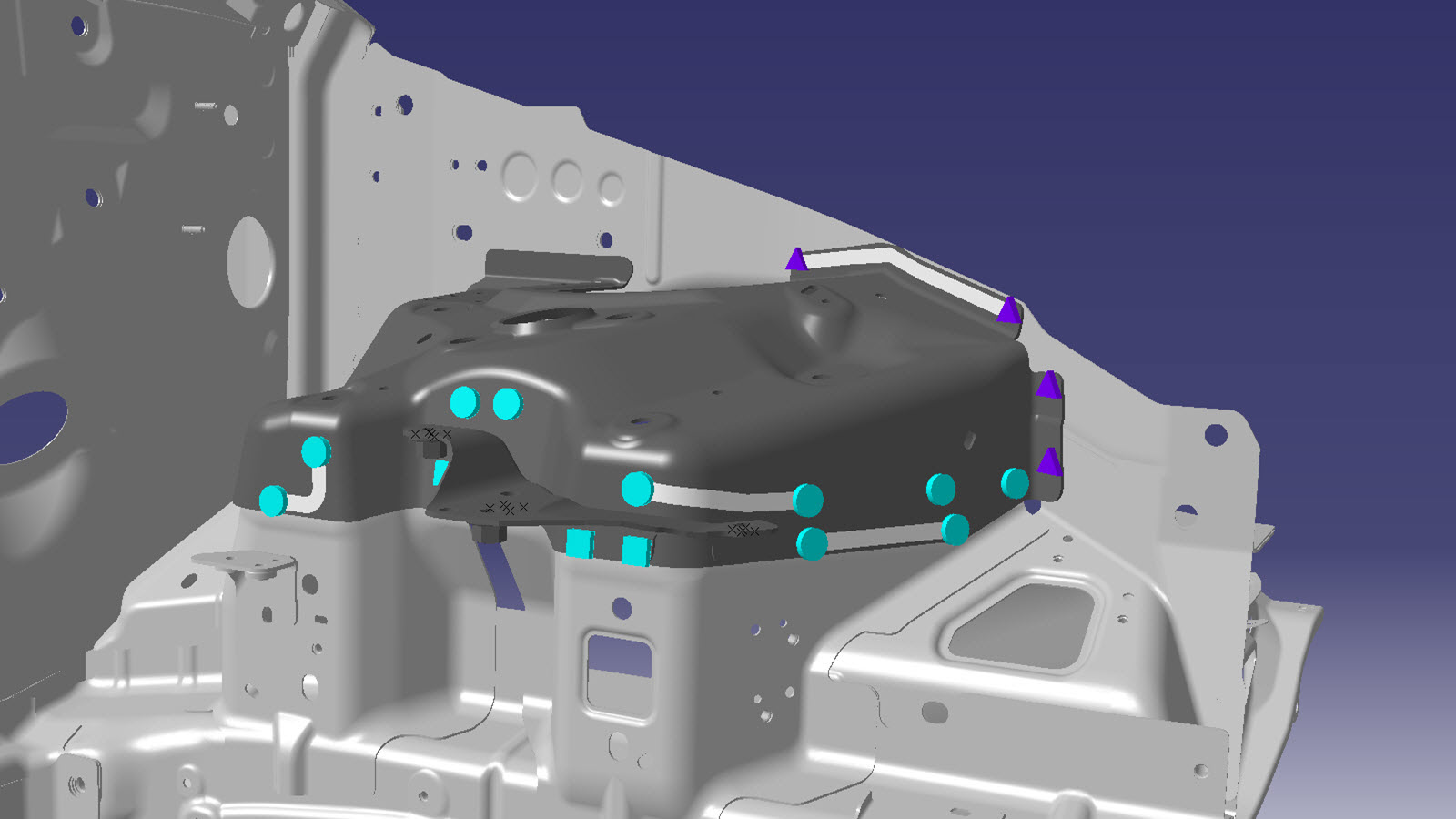

Rimuovere il componente originale.
- o saldature a punti di fabbrica

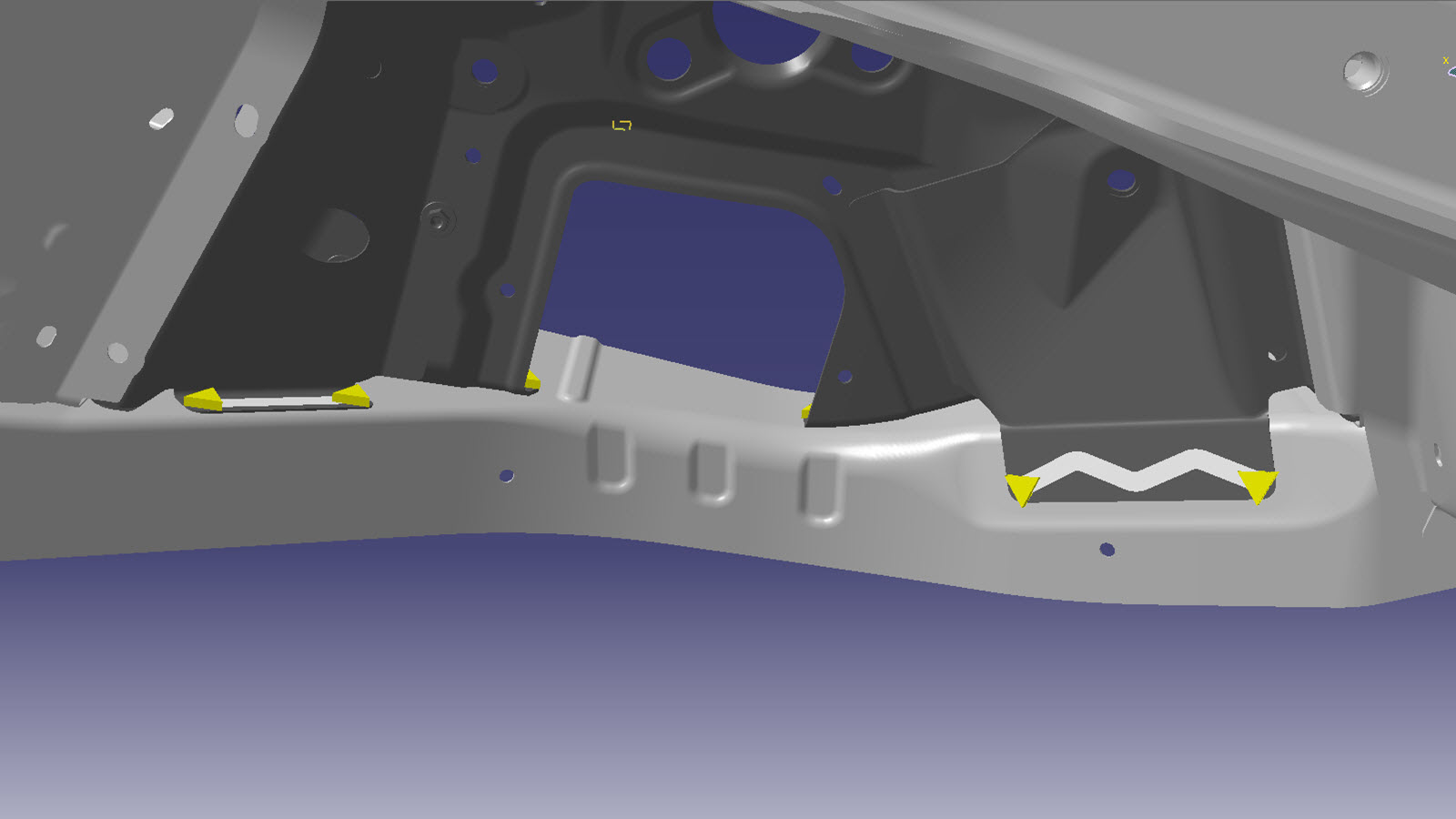

Rimuovere il componente originale.
- o saldature a punti di fabbrica

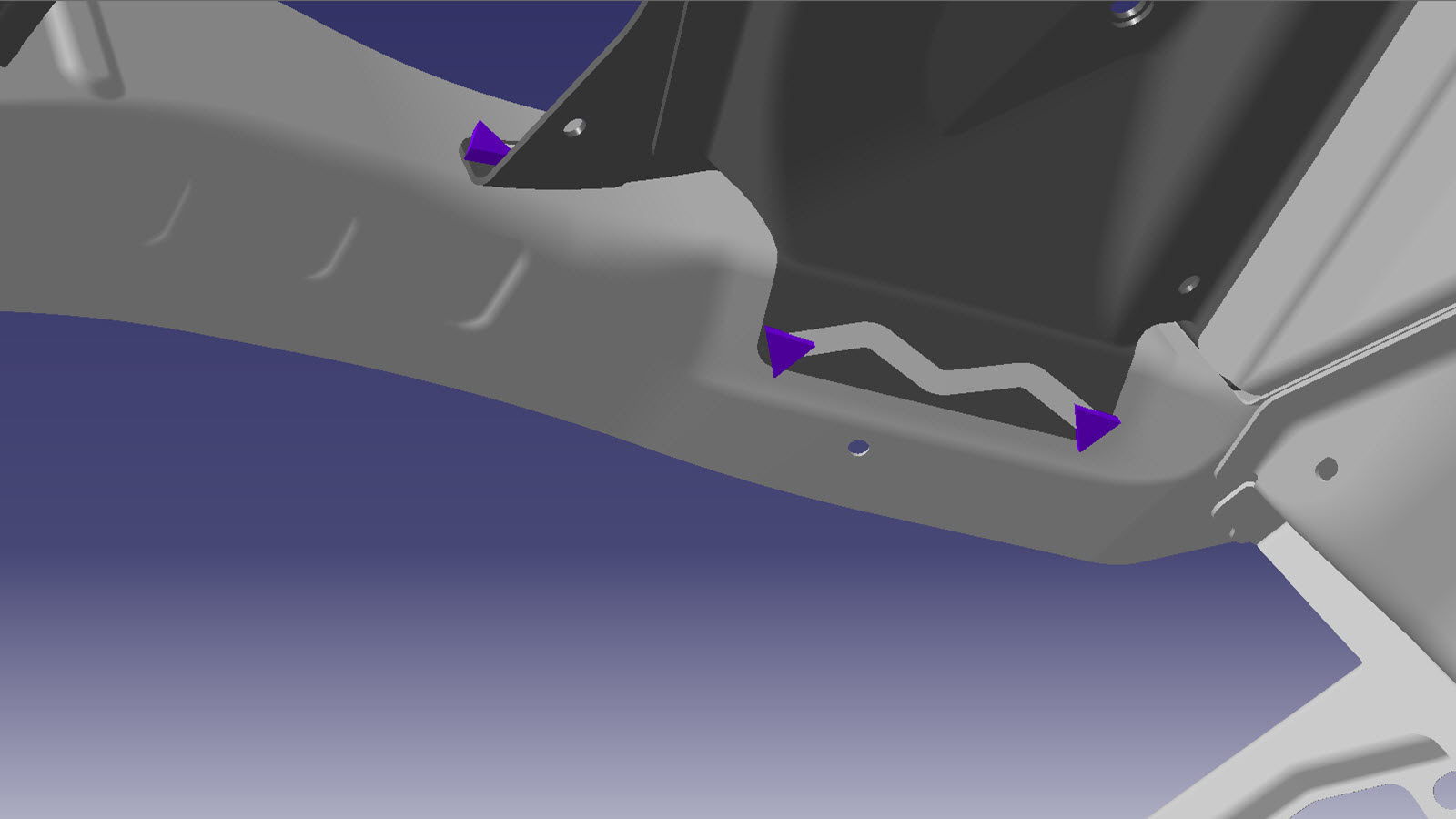

Rimuovere il componente originale.
- o saldature a punti di fabbrica

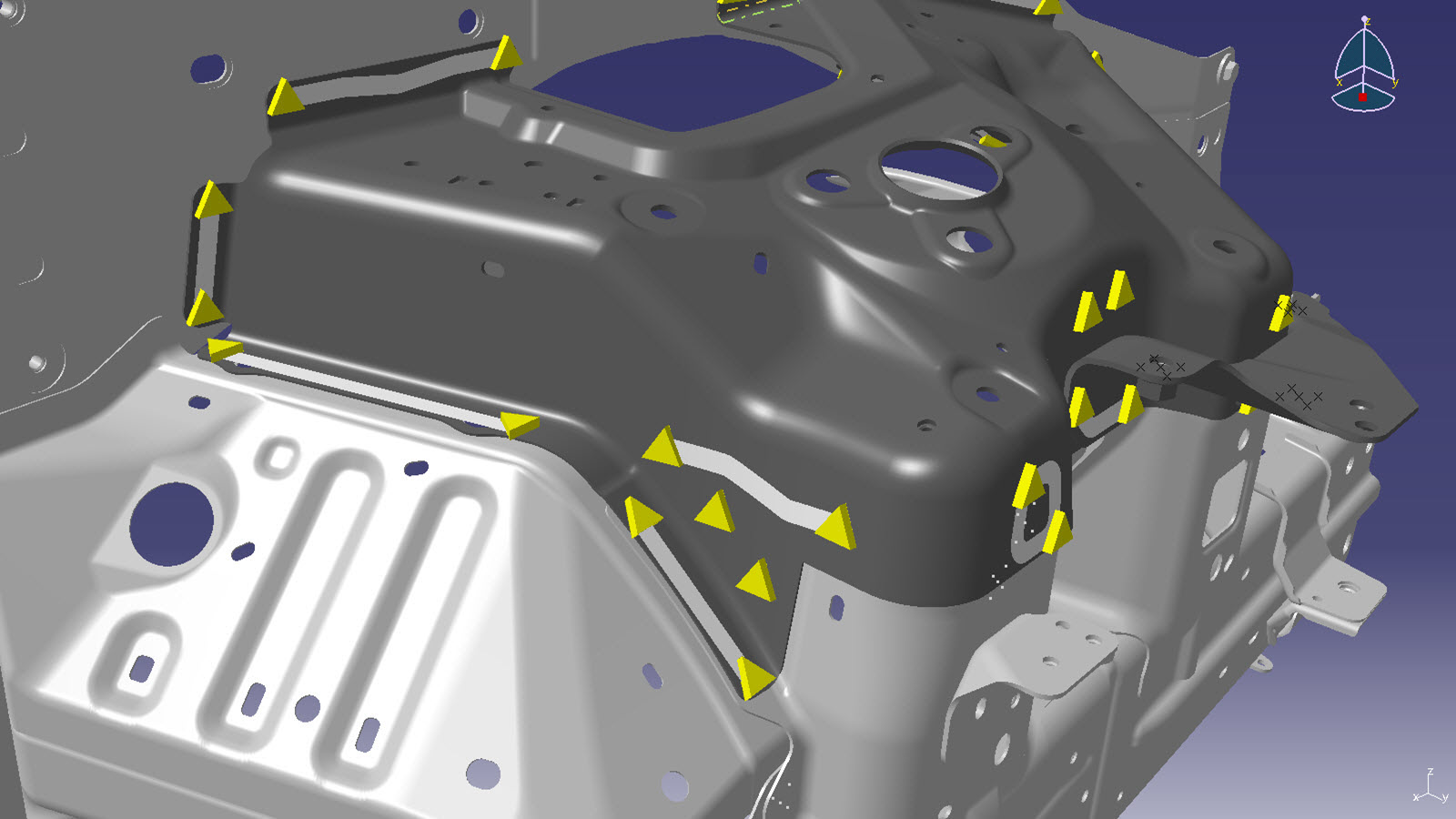

Predisporre l'installazione.
- o rivetti strutturali ad alta resistenza, 6,5 mm
- o bulloni
- o saldature a punti di installazione

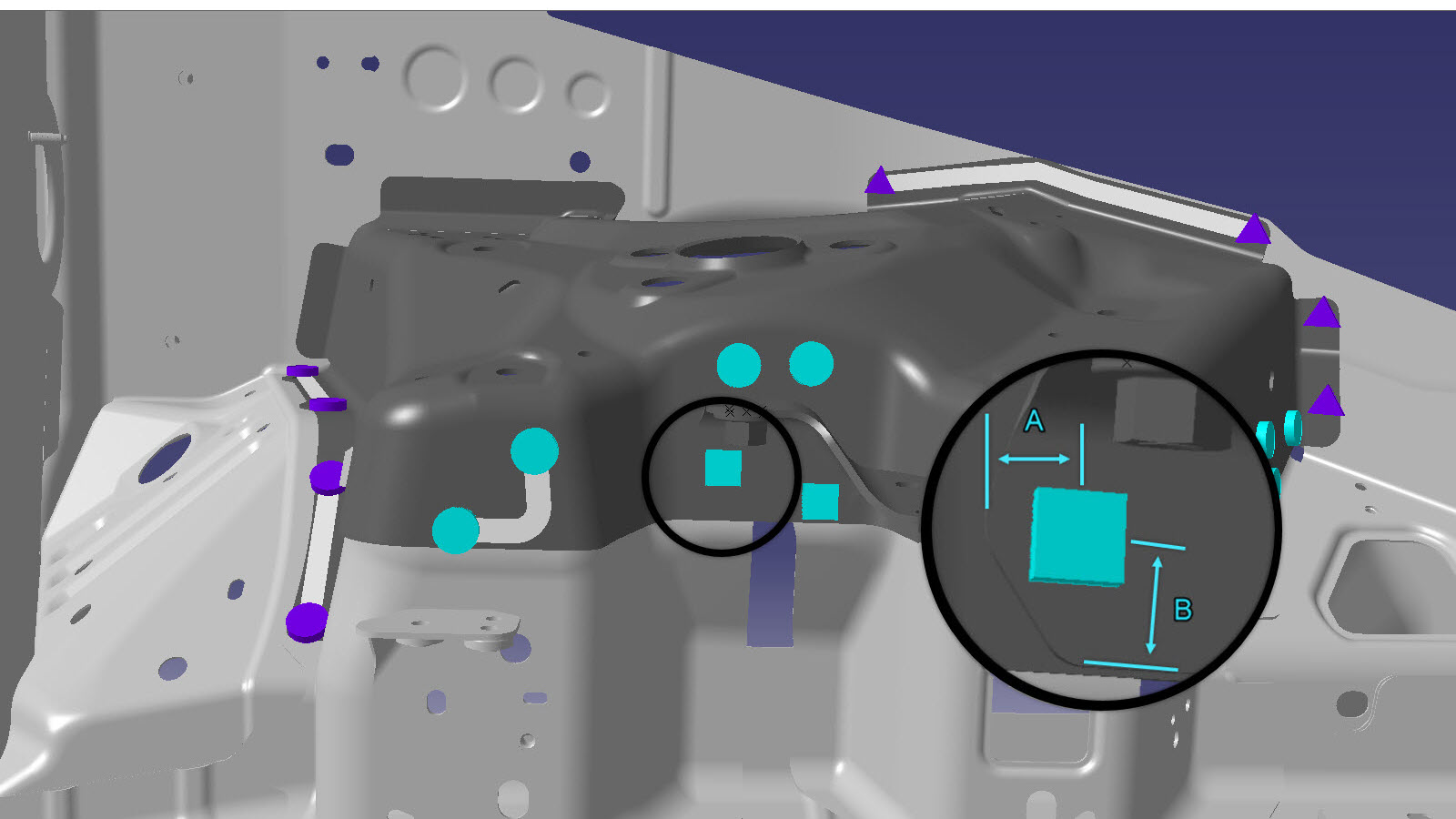

Predisporre l'installazione.
- o rivetti strutturali ad alta resistenza, 6,5 mm
- o rivetti strutturali a strappo, 6,5 mm
- o saldature a punti di installazione
- Linea/punto di riferimento
- o bulloni A = 16 mm B = 21 mm
Predisporre l'installazione.
- o saldature a punti di installazione

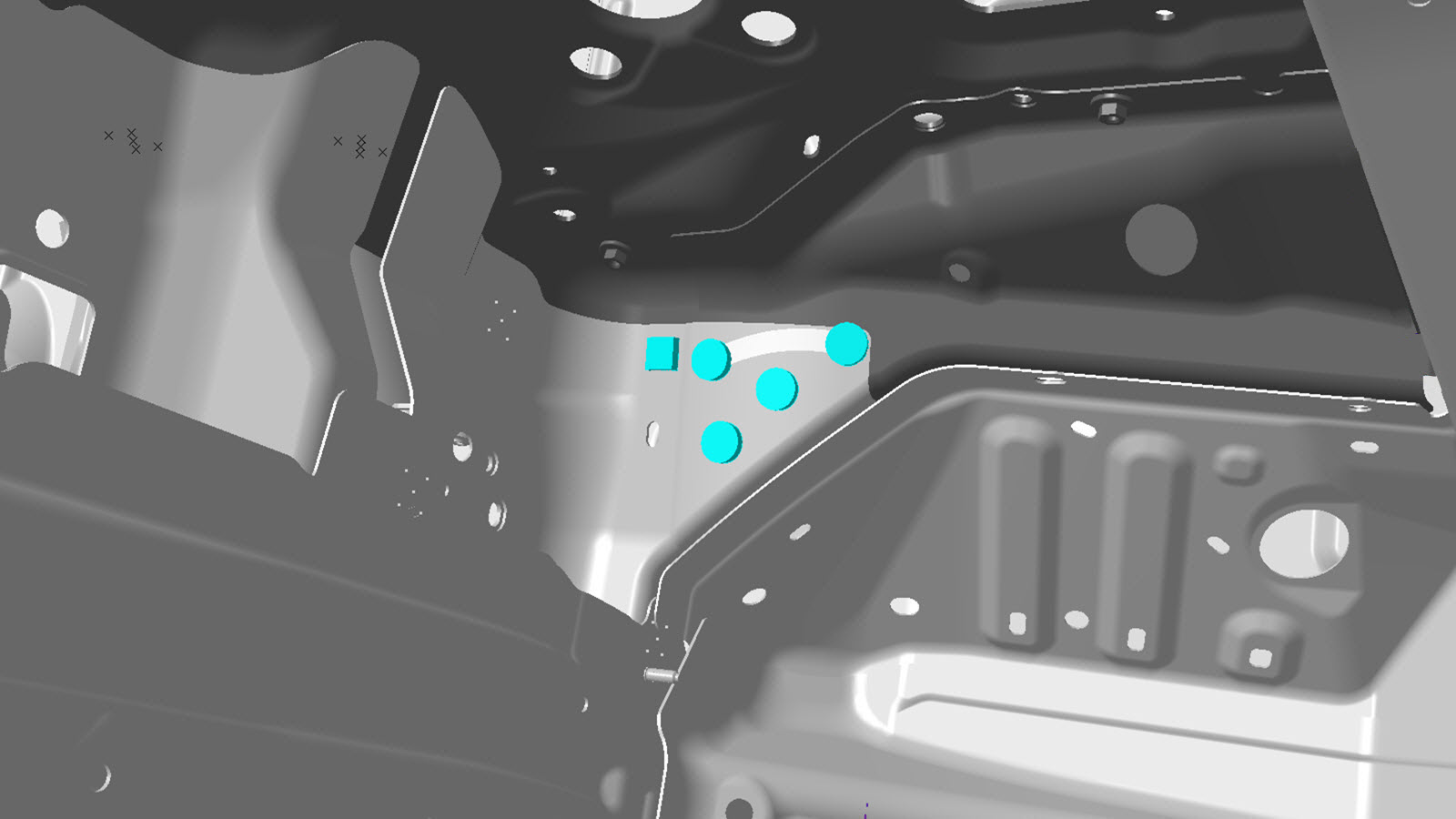

Predisporre l'installazione.
- o rivetti strutturali ad alta resistenza, 6,5 mm
- o bulloni

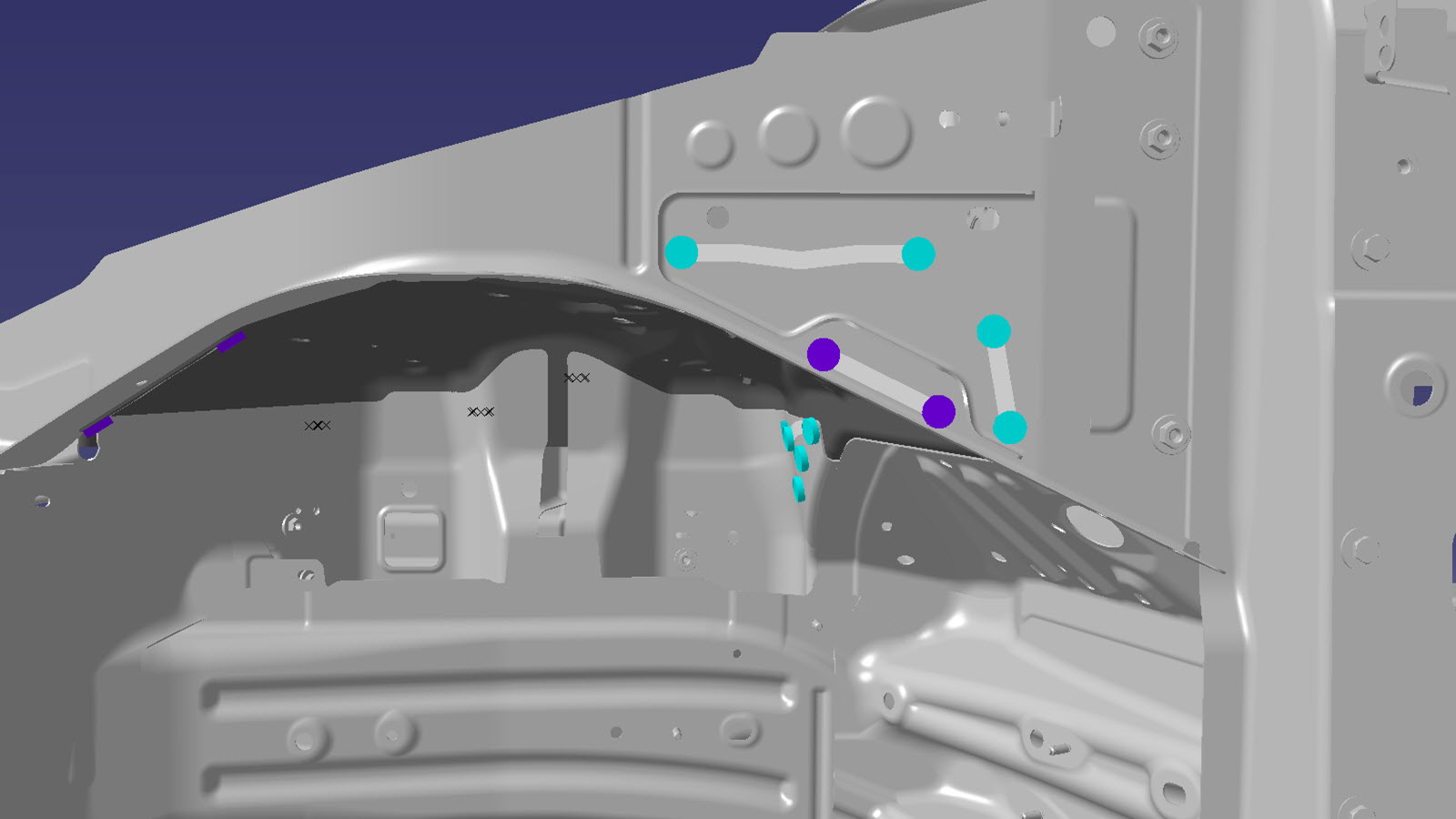

Predisporre l'installazione.
- o rivetti strutturali ad alta resistenza, 6,5 mm
- o rivetti strutturali a strappo, 6,5 mm
Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
Installare i nuovi componenti.
Serrare i bulloni a 22 Nm.
Eseguire una saldatura a punti di tipo a resistenza.
- o saldature a punti di installazione
Avvertenza
La mancata osservanza di tutte le precauzioni di sicurezza per la saldatura, incluso l'uso di dispositivi di protezione individuale, potrebbe causare gravi lesioni personali o danni alla proprietà. Solo i tecnici che hanno completato la formazione sulla saldatura approvata da Tesla sono autorizzati a saldare componenti strutturali sui veicoli Tesla.

Avvertenza
Non effettuare saldature su un veicolo Tesla prima di aver eseguito la procedura di isolamento elettrico del veicolo (consultare il Manuale di manutenzione specifico del veicolo per ulteriori informazioni sulla procedura di isolamento elettrico del veicolo). Eventuali operazioni di saldatura su un veicolo Tesla con un sistema ad alta o bassa tensione eccitato potrebbe danneggiare i componenti del veicolo.
Installare la parte esterna parafango.
Eseguire le eventuali operazioni post-riparazione necessarie.
Installare il Steering Column (Pre September 20, 2021) (Remove and Replace).
Installare il Front Upper Control Arm (FUCA) Mount - LH (Remove and Replace).
Installare il Supermanifold (Remove and Replace).
Installare il Hydraulic Control Unit (HCU) - Brake (Non-Structural Pack) (Remove and Replace).
Installare il Electromechanical Brake Booster Assembly (Non-Structural Pack) (LHD) (Remove & Replace).
Installare il Reservoir - Windshield Washer (Remove and Replace).
Installare il Duct - Fresh Intake (Remove and Replace).
