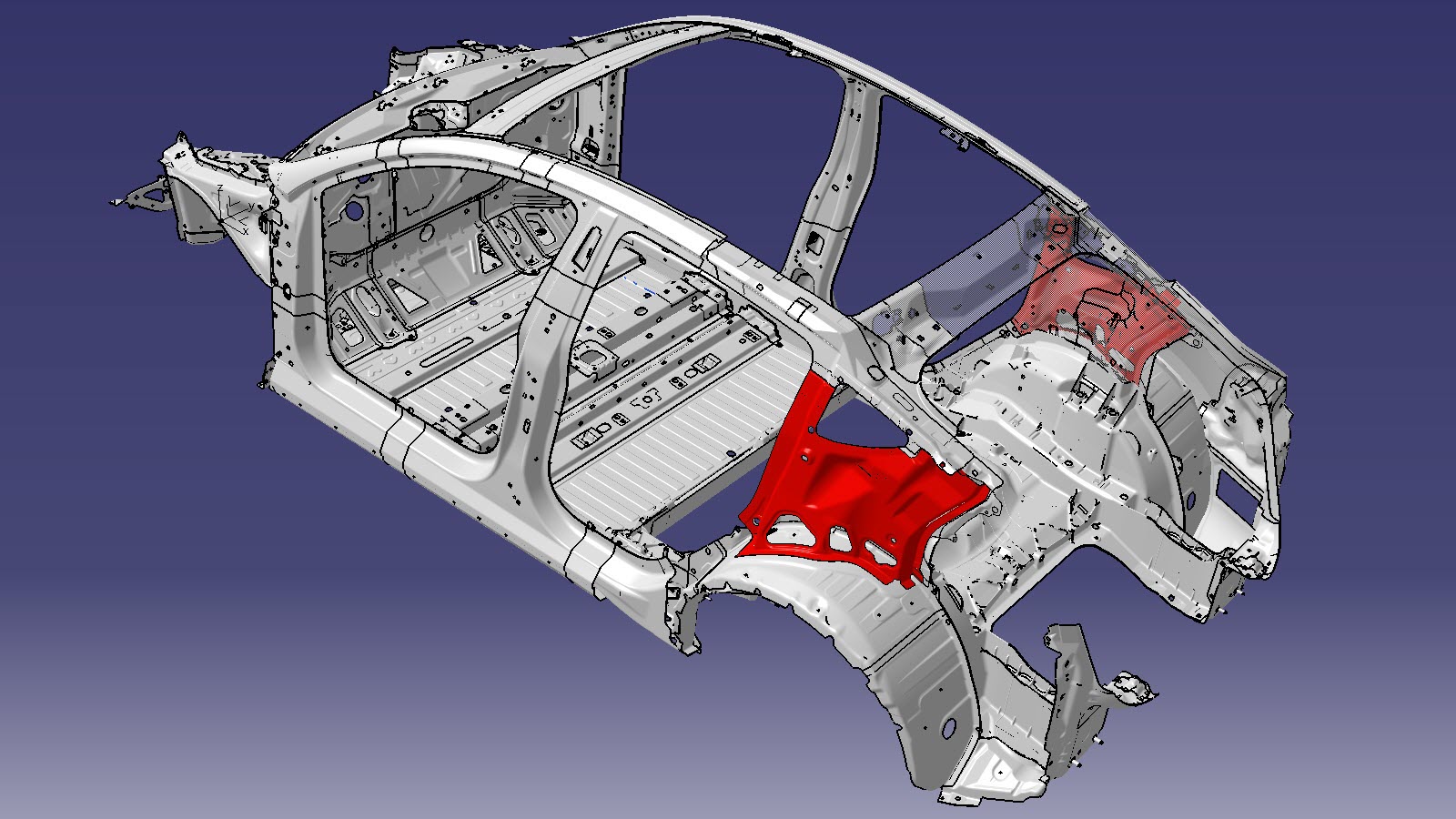

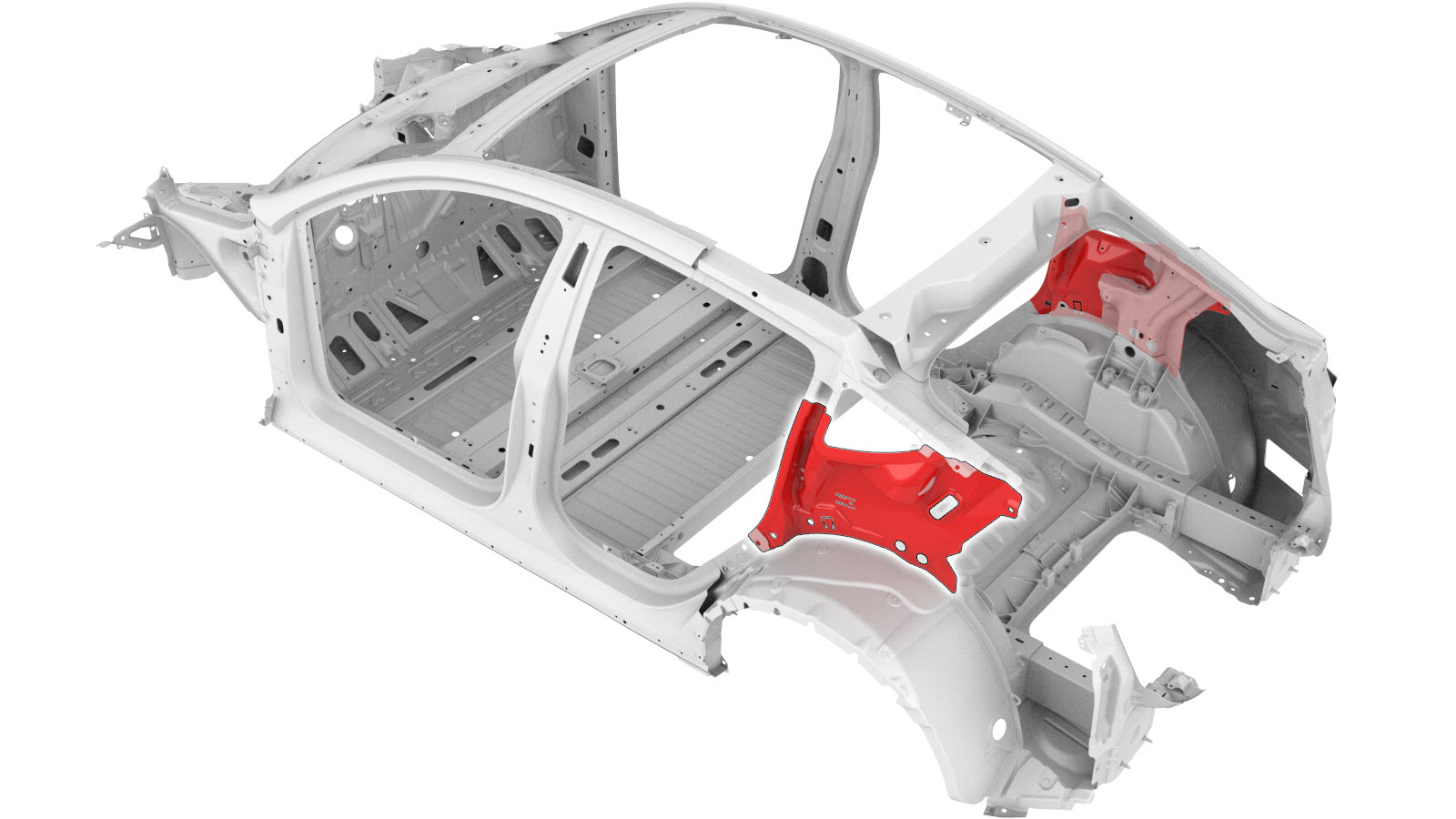

Parte interna fiancata posteriore
Codice modifica:
10101916402,
10101916502
NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione e assistenza in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione e assistenza in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga richiesto esplicitamente di farlo. A seconda dei danni al veicolo, potrebbero essere necessarie riparazioni aggiuntive.
Informazioni sulla riparazione
- Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.
- Questa procedura può essere completata senza utilizzare un ponte sollevatore.
Elenco parti
| Quantità | Descrizione | Immagine / Note |
|---|---|---|

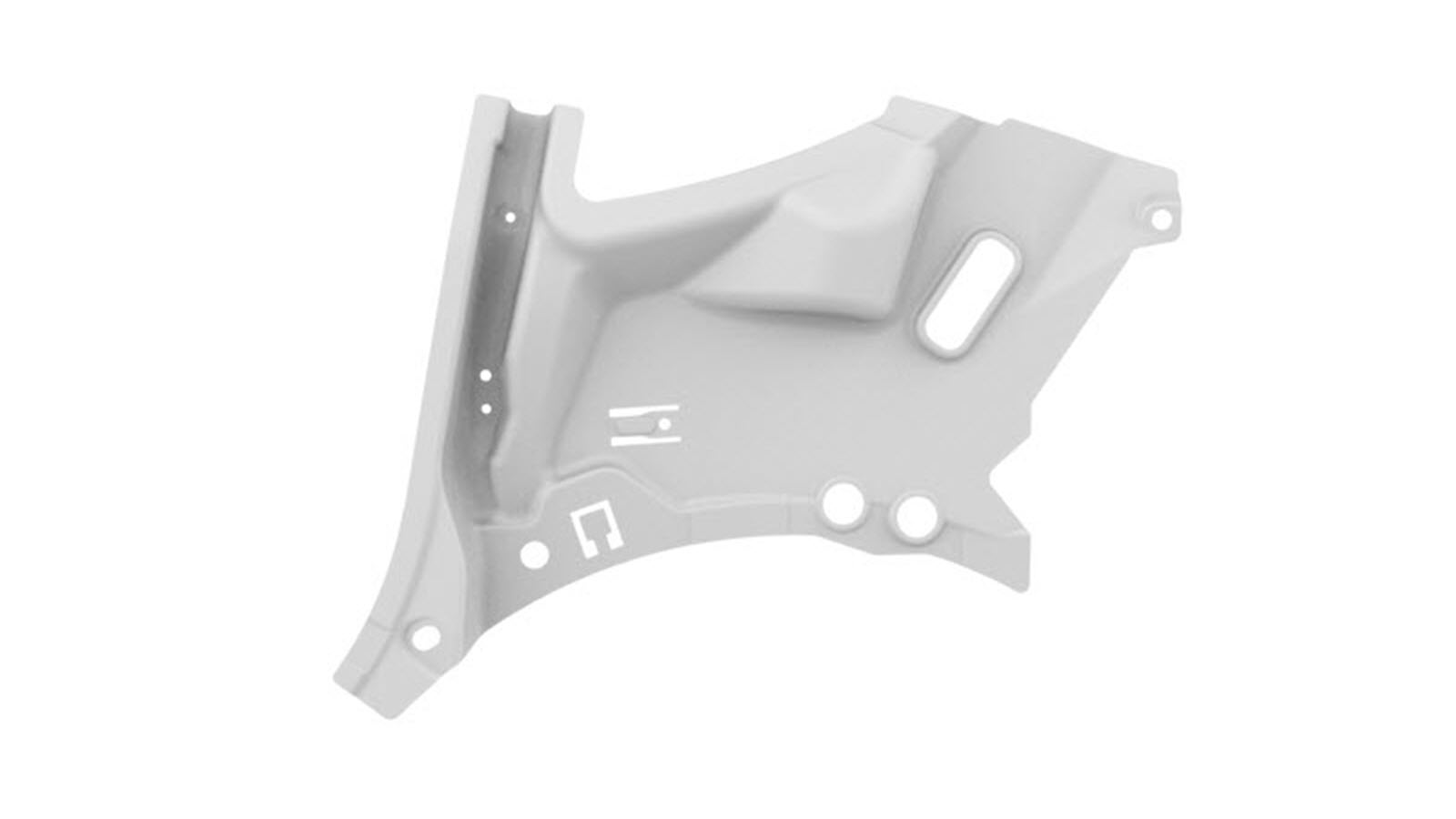

| 1 | MY Rear Quarter Inner SVC E-COATED (parte interna fiancata posteriore) | |
| 8 | ||
| 1 |
Nota Questo dispositivo di fissaggio è necessario quando si sostituisce la parte interna fiancata posteriore DX. |
|
| 1 |
quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.
Procedura di riparazione
-
Rimuovere Rear Quarter Outer.
-

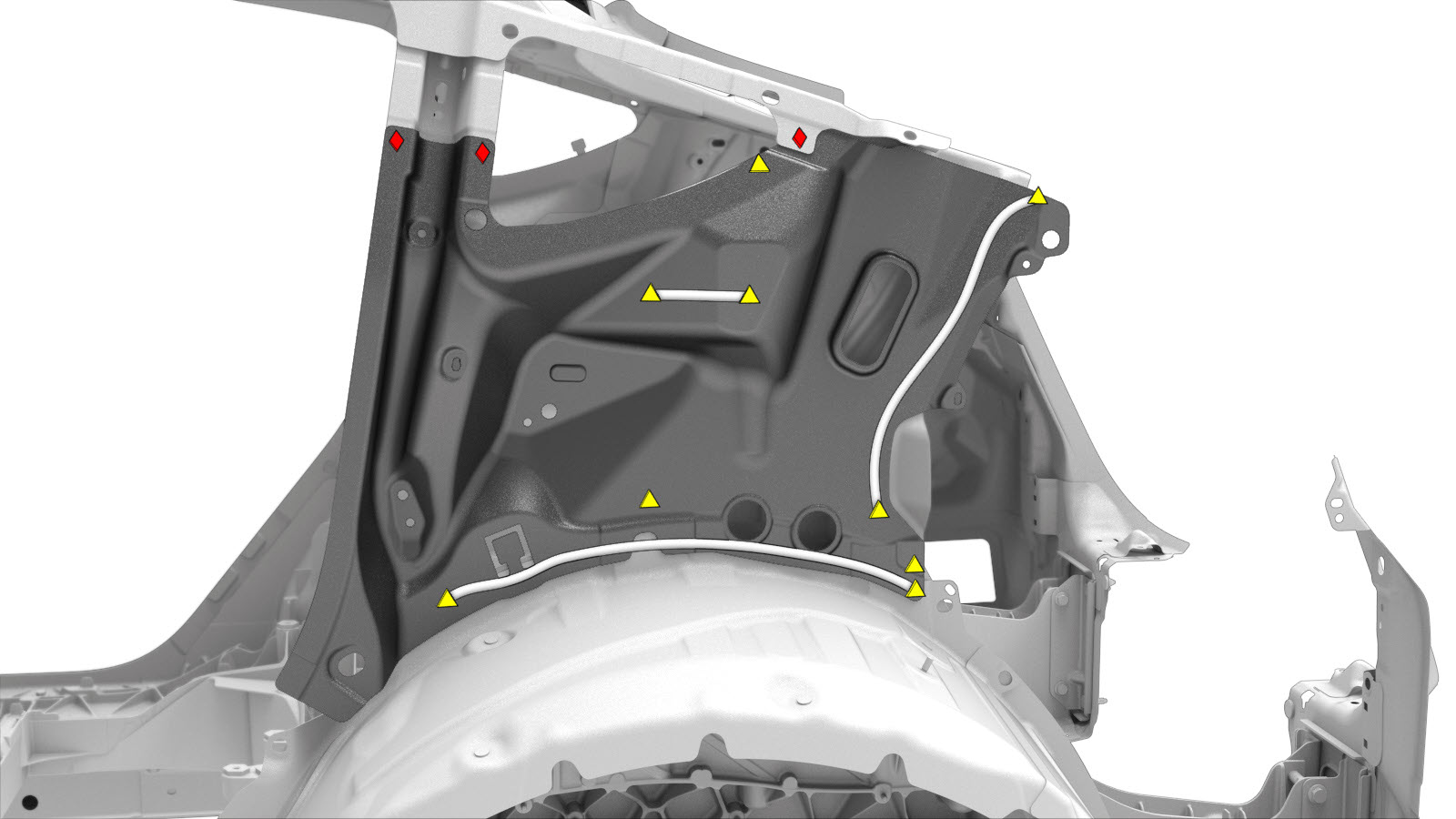

Rimuovere il componente originale.
- o SPR di fabbrica
- o saldature a punti di fabbrica
-
Predisporre l'installazione.

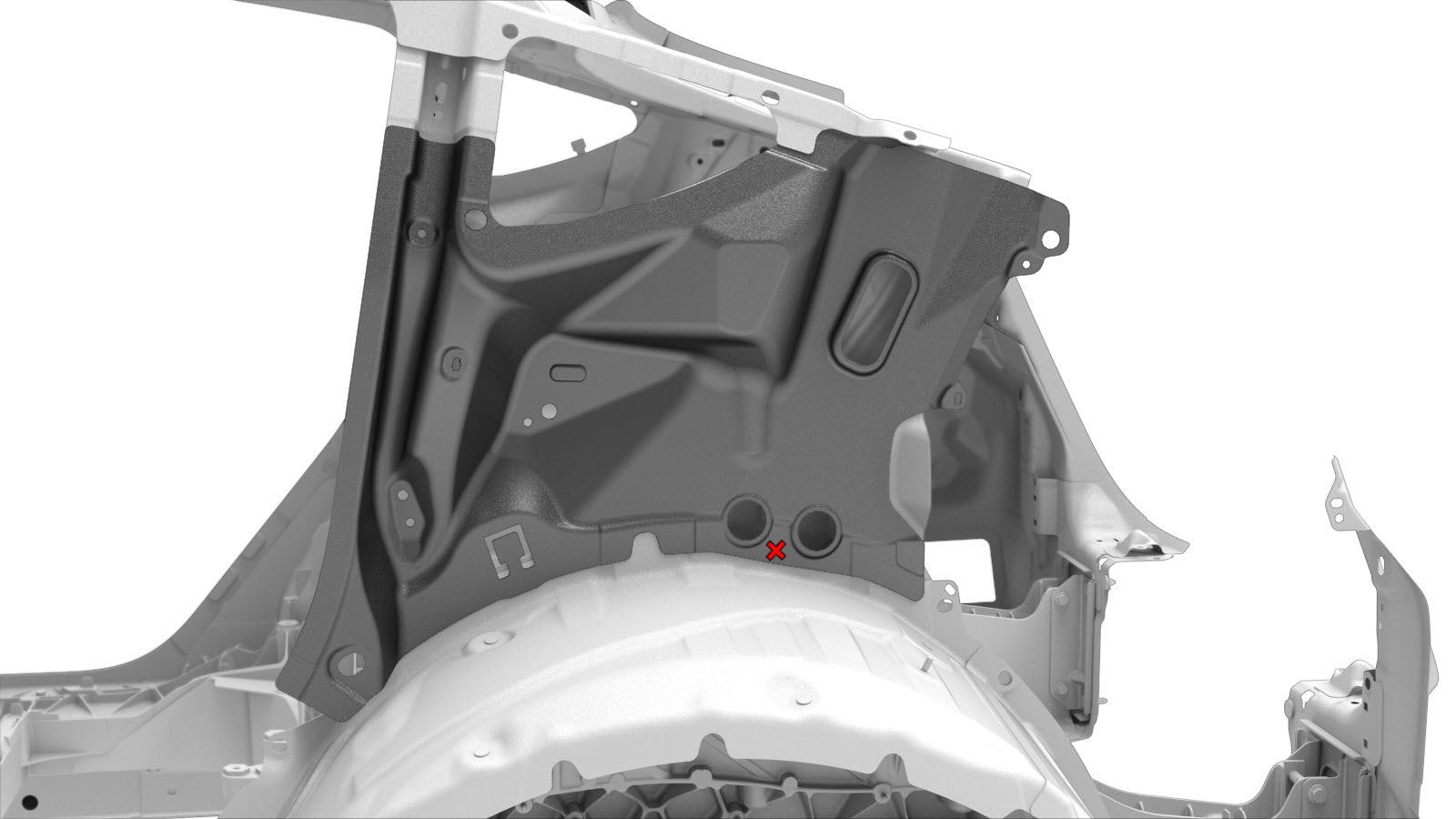

NotaUna X rossa indica la posizione in cui un dispositivo di fissaggio installato in fabbrica non viene sostituito. Fissare questo punto utilizzando solo adesivo strutturale.
-

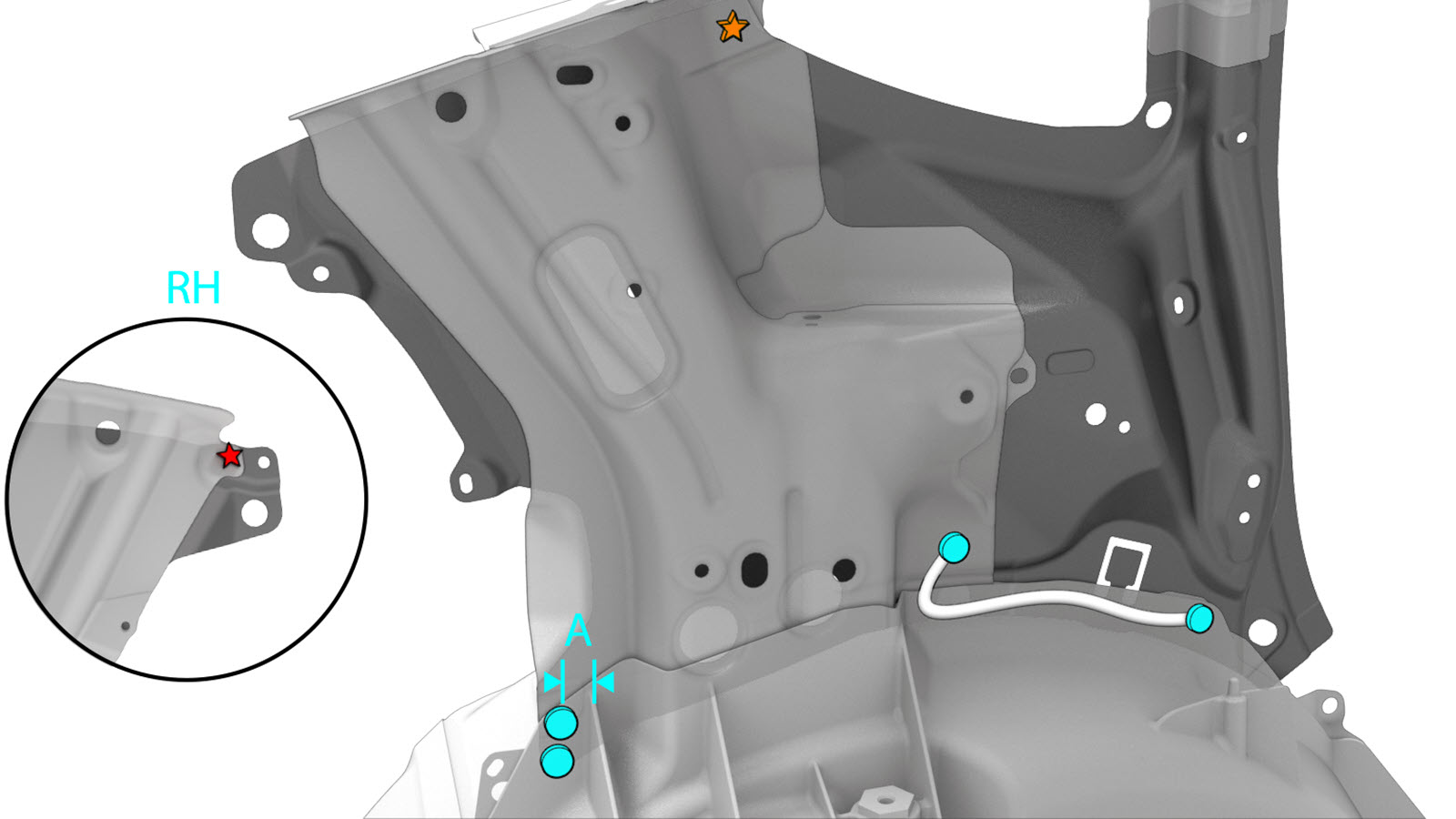

Predisporre l'installazione.
- Linea/punto di riferimento
- o rivetti strutturali ad alta resistenza, 6,5 mm A = 17 mm
- o rivetti Flow-Form, S18
NotaQuesto dispositivo di fissaggio è necessario quando si sostituisce la parte interna fiancata posteriore DX. - Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
- Installare i nuovi componenti.
-
Installare Rear Quarter Outer.
- Eseguire le eventuali operazioni post-riparazione necessarie.
