Parte interna del passaruota (sezione anteriore) - Sottoscocca posteriore pressofuso monopezzo - (Veicoli costruiti dopo il 22 settembre 2024)
Codice modifica:
10102101402,
10102101502
NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione e assistenza in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione e assistenza in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga richiesto esplicitamente di farlo. A seconda dei danni al veicolo, potrebbero essere necessarie riparazioni aggiuntive.
Informazioni sulla riparazione
- Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.
- Questa procedura può essere completata senza utilizzare un ponte sollevatore.
Elenco parti
| Quantità | Descrizione | Immagine / Note |
|---|---|---|

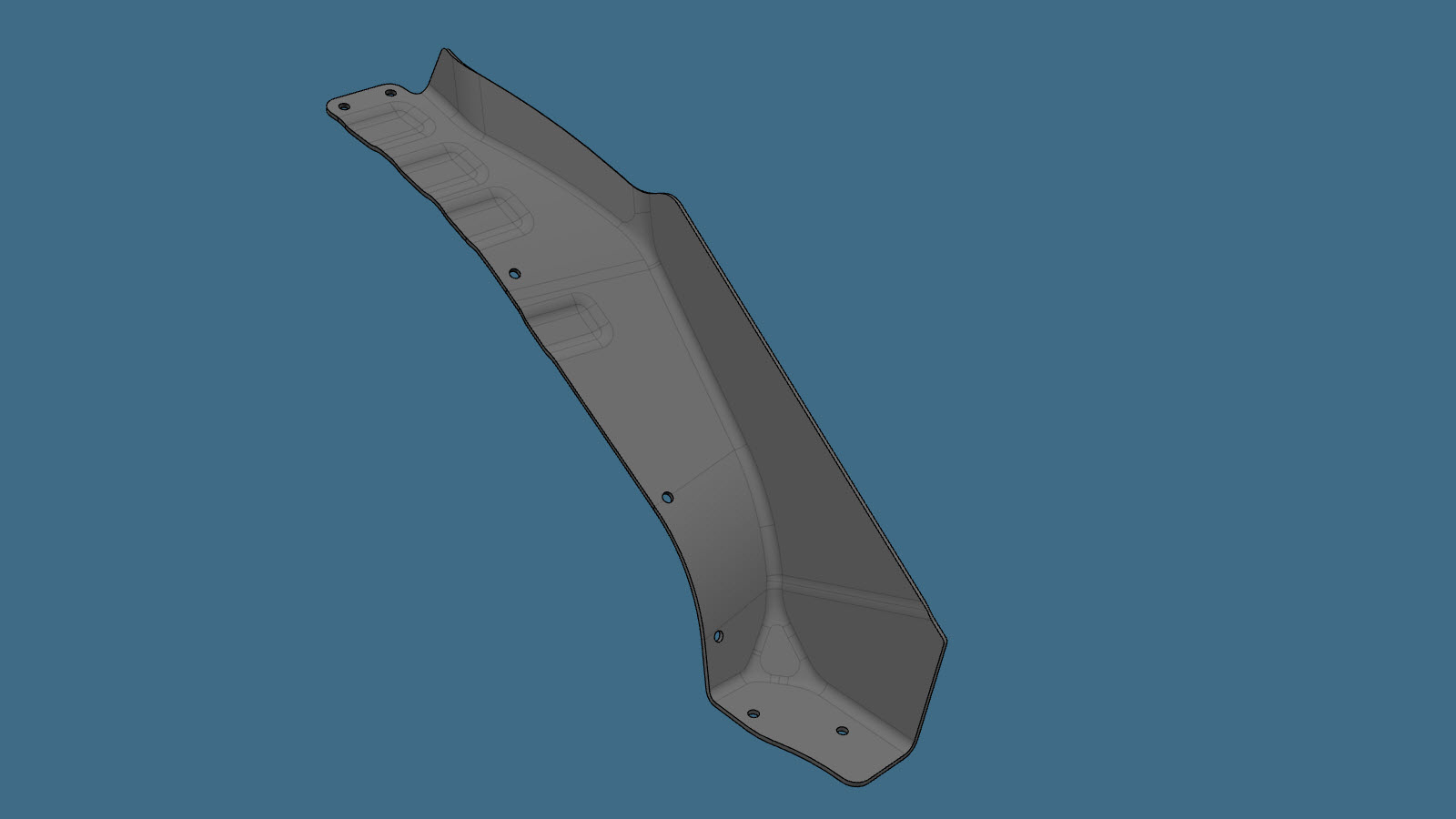

| 1 | MY RUB FRONT WHEELHOUSE SERVICE PANEL (sezione anteriore del passaruota) | |
| 7 | Rivetto strutturale a flangia ad alta resistenza, 6,5 mm | |
| 1 | Rivetto Flow-Form S38 |
quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.
Procedura di riparazione
-
Rimuovere Prolunga passaruota (anteriore).
-
Rimuovere il componente originale.
AvvertenzaLa porzione restante del passaruota deve sovrapporsi con la parte di ricambio di almeno 25 mm nelle aree interne.NotaLe misurazioni mostrate indicano i confini esterni (dimensioni massime) dell'area di riparazione; un'area di riparazione più piccola potrebbe essere tagliata. Se l'estensione del danno è maggiore di quest'area, contattare Tesla Collision Repair per ricevere assistenza.NotaUtilizzare la parte di ricambio come riferimento per la rimozione del materiale dal sottoscocca posteriore pressofuso. Tagliare in base alle necessità finché la parte di ricambio è adatta all'area di riparazione.
- Linea/punto di riferimento
- Linea di taglio A = 36 mm B = 26 mm C = 28 mm D = 45 mm E = 44 mm
- o SPR di fabbrica
-
Predisporre l'installazione.
AvvertenzaLa porzione restante del passaruota deve sovrapporsi con la parte di ricambio di almeno 25 mm nelle aree interne.NotaLa parte di ricambio viene installata dal lato inferiore del passaruota.NotaUna X rossa indica la posizione in cui un dispositivo di fissaggio installato in fabbrica non viene sostituito. Fissare questo punto utilizzando solo adesivo strutturale.
-
Predisporre l'installazione.
AvvertenzaLa porzione restante del passaruota deve sovrapporsi con la parte di ricambio di almeno 25 mm nelle aree interne.NotaLa parte di ricambio viene installata dal lato inferiore del passaruota.
- o rivetti strutturali ad alta resistenza, 6,5 mm
- Linea/punto di riferimento

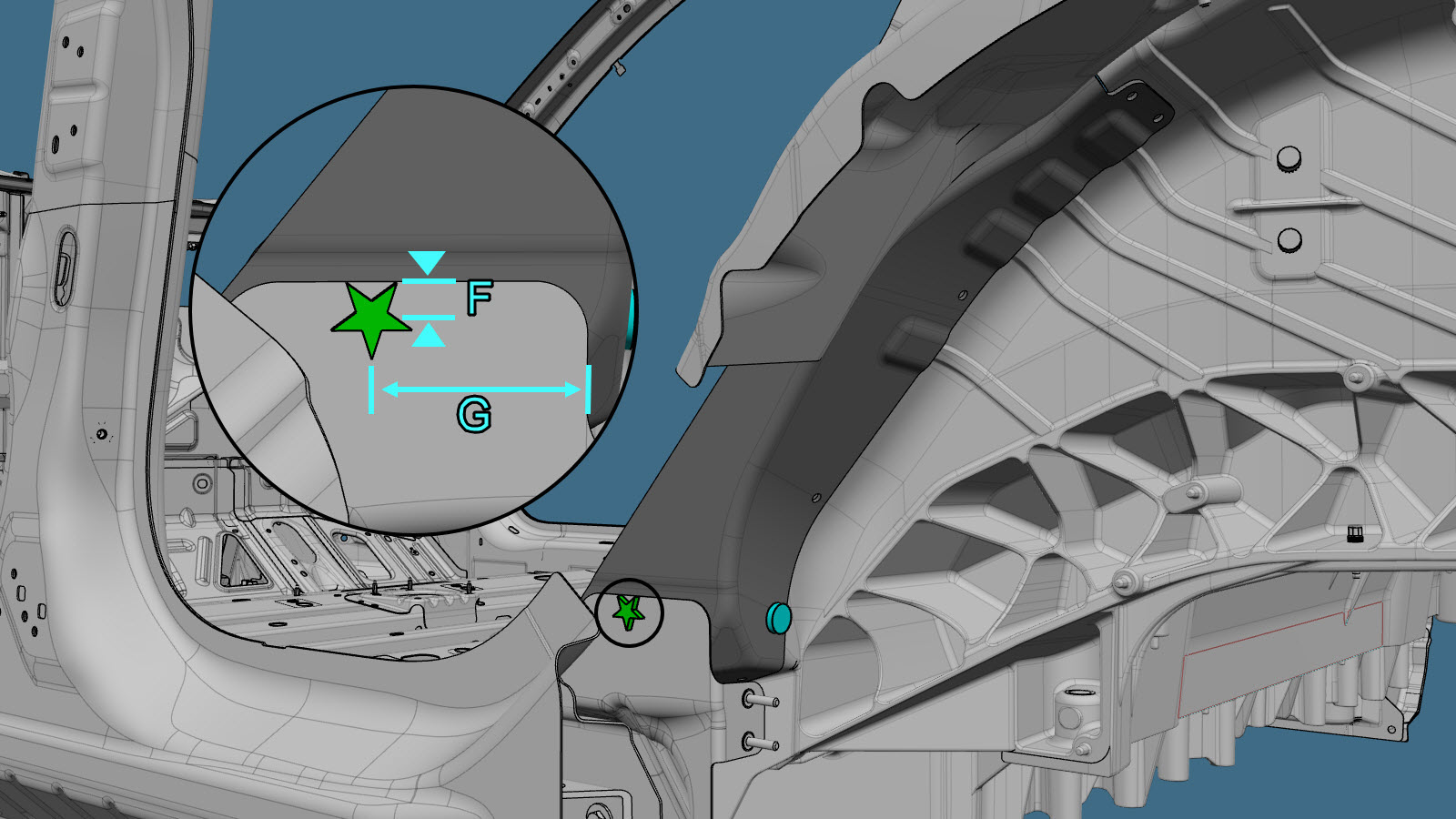

- o rivetti Flow-Form, S38 F = 10 mm G = 65 mm
- Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
- Installare i nuovi componenti.
- Applicare del sigillante per giunzioni su tutto il bordo esterno del nuovo componente.
-
Installare Prolunga passaruota (anteriore).
- Eseguire le eventuali operazioni post-riparazione necessarie.
