Gruppo parte esterna della fiancata (senza elemento trasversale superiore)

Codice modifica: 10100132902, 10100133002 NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione e assistenza in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione e assistenza in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga richiesto esplicitamente di farlo. A seconda dei danni al veicolo, potrebbero essere necessarie riparazioni aggiuntive.

Informazioni sulla riparazione

Nota
Se l'area della riparazione include una porzione della guida del tetto, non utilizzare questa procedura, ma fare riferimento a Carrozzeria esterna.

Utilizzo del presente documento

Il presente documento contiene due parti principali:
  1. Linee guida per il sezionamento Fornire informazioni su dove e come sezionare il gruppo parte esterna fiancata secondo necessità per sostituire le aree danneggiate del gruppo parte esterna fiancata o per accedere alle parti sottostanti della struttura del veicolo. Utilizzare le linee guida per determinare dove sezionare correttamente il gruppo parte esterna fiancata in base alla riparazione da eseguire.
  2. La parte Procedura di riparazione di questo documento contiene le informazioni necessarie per sostituire l'intero gruppo parte esterna fiancata. Se si sostituiscono delle sezioni della parte esterna della fiancata (non l'intero gruppo parte esterna fiancata), utilizzare le porzioni pertinenti di ogni passaggio per determinare quali parti e dispositivi di fissaggio sono necessari e i passaggi richiesti per completare la riparazione.

Elenco parti

Quantità Descrizione Immagine / Note

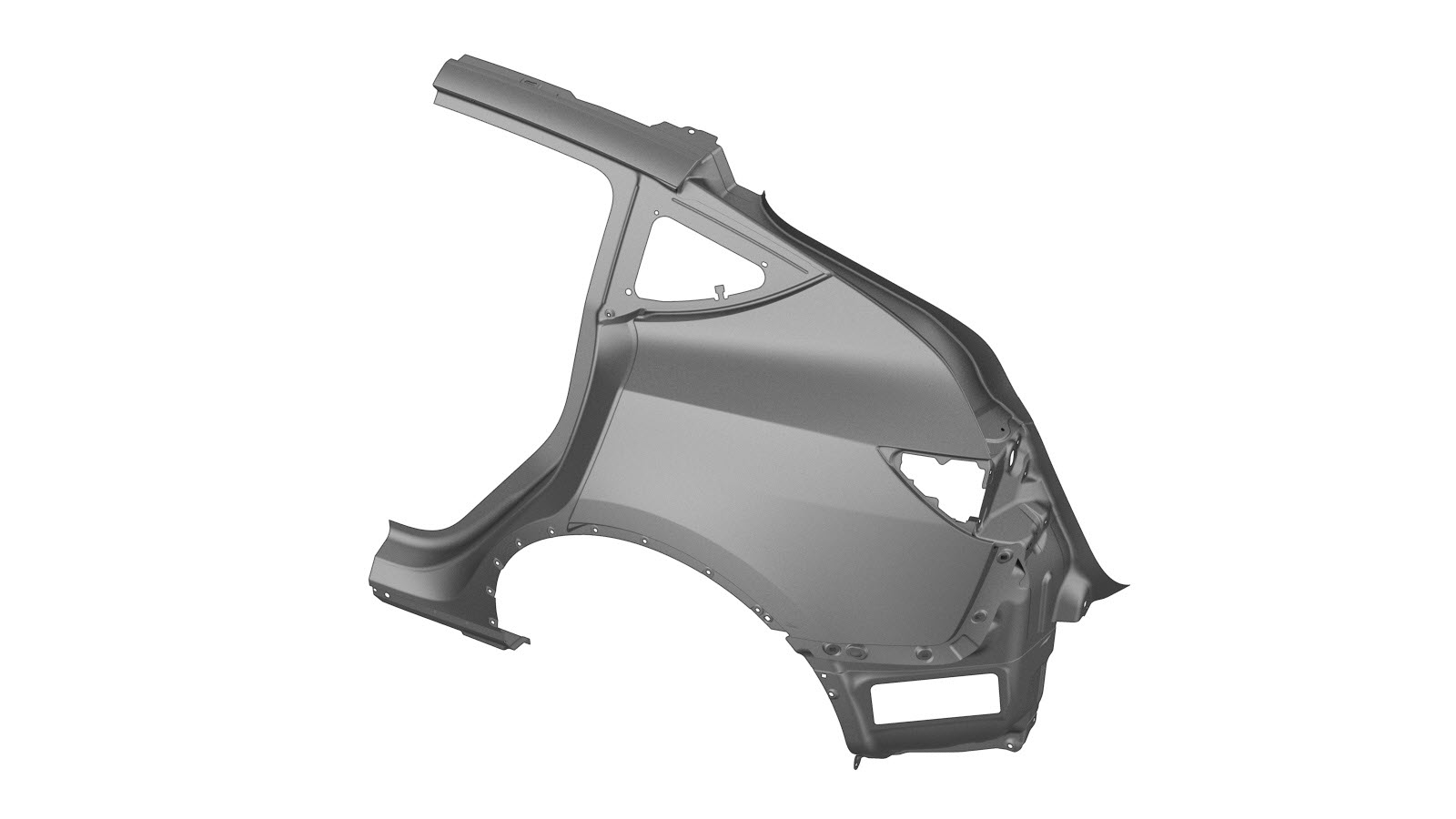

1 ASSEMBLY - REAR QUARTER OUTER (gruppo parte esterna fiancata posteriore)
5 Rivetto strutturale a strappo, 6,5 mm
11 Rivetto Flow-Form S18

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Linee guida per il sezionamento

Linee guida generali per il sezionamento:
  • Se per la riparazione di una sezione è necessario rimuovere o installare gruppi o pannelli aggiuntivi, eseguire le procedure di riparazione specifiche di ciascun gruppo o pannello.
  • È consentito creare un foro passante o un foro non funzionale (foro rivestimento esterno), come descritto di seguito.
  • Non tagliare entro 25 mm dal centro di un foro per bullone.
  • Le sezioni non richiedono dispositivi di fissaggio in corrispondenza dei giunti di testa se non espressamente indicato.
  • È possibile installare una piastra di supporto in corrispondenza di un giunto di testa tra le sezioni (come descritto in creare e installare delle piastre di supporto).
  • Gli spazi tra i pannelli dei giunti di testa devono essere quanto più piccoli possibile per ottimizzare la resistenza dei giunti.
  • Eseguire una saldatura dei giunti di testa tra le sezioni.
  • Sigillare tutte le giunture aperte dopo la saldatura.
  • Se un giunto di testa include una flangia, non eseguire la saldatura sulla flangia (le flange vengono fissate solo tramite adesivo strutturale).

Nota
Non tagliare i pannelli sottostanti durante il sezionamento del gruppo parte esterna fiancata.

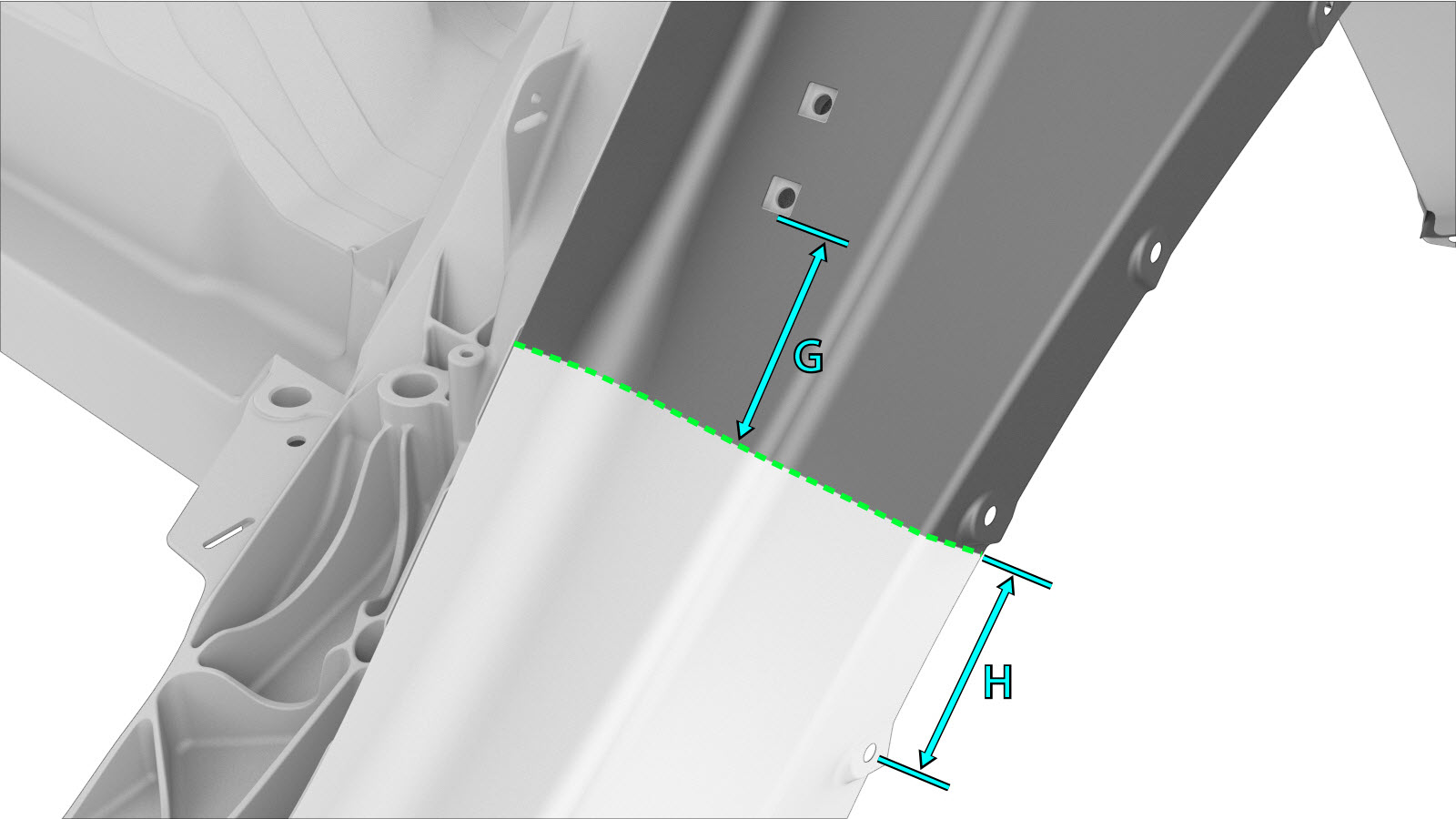

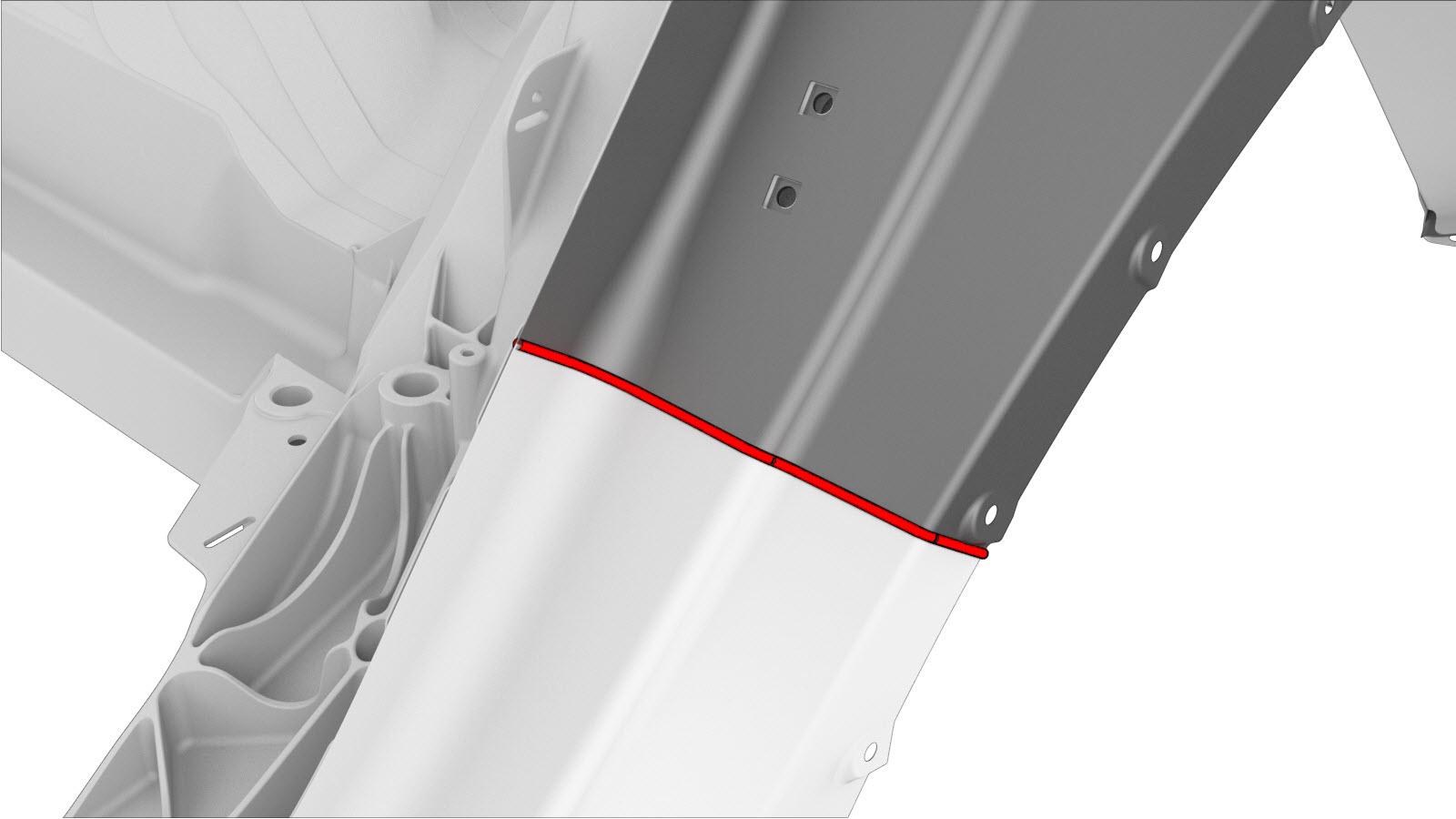

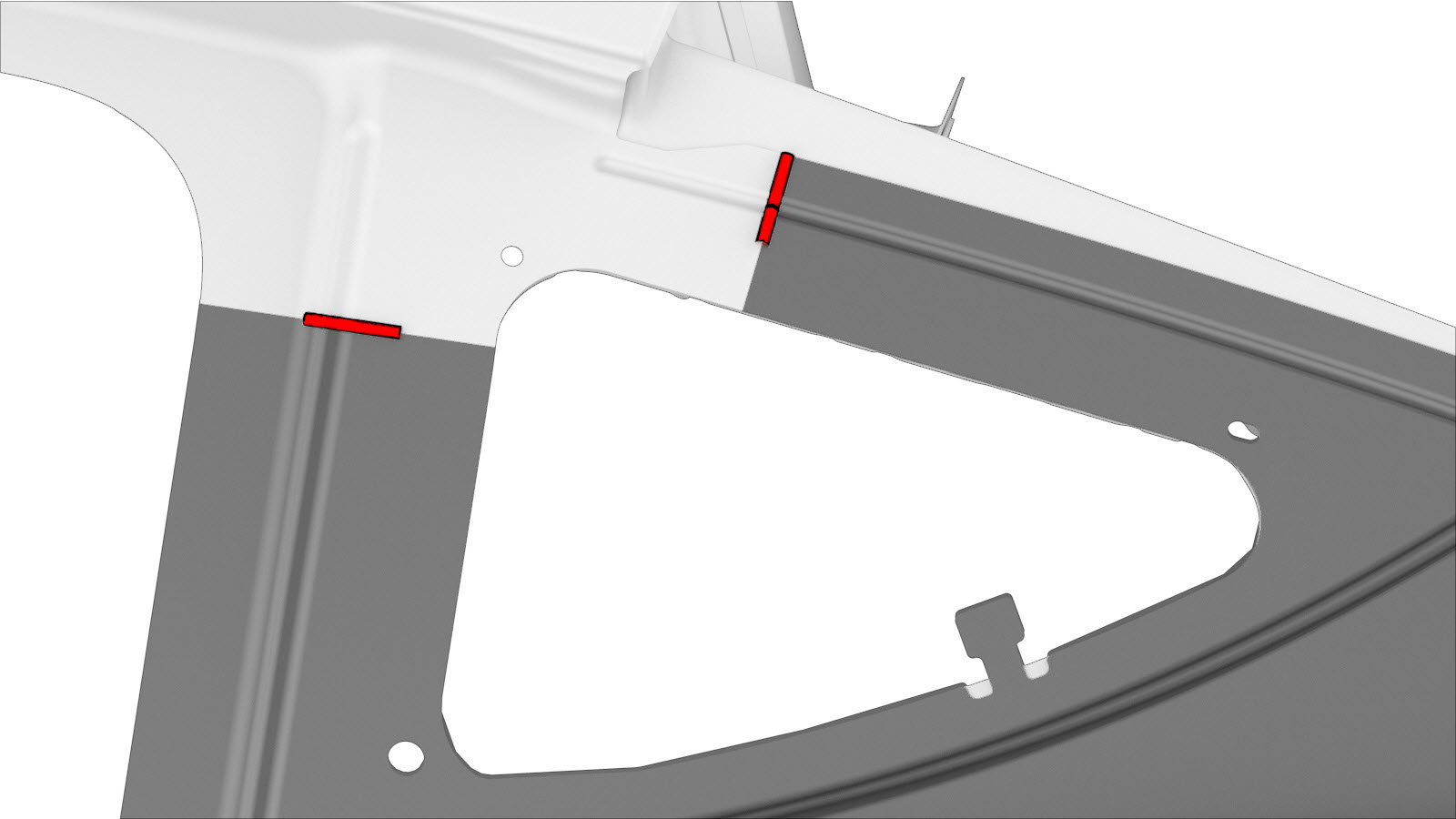

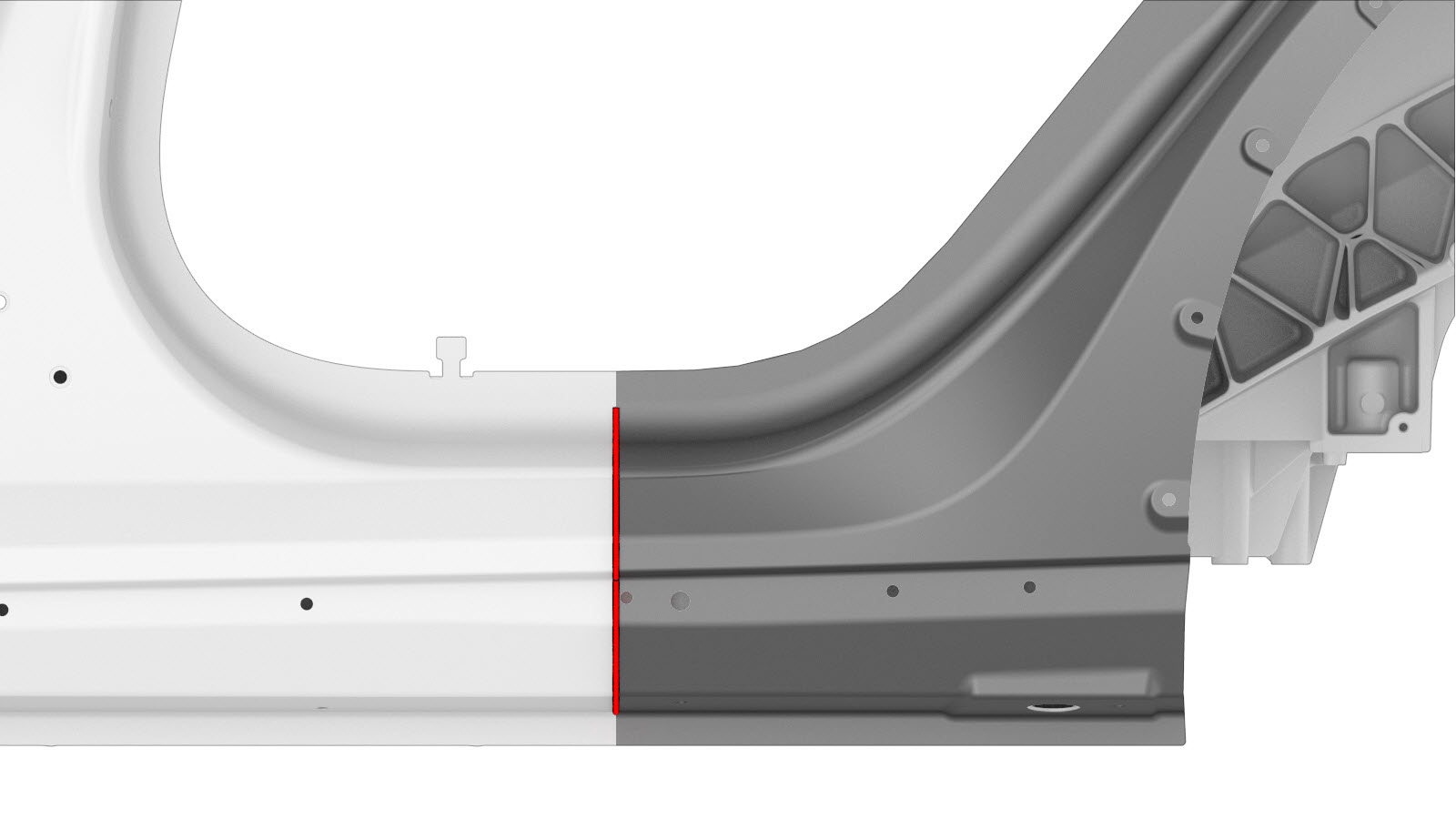

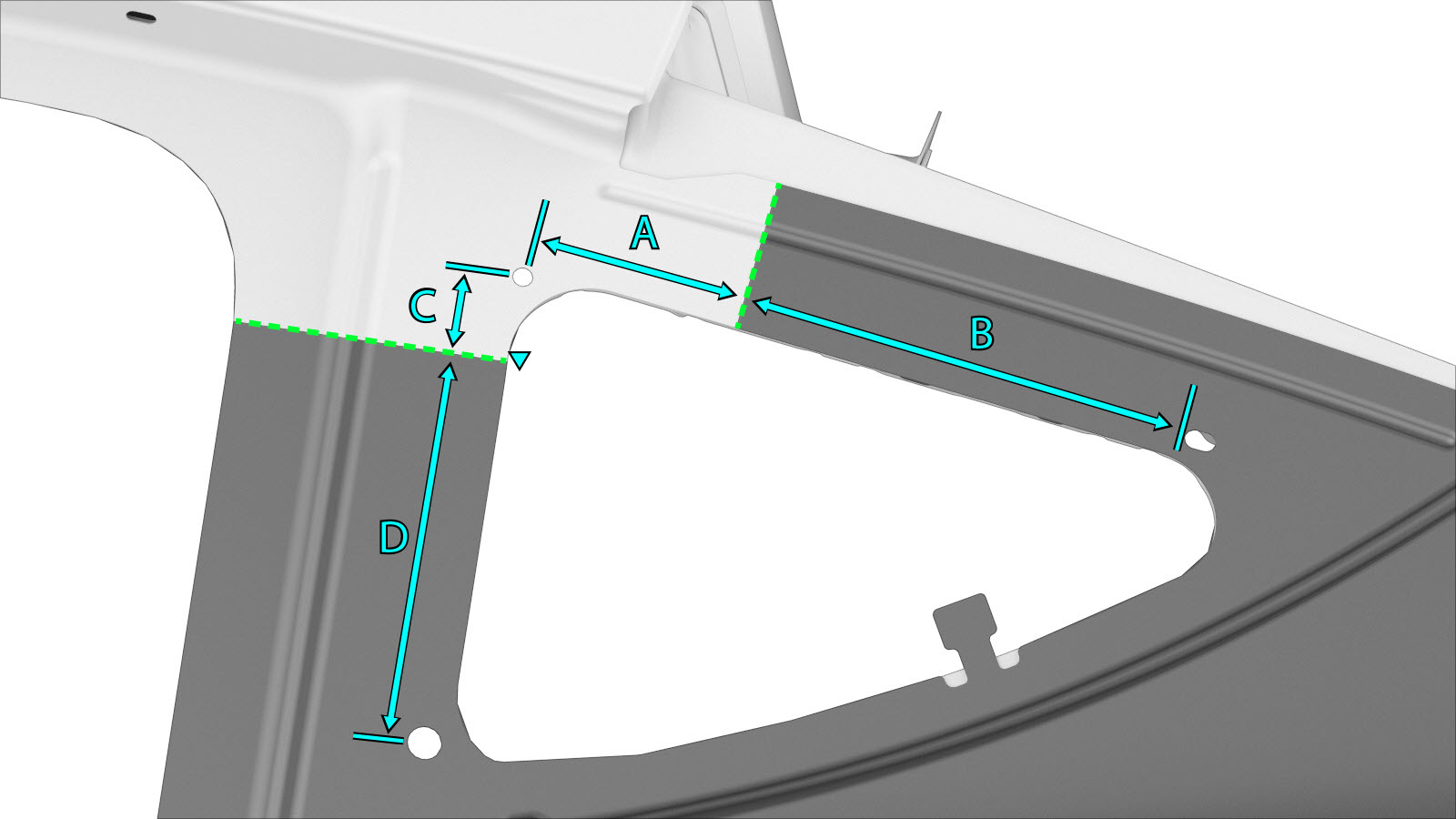

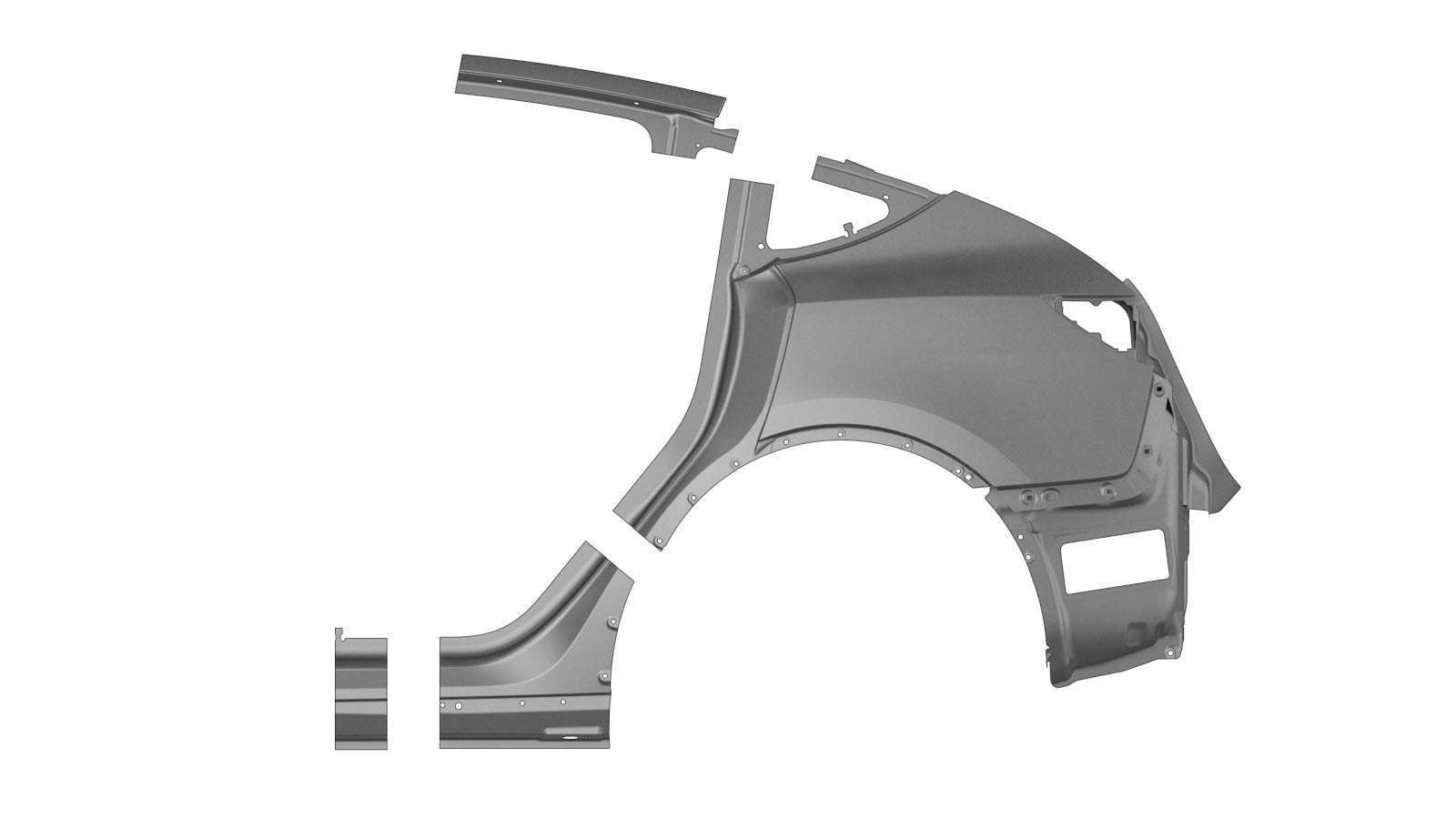

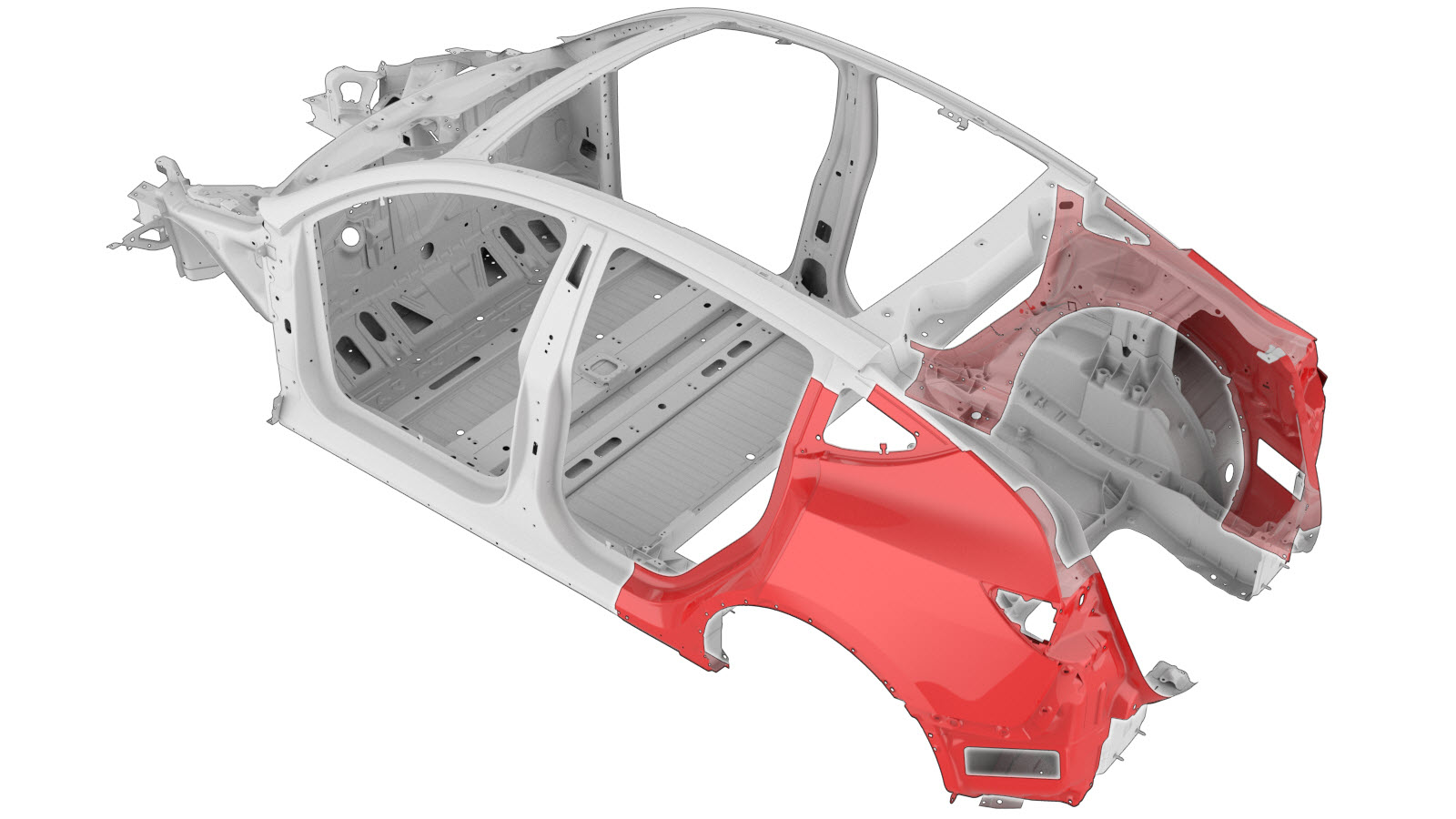

L'immagine sottostante mostra le sezioni del gruppo parte esterna fiancata. Le aree colorate indicano se il sezionamento è consentito. Confrontare l'area danneggiata del gruppo parte esterna fiancata del veicolo con l'immagine sottostante, quindi utilizzare i criteri di riparazione corrispondenti al colore dell'area evidenziata per individuare quelli da seguire per stabilire se l'area danneggiata del componente può essere sezionata.

Sezionamento gruppo parte esterna fiancata

In base ai colori utilizzati nell'immagine sopra, le riparazioni consentite sono le seguenti:

Tabella 1. Sezionamento consentito
Colore area Riparabilità dell'area
Aree verdi: In queste aree il sezionamento è consentito.
Aree gialle: In queste aree il sezionamento è consentito.
La schiuma si trova dietro al pannello.
Nota
Se si esegue il sezionamento in quest'area, rimuovere la schiuma e pulire l'area per evitare la contaminazione della saldatura.
Aree rosse: Il sezionamento non è consentito.

Procedura di riparazione

  1. Rimuovere Seal - Trunk (Remove and Replace).
  2. Rimuovere Air Extractor - LH (Remove and Replace).
  3. Rimuovere Striker - Door - Rear - LH (Remove and Replace).
  4. Rimuovere Seal - Body - Side - Rear - Primary - LH (Remove and Replace).
  5. Rimuovere Vehicle HV Disablement Procedure.
  6. Rimuovere Wheel Arch Liner - Rear - LH (Non-Structural Pack) (Remove and Replace).
  7. Rimuovere Panel Assembly - Rear (Remove and Replace).
  8. Rimuovere Carrier - Rocker Panel - LH (Remove and Replace).
  9. Rimuovere Door Assembly - Charge Port (NA) (Remove and Replace).
  10. Rimuovere Bracket - Rear Wing - LH (Remove and Replace).
  11. Rimuovere Bracket - Taillight - LH (Remove and Replace).
  12. Rimuovere Brightwork - Upper - LH (Remove and Replace).
  13. Rimuovere Door - Rear - LH (Remove and Install).
  14. Rimuovere Liftgate Assembly (Remove and Install).
  15. Rimuovere Glass - Body - Rear Quarter - LH (Remove and Install).
  16. Rimuovere Seatbelt - 2nd Row - LH (5 Seat) (Remove and Replace).

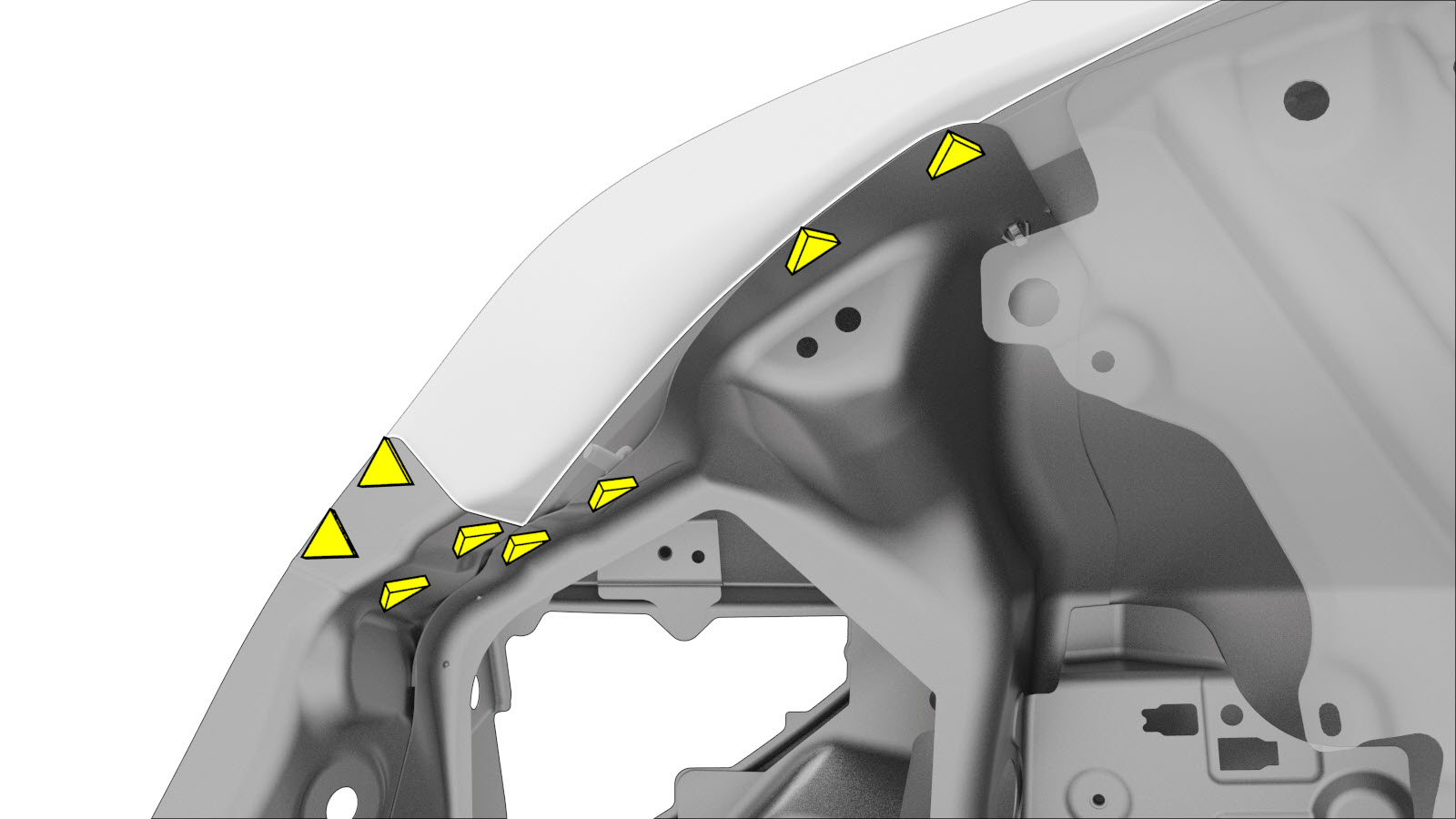

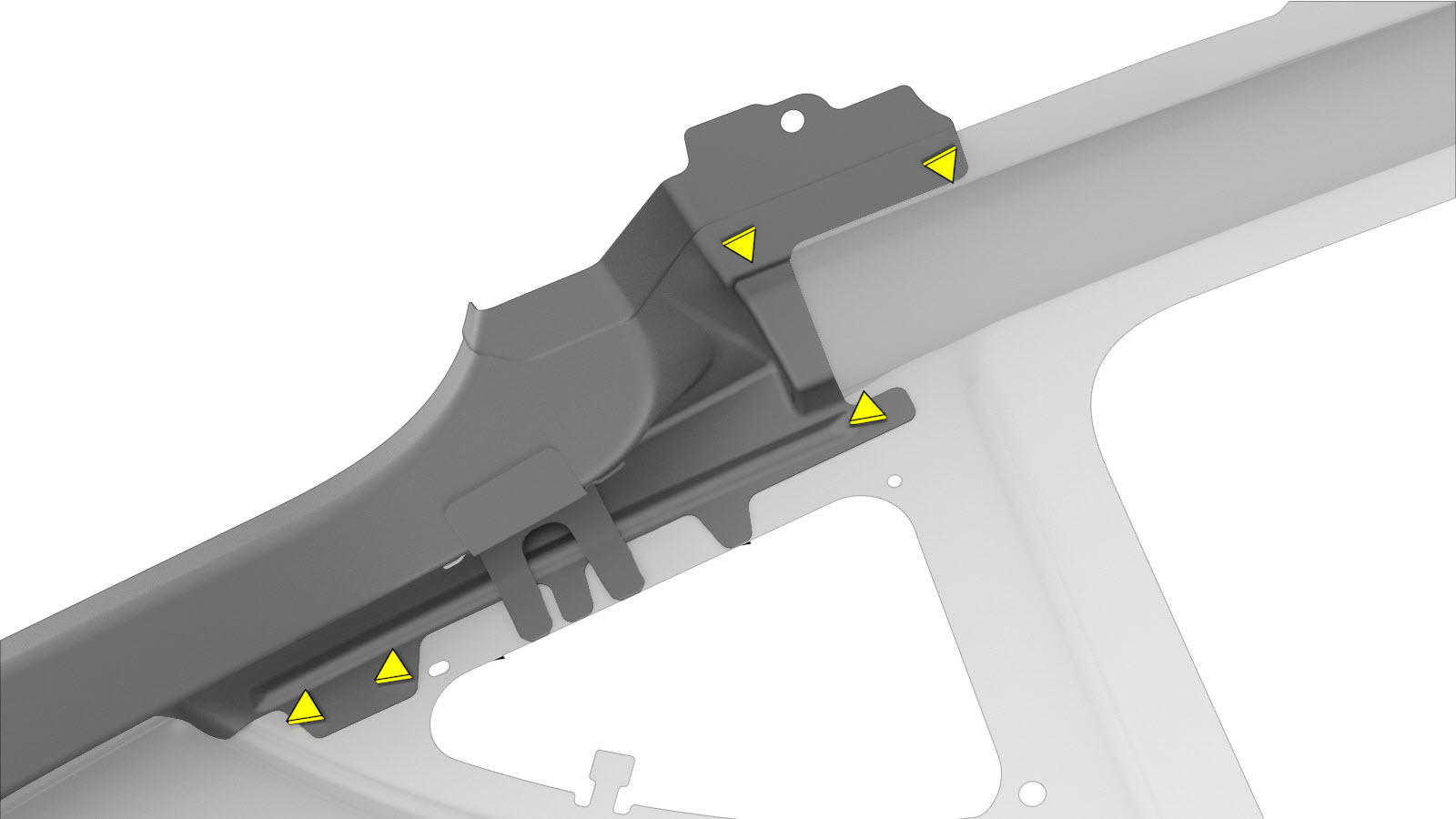

  17. Rimuovere l'elemento trasversale superiore dalla parte di ricambio del gruppo parte esterna fiancata posteriore.
    • o perforazione delle saldature a punti di fabbrica
    Nota
    Durante la perforazione di saldature a punti, utilizzare una punta da trapano che crei un foro delle giuste dimensioni per il dispositivo di fissaggio che sostituirà la saldatura a punti.
    • o saldature a punti di fabbrica

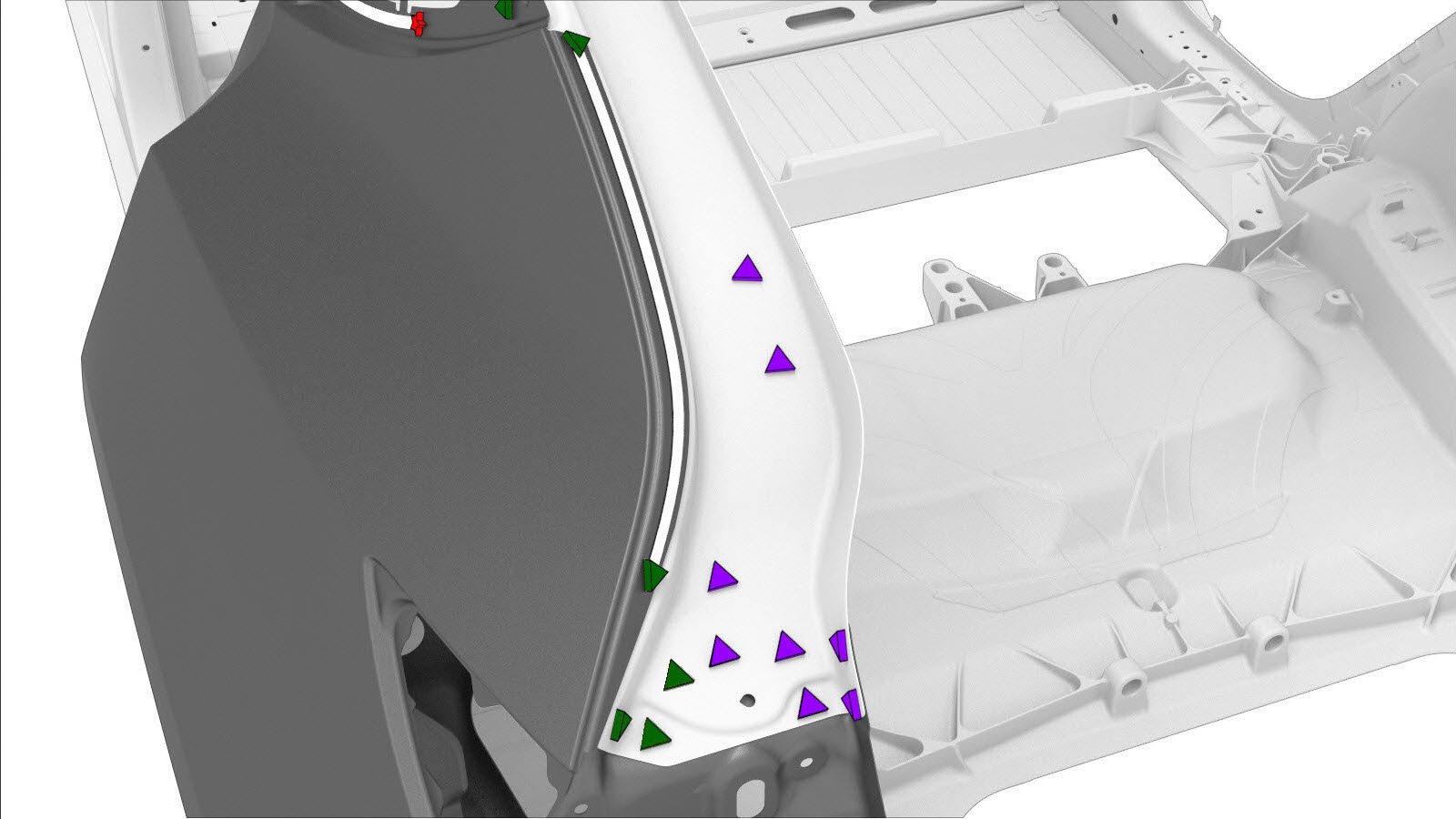

  18. Rimuovere l'elemento trasversale superiore dalla parte di ricambio del gruppo parte esterna fiancata posteriore
    • o saldature a punti di fabbrica
  19. Rimuovere l'elemento trasversale superiore dalla parte di ricambio del gruppo parte esterna fiancata posteriore
    • o saldature a punti di fabbrica
  20. Rimuovere l'elemento trasversale superiore dalla parte di ricambio del gruppo parte esterna fiancata posteriore
    • o saldature a punti di fabbrica

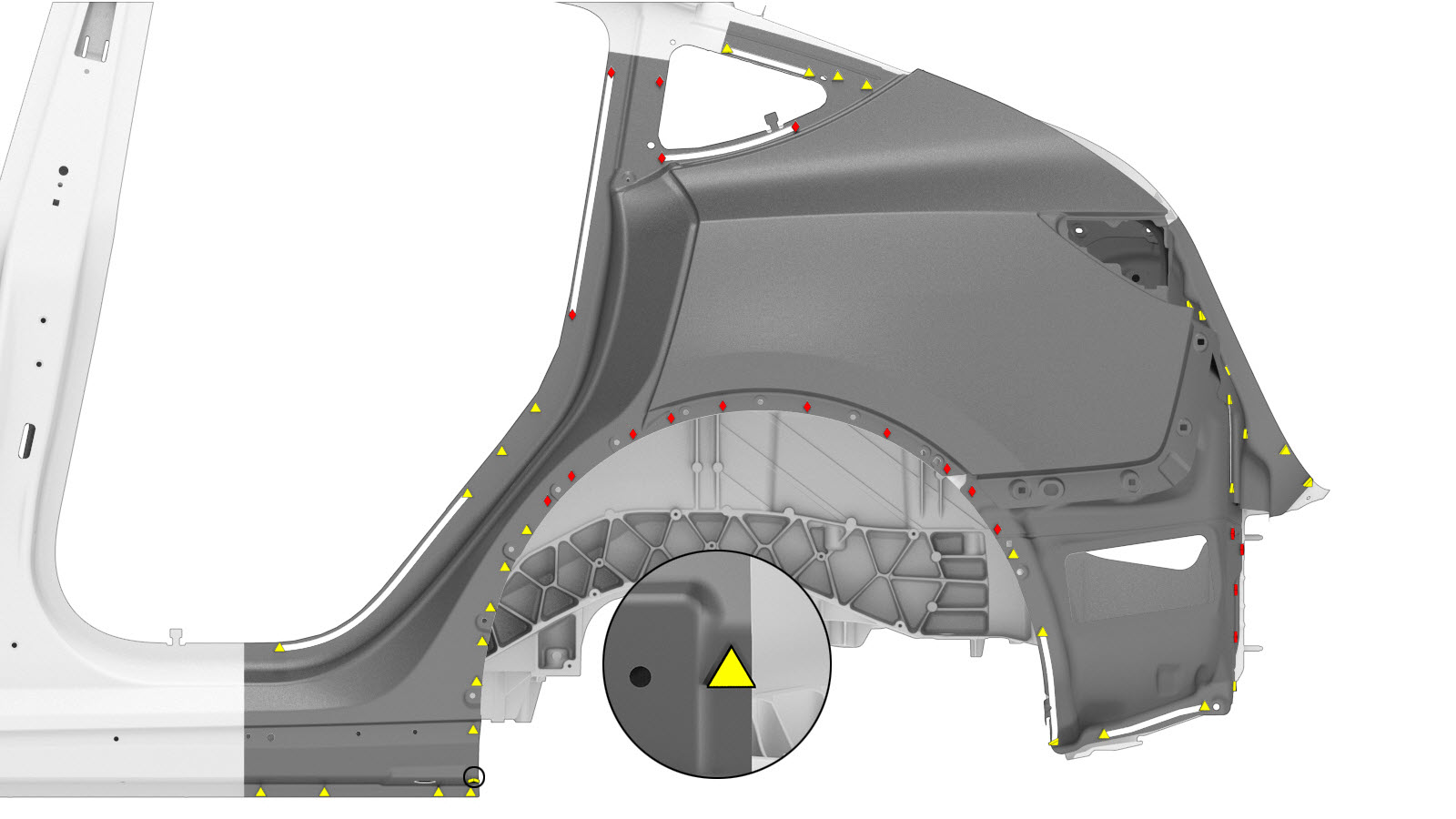

  21. Rimuovere il componente originale.
    • o saldature a punti di fabbrica
    • o SPR di fabbrica
  22. Rimuovere il componente originale.
    • o perforazione delle saldature a punti di fabbrica
    Nota
    Durante la perforazione di saldature a punti, utilizzare una punta da trapano che crei un foro delle giuste dimensioni per il dispositivo di fissaggio che sostituirà la saldatura a punti.
    • o saldature a punti di fabbrica
    • o SPR di fabbrica

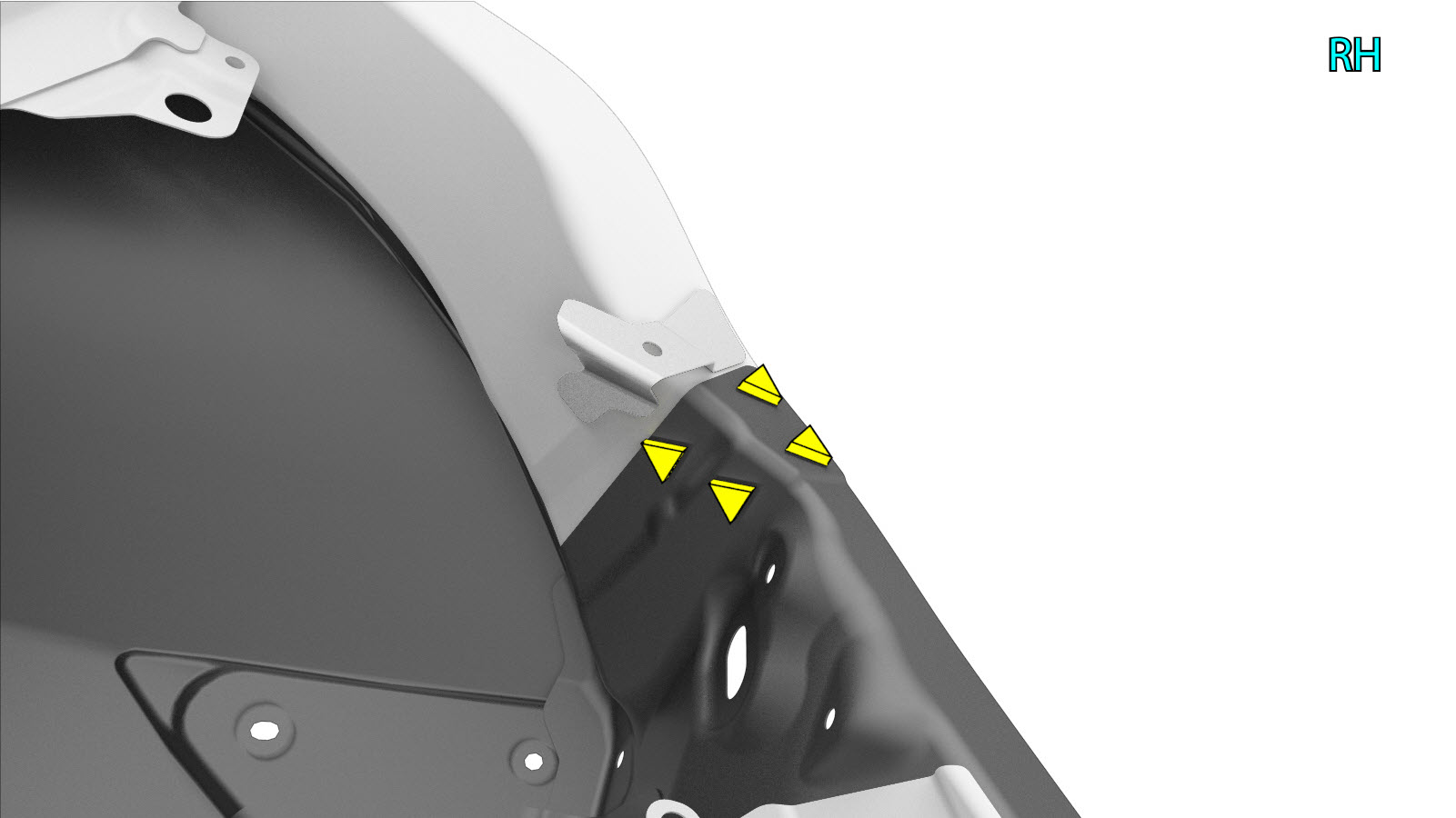

  23. Rimuovere il componente originale.
    • o perforazione delle saldature a punti di fabbrica
    Nota
    Durante la perforazione di saldature a punti, utilizzare una punta da trapano che crei un foro delle giuste dimensioni per il dispositivo di fissaggio che sostituirà la saldatura a punti.
    • o saldature a punti di fabbrica
  24. Rimuovere il componente originale.
    • o saldature a punti di fabbrica
  25. Rimuovere il componente originale.
    • o saldature a punti di fabbrica

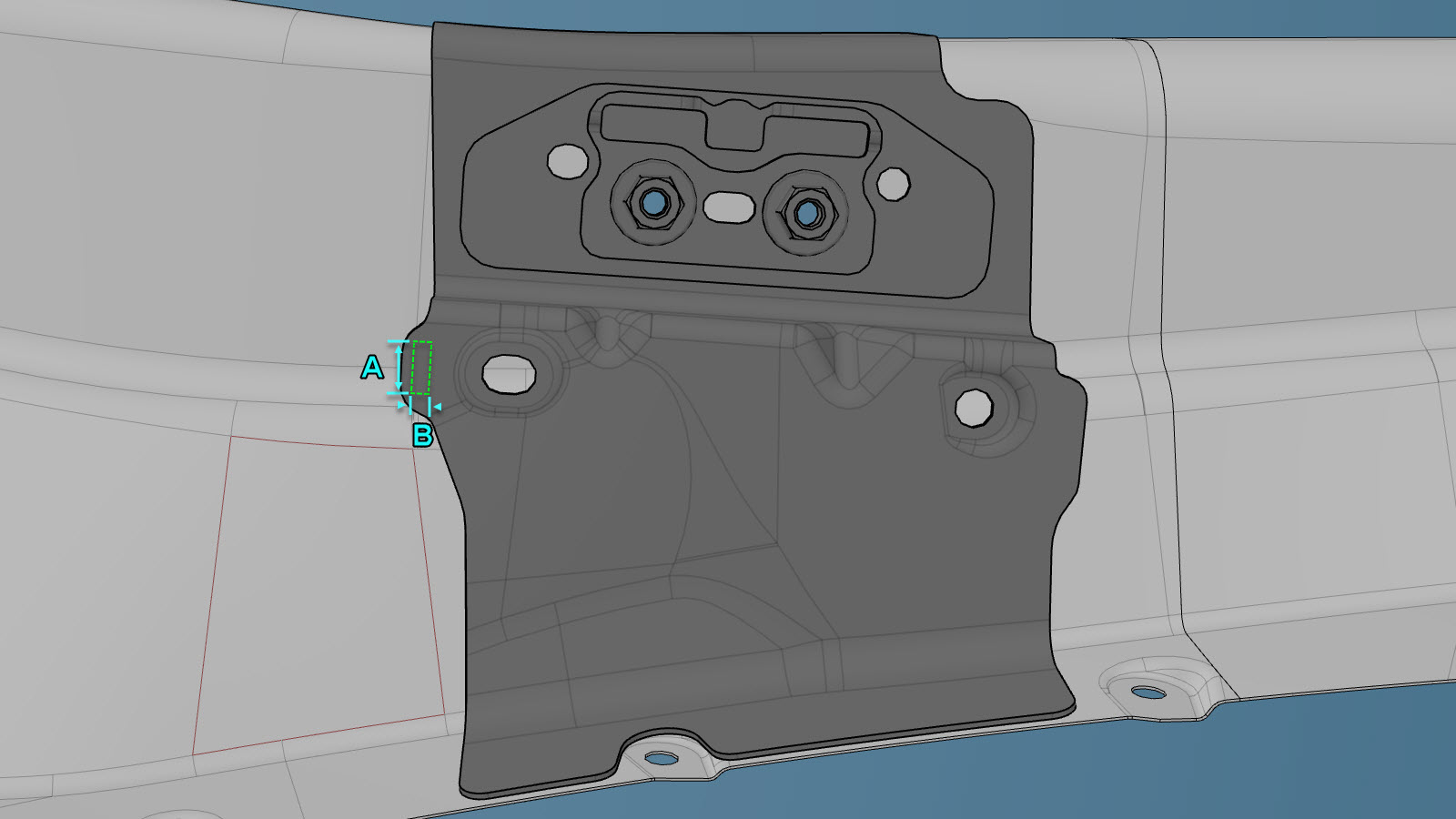

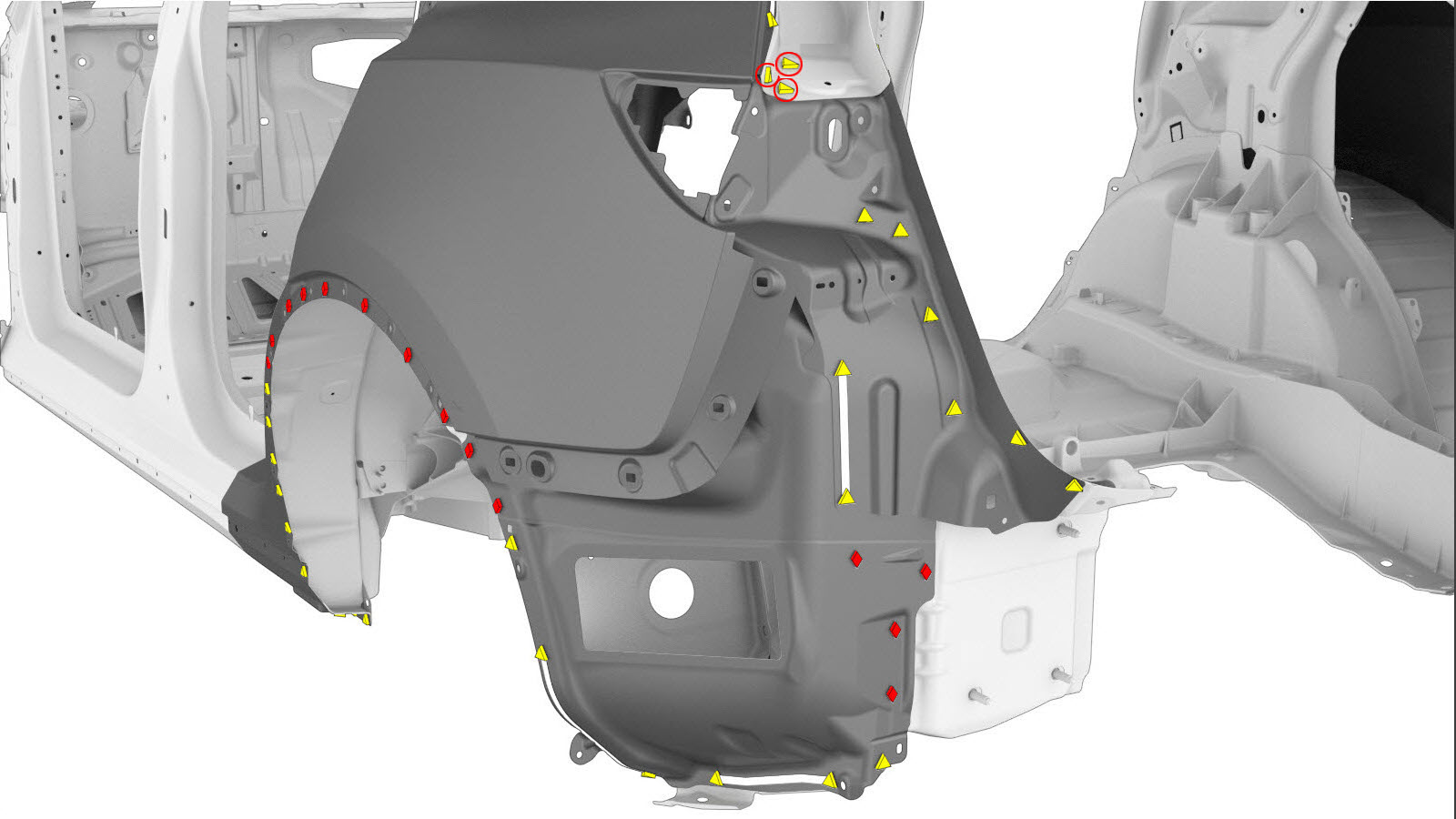

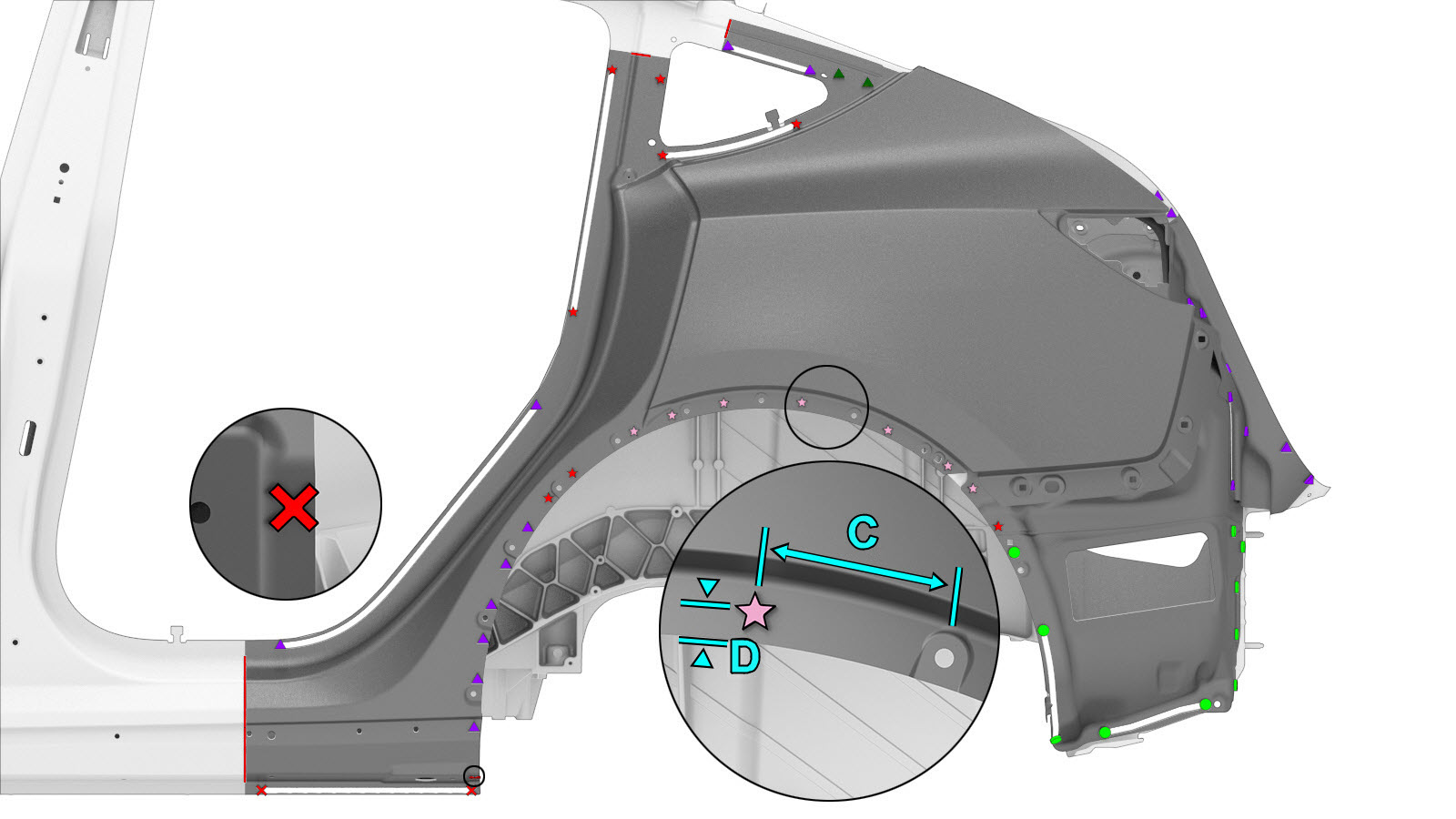

  26. Se il pannello di rinforzo dello scontrino sul gruppo di ricambio non presenta già un intaglio per il deflettore del passaruota, tagliare il pannello in questione come indicato.
    Nota
    Tagliare solo il pannello di rinforzo dello scontrino; non tagliare il pannello sottostante.
    • Linea/punto di riferimento
    • Linea di taglio A = 14 mm B = 6 mm

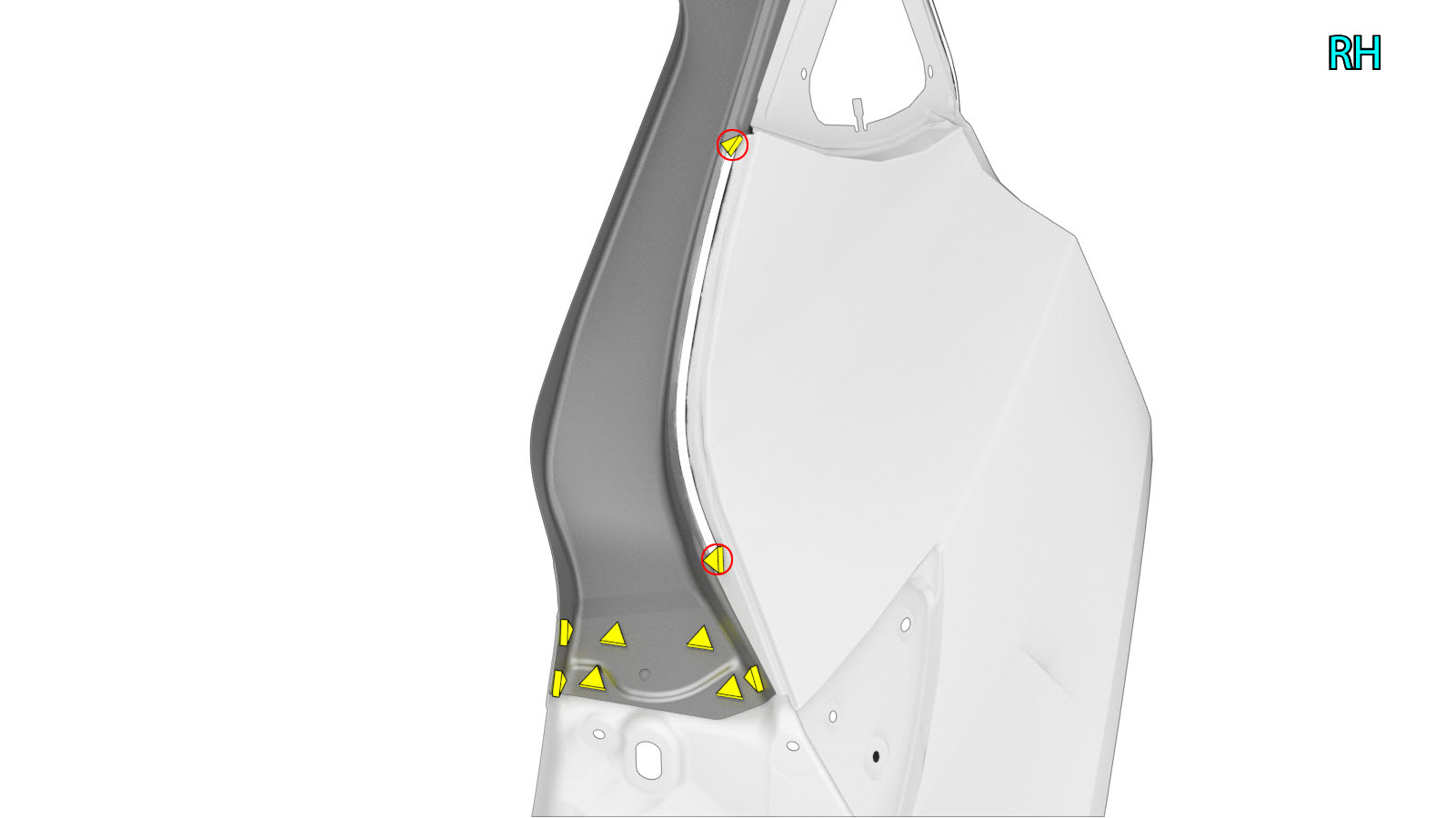

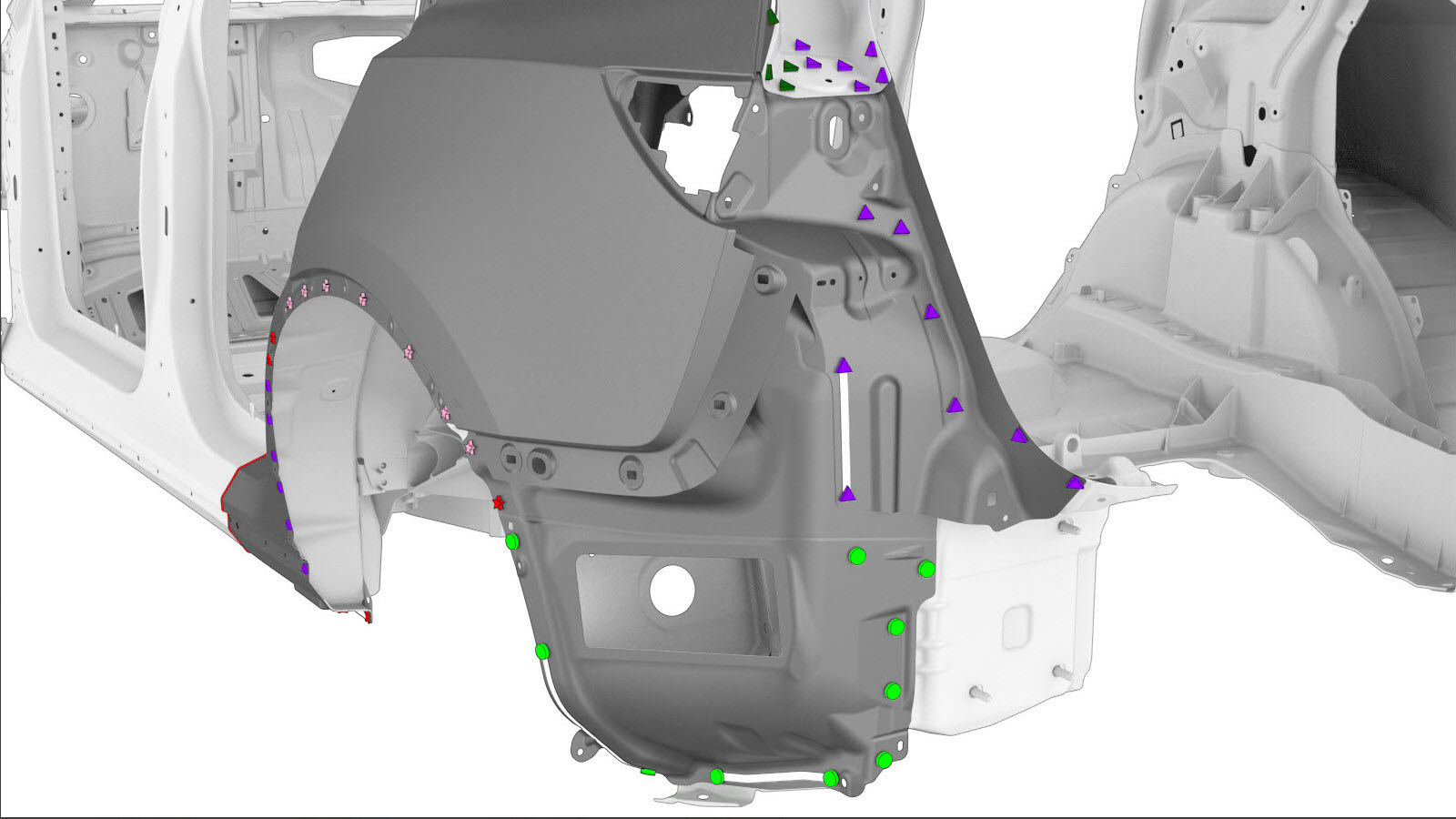

  27. Predisporre l'installazione.
    Nota

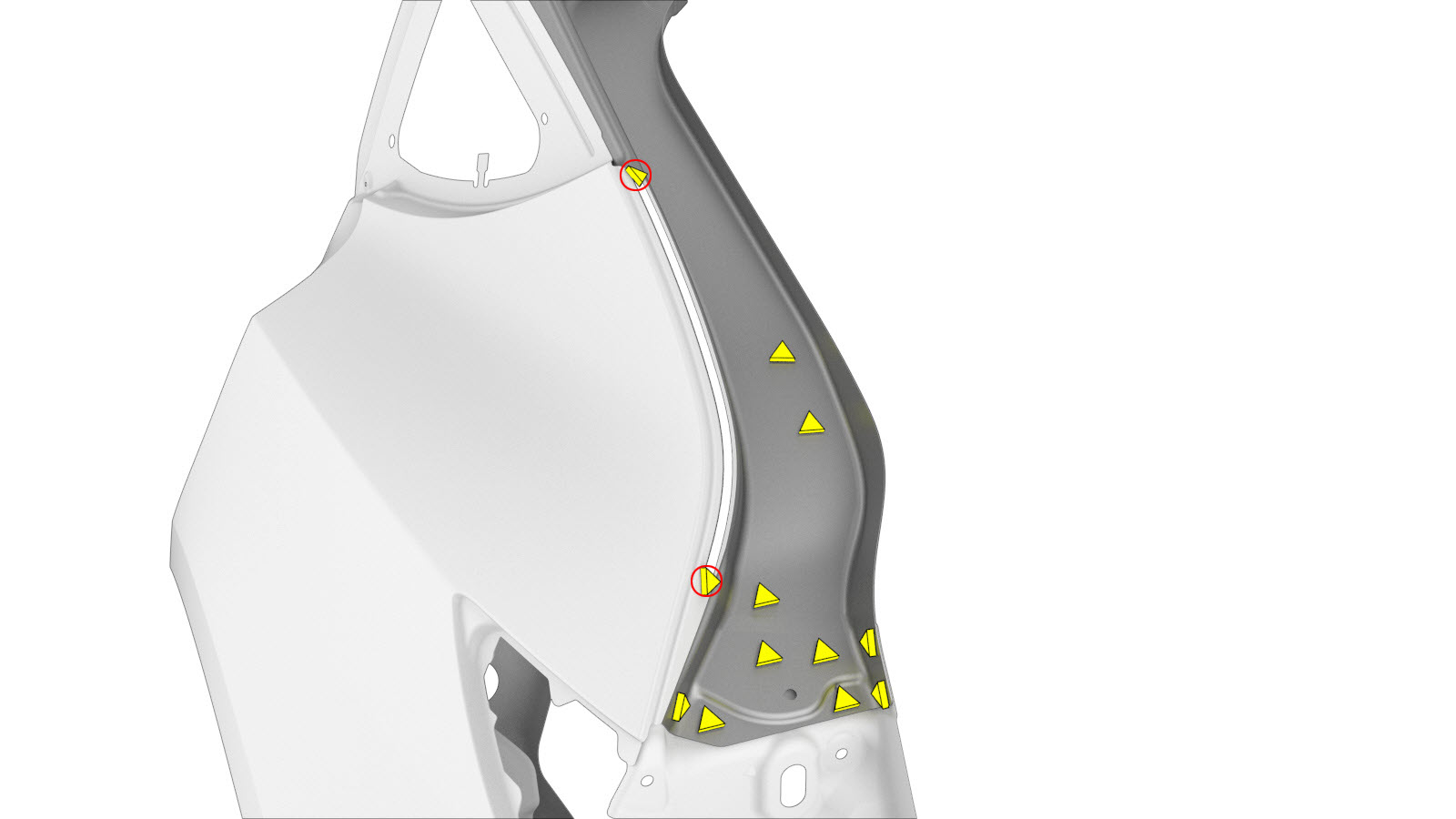

    Una X rossa indica la posizione in cui un dispositivo di fissaggio installato in fabbrica non viene sostituito. Fissare questo punto utilizzando solo adesivo strutturale.
  28. Predisporre l'installazione.
    Nota
    Una X rossa indica la posizione in cui un dispositivo di fissaggio installato in fabbrica non viene sostituito. Fissare questo punto utilizzando solo adesivo strutturale.

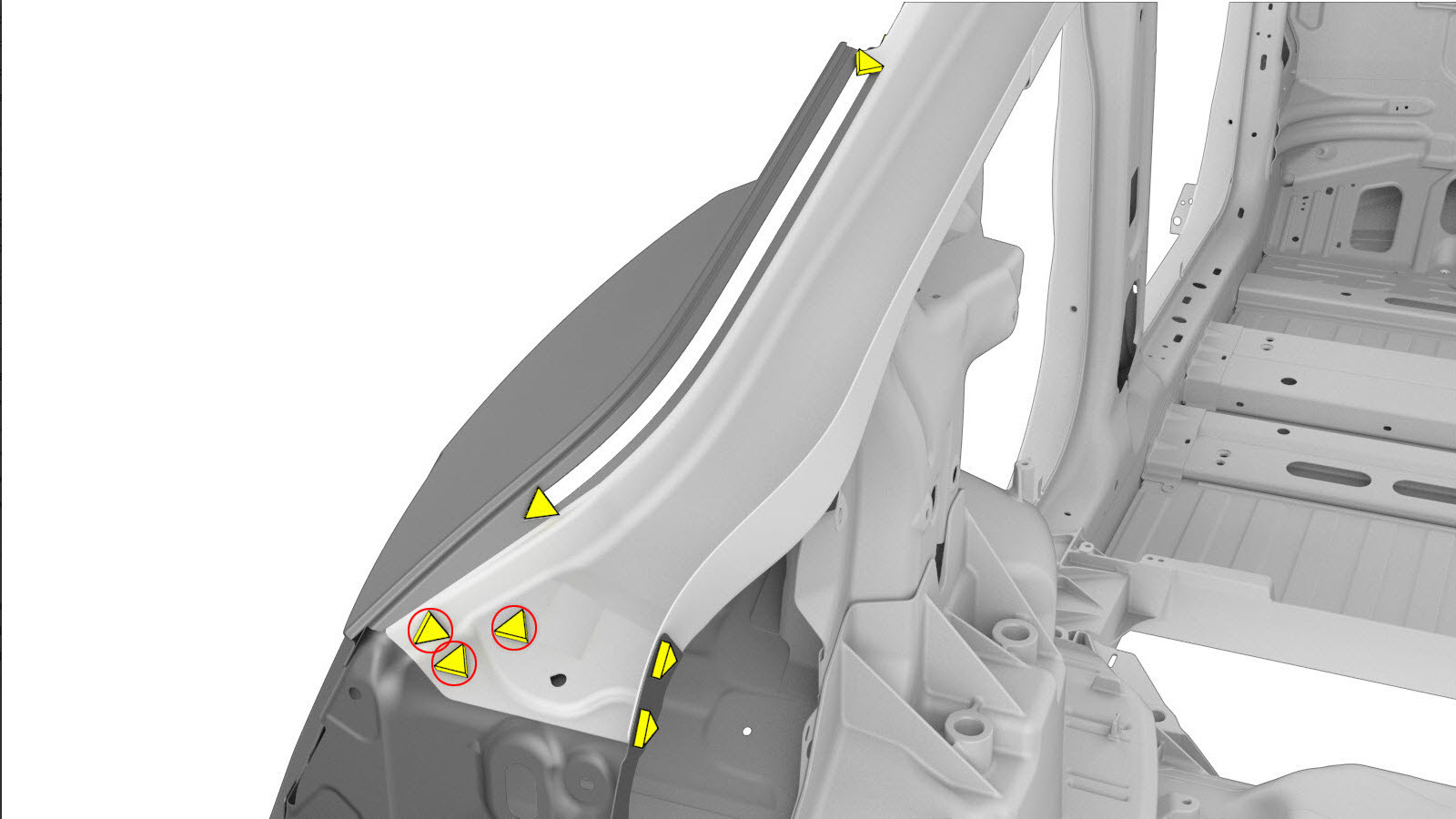

  29. Predisporre l'installazione.
    Nota
    Una X rossa indica la posizione in cui un dispositivo di fissaggio installato in fabbrica non viene sostituito. Fissare questo punto utilizzando solo adesivo strutturale.
  30. Predisporre l'installazione.
    Nota
    Una X rossa indica la posizione in cui un dispositivo di fissaggio installato in fabbrica non viene sostituito. Fissare questo punto utilizzando solo adesivo strutturale.
  31. Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
  32. Installare i nuovi componenti.

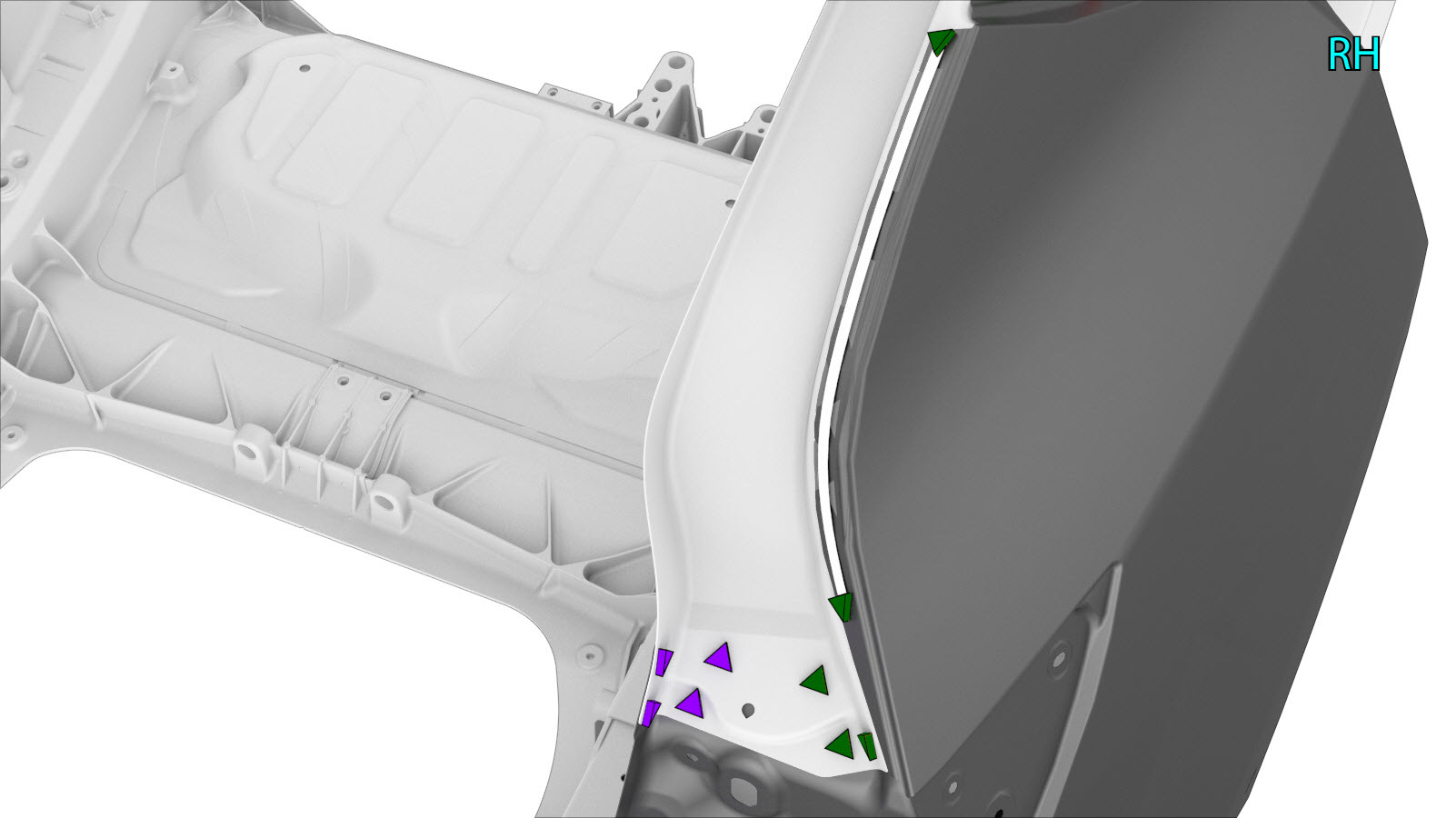

  33. Eseguire una saldatura a punti di tipo a resistenza.
    • o saldature a punti di installazione
    Avvertenza
    La mancata osservanza di tutte le precauzioni di sicurezza per la saldatura, incluso l'uso di dispositivi di protezione individuale, potrebbe causare gravi lesioni personali o danni alla proprietà. Solo i tecnici che hanno completato la formazione sulla saldatura approvata da Tesla sono autorizzati a saldare componenti strutturali sui veicoli Tesla.
    Avvertenza
    Non effettuare saldature su un veicolo Tesla prima di aver eseguito la procedura di isolamento elettrico del veicolo (consultare il Manuale di manutenzione specifico del veicolo per ulteriori informazioni sulla procedura di isolamento elettrico del veicolo). Eventuali operazioni di saldatura su un veicolo Tesla con un sistema ad alta o bassa tensione eccitato potrebbe danneggiare i componenti del veicolo.
  34. Eseguire una saldatura GMA.
    • o saldature a fori in acciaio
    • Saldatura GMA
    Avvertenza
    La mancata osservanza di tutte le precauzioni di sicurezza per la saldatura, incluso l'uso di dispositivi di protezione individuale, potrebbe causare gravi lesioni personali o danni alla proprietà. Solo i tecnici che hanno completato la formazione sulla saldatura approvata da Tesla sono autorizzati a saldare componenti strutturali sui veicoli Tesla.
    Avvertenza
    Per mantenere l'integrità in caso di incidente del veicolo, utilizzare esclusivamente fili per saldatura approvati e saldatrici GMA approvate per eseguire una saldatura GMA sui veicoli Tesla. Fare riferimento a Saldatrici e filo per saldatura GMA (gas metal arc) approvati per informazioni sulle saldatrici GMA e sui fili per saldatura GMA approvati.
    Avvertenza
    Non effettuare saldature su un veicolo Tesla prima di aver eseguito la procedura di isolamento elettrico del veicolo (consultare il Manuale di manutenzione specifico del veicolo per ulteriori informazioni sulla procedura di isolamento elettrico del veicolo). Eventuali operazioni di saldatura su un veicolo Tesla con un sistema ad alta o bassa tensione eccitato potrebbe danneggiare i componenti del veicolo.
    Nota
    Prima di eseguire la saldatura GMA, effettuare una saldatura di prova utilizzando del materiale dello stesso calibro e tipo per assicurarsi che le impostazioni dell'attrezzatura di saldatura diano un risultato soddisfacente.
  35. Eseguire le eventuali operazioni post-riparazione necessarie.
  36. Installare il Seatbelt - 2nd Row - LH (5 Seat) (Remove and Replace).
  37. Installare il Glass - Body - Rear Quarter - LH (Remove and Install).
  38. Installare il Liftgate Assembly (Remove and Install).
  39. Installare il Door - Rear - LH (Remove and Install).
  40. Installare il Brightwork - Upper - LH (Remove and Replace).
  41. Installare il Bracket - Taillight - LH (Remove and Replace).
  42. Installare il Bracket - Rear Wing - LH (Remove and Replace).
  43. Installare il Door Assembly - Charge Port (NA) (Remove and Replace).
  44. Installare il Carrier - Rocker Panel - LH (Remove and Replace).
  45. Installare il Panel Assembly - Rear (Remove and Replace).
  46. Installare il Wheel Arch Liner - Rear - LH (Non-Structural Pack) (Remove and Replace).
  47. Installare il Vehicle HV Disablement Procedure.
  48. Installare il Seal - Body - Side - Rear - Primary - LH (Remove and Replace).
  49. Installare il Striker - Door - Rear - LH (Remove and Replace).
  50. Installare il Air Extractor - LH (Remove and Replace).
  51. Installare il Seal - Trunk (Remove and Replace).
