Sottoscocca posteriore pressofuso (2 pezzo)

Codice modifica: 10102200102, 10102200202 NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione e assistenza in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione e assistenza in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga richiesto esplicitamente di farlo. A seconda dei danni al veicolo, potrebbero essere necessarie riparazioni aggiuntive.

Informazioni sulla riparazione

A seconda del danno presente su questo componente, potrebbe essere possibile ripararlo. Per ulteriori informazioni fare riferimento a Linee guida per la riparazione del sottoscocca posteriore pressofuso (2 pezzi).
Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.
Posizionare correttamente il veicolo su un ponte sollevatore quando si esegue questa procedura.

Elenco parti


Quantità	Descrizione	Immagine / Note
1	MY CAST RUB SVC E-COATED (sottoscocca posteriore pressofuso)
17	Rivetto strutturale a flangia ad alta resistenza, 6,5 mm
4	Rivetto Flow-Form S38
7	Bullone , BOLT&WSHR[FL],M8-1,25x32,[109],PC,ZNNI	Nota Questi sono i bulloni di fabbrica.
2	BOLT PF, M8x16, STL[98] ZNNI BLK	Numero parte Tesla: 1008833-01-A
2	NUT,M8-1,25,HF,Steel[10],ZnAl,BLACK	Numero parte Tesla: 1006628-01-A

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

Rimuovere Busbars - Charge Port to HV Battery (Remove and Replace).
Rimuovere Insulator - Wheelhouse - Set (Remove & Replace).
Rimuovere NVH Insulator - 3rd Row Seat (Remove and Replace).
Rimuovere Noise Absorber - Motor Bay - Rear (Remove and Replace).
Rimuovere Brake Lines - Rear - RH to Sill (Non-Structural Pack) (Remove and Replace).
Rimuovere Brake Lines - LH Sill (RWD) (Remove and Replace).
Rimuovere Front Carpet - Rear Trunk (Remove and Replace).
Rimuovere Trunk Assembly - Lower (Remove and Replace).
Rimuovere HV Battery (RWD) (Remove and Install).
Rimuovere Subframe Assembly - Rear (Remove and Install).
Rimuovere la traversa battitacco.
Rimuovere la porzione necessaria della parte esterna anello vano porta per esporre il componente sottostante da sostituire.
Rimuovere il Traversa ponte sottoscocca posteriore pressofuso (posteriore).
Rimuovere la traversa ponte sottoscocca posteriore pressofuso (centrale).
Rimuovere la guida posteriore.
Rimuovere il componente originale.
- o saldature a punti di fabbrica
- o SPR di fabbrica
- o bulloni
Rimuovere il componente originale.
- o saldature a punti di fabbrica
Rimuovere il componente originale.
- o bulloni
Rimuovere il componente originale.
- o SPR di fabbrica
Predisporre l'installazione.
- Linea/punto di riferimento

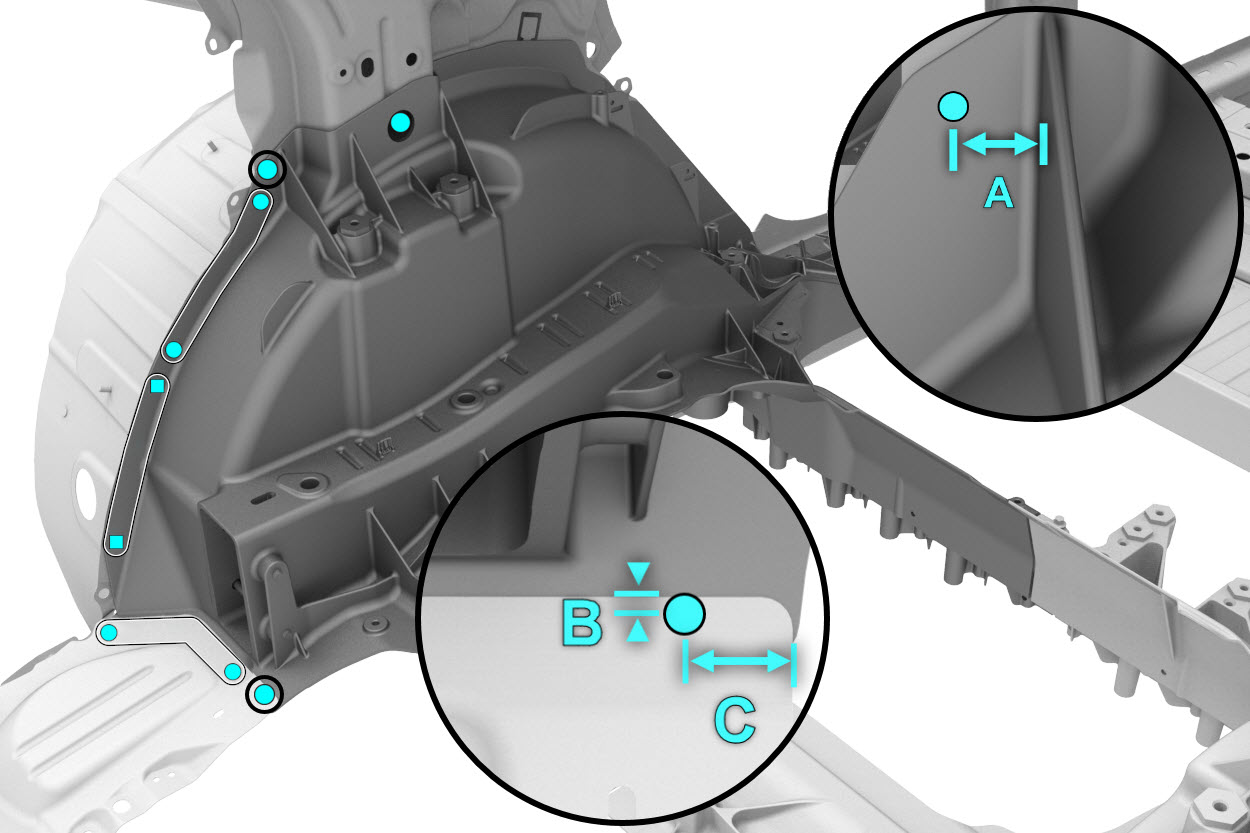

- o rivetti strutturali ad alta resistenza, 6,5 mm A = 17 mm B = 4 mm C = 30 mm
- o bulloni
Predisporre l'installazione.
Predisporre l'installazione.
- o rivetti strutturali ad alta resistenza, 6,5 mm
Predisporre l'installazione.
- o bulloni
Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
Installare i nuovi componenti.

o bulloni Serrare a 28 Nm.
Installare la guida posteriore.
Installare la traversa ponte sottoscocca posteriore pressofuso (centrale).
Installare Traversa ponte sottoscocca posteriore pressofuso (posteriore).
Installare la porzione necessaria della parte esterna anello vano porta per coprire il componente sottostante.
Installare la nuova traversa battitacco.
Eseguire le eventuali operazioni post-riparazione necessarie.
Installare il Subframe Assembly - Rear (Remove and Install).
Installare il HV Battery (RWD) (Remove and Install).
Installare il Trunk Assembly - Lower (Remove and Replace).
Installare il Front Carpet - Rear Trunk (Remove and Replace).
Installare il Brake Lines - LH Sill (RWD) (Remove and Replace).
Installare il Brake Lines - Rear - RH to Sill (Non-Structural Pack) (Remove and Replace).
Installare il Noise Absorber - Motor Bay - Rear (Remove and Replace).
Installare il NVH Insulator - 3rd Row Seat (Remove and Replace).
Installare il Insulator - Wheelhouse - Set (Remove & Replace).
Installare il Busbars - Charge Port to HV Battery (Remove and Replace).
