Parte superiore longitudinale
Codice modifica:
10101011702,
10101011802
NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga detto esplicitamente di farlo. Aggiungere eventuali procedure meccaniche associate e necessarie per eseguire questa procedura.
Informazioni sulla riparazione
- Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.
- Questa procedura può essere completata senza utilizzare un ponte sollevatore.
Elenco parti
| Quantità | Descrizione | Immagine / Note |
|---|---|---|
| 1 | PANEL - LONGITUDINAL UPPER (parte superiore longitudinale) | |
| 13 | Rivetto strutturale a flangia ad alta resistenza, 6,5 mm | |
| 1 | Rivetto, 4,8 mm | |
| 3 | Rivetto svasato, 4,8 mm, lungo |
quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.
Procedura di riparazione
- Rimuovere Parte superiore posteriore torque box.
-
Rimuovere Parte esterna poggiapiede.
-
Rimuovere il componente originale.

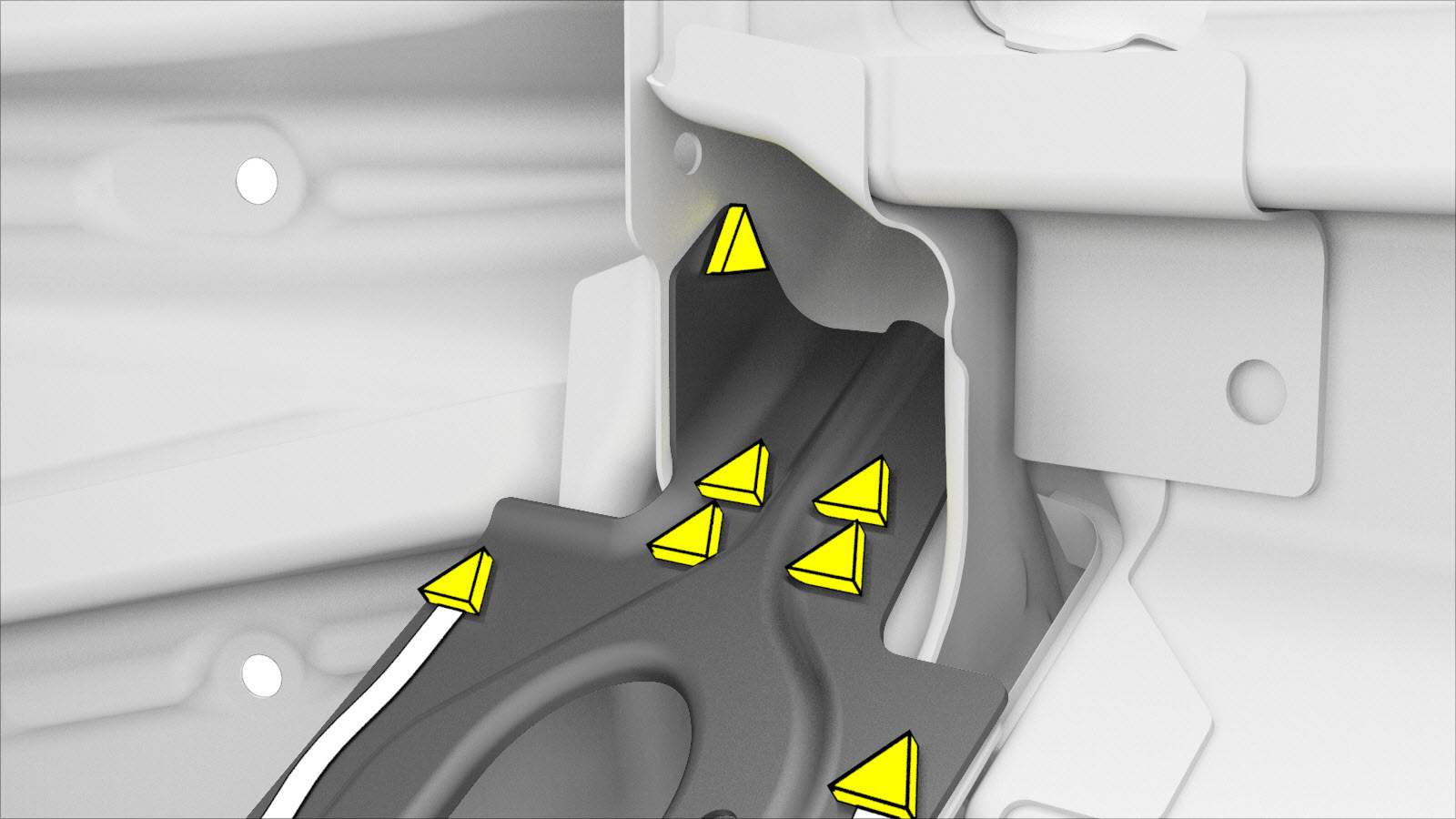

- o perforazione delle saldature a punti di fabbrica

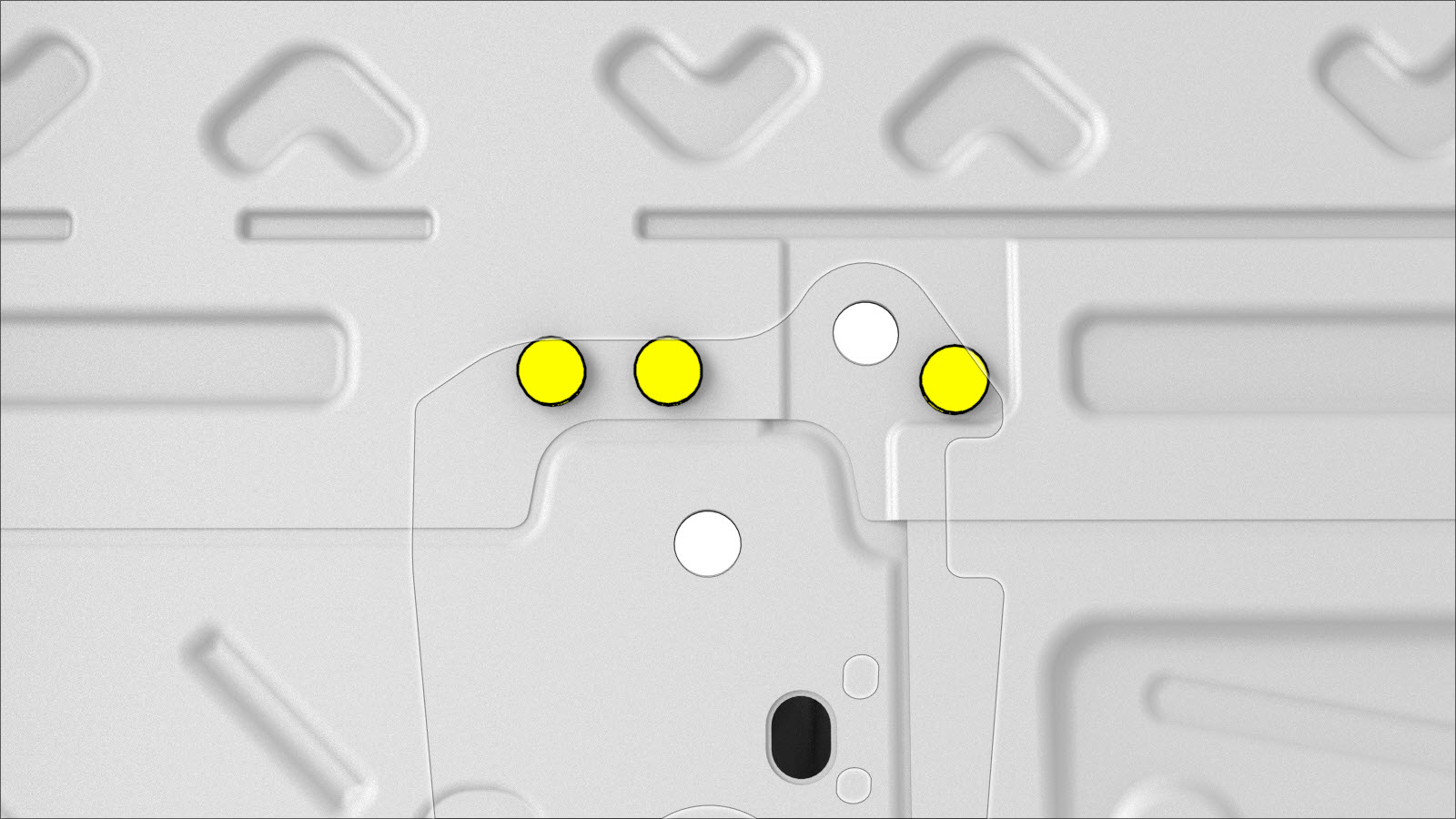

NotaUtilizzare il foro di accesso nel pannello del cruscotto completo per individuare i punti in cui perforare le saldature a punti dal lato posteriore della parte superiore longitudinale. Una volta individuati, perforare le saldature a punti dal lato anteriore della parte superiore longitudinale.NotaDurante la perforazione di saldature a punti, utilizzare una punta da trapano che crei un foro delle giuste dimensioni per il dispositivo di fissaggio che sostituirà la saldatura a punti.- o saldature a punti di fabbrica
-
Predisporre l'installazione.

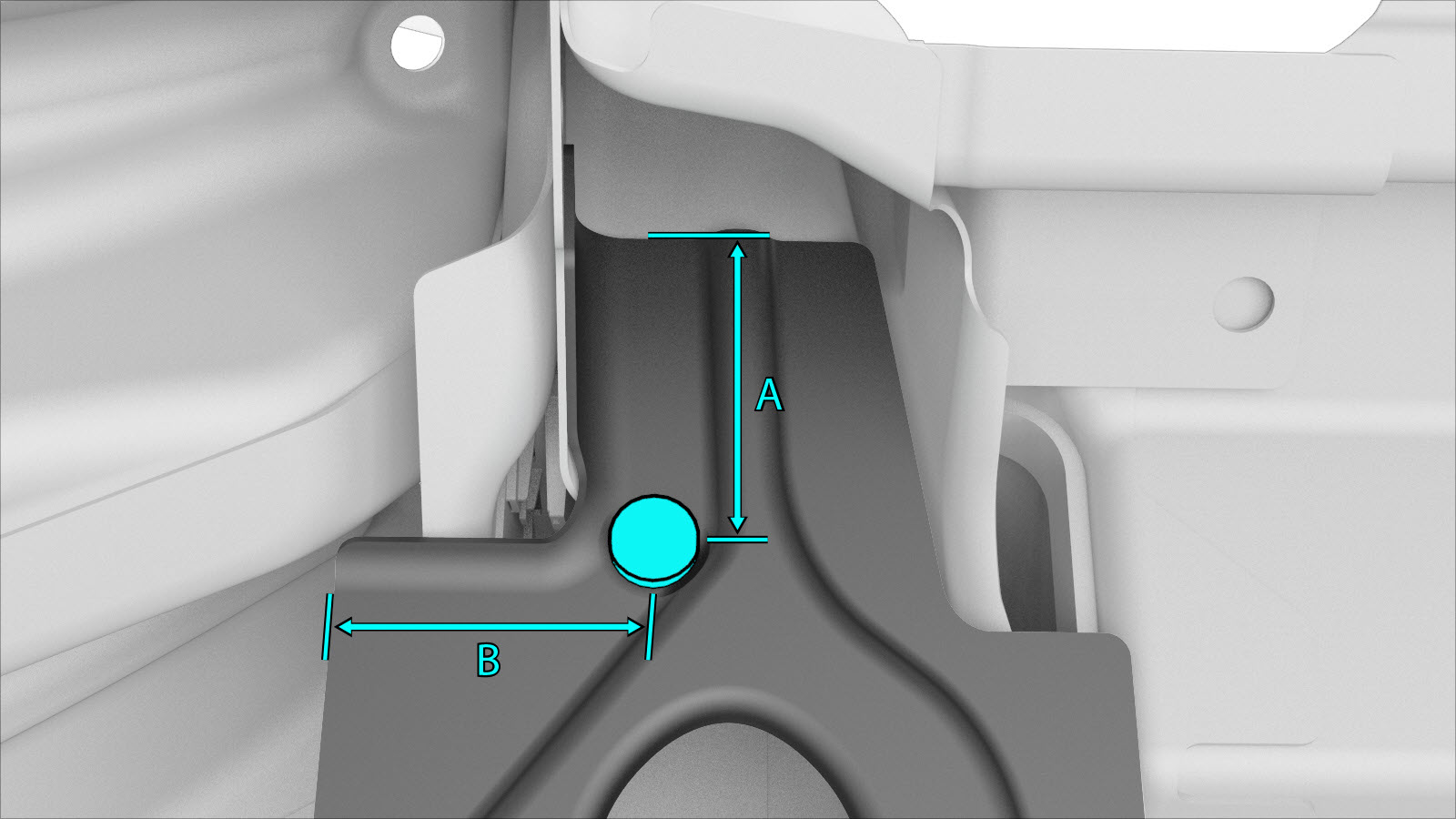

- Linea/punto di riferimento

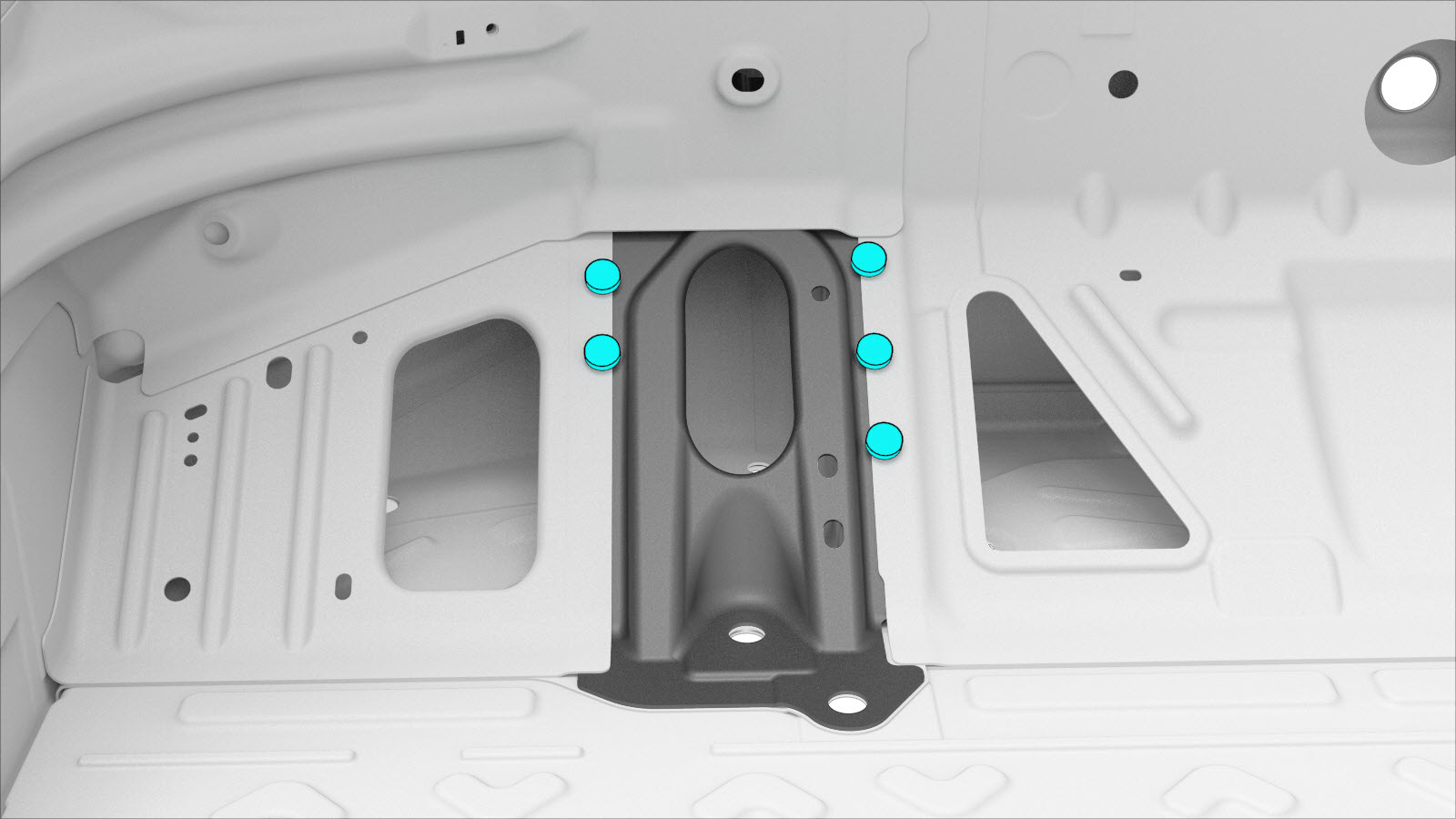

- o rivetti strutturali ad alta resistenza, 6,5 mm A = 74 mm B = 63 mm
- Predisporre l'installazione.
- Predisporre l'installazione.

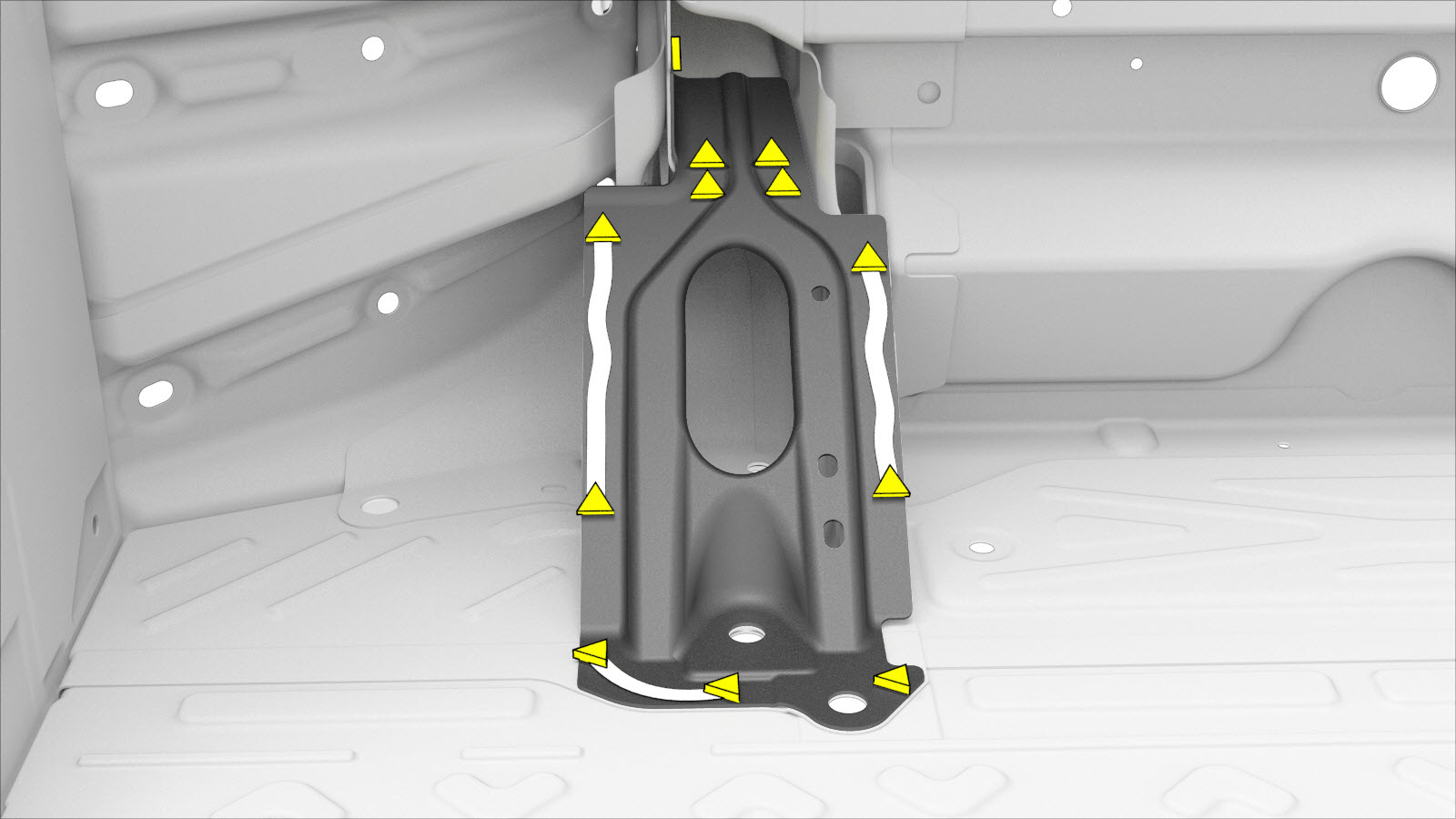

- Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
- Installare il/i nuovo/i componente/i.
-
Installare Parte esterna poggiapiede.

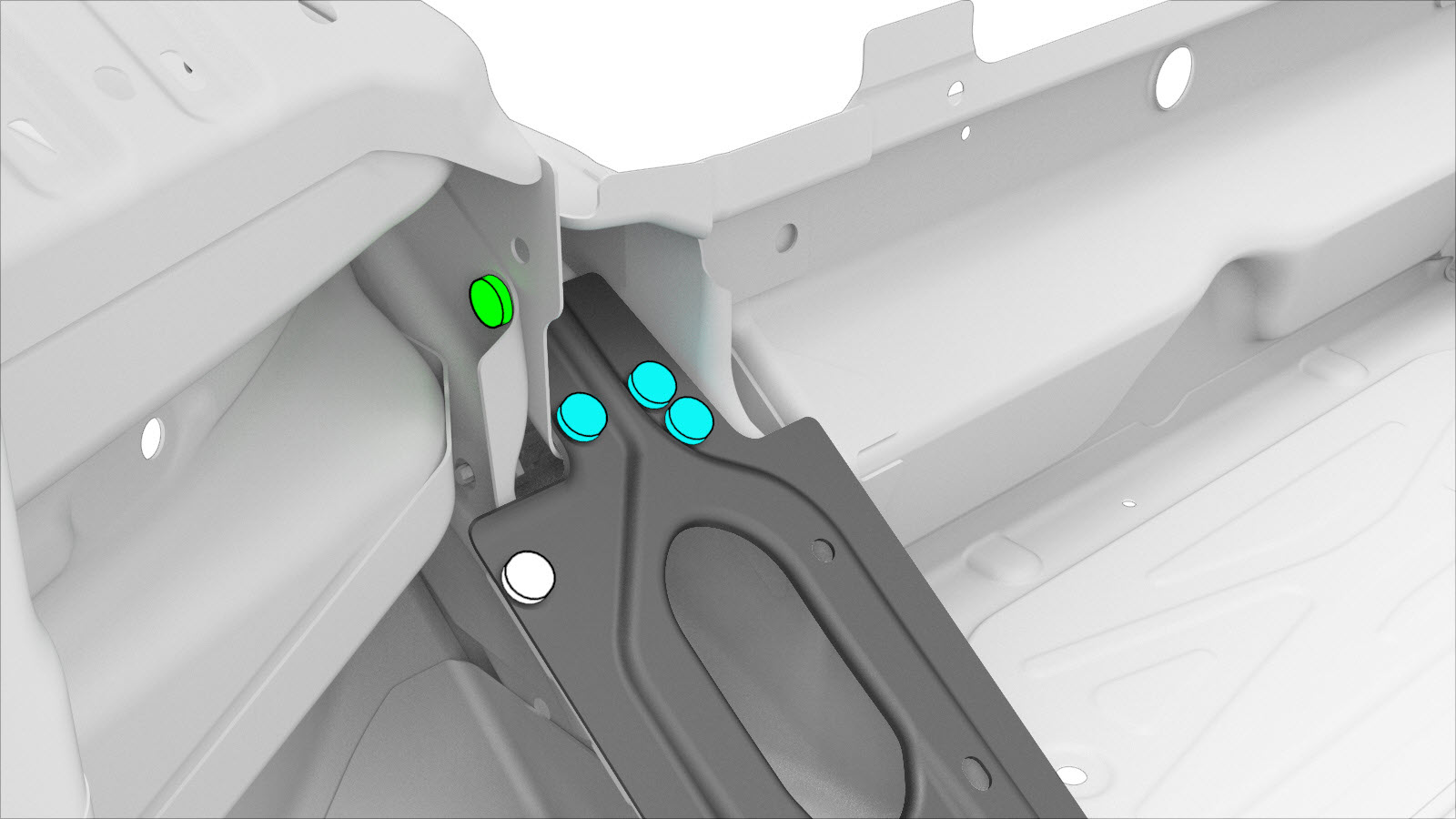

- Installare i dispositivi di fissaggio come indicato.
- Installare Parte superiore posteriore torque box.
- Eseguire le eventuali operazioni post-riparazione necessarie.
