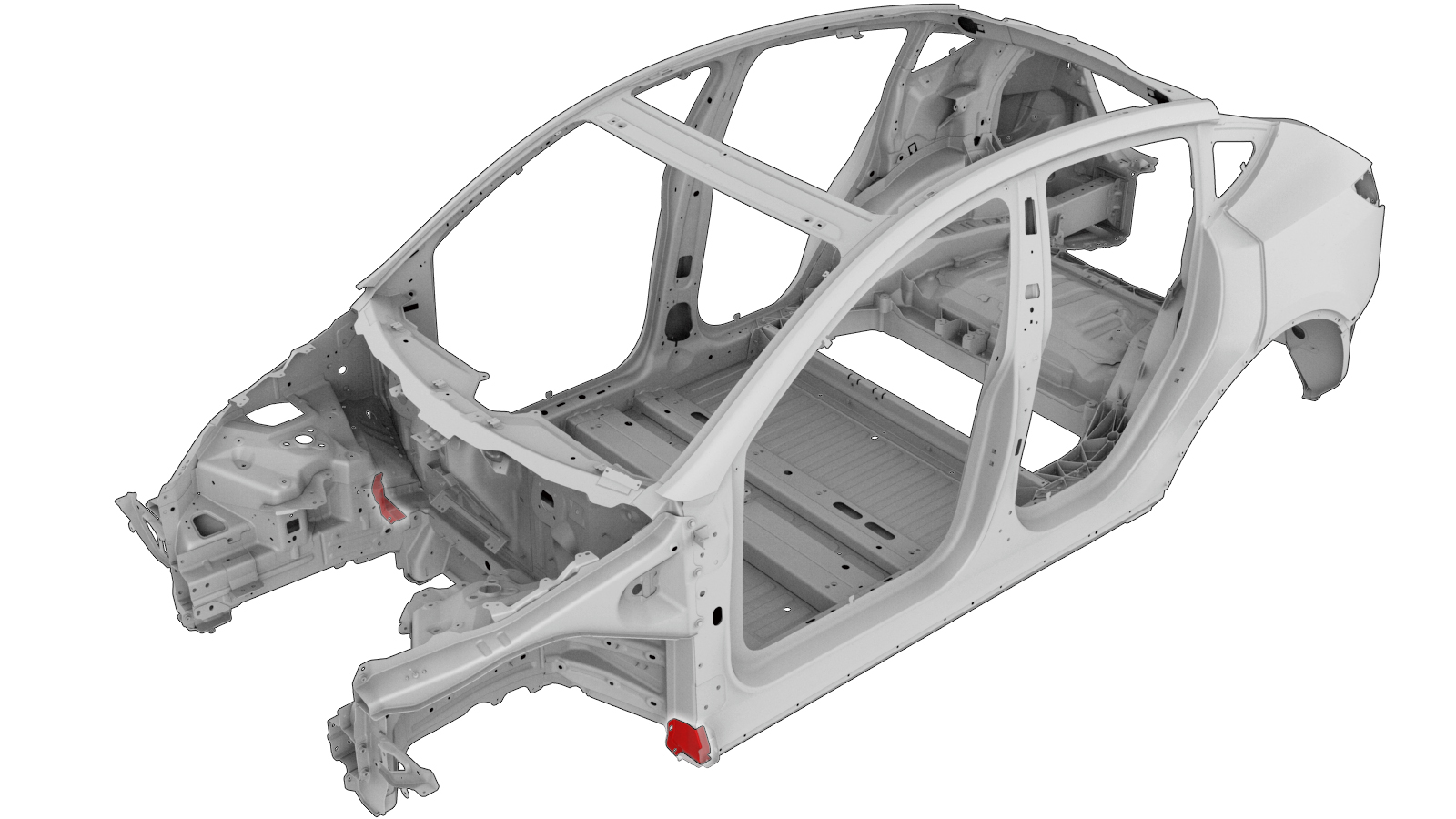

Tappo anteriore carrozzeria esterna

Codice modifica: 10100131602, 10100131702 NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione e assistenza in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione e assistenza in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga richiesto esplicitamente di farlo. A seconda dei danni al veicolo, potrebbero essere necessarie riparazioni aggiuntive.

Elenco parti

Quantità Descrizione Immagine / Note

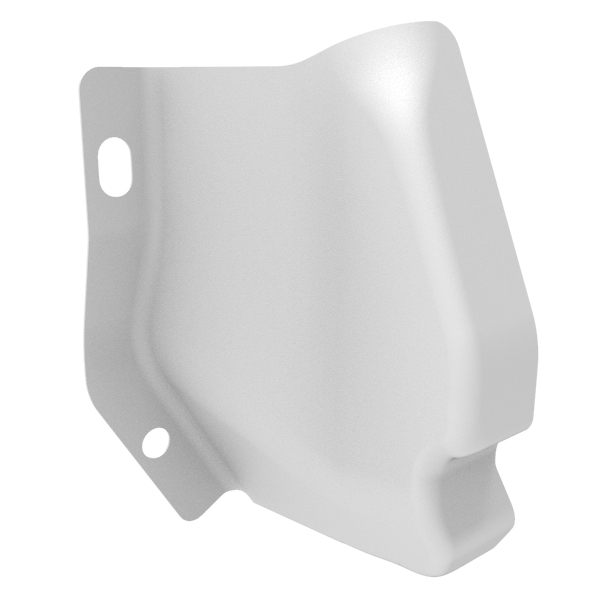

1 MY BIW BSO FRT CAP SVC E-COATED (tappo anteriore carrozzeria esterna)
1 Rivetto strutturale a flangia ad alta resistenza, 6,5 mm
2 Rivetto strutturale a strappo, 6,5 mm

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

  1. Rimuovere Vehicle HV Disablement Procedure.
  2. Rimuovere Fender Assembly - Front - LH (Remove and Install).
  3. Rimuovere Carrier - Rocker Panel - LH (Remove and Replace).

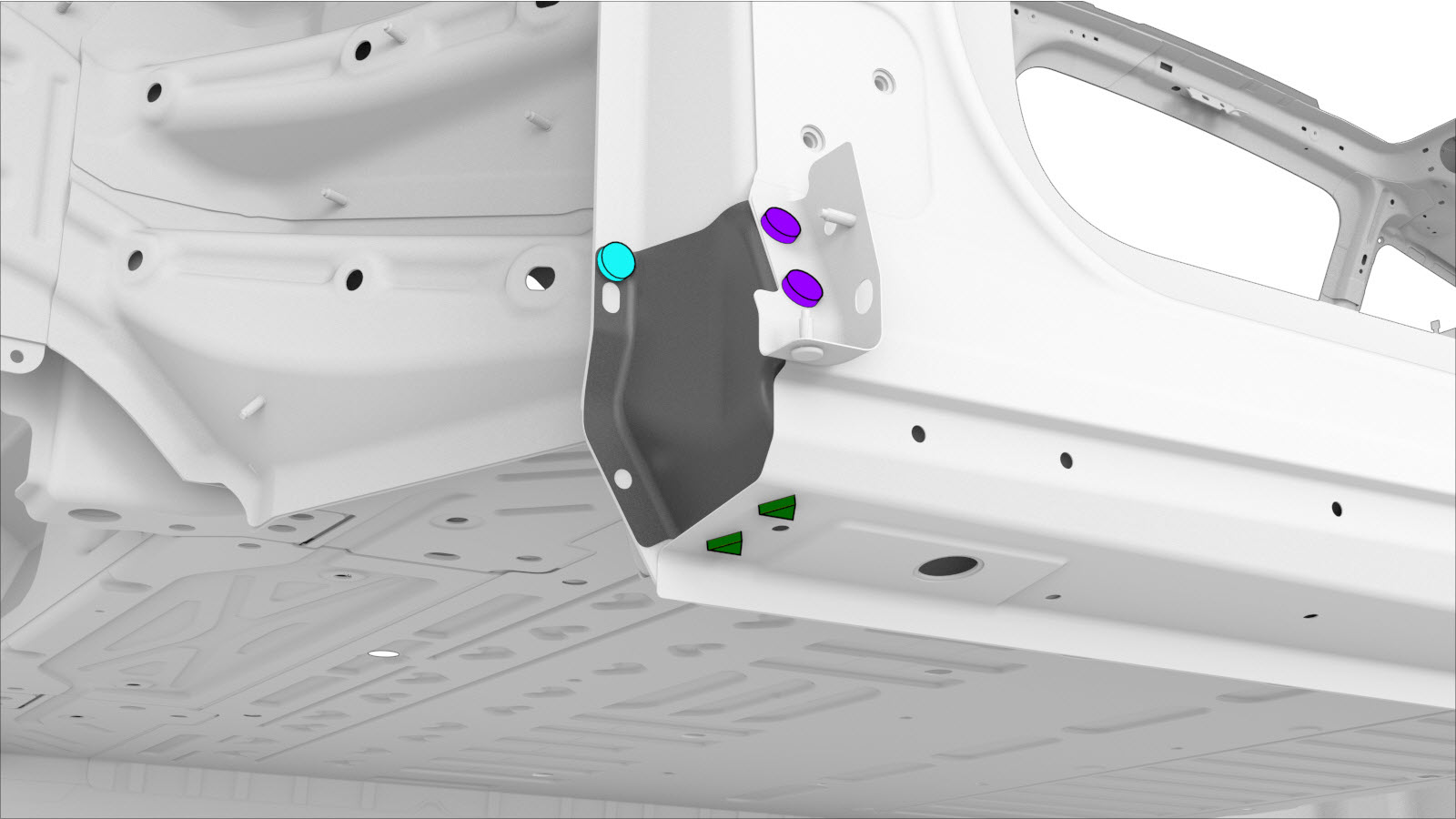

  4. Rimuovere il componente originale.
    • o saldature a punti di fabbrica

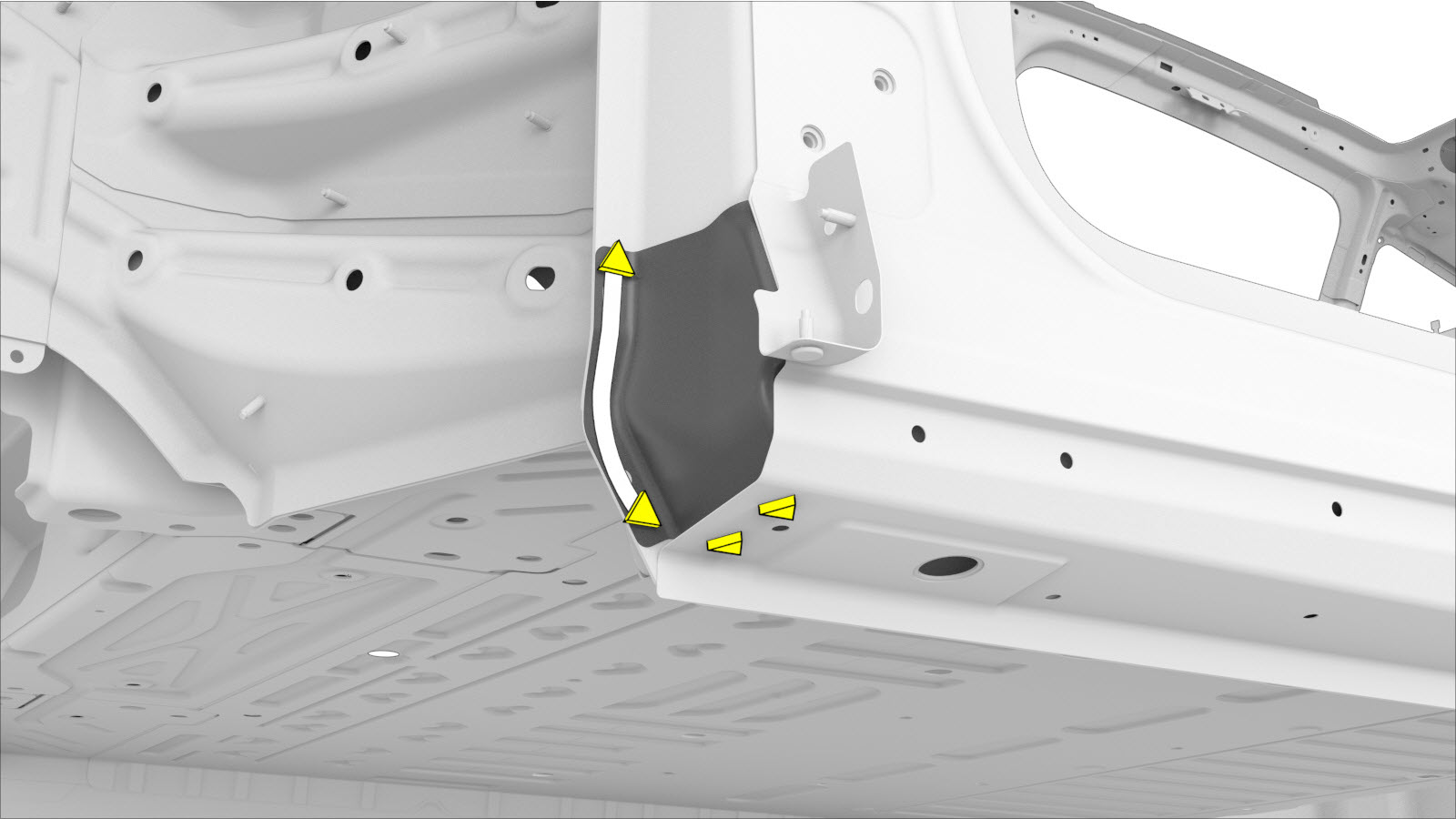

  5. Rimuovere il componente originale.
    • Linea di taglio

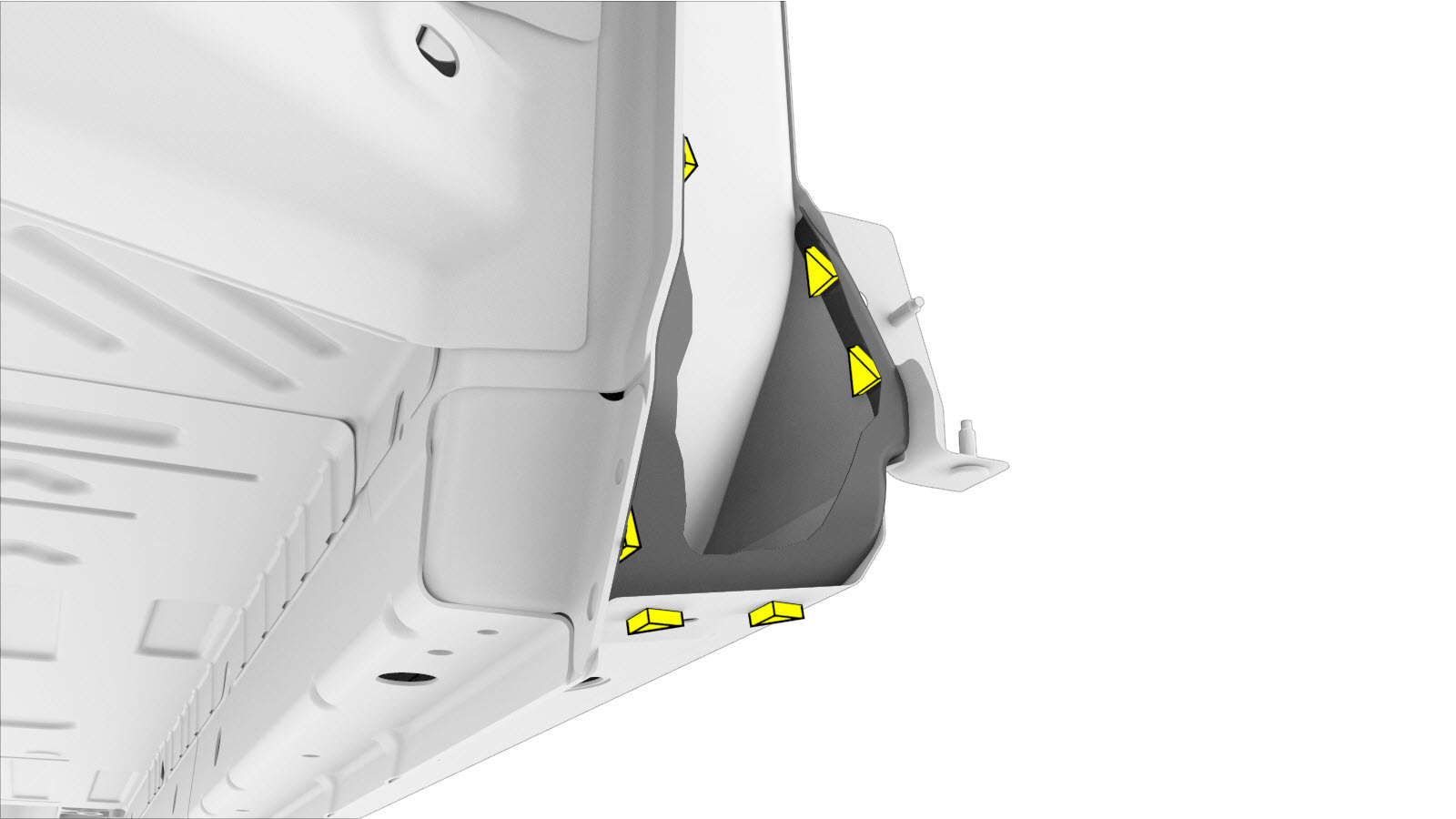

  6. Rimuovere il componente originale.
    • o saldature a punti di fabbrica
  7. Predisporre l'installazione.

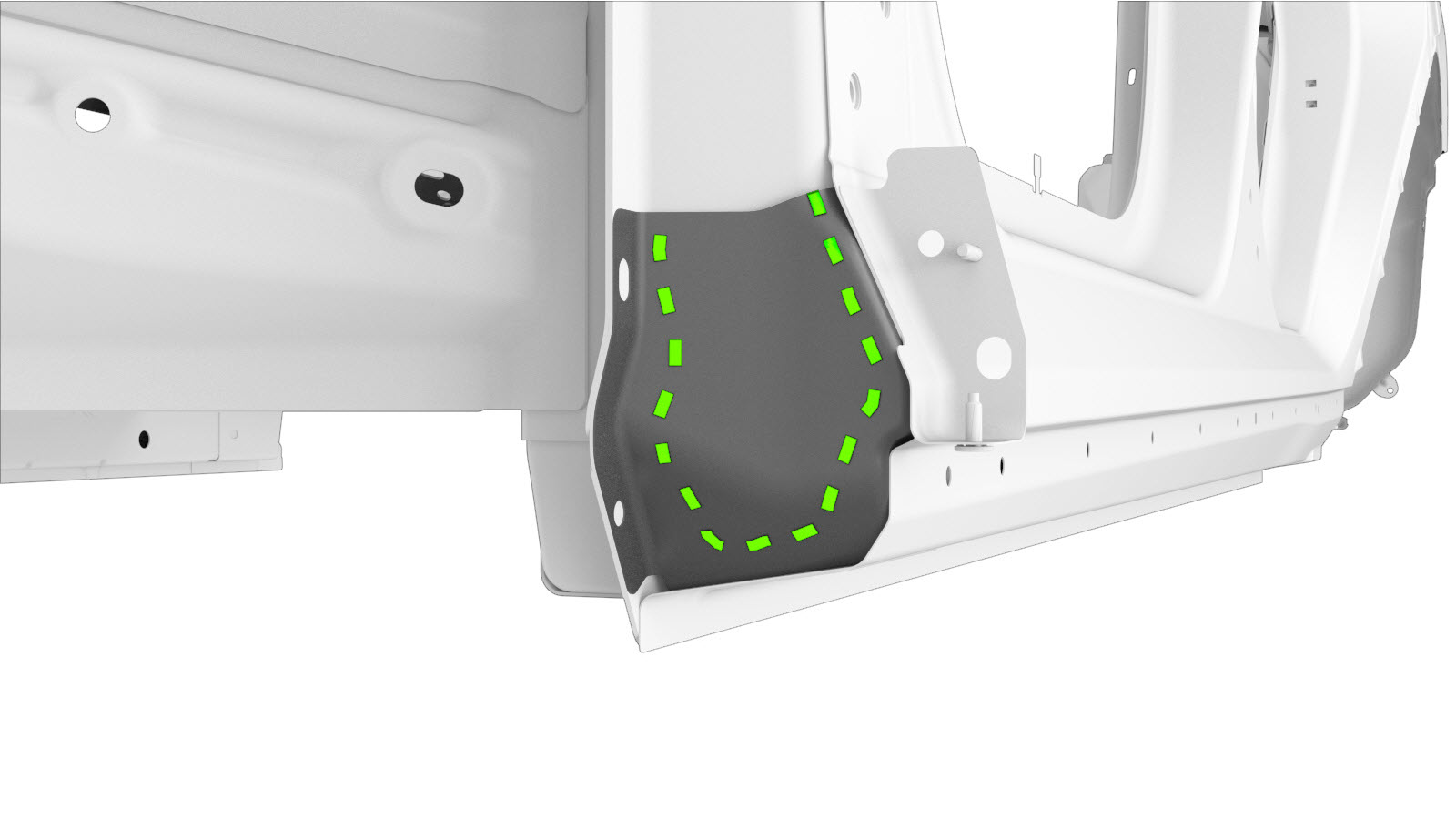

  8. Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
  9. Installare i nuovi componenti.
  10. Eseguire una saldatura GMA.
    • o saldature a fori in acciaio
    Avvertenza
    La mancata osservanza di tutte le precauzioni di sicurezza per la saldatura, incluso l'uso di dispositivi di protezione individuale, potrebbe causare gravi lesioni personali o danni alla proprietà. Solo i tecnici che hanno completato la formazione sulla saldatura approvata da Tesla sono autorizzati a saldare componenti strutturali sui veicoli Tesla.
    Avvertenza
    Per mantenere l'integrità in caso di incidente del veicolo, utilizzare esclusivamente fili per saldatura approvati e saldatrici GMA approvate per eseguire una saldatura GMA sui veicoli Tesla. Fare riferimento a Saldatrici e filo per saldatura GMA (gas metal arc) approvati per informazioni sulle saldatrici GMA e sui fili per saldatura GMA approvati.
    Avvertenza
    Non effettuare saldature su un veicolo Tesla prima di aver eseguito la procedura di isolamento elettrico del veicolo (consultare il Manuale di manutenzione specifico del veicolo per ulteriori informazioni sulla procedura di isolamento elettrico del veicolo). Eventuali operazioni di saldatura su un veicolo Tesla con un sistema ad alta o bassa tensione eccitato potrebbe danneggiare i componenti del veicolo.
    Nota
    Prima di eseguire la saldatura GMA, effettuare una saldatura di prova utilizzando del materiale dello stesso calibro e tipo per assicurarsi che le impostazioni dell'attrezzatura di saldatura diano un risultato soddisfacente.
  11. Eseguire le eventuali operazioni post-riparazione necessarie.
  12. Installare il Carrier - Rocker Panel - LH (Remove and Replace).
  13. Installare il Fender Assembly - Front - LH (Remove and Install).
  14. Installare il Vehicle HV Disablement Procedure.
