Parte superiore posteriore torque box
Codice modifica:
10101010302
10101010502
NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga detto esplicitamente di farlo. Aggiungere eventuali procedure meccaniche associate e necessarie per eseguire questa procedura.
Informazioni sulla riparazione
- Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.
- Questa procedura può essere completata senza utilizzare un ponte sollevatore.
Elenco parti
| Quantità | Descrizione | Immagine / Note |
|---|---|---|

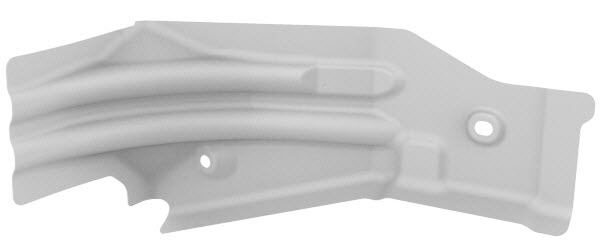

| 1 | M3 ASY - TORQUE BOX REAR UPPER (parte superiore posteriore torque box) | |
| 34 | ||
| 1 | BUTYL FOIL PATCH 300X150x2MM (nastro sigillante in lamina butilica) | Numero parte Tesla 1004969-00-A. |
quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.
Procedura di riparazione
-
Rimuovere il componente originale.

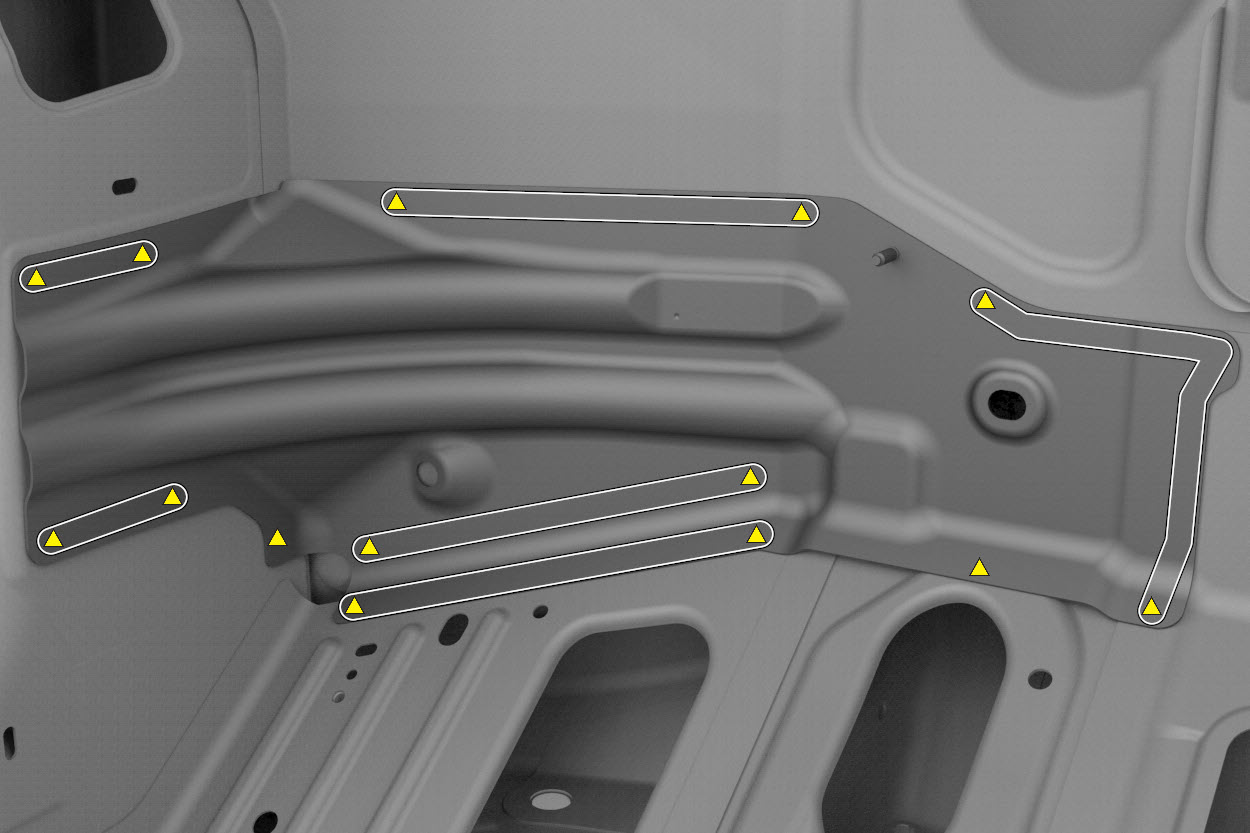

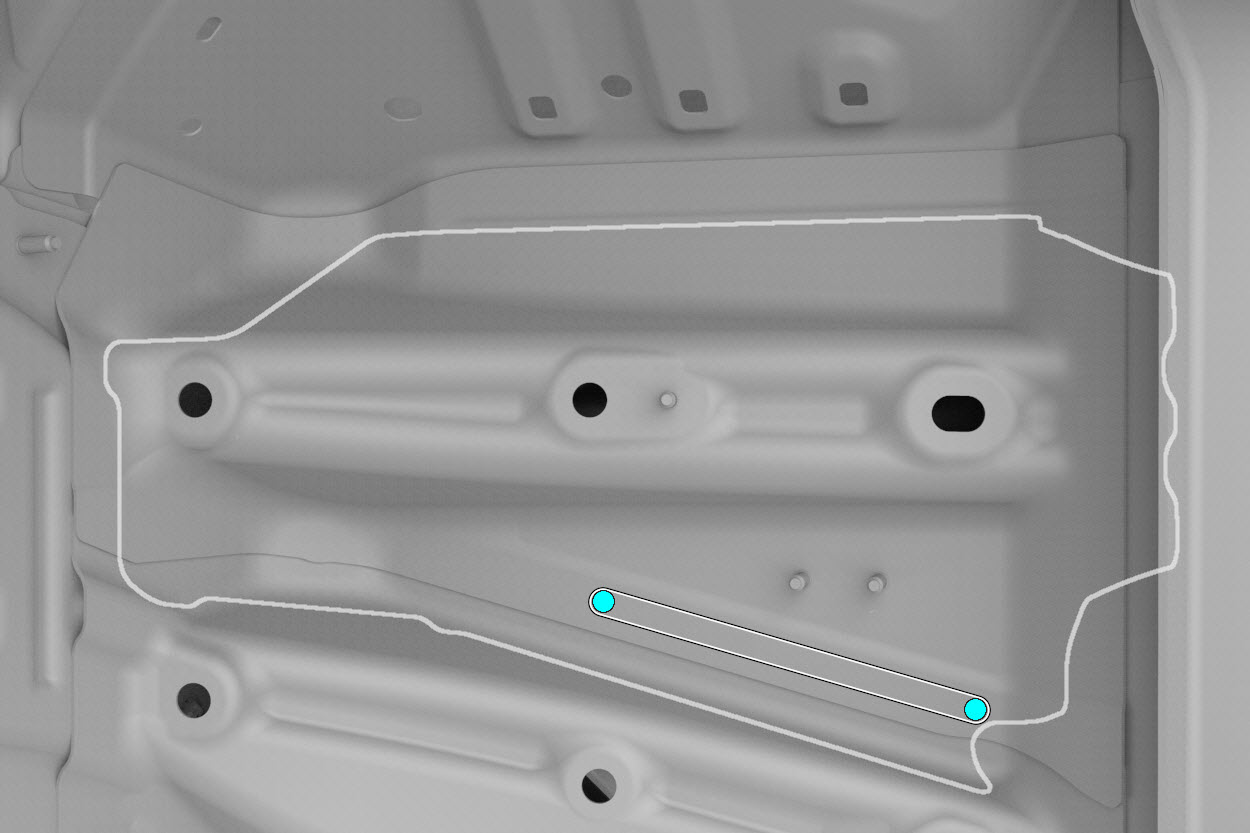

o saldature a punti di fabbrica
-
Predisporre l'installazione.

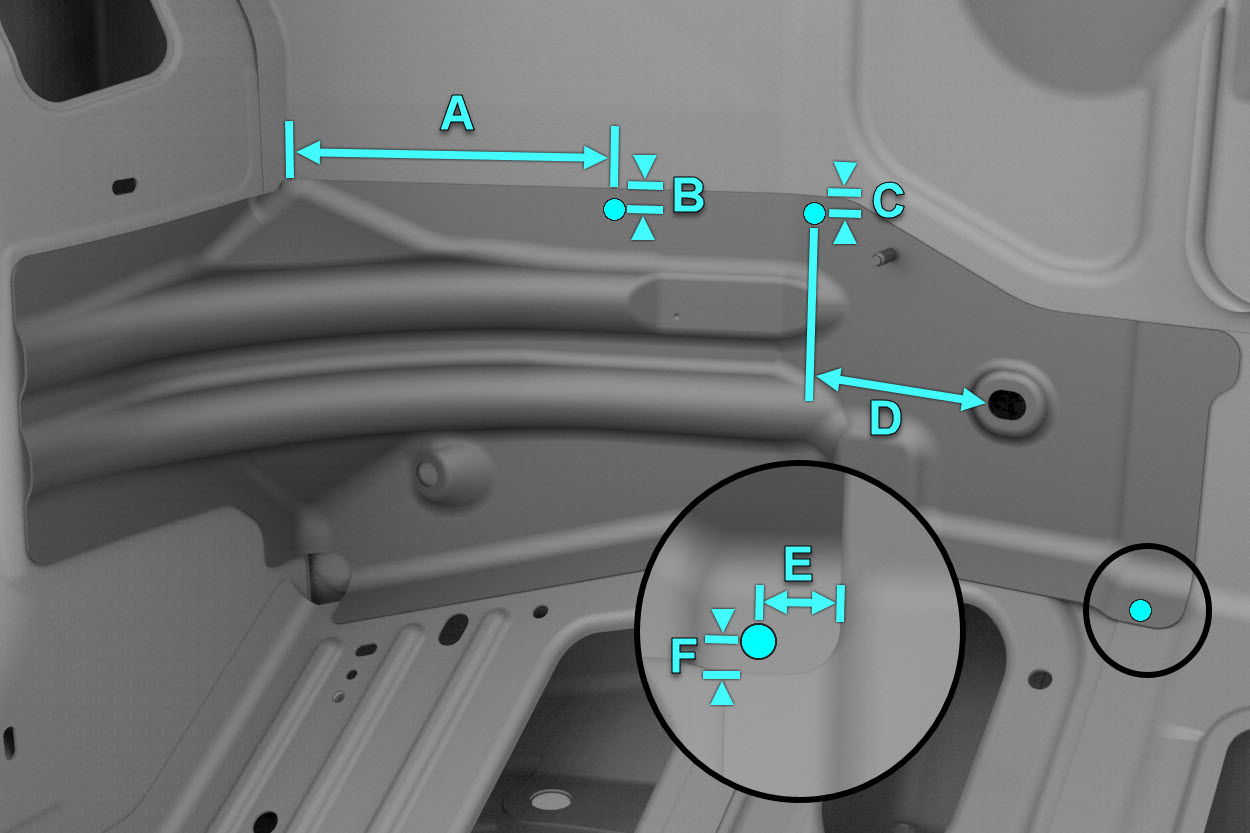

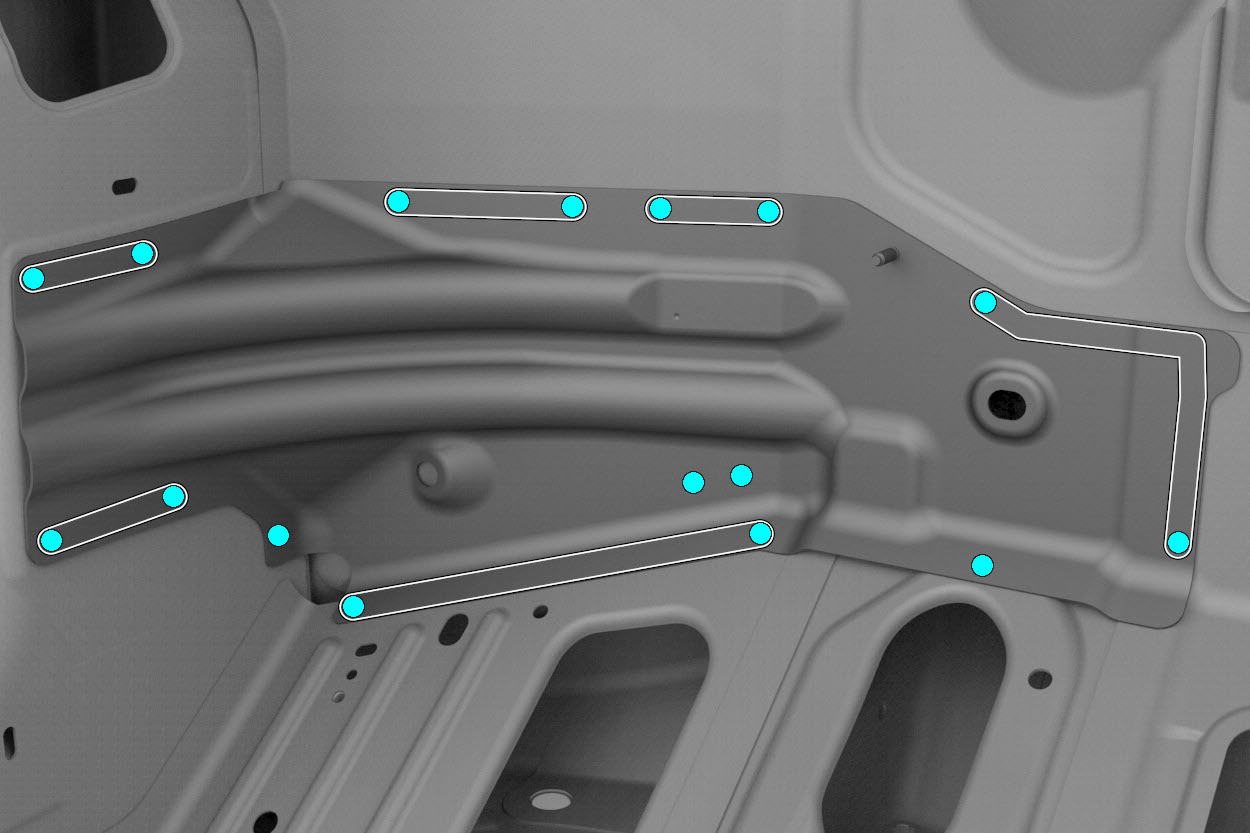

o rivetti strutturali ad alta resistenza, 6,5 mm
- A = 152 mm
- B = 7 mm
- C = 8 mm
- D = 89 mm
- E = 17 mm
- F = 7 mm
- G = 14 mm
- H = 27 mm
- Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
- Installare il/i nuovo/i componente/i.
- Eseguire le eventuali operazioni post-riparazione necessarie.
-

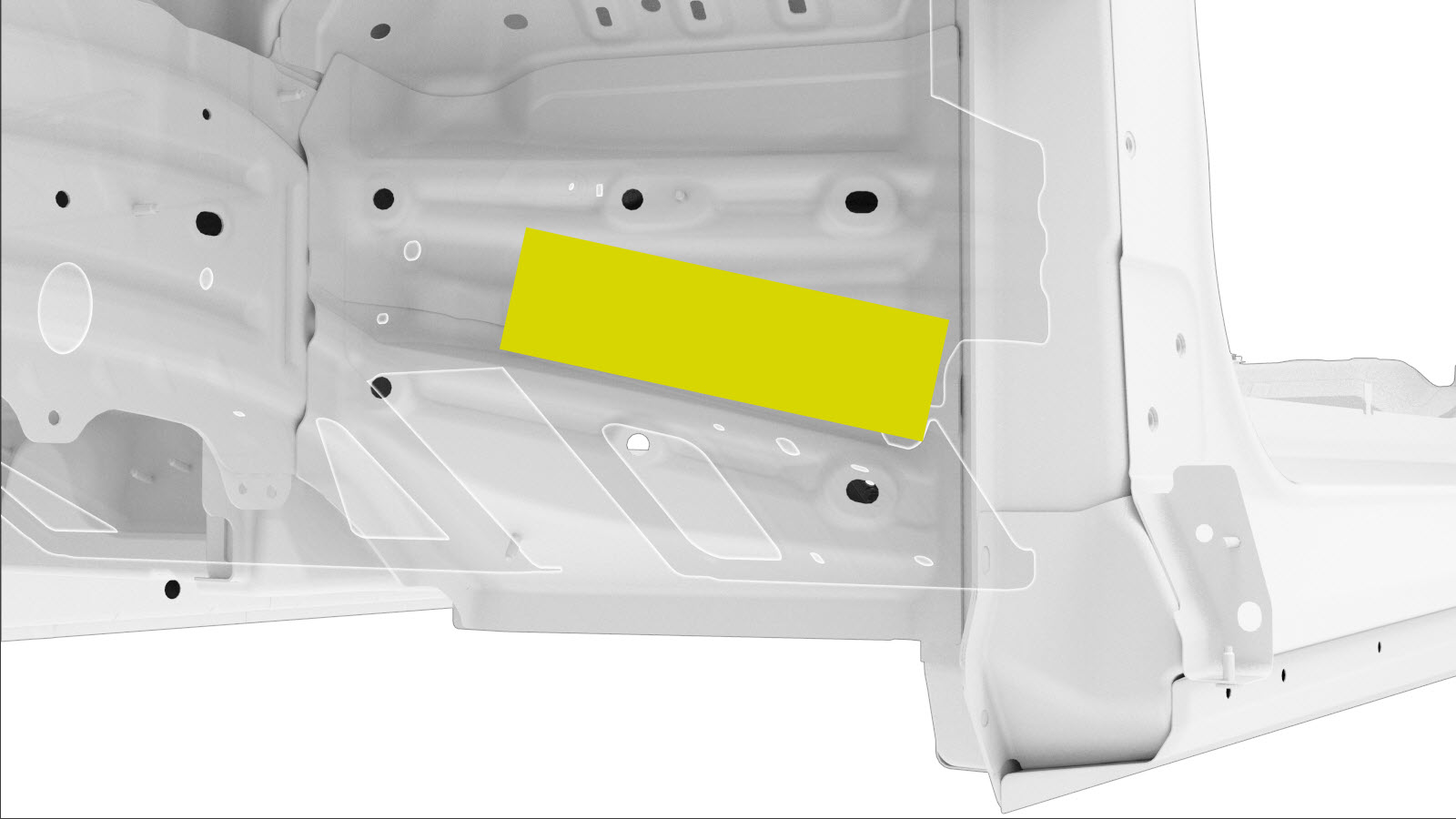

Al termine della verniciatura, installare il nastro butilico come illustrato per coprire i rivetti installati per fissare gruppo rinforzo cruscotto e torque box.
