Parte esterna anello vano porta

Codice modifica: 10100132402, 10100116302 NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione e assistenza in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione e assistenza in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga richiesto esplicitamente di farlo. A seconda dei danni al veicolo, potrebbero essere necessarie riparazioni aggiuntive.

Informazioni sulla riparazione

Qualsiasi sezione singola o combinazione di sezioni della parte esterna anello vano porta può essere sostituita a condizione che vengano utilizzate le linee di taglio a cui si fa riferimento dalla porzione Descrizioni sezioni parte esterna vano porta di questo documento.
Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.
Posizionare correttamente il veicolo su un ponte sollevatore quando si esegue questa procedura.

Elenco parti


Quantità	Descrizione	Immagine / Note
1 Nota Solo per le riparazioni di sezioni: Alcune riparazioni di sezioni richiedono una seconda parte. Fare riferimento a Descrizioni sezioni parte esterna anello vano porta per determinare se la riparazione programmata di una sezione richiede una parte aggiuntiva.	MY ASY – DOOR RING OUTER SVC E-COATED (parte esterna anello vano porta)
Per la sostituzione dell'interno anello vano porta: 2 Per le riparazioni di sezioni: varia a seconda delle riparazioni da effettuare.	Rivetto strutturale a strappo, 6,5 mm
6	Rivetto strutturale a flangia ad alta resistenza, 6,5 mm
4	Rivetto Flow-Form S28
7	Rivetto Flow-Form S48

Nota

Le quantità di rivetti sopra elencate si riferiscono alla riparazione completa. Fare riferimento a Descrizioni sezioni parte esterna vano porta per i dispositivi di fissaggio richiesti per la riparazione delle sezioni.

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Descrizioni sezioni parte esterna anello vano porta


Parte esterna vano porta, sottogruppi e sezionamento sottogruppi

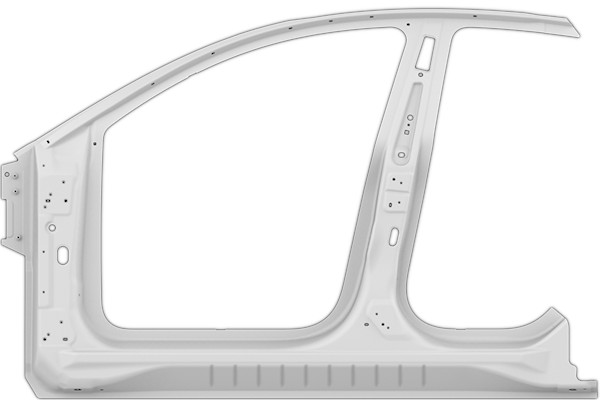

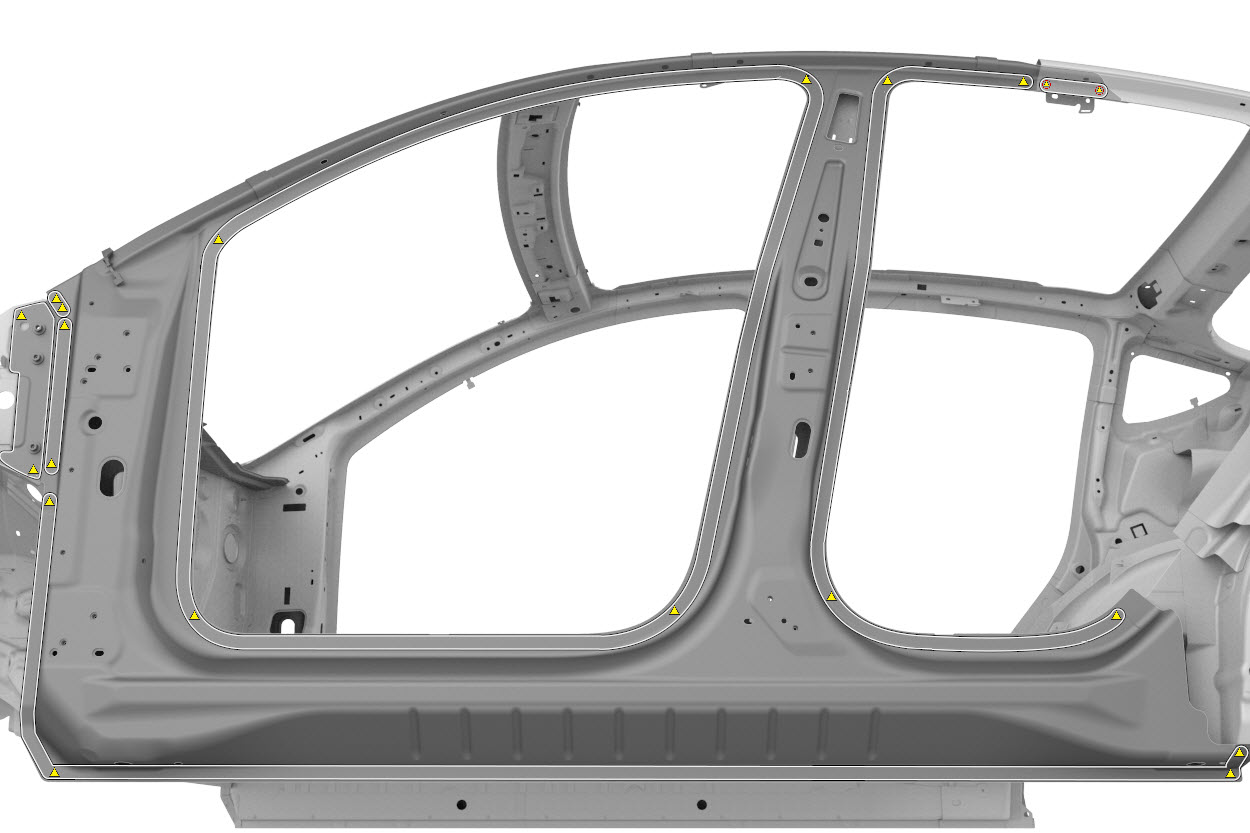

La parte esterna anello vano porta (mostrata di seguito) è un unico componente e può essere sostituito con una sola riparazione:

In alternativa, invece di sostituire la parte esterna anello vano porta completa, le aree della parte esterna anello vano porta possono essere sostituite utilizzando singole porzioni della parte esterna anello vano porta seguendo le linee di taglio descritte in questo documento.

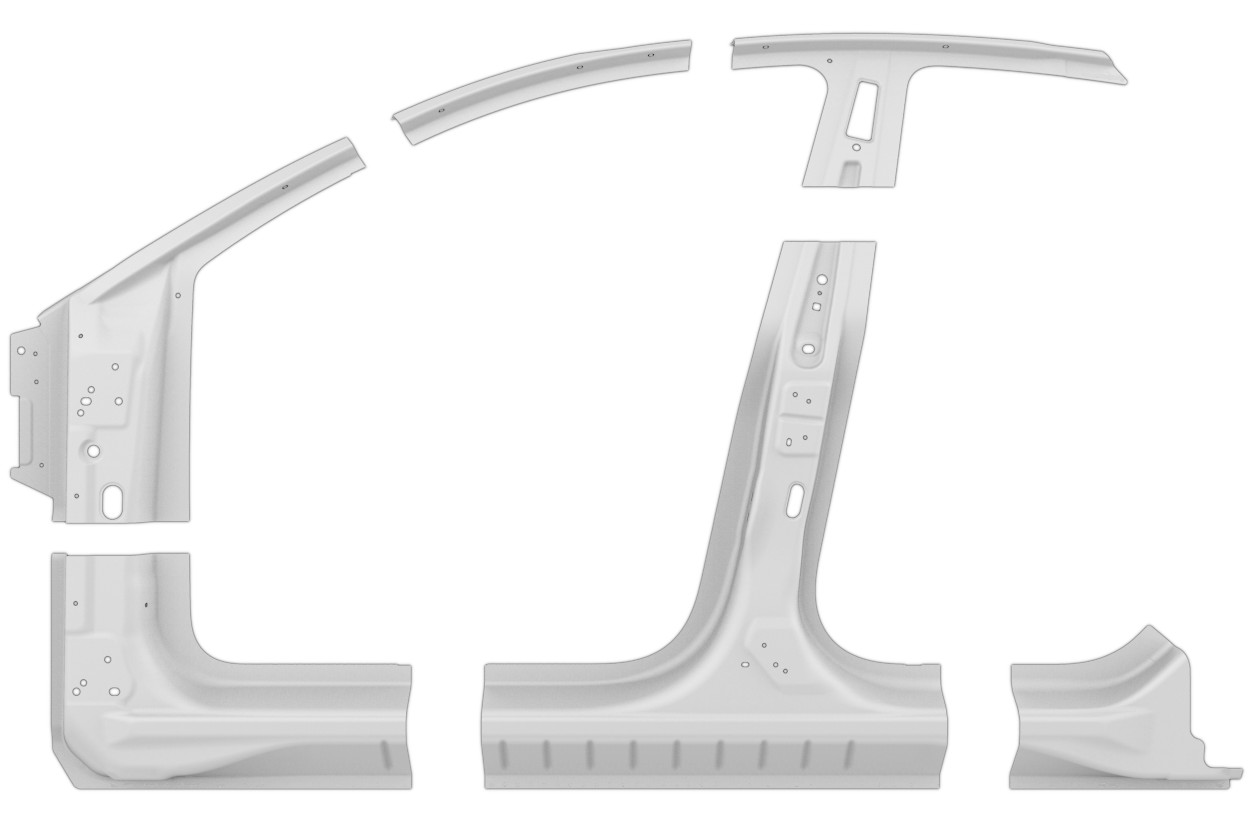

Sezioni parte esterna anello vano porta


Descrizioni sezioni parte esterna anello vano porta		Parti richieste

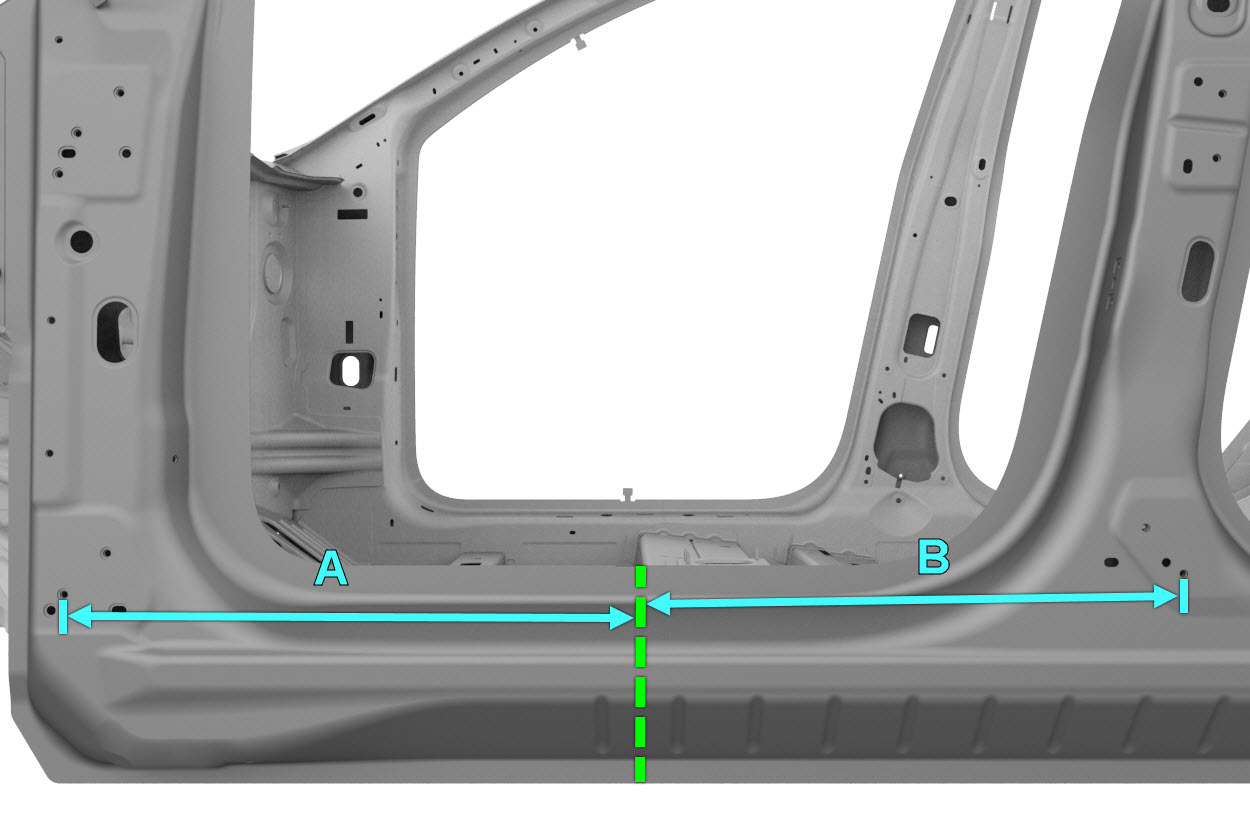

Sezione soglia anteriore Linea/punto di riferimento Linea di taglio A = 620 mm B = 580 mm C = 50 mm D = 85 mm Nota Creare una piastra di rinforzo Larghezza 60 mm e installare come indicato.		Rivetto strutturale a strappo, 6,5 mm – 12.

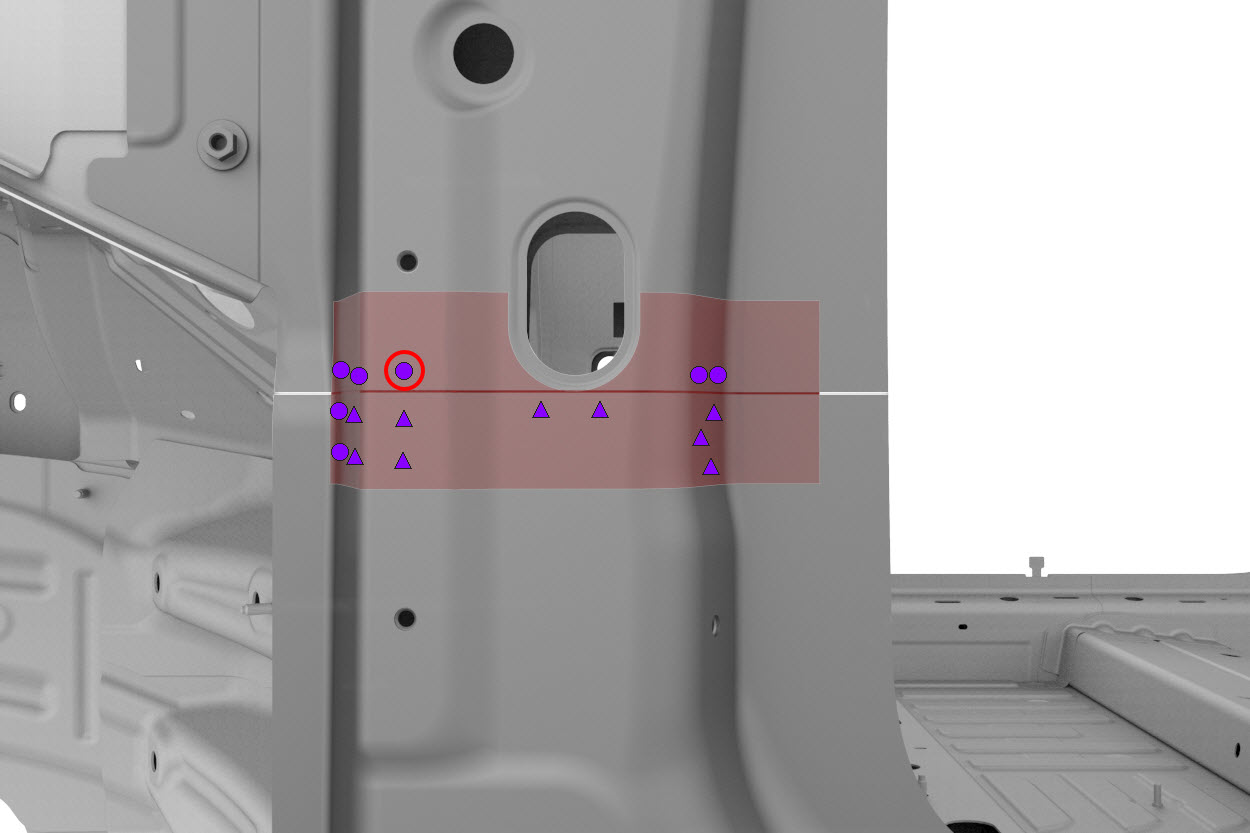

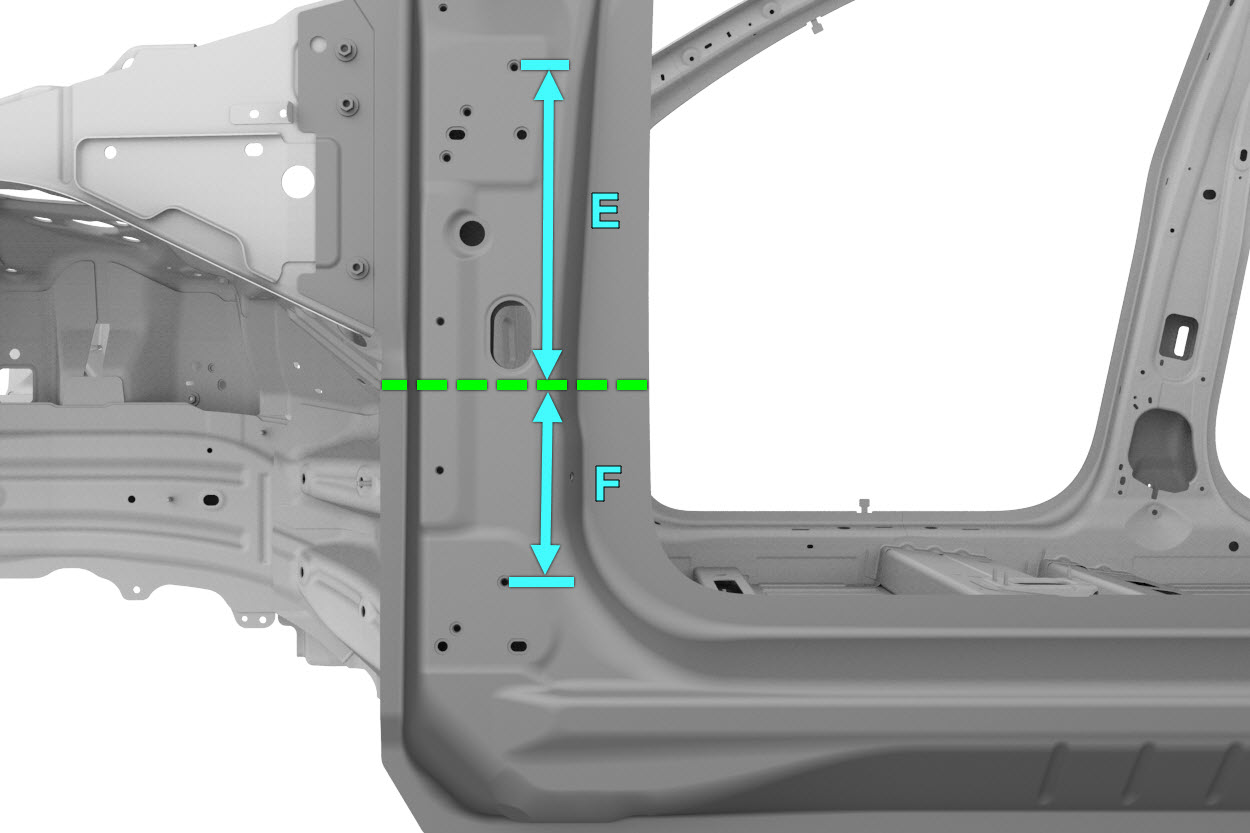

Sezione del montante cerniere Linea/punto di riferimento Linea di taglio E = 300 mm F = 200 mm Nota Creare una piastra di supporto Larghezza 80 mm e installare come indicato. Nota Il rivetto cerchiato in rosso viene montato dopo l'installazione del componente della carrozzeria esterna.		Rivetto strutturale a strappo, 6,5 mm – 7. o saldature a punti di installazione Nota Ordinare una parte esterna anello vano porta aggiuntiva quando si esegue la riparazione di questa sezione.

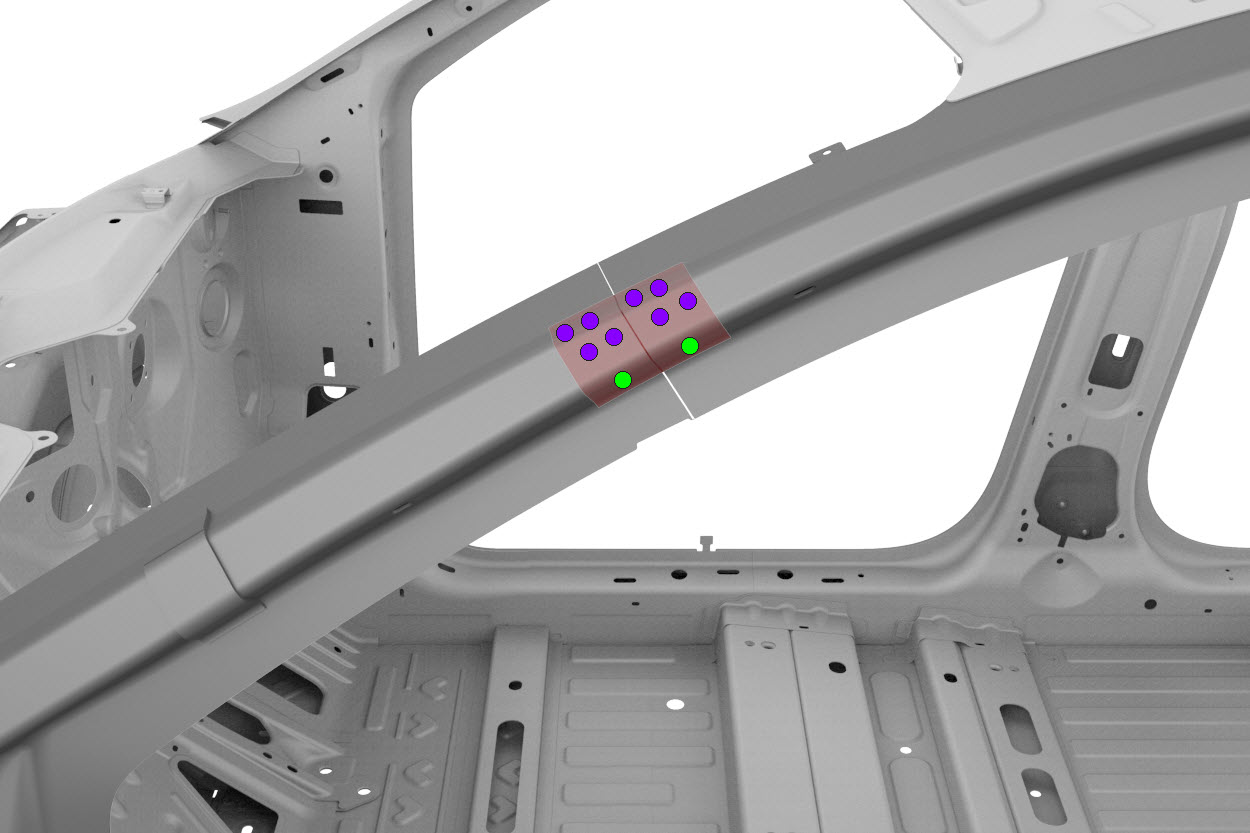

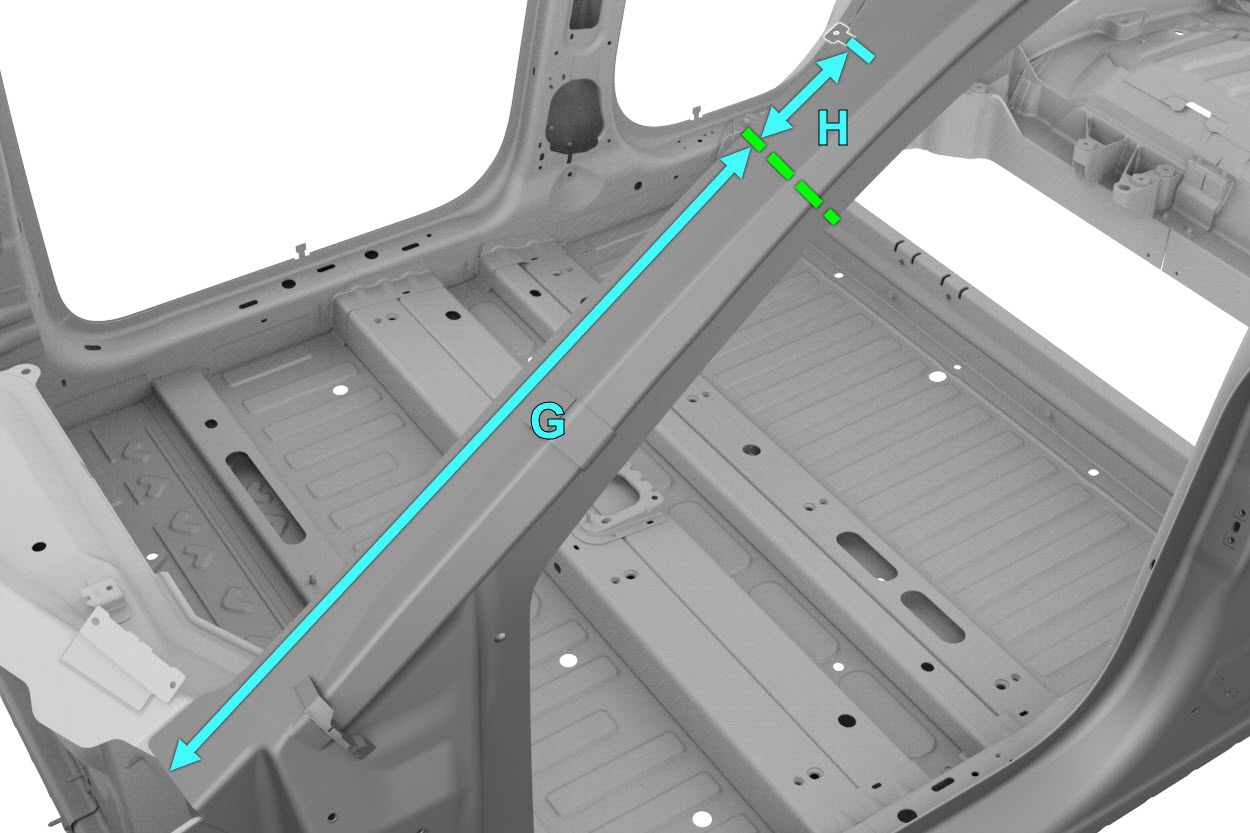

Sezione montante A Linea/punto di riferimento Linea di taglio G = 690 mm H = 122 mm Nota Creare una piastra di supporto Larghezza 80 mm e installare come indicato.		Rivetto strutturale a strappo, 6,5 mm – 8. Rivetto, 4,8 mm – 2.

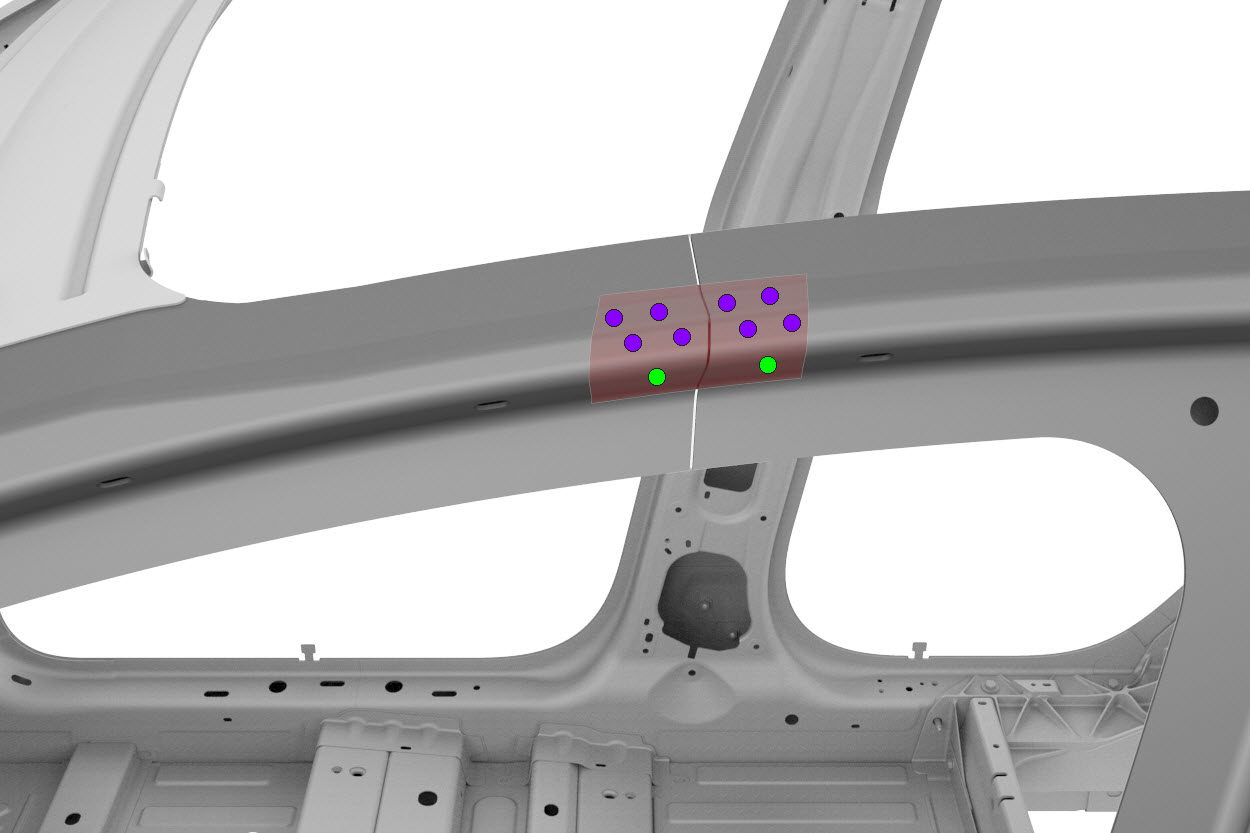

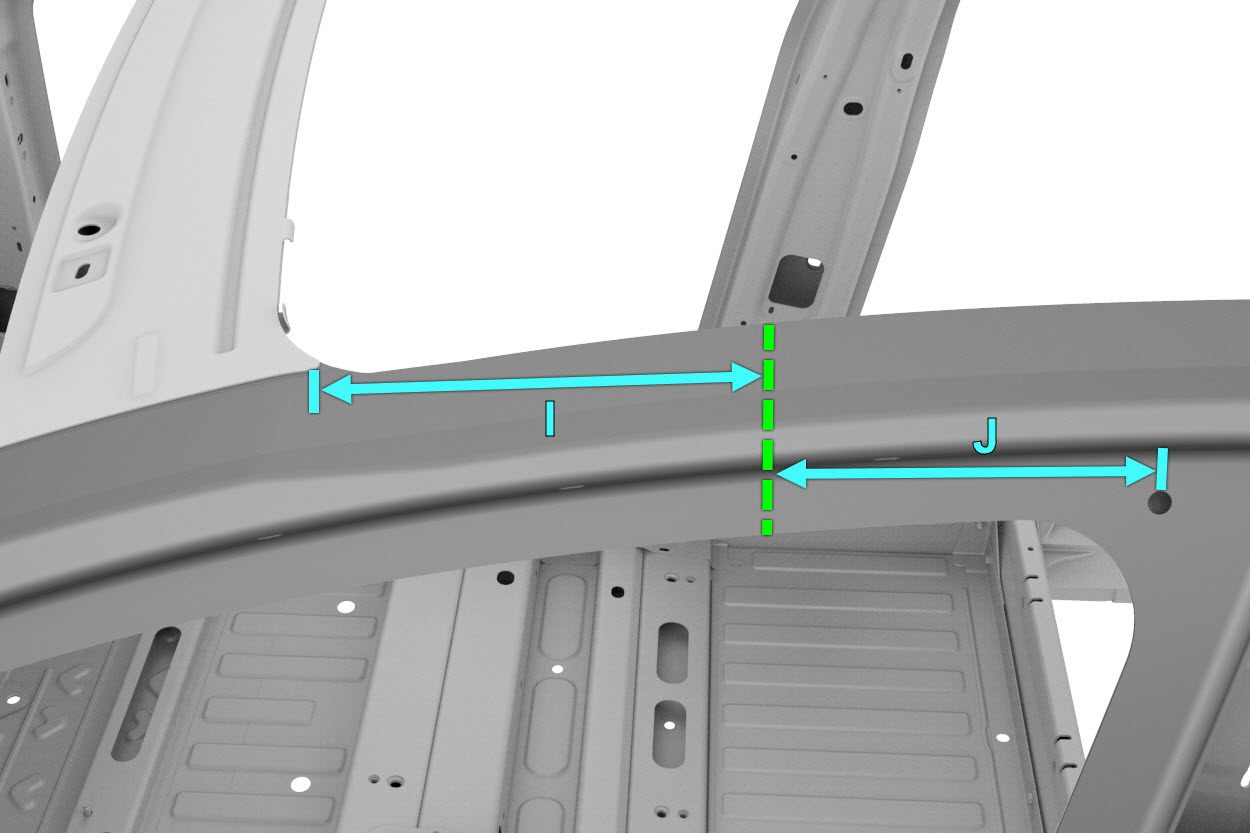

Sezione parte superiore montante B Linea/punto di riferimento Linea di taglio I = 210 mm J = 195 mm Nota Creare una piastra di supporto Larghezza 80 mm e installare come indicato.		Rivetto strutturale a strappo, 6,5 mm – 4. Rivetto, 4,8 mm – 8.

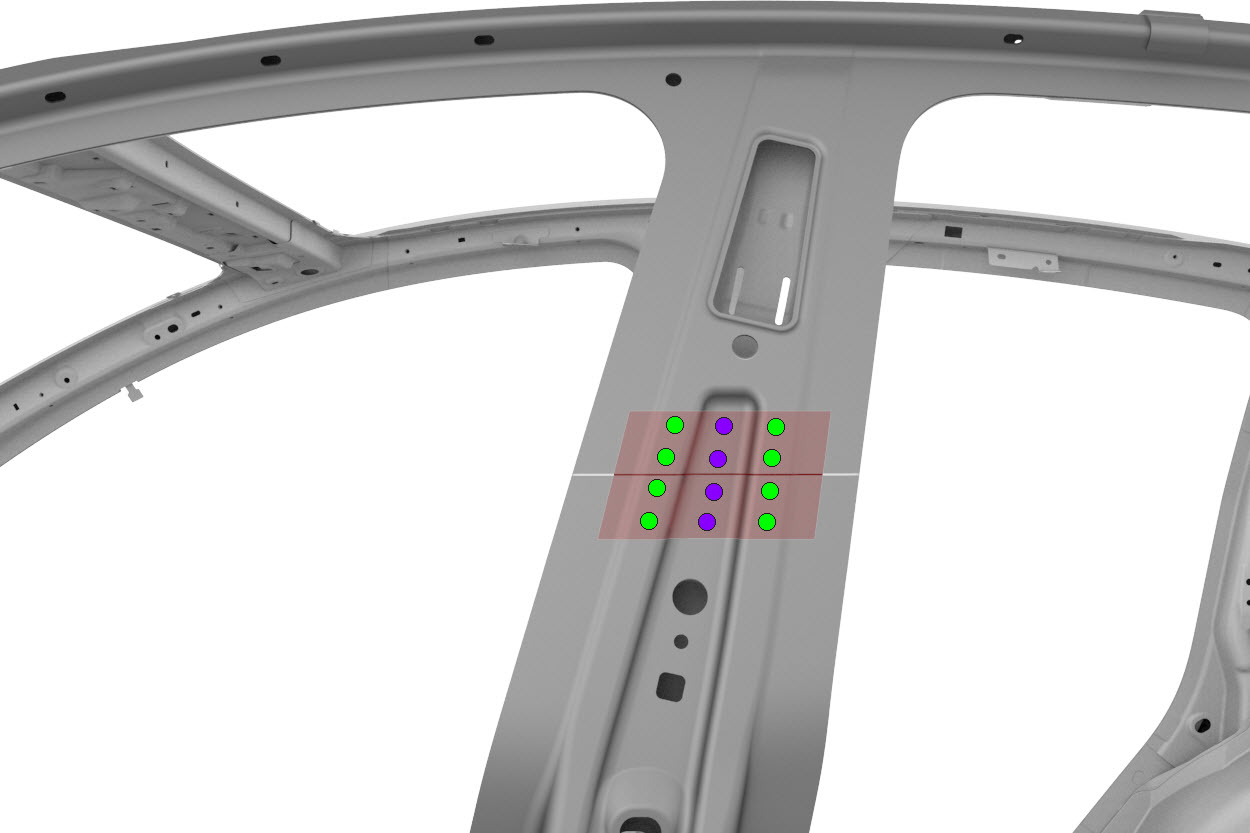

Sezione parte inferiore montante B Linea/punto di riferimento Linea di taglio K = 84 mm L = 130 mm Nota Creare una piastra di supporto Larghezza 80 mm e installare come indicato.		Rivetto strutturale a strappo, 6,5 mm – 4. Rivetto, 4,8 mm – 8. Nota Ordinare una parte esterna anello vano porta aggiuntiva quando si esegue la riparazione di questa sezione.

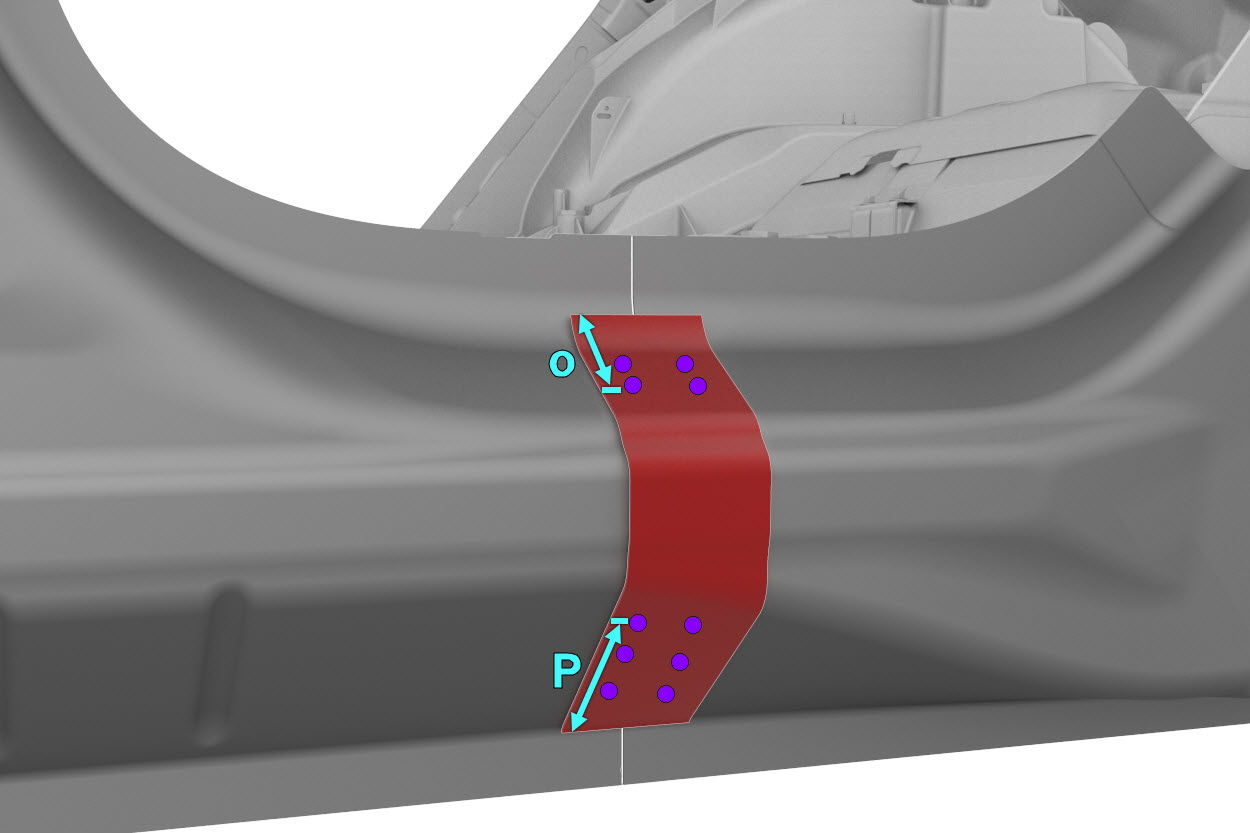

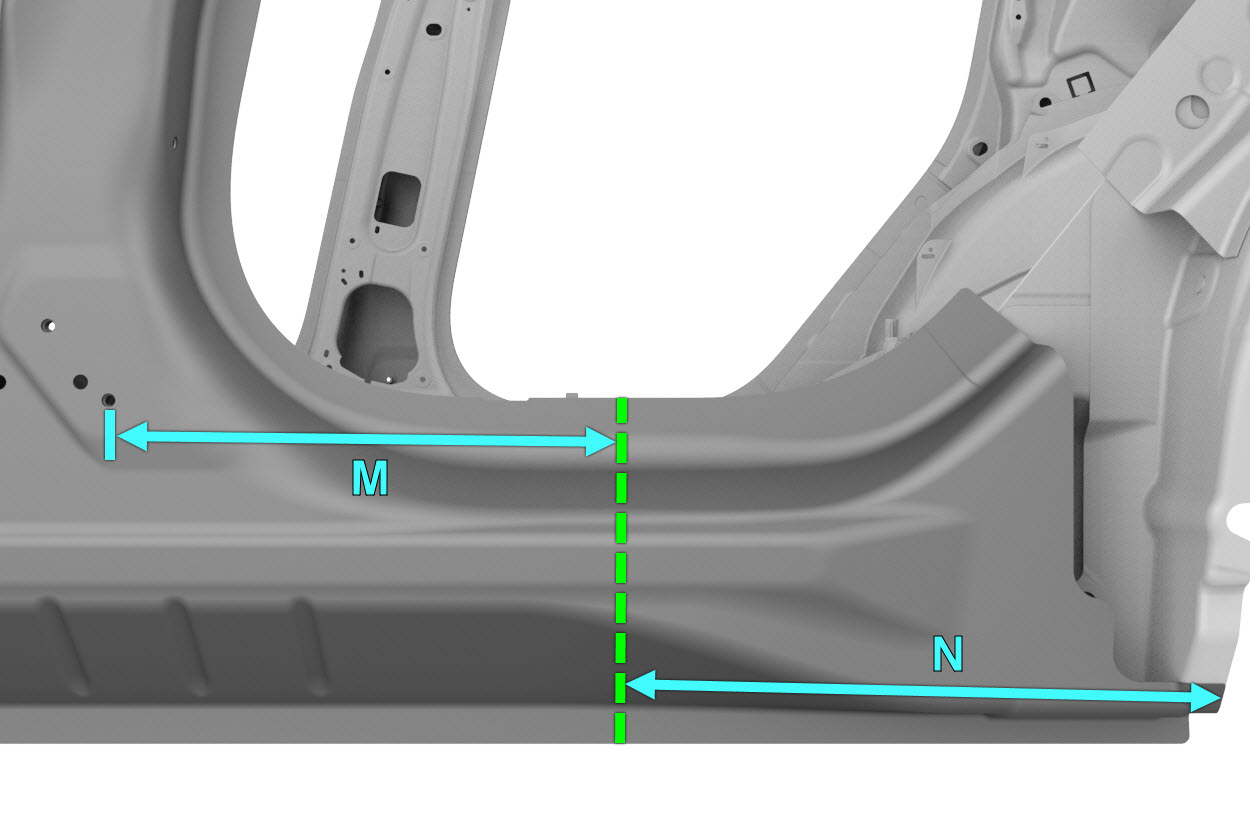

Sezione posteriore soglia Linea/punto di riferimento Linea di taglio M = 310 mm N = 426 mm O = 43 mm P = 76 mm Nota Creare una piastra di rinforzo Larghezza 60 mm e installare come indicato.		Rivetto strutturale a strappo, 6,5 mm – 10. Nota Ordinare una parte esterna anello vano porta aggiuntiva quando si esegue la riparazione di questa sezione.

Procedura di riparazione

Rimuovere Harness - Body - LH (LHD) (Remove and Replace).
Rimuovere Trim - B-Pillar - Lower - LH (Non-Structural Pack) (Remove and Replace).
Rimuovere Fascia - Rear - Upper (Remove and Replace).
Rimuovere Vehicle HV Disablement Procedure.
Rimuovere Door - Front - LH (Remove and Install).
Rimuovere Door - Rear - LH (Remove and Install).
Rimuovere Headliner Assembly (Remove and Replace).
Rimuovere Hinge - Liftgate - LH (Remove and Replace).
Rimuovere Insulator - Dash (Remove and Replace).
Rimuovere Airbag - Curtain - LH (Remove and Replace).
Rimuovere Carpet - Interior Complete (Remove and Replace).
Rimuovere Glass - Roof - Fixed (Remove and Replace).
Rimuovere HV Battery (AWD) (Non-Structural Pack) (Remove and Install).
Rimuovere Parte esterna parafango.
Rimuovere la porzione di Carrozzeria esterna necessaria per esporre il componente sottostante da sostituire.
Se richiesto, rimuovere la porzione necessaria di Dogleg inferiore per esporre il componente sottostante da sostituire.
Se si sostituisce una sezione della parte esterna anello vano porta: Contrassegnare la parte esterna anello vano porta nei punti della linea di taglio sezione descritti in Descrizioni sezioni parte esterna anello vano porta.

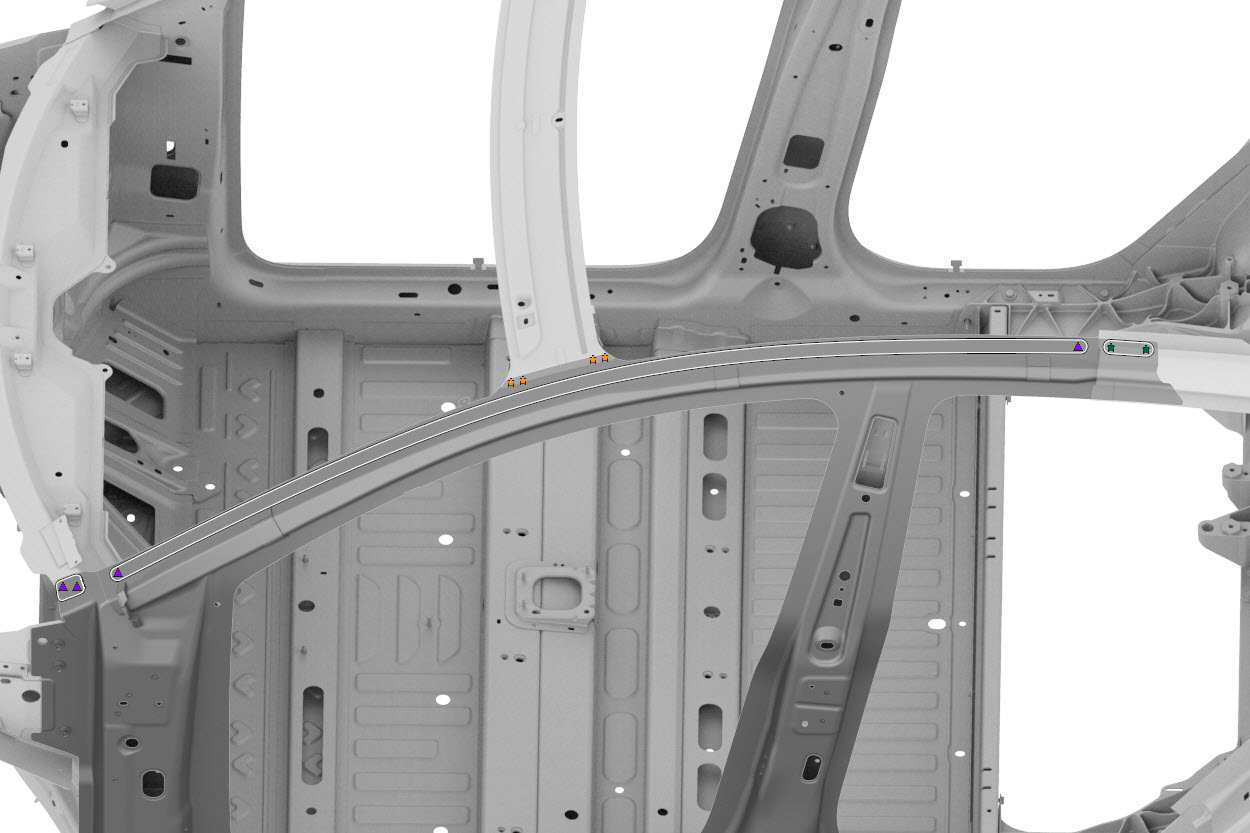

Rimuovere il componente originale.
- o perforazione delle saldature a punti di fabbrica
Nota
Durante la perforazione di saldature a punti, utilizzare una punta da trapano che crei un foro delle giuste dimensioni per il dispositivo di fissaggio che sostituirà la saldatura a punti.
- o saldature a punti di fabbrica
Rimuovere il componente originale.
- o perforazione delle saldature a punti di fabbrica
Nota
Durante la perforazione di saldature a punti, utilizzare una punta da trapano che crei un foro delle giuste dimensioni per il dispositivo di fissaggio che sostituirà la saldatura a punti.
- o saldature a punti di fabbrica
Solo per le riparazioni di sezioni: Creare piastre di supporto o piastre di rinforzo come descritto in Descrizioni sezioni parte esterna anello vano porta.
Predisporre l'installazione.
- o saldature a punti di installazione
- o rivetti strutturali ad alta resistenza, 6,5 mm
- o rivetti strutturali a strappo, 6,5 mm
- o rivetti Flow-Form, S48
Predisporre l'installazione.
- o saldature a punti di installazione
- o rivetti Flow-Form, S28
- o rivetti Flow-Form, S48
Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
Solo per le riparazioni di sezioni: Installare piastre di supporto o piastre di rinforzo come descritto in Descrizioni sezioni parte esterna anello vano porta.
Installare i nuovi componenti.
Eseguire una saldatura a punti di tipo a resistenza.
- o saldature a punti di installazione
Avvertenza
La mancata osservanza di tutte le precauzioni di sicurezza per la saldatura, incluso l'uso di dispositivi di protezione individuale, potrebbe causare gravi lesioni personali o danni alla proprietà. Solo i tecnici che hanno completato la formazione sulla saldatura approvata da Tesla sono autorizzati a saldare componenti strutturali sui veicoli Tesla.

Avvertenza
Non effettuare saldature su un veicolo Tesla prima di aver eseguito la procedura di isolamento elettrico del veicolo (consultare il Manuale di manutenzione specifico del veicolo per ulteriori informazioni sulla procedura di isolamento elettrico del veicolo). Eventuali operazioni di saldatura su un veicolo Tesla con un sistema ad alta o bassa tensione eccitato potrebbe danneggiare i componenti del veicolo.
Se necessario, installare la porzione del Dogleg inferiore che è stata rimossa per esporre il componente da sostituire.
Installare la porzione di Carrozzeria esterna che è stata rimossa per esporre il componente da sostituire.
Solo riparazione della sezione del montante cerniere: Installare il dispositivo di fissaggio cerchiato in rosso nella posizione indicata.
- o saldature a punti di installazione
- o rivetti strutturali a strappo, 6,5 mm
Installare Parte esterna parafango.
Eseguire le eventuali operazioni post-riparazione necessarie.
Installare il HV Battery (AWD) (Non-Structural Pack) (Remove and Install).
Installare il Glass - Roof - Fixed (Remove and Replace).
Installare il Carpet - Interior Complete (Remove and Replace).
Installare il Airbag - Curtain - LH (Remove and Replace).
Installare il Insulator - Dash (Remove and Replace).
Installare il Hinge - Liftgate - LH (Remove and Replace).
Installare il Headliner Assembly (Remove and Replace).
Installare il Door - Rear - LH (Remove and Install).
Installare il Door - Front - LH (Remove and Install).
Installare il Vehicle HV Disablement Procedure.
Installare il Fascia - Rear - Upper (Remove and Replace).
Installare il Trim - B-Pillar - Lower - LH (Non-Structural Pack) (Remove and Replace).
Installare il Harness - Body - LH (LHD) (Remove and Replace).
