Parte interna guida telaio anteriore con staffa (sezione anteriore piccola)

Codice modifica: In sospeso NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga detto esplicitamente di farlo. Aggiungere eventuali procedure meccaniche associate e necessarie per eseguire questa procedura.

Informazioni sulla riparazione

Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.
Posizionare correttamente il veicolo su un ponte sollevatore quando si esegue questa procedura.

Elenco parti


Quantità	Descrizione	Immagine / Note
2	M3 FR RAIL INR REINF PLATE CUT ECOAT (parte interna guida telaio anteriore)
1	MY ASY – FRUNK BRKT SVC E-COATED (staffa vano bagagli anteriore)
7	Rivetto strutturale a flangia ad alta resistenza, 6,5 mm

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

Rimuovere il rinforzo interno guida telaio anteriore (sezione).
Rimuovere Staffa vano bagagli anteriore.

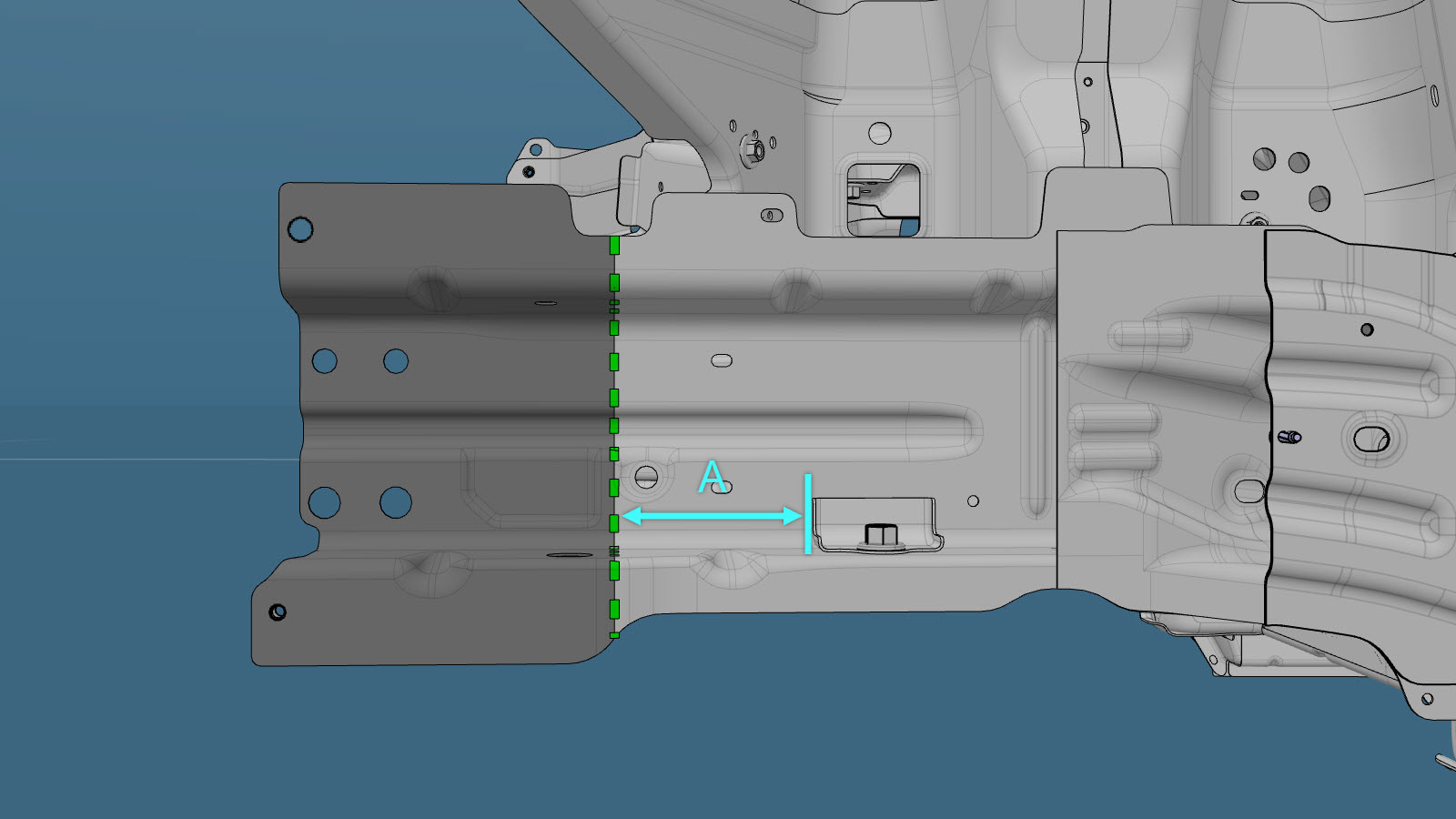

Tagliare il componente originale nelle posizioni indicate.
Linea/punto di riferimento
Linea di taglio
- A = 113 mm

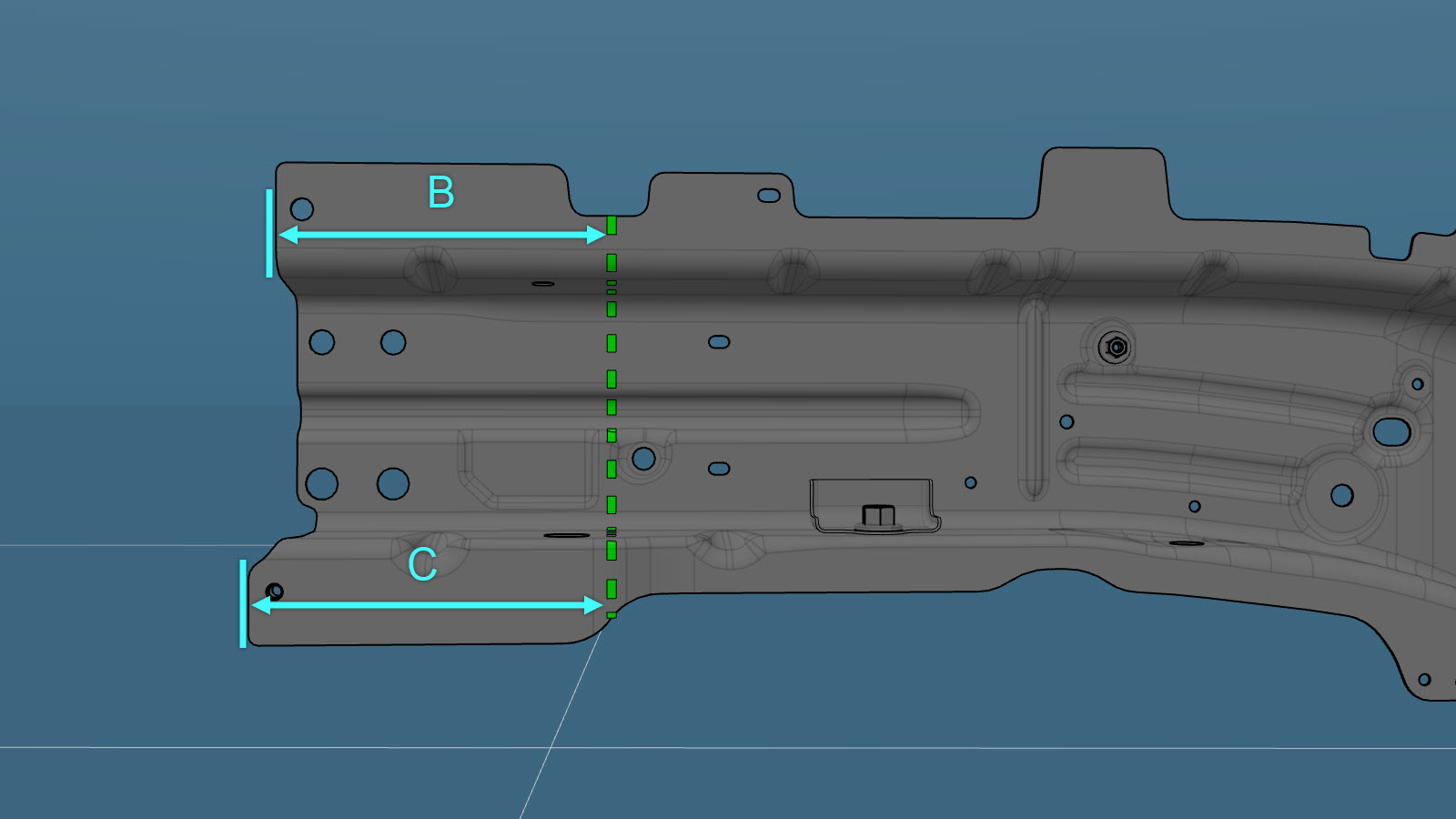

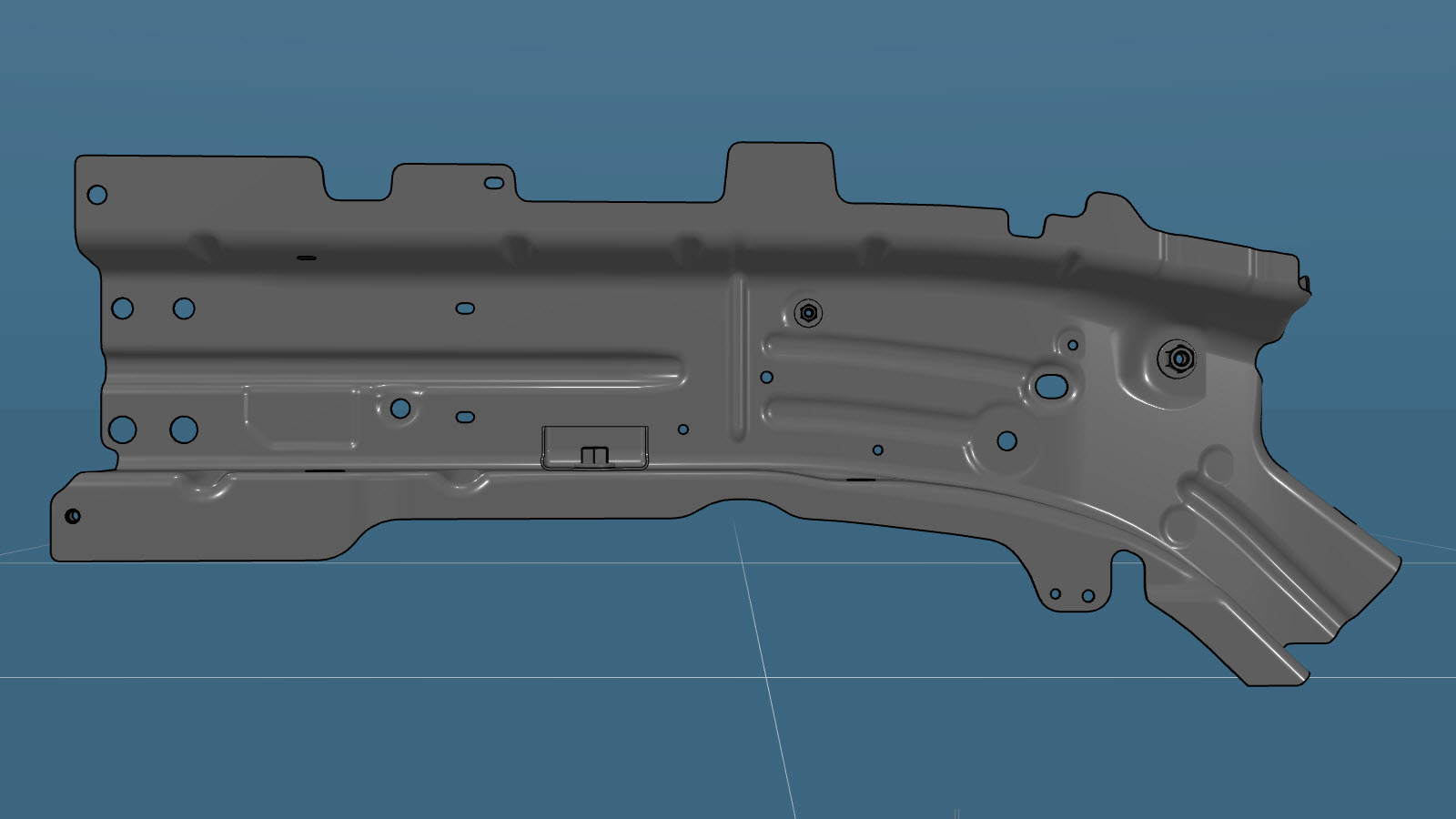

Tagliare la nuova parte interna guida telaio anteriore come indicato di seguito per ottenere il nuovo componente.
Linea/punto di riferimento
Linea di taglio
- B = 177 mm
- C = 189 mm

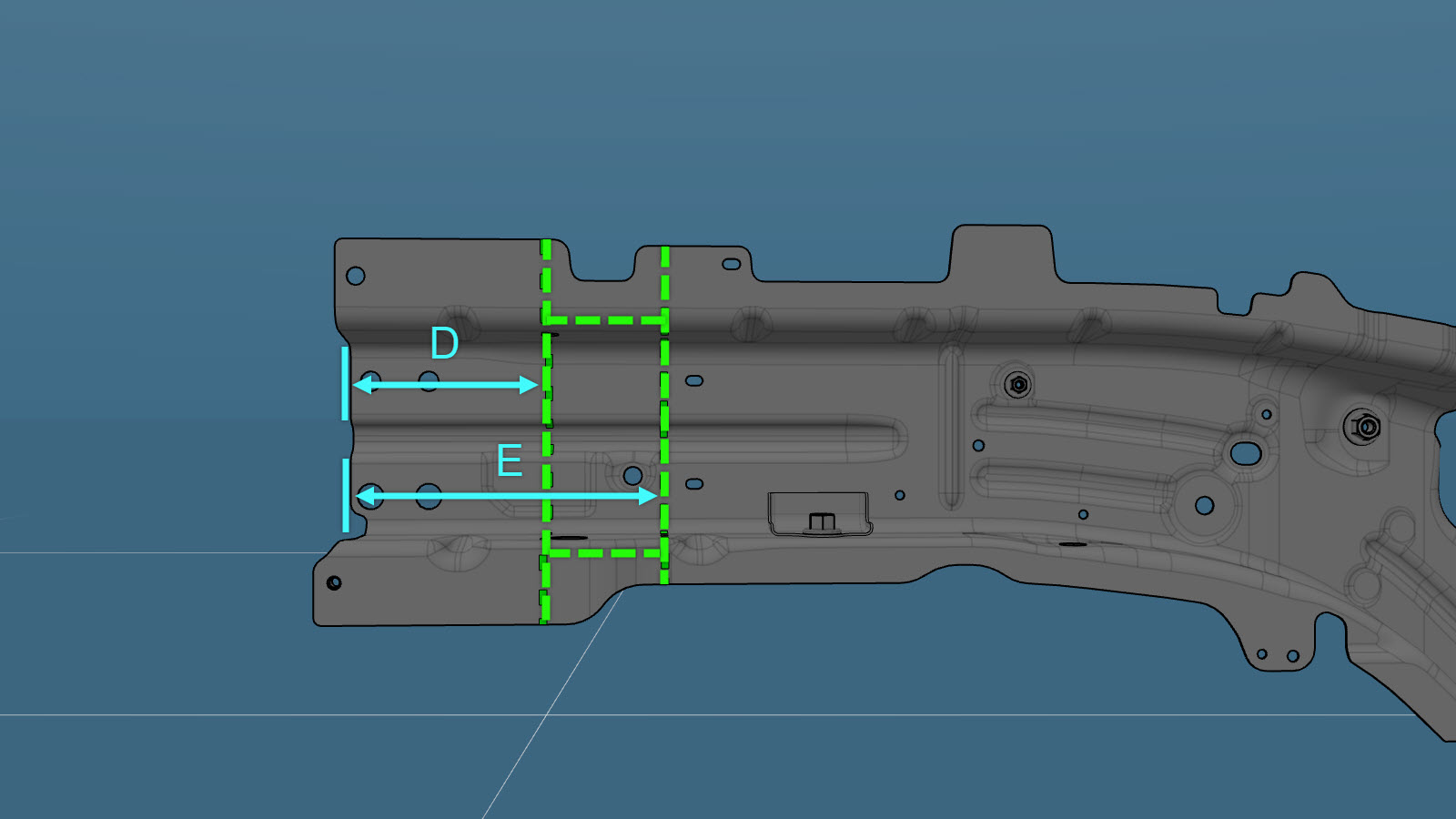

Tagliare la nuova parte esterna guida telaio anteriore come indicato di seguito per creare una piastra di rinforzo.
Linea/punto di riferimento
Linea di taglio
- D = 137 mm
- E = 217 mm
Nota
Tagliare la porzione inferiore della piastra di rinforzo in corrispondenza di un angolo per liberare il rinforzo interno della guida telaio anteriore quando viene installato dopo questa procedura.

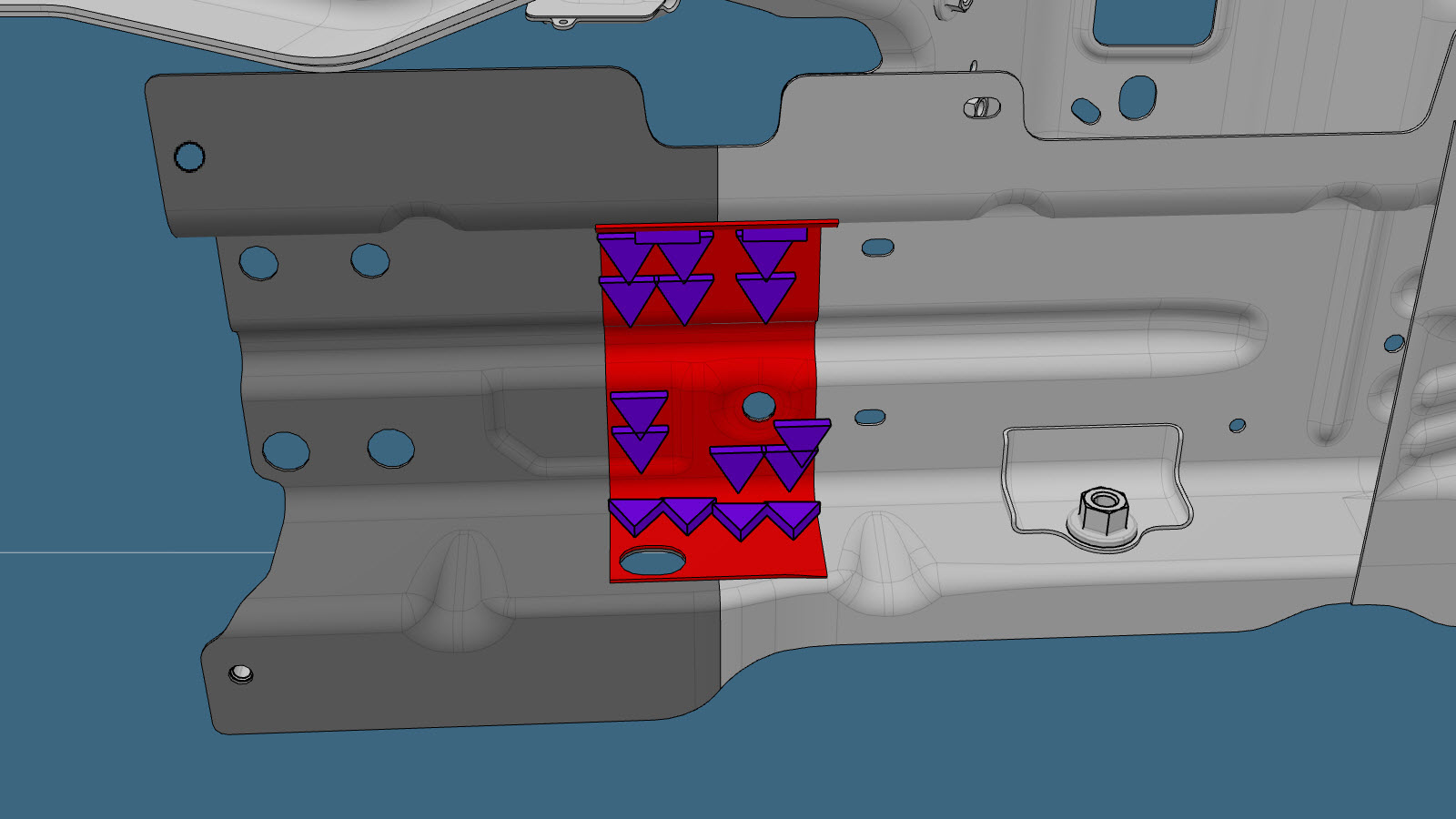

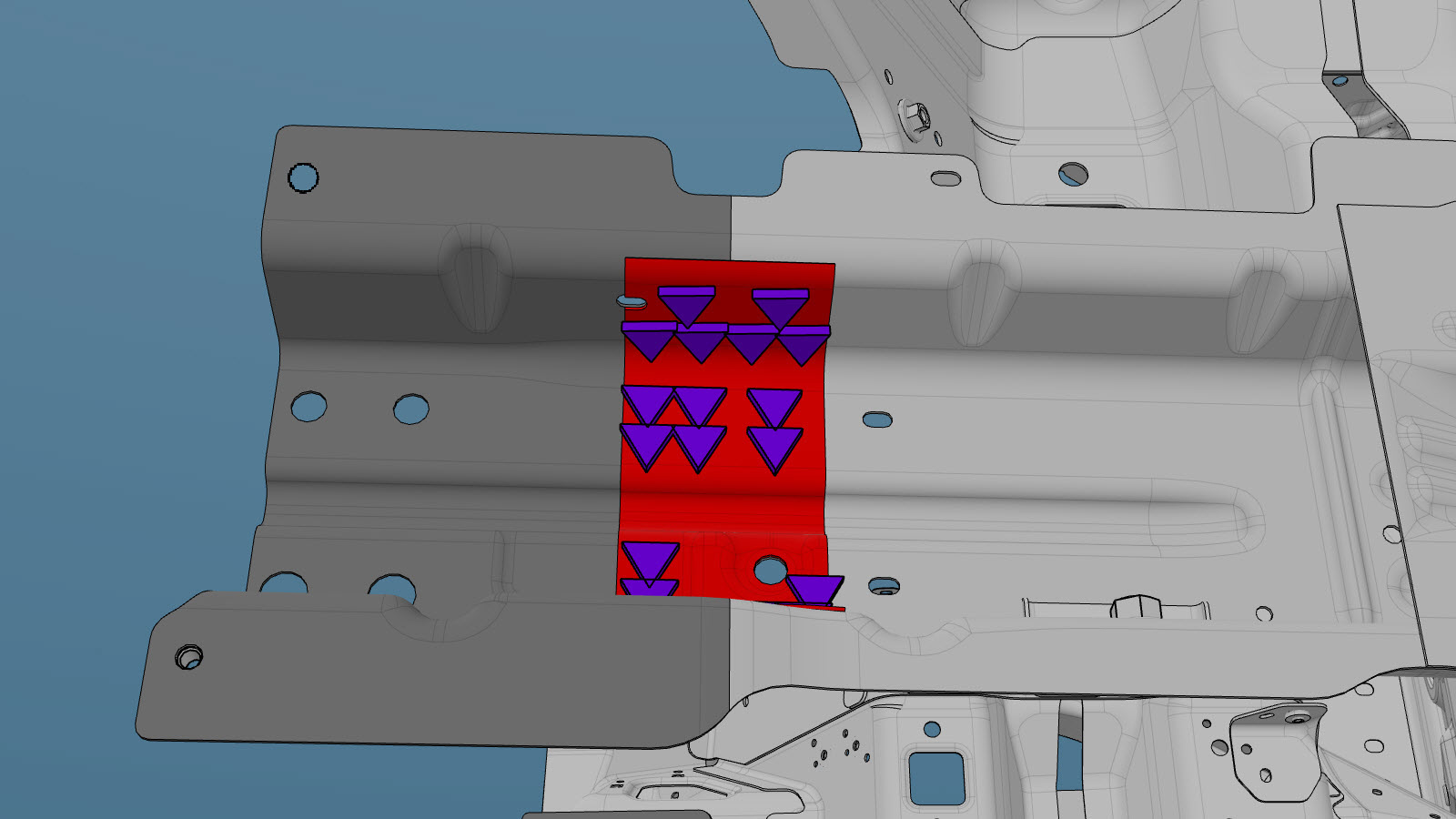

Predisporre l'installazione.

o saldature a punti di installazione
Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
Installare il/i nuovo/i componente/i.
Eseguire una saldatura a punti di tipo a resistenza.
o saldature a punti di installazione
Avvertenza
La mancata osservanza di tutte le precauzioni di sicurezza per la saldatura, incluso l'uso di dispositivi di protezione individuale, potrebbe causare gravi lesioni personali o danni alla proprietà. Solo i tecnici che hanno completato la formazione sulla saldatura approvata da Tesla sono autorizzati a saldare componenti strutturali sui veicoli Tesla.

Avvertenza
Non effettuare saldature su un veicolo Tesla prima di aver eseguito la procedura di isolamento elettrico del veicolo (consultare il Manuale di manutenzione specifico del veicolo per ulteriori informazioni sulla procedura di isolamento elettrico del veicolo). Eventuali operazioni di saldatura su un veicolo Tesla con un sistema ad alta o bassa tensione eccitato potrebbe danneggiare i componenti del veicolo.

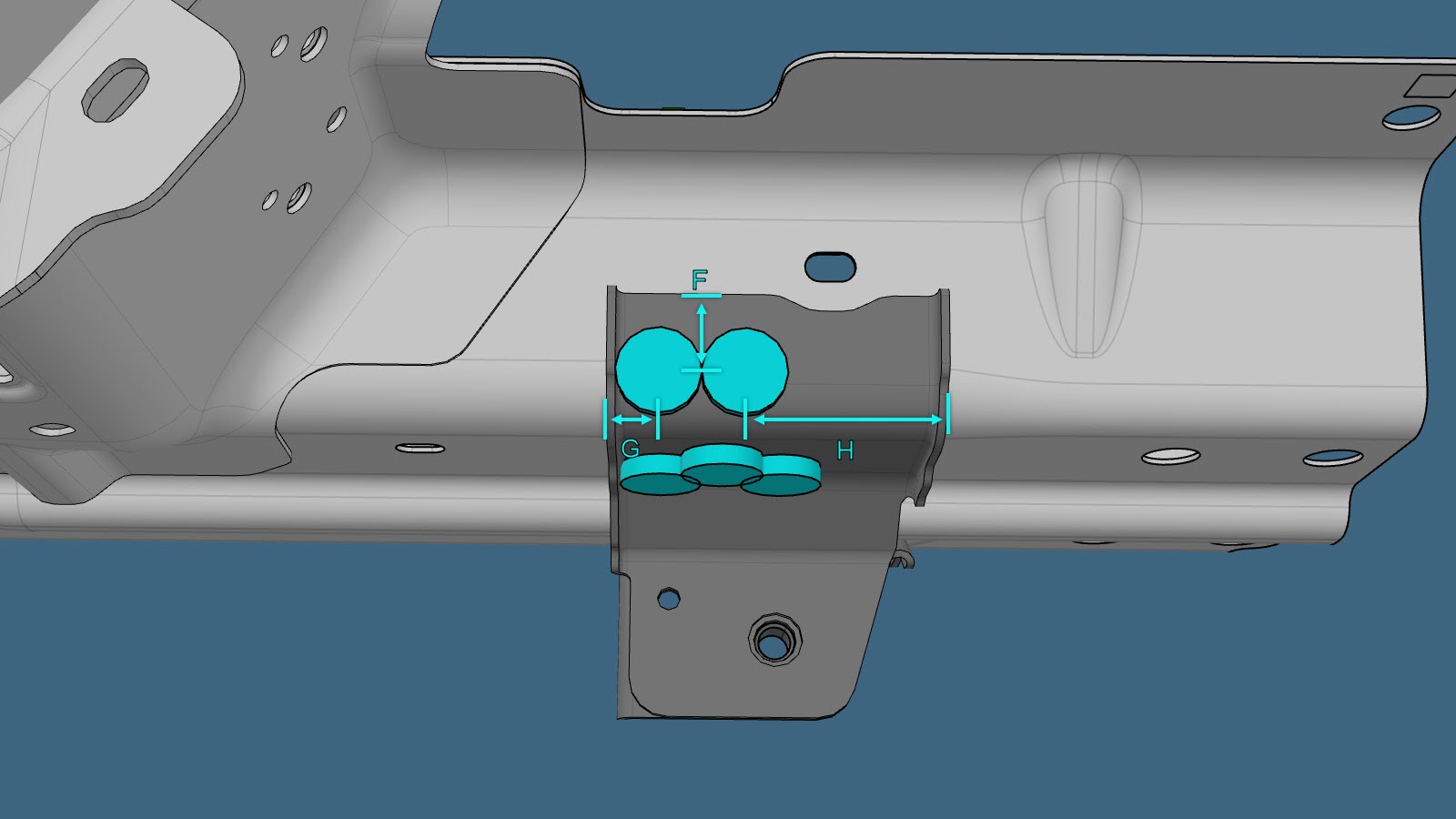

Preparare l'installazione della staffa del vano bagagli anteriore.
Linea/punto di riferimento
o rivetti strutturali ad alta resistenza, 6,5 mm
- F = 19 mm
- G = 11 mm
- H = 45 mm
- I = 27 mm
- J = 34 mm
- K = 26 mm
- L = 40 mm
- M = 20 mm
Applicare adesivo strutturale alle superfici di accoppiamento della staffa del vano bagagli anteriore e della parte interna guida telaio anteriore.
Installare la nuova staffa vano bagagli anteriore.
Installare il rinforzo interno guida telaio anteriore (sezione).
Installare il supporto sottotelaio anteriore (interno).
Eseguire le eventuali operazioni post-riparazione necessarie.
