Scanalatura di scarico vano luce

Codice modifica: 10101820702, 10101820902 NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione e assistenza in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione e assistenza in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga richiesto esplicitamente di farlo. A seconda dei danni al veicolo, potrebbero essere necessarie riparazioni aggiuntive.

Elenco parti

Quantità Descrizione Immagine / Note

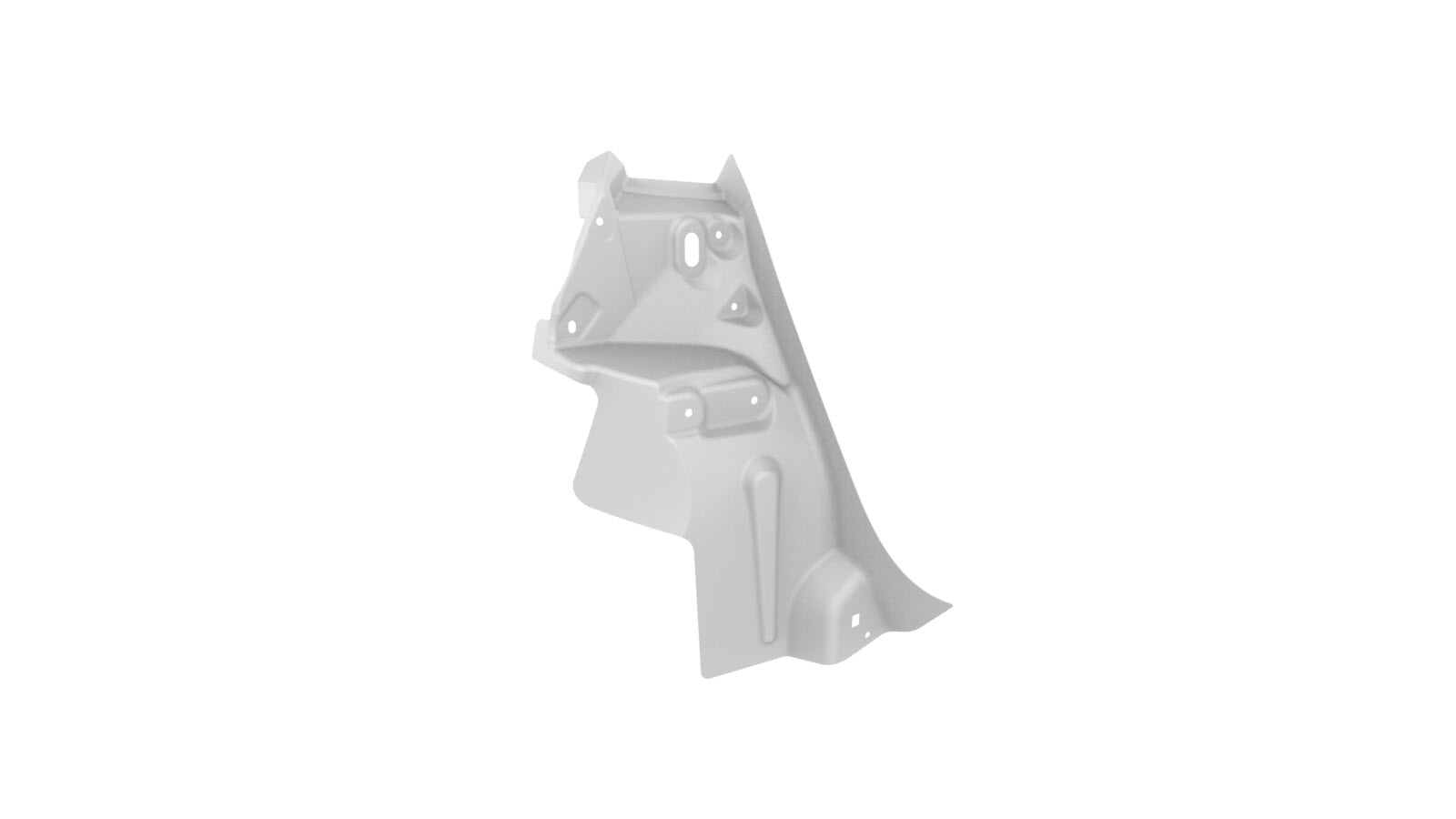

1 LAMP CAN ASSY (Scanalatura di scarico vano luce)

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

  1. Rimuovere Wheelhouse Insulator - Rear - RH (Remove and Replace).
  2. Rimuovere Insulator - Wheelhouse - LH (Remove and Replace).
  3. Rimuovere Reflex Lens - Rear - RH (Remove and Replace).
  4. Rimuovere Vehicle HV Disablement Procedure.
  5. Rimuovere Charge Port (NACS) (Remove and Replace).
  6. Rimuovere Door Assembly - Charge Port (NA) (Remove and Replace).
  7. Rimuovere Seal - Trunk (Remove and Replace).
  8. Rimuovere Bracket - Taillight - LH (Remove and Replace).
  9. Rimuovere Bracket - Rear Wing - LH (Remove and Replace).
  10. Rimuovere Panel Assembly - Rear (Remove and Replace).
  11. Rimuovere il componente originale.
    • o perforazione delle saldature a punti di fabbrica
    Nota
    Durante la perforazione di saldature a punti, utilizzare una punta da trapano che crei un foro delle giuste dimensioni per il dispositivo di fissaggio che sostituirà la saldatura a punti.
    • o saldature a punti di fabbrica

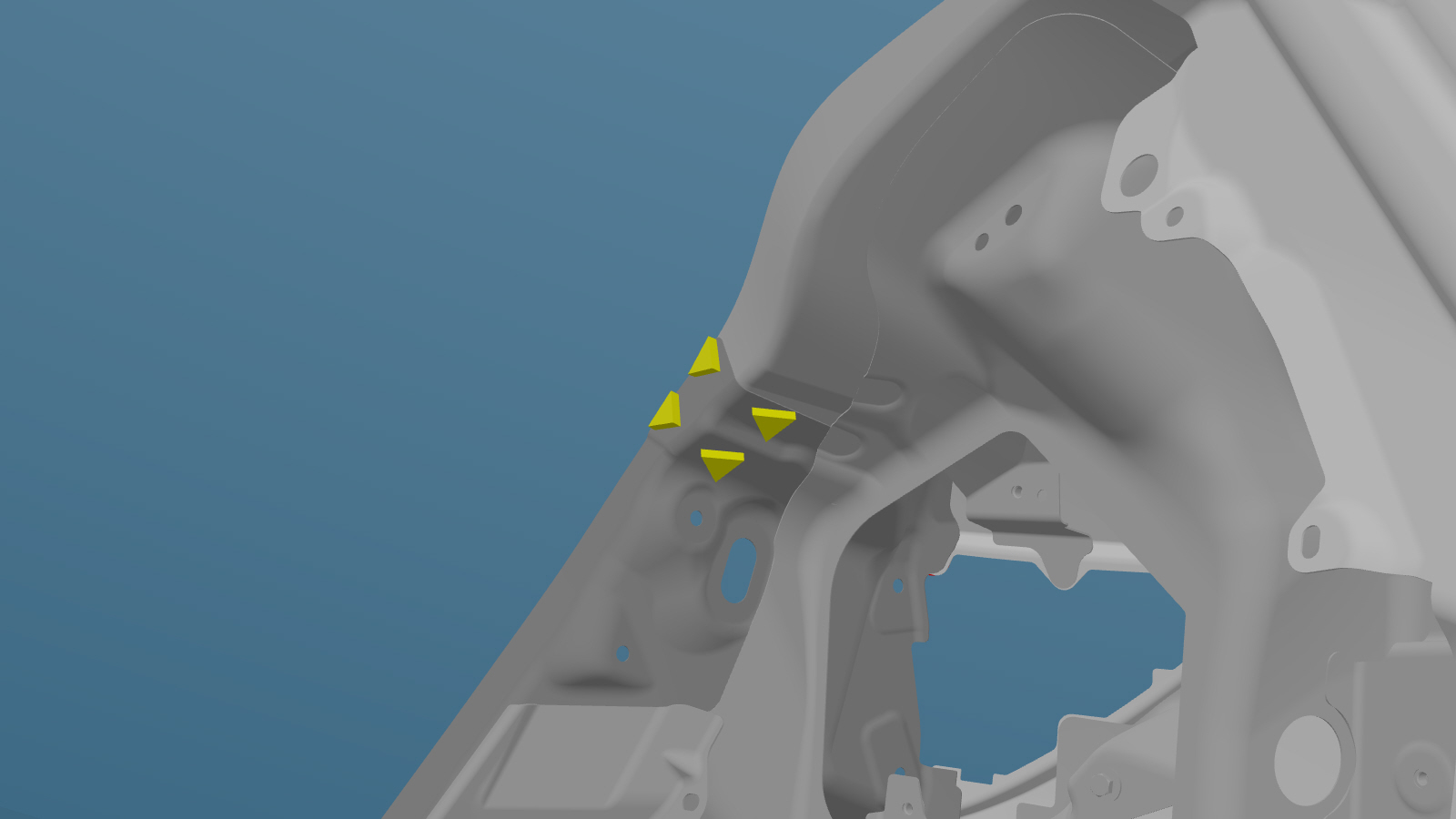

  12. Rimuovere il componente originale.
    • o saldature a punti di fabbrica

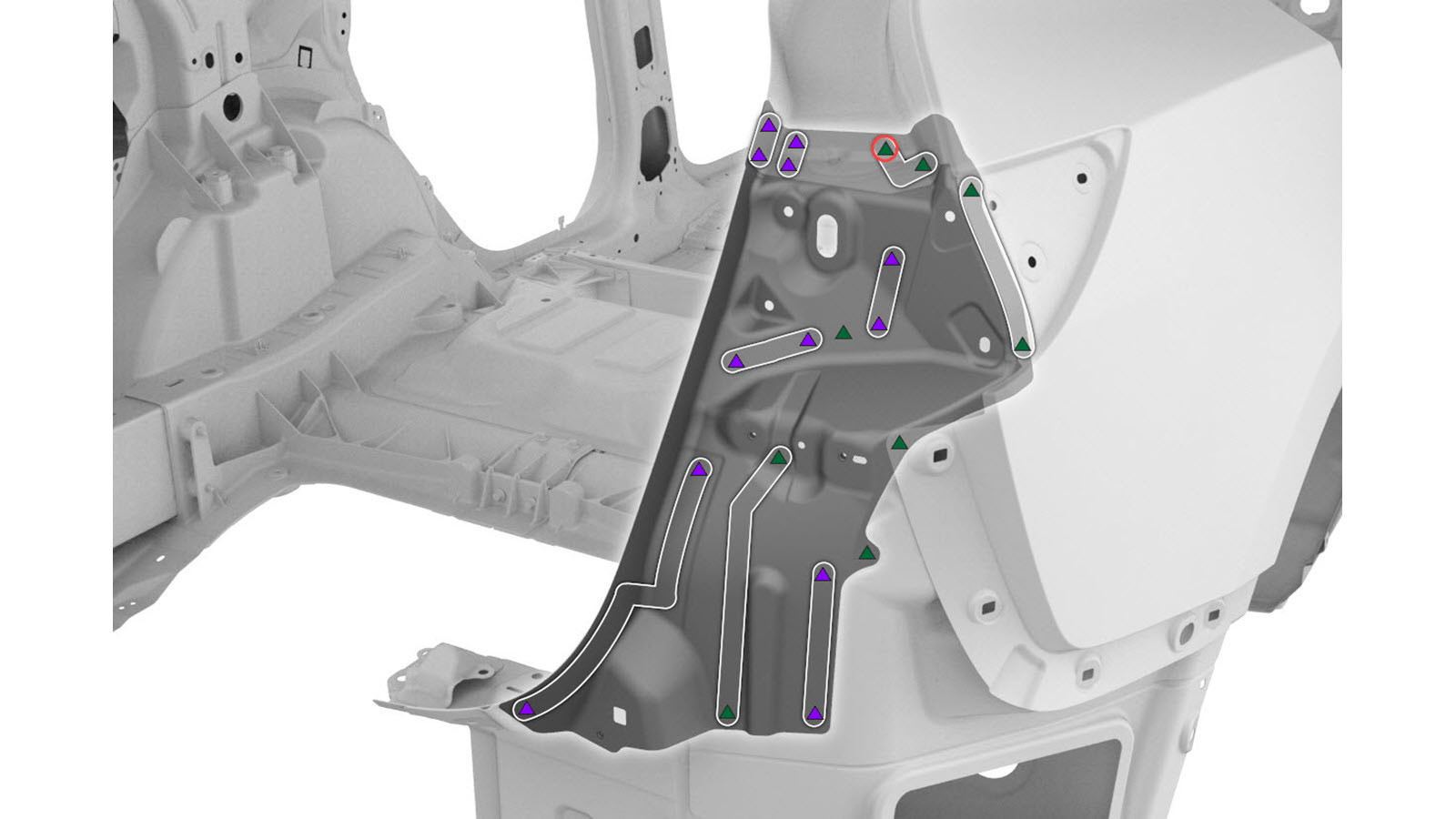

  13. Predisporre l'installazione.
    • o saldature a punti di installazione
    • o saldature a fori in acciaio
    Nota
    Per la saldatura a fori in acciaio cerchiata in rosso, praticare un foro di 6 mm solo sulla scanalatura di scarico vano luce, evitando di forare i pannelli sottostanti.

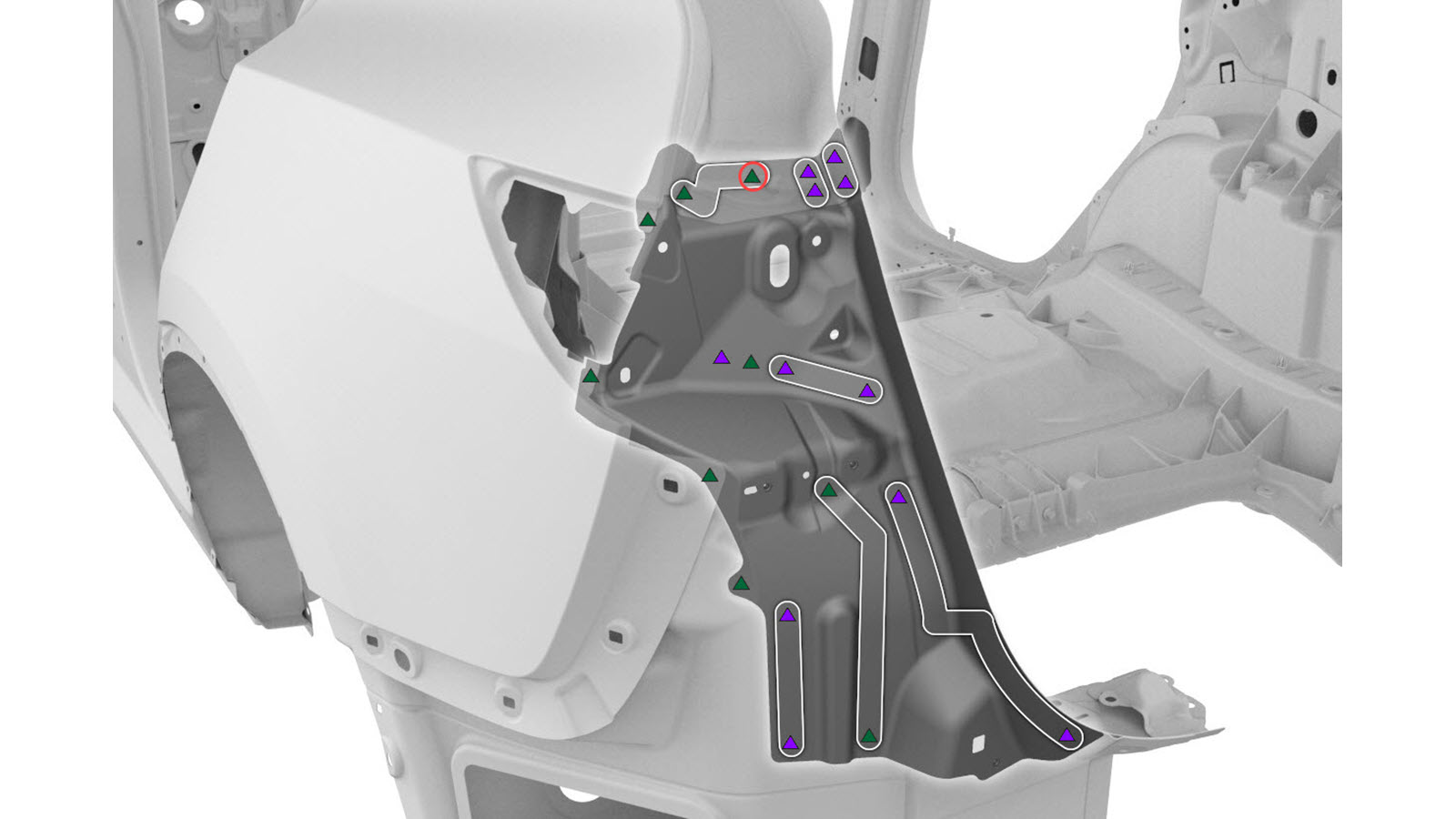

  14. Predisporre l'installazione.
    • o saldature a punti di installazione
    • o saldature a fori in acciaio
    Nota
    Per la saldatura a fori in acciaio cerchiata in rosso, praticare un foro di 6 mm solo sulla scanalatura di scarico vano luce, evitando di forare i pannelli sottostanti.

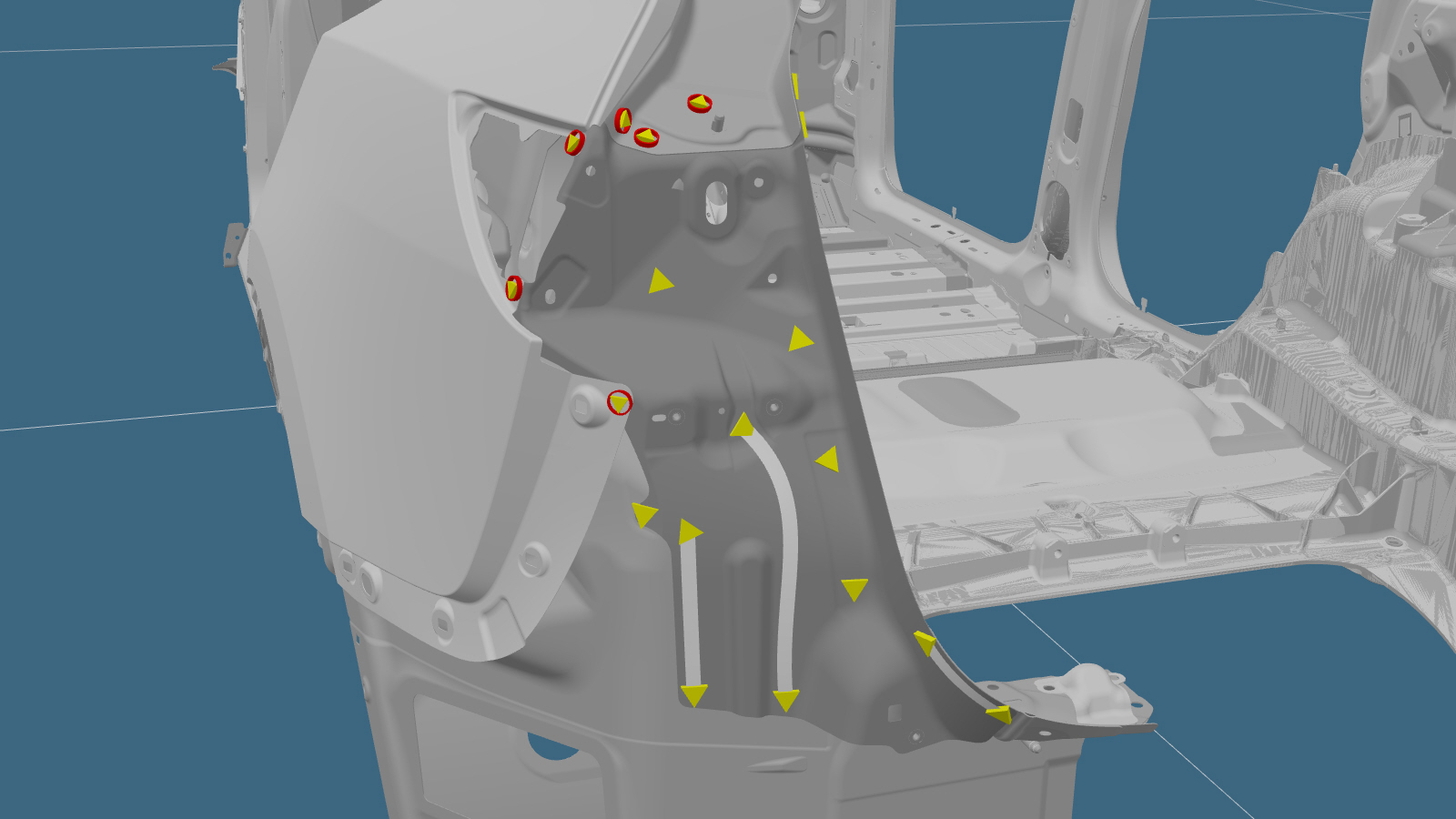

  15. Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
  16. Installare i nuovi componenti.
  17. Eseguire una saldatura a punti di tipo a resistenza.
    • o saldature a punti di installazione
    Avvertenza
    La mancata osservanza di tutte le precauzioni di sicurezza per la saldatura, incluso l'uso di dispositivi di protezione individuale, potrebbe causare gravi lesioni personali o danni alla proprietà. Solo i tecnici che hanno completato la formazione sulla saldatura approvata da Tesla sono autorizzati a saldare componenti strutturali sui veicoli Tesla.
    Avvertenza
    Non effettuare saldature su un veicolo Tesla prima di aver eseguito la procedura di isolamento elettrico del veicolo (consultare il Manuale di manutenzione specifico del veicolo per ulteriori informazioni sulla procedura di isolamento elettrico del veicolo). Eventuali operazioni di saldatura su un veicolo Tesla con un sistema ad alta o bassa tensione eccitato potrebbe danneggiare i componenti del veicolo.
  18. Eseguire una saldatura GMA.
    • o saldature a fori in acciaio
    Avvertenza
    La mancata osservanza di tutte le precauzioni di sicurezza per la saldatura, incluso l'uso di dispositivi di protezione individuale, potrebbe causare gravi lesioni personali o danni alla proprietà. Solo i tecnici che hanno completato la formazione sulla saldatura approvata da Tesla sono autorizzati a saldare componenti strutturali sui veicoli Tesla.
    Avvertenza
    Per mantenere l'integrità in caso di incidente del veicolo, utilizzare esclusivamente fili per saldatura approvati e saldatrici GMA approvate per eseguire una saldatura GMA sui veicoli Tesla. Fare riferimento a Saldatrici e filo per saldatura GMA (gas metal arc) approvati per informazioni sulle saldatrici GMA e sui fili per saldatura GMA approvati.
    Avvertenza
    Non effettuare saldature su un veicolo Tesla prima di aver eseguito la procedura di isolamento elettrico del veicolo (consultare il Manuale di manutenzione specifico del veicolo per ulteriori informazioni sulla procedura di isolamento elettrico del veicolo). Eventuali operazioni di saldatura su un veicolo Tesla con un sistema ad alta o bassa tensione eccitato potrebbe danneggiare i componenti del veicolo.
    Nota
    Prima di eseguire la saldatura GMA, effettuare una saldatura di prova utilizzando del materiale dello stesso calibro e tipo per assicurarsi che le impostazioni dell'attrezzatura di saldatura diano un risultato soddisfacente.
  19. Eseguire le eventuali operazioni post-riparazione necessarie.
  20. Installare il Panel Assembly - Rear (Remove and Replace).
  21. Installare il Bracket - Rear Wing - LH (Remove and Replace).
  22. Installare il Bracket - Taillight - LH (Remove and Replace).
  23. Installare il Seal - Trunk (Remove and Replace).
  24. Installare il Door Assembly - Charge Port (NA) (Remove and Replace).
  25. Installare il Charge Port (NACS) (Remove and Replace).
  26. Installare il Vehicle HV Disablement Procedure.
  27. Installare il Reflex Lens - Rear - RH (Remove and Replace).
  28. Installare il Insulator - Wheelhouse - LH (Remove and Replace).
  29. Installare il Wheelhouse Insulator - Rear - RH (Remove and Replace).
