Traversa cruscotto

Codice modifica: 10101023602 NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione e assistenza in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione e assistenza in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga richiesto esplicitamente di farlo. A seconda dei danni al veicolo, potrebbero essere necessarie riparazioni aggiuntive.

Informazioni sulla riparazione

Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.
Questa procedura può essere completata senza utilizzare un ponte sollevatore.

Elenco parti


Quantità	Descrizione	Immagine / Note

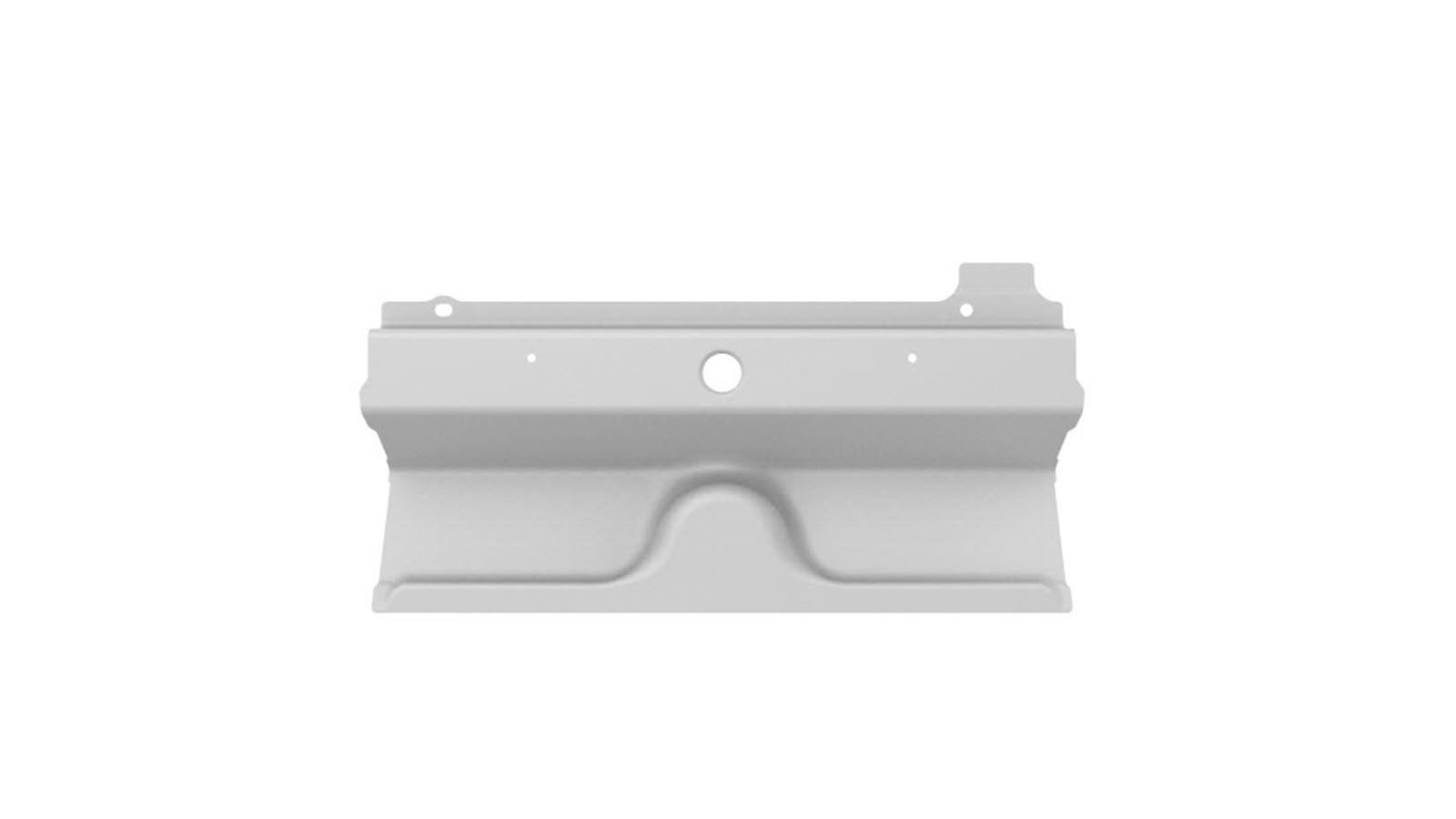

1	ASY - M3S DASH CROSSMEMBER SFM (traversa cruscotto)
31	Rivetto strutturale a strappo, 6,5 mm

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

Rimuovere Hydraulic Control Unit (HCU) - Brake (Non-Structural Pack) (Remove and Replace).
Rimuovere Supermanifold (Remove and Replace).
Rimuovere Subframe Assembly - Front (RWD) (Remove and Install).
Rimuovere HV Battery (AWD) (Non-Structural Pack) (Remove and Replace).
Rimuovere Insulator - Dash (Remove and Replace).

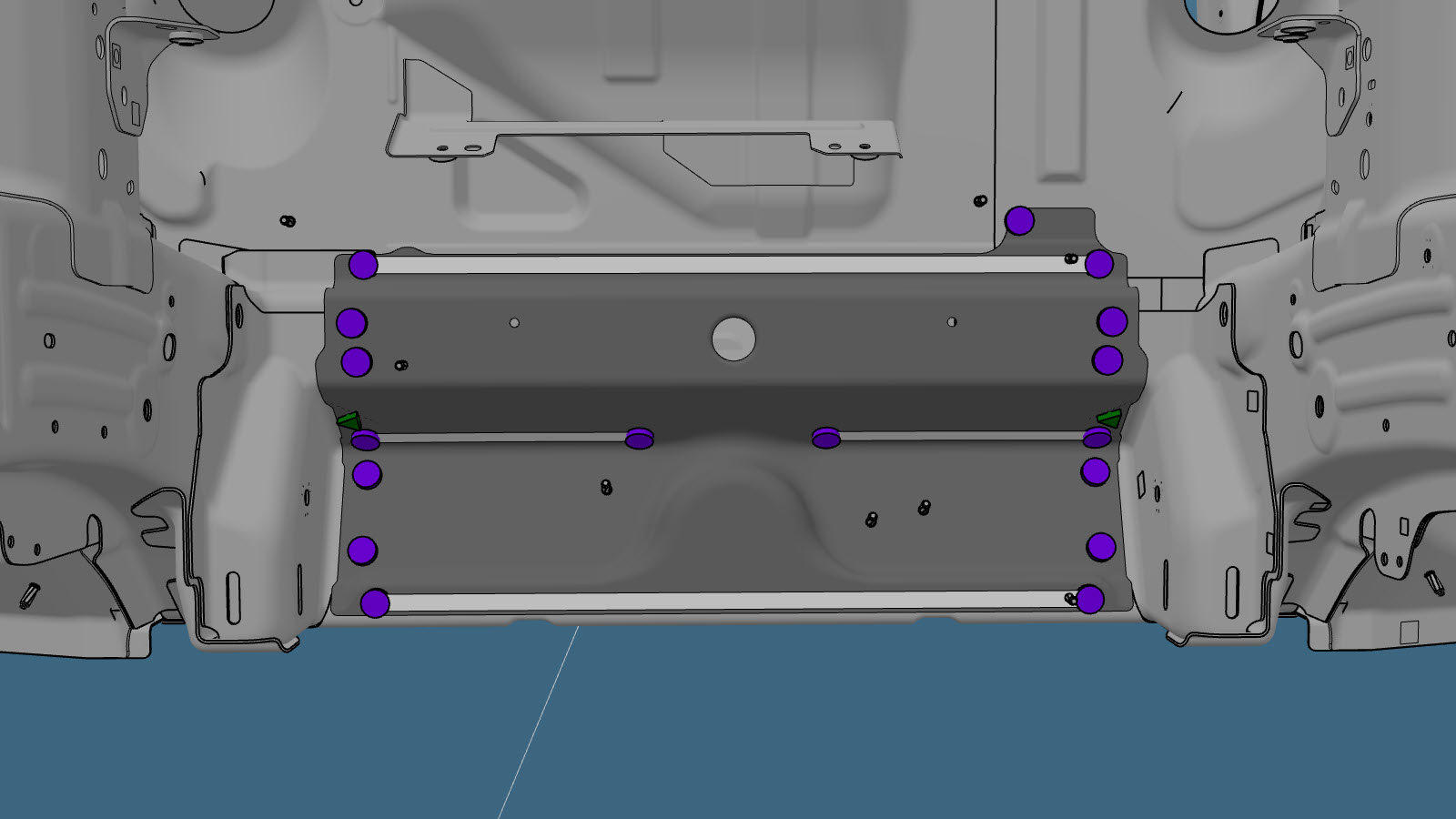

Rimuovere il componente originale.
- o saldature a punti di fabbrica

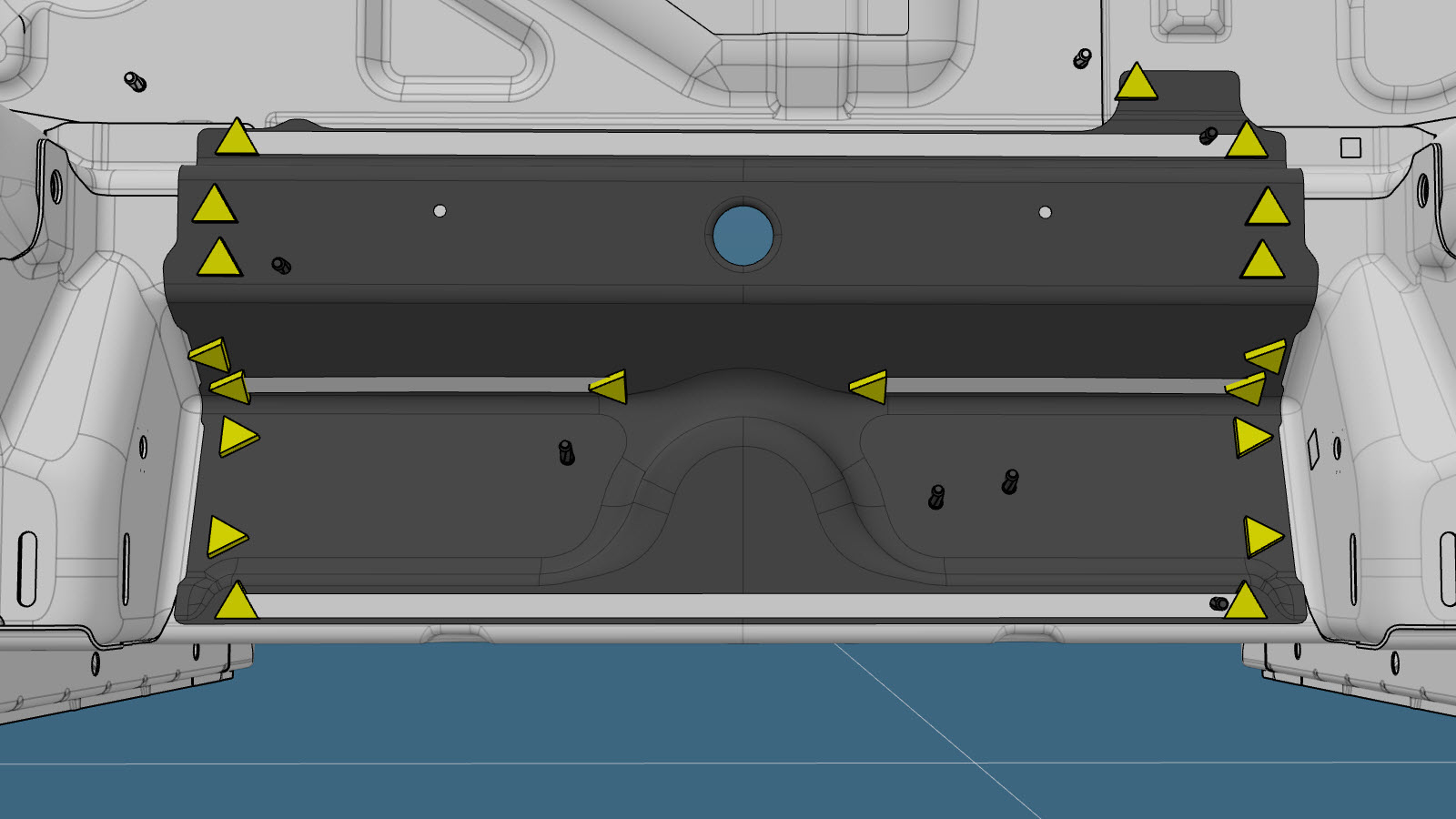

Predisporre l'installazione.
- o rivetti strutturali a strappo, 6,5 mm
- o saldature a fori in acciaio
Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
Installare i nuovi componenti.
Eseguire una saldatura GMA.
- o saldature a fori in acciaio
Avvertenza
La mancata osservanza di tutte le precauzioni di sicurezza per la saldatura, incluso l'uso di dispositivi di protezione individuale, potrebbe causare gravi lesioni personali o danni alla proprietà. Solo i tecnici che hanno completato la formazione sulla saldatura approvata da Tesla sono autorizzati a saldare componenti strutturali sui veicoli Tesla.

Avvertenza
Per mantenere l'integrità in caso di incidente del veicolo, utilizzare esclusivamente fili per saldatura approvati e saldatrici GMA approvate per eseguire una saldatura GMA sui veicoli Tesla. Fare riferimento a Saldatrici e filo per saldatura GMA (gas metal arc) approvati per informazioni sulle saldatrici GMA e sui fili per saldatura GMA approvati.

Avvertenza
Non effettuare saldature su un veicolo Tesla prima di aver eseguito la procedura di isolamento elettrico del veicolo (consultare il Manuale di manutenzione specifico del veicolo per ulteriori informazioni sulla procedura di isolamento elettrico del veicolo). Eventuali operazioni di saldatura su un veicolo Tesla con un sistema ad alta o bassa tensione eccitato potrebbe danneggiare i componenti del veicolo.

Nota
Prima di eseguire la saldatura GMA, effettuare una saldatura di prova utilizzando del materiale dello stesso calibro e tipo per assicurarsi che le impostazioni dell'attrezzatura di saldatura diano un risultato soddisfacente.
Eseguire le eventuali operazioni post-riparazione necessarie.
Installare il Insulator - Dash (Remove and Replace).
Installare il HV Battery (AWD) (Non-Structural Pack) (Remove and Replace).
Installare il Subframe Assembly - Front (RWD) (Remove and Install).
Installare il Supermanifold (Remove and Replace).
Installare il Hydraulic Control Unit (HCU) - Brake (Non-Structural Pack) (Remove and Replace).
