Gruppo rinforzo cruscotto

Informazioni sulla riparazione

Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.
Questa procedura può essere completata senza utilizzare un ponte sollevatore.

Elenco parti


Quantità	Descrizione	Immagine / Note
1	ASY - DASH WITH COWL LOWER AND TOEBOARD (gruppo rinforzo cruscotto con parte inferiore mascherina e poggiapiede)
1	BUTYL FOIL PATCH 300X150x2MM (nastro sigillante in lamina butilica)	Numero parte Tesla 1004969-00-A.
66	Rivetto strutturale a flangia ad alta resistenza, 6,5 mm
33	Rivetto, 4,8 mm
12	Rivetto svasato, 4,8 mm, corto
4	Rivetto strutturale svasato, 6,5 mm
19	Rivetto svasato, 4,8 mm, lungo
13	Rivetto strutturale a strappo, 6,5 mm

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

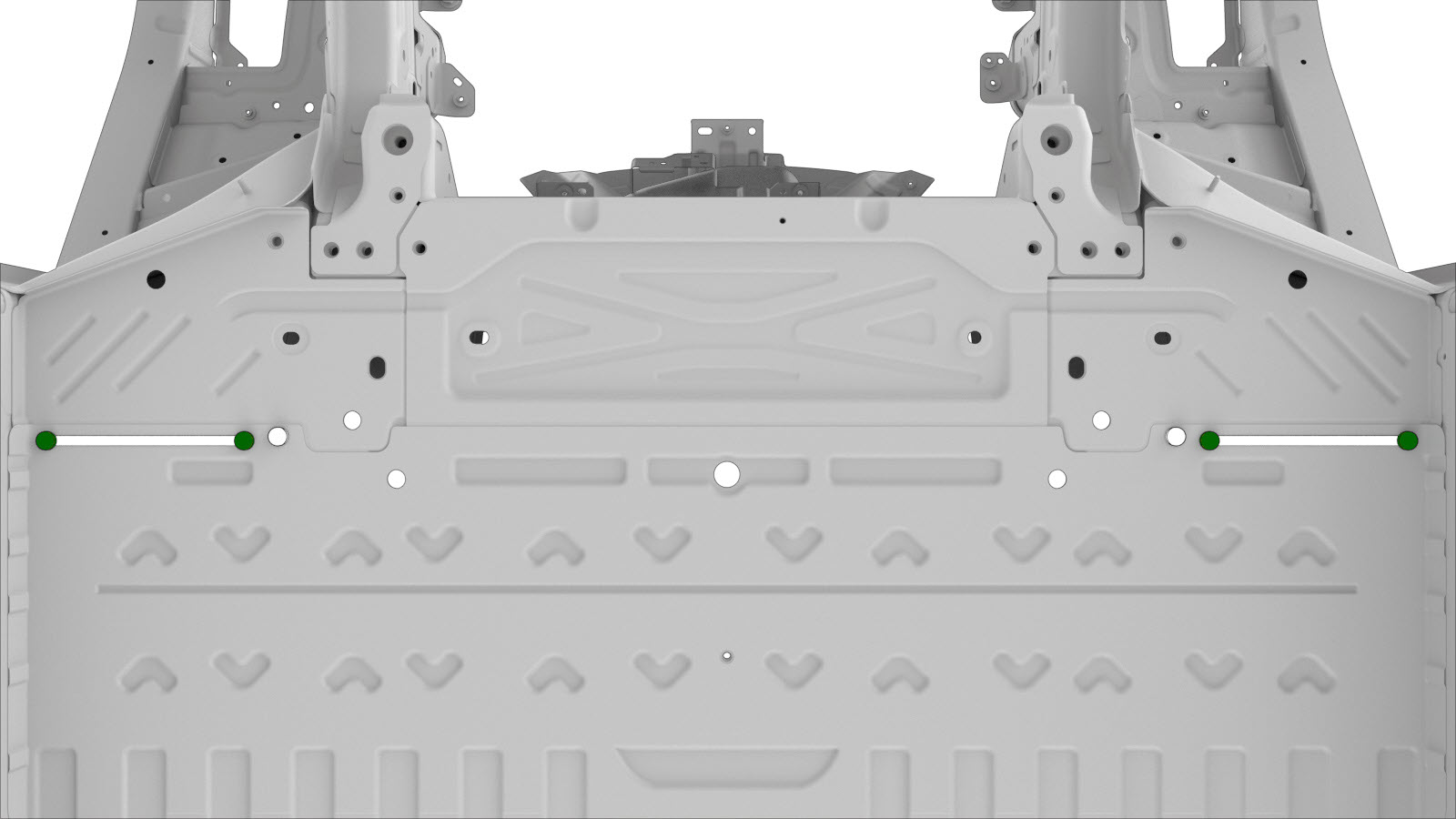

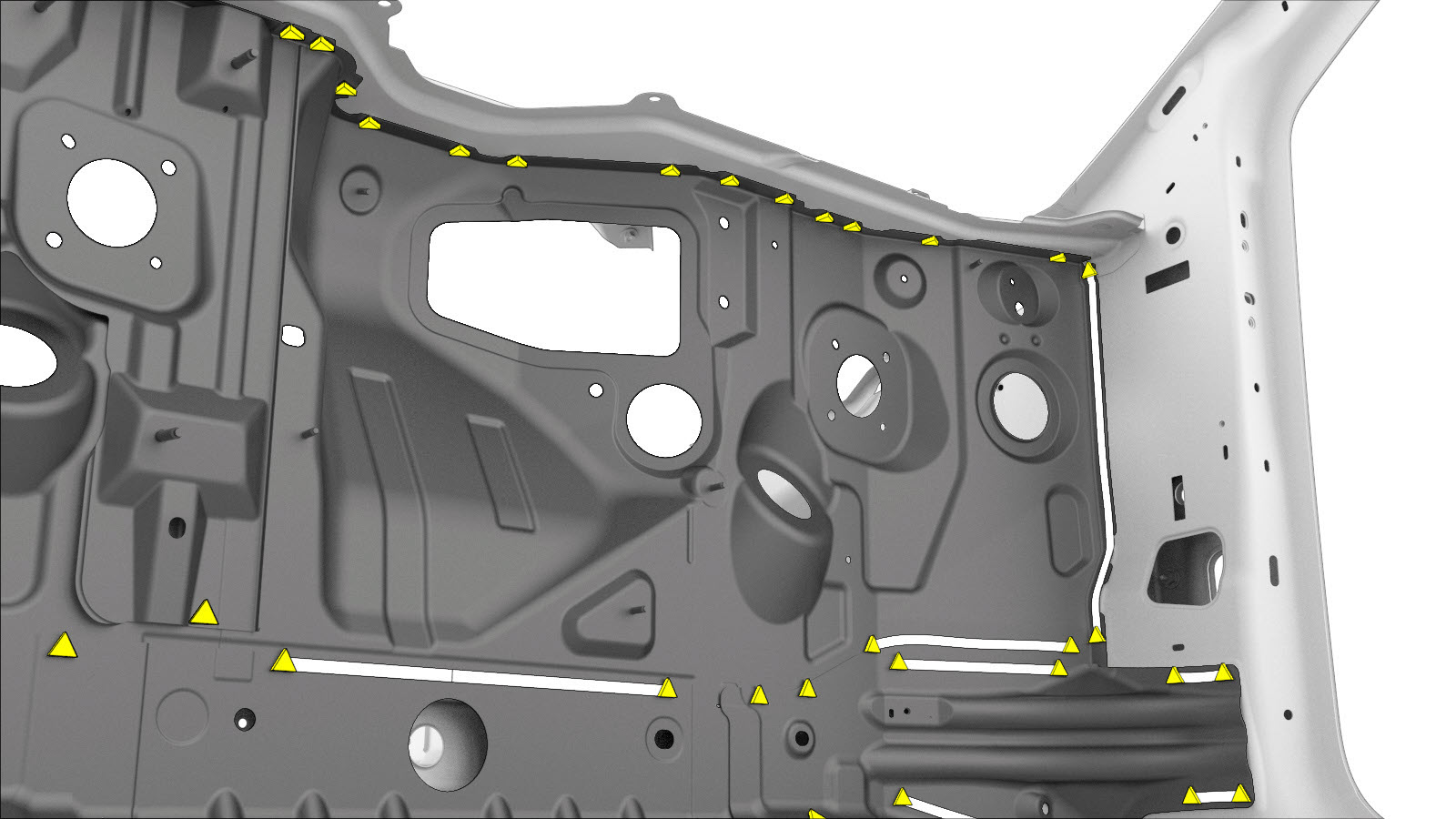

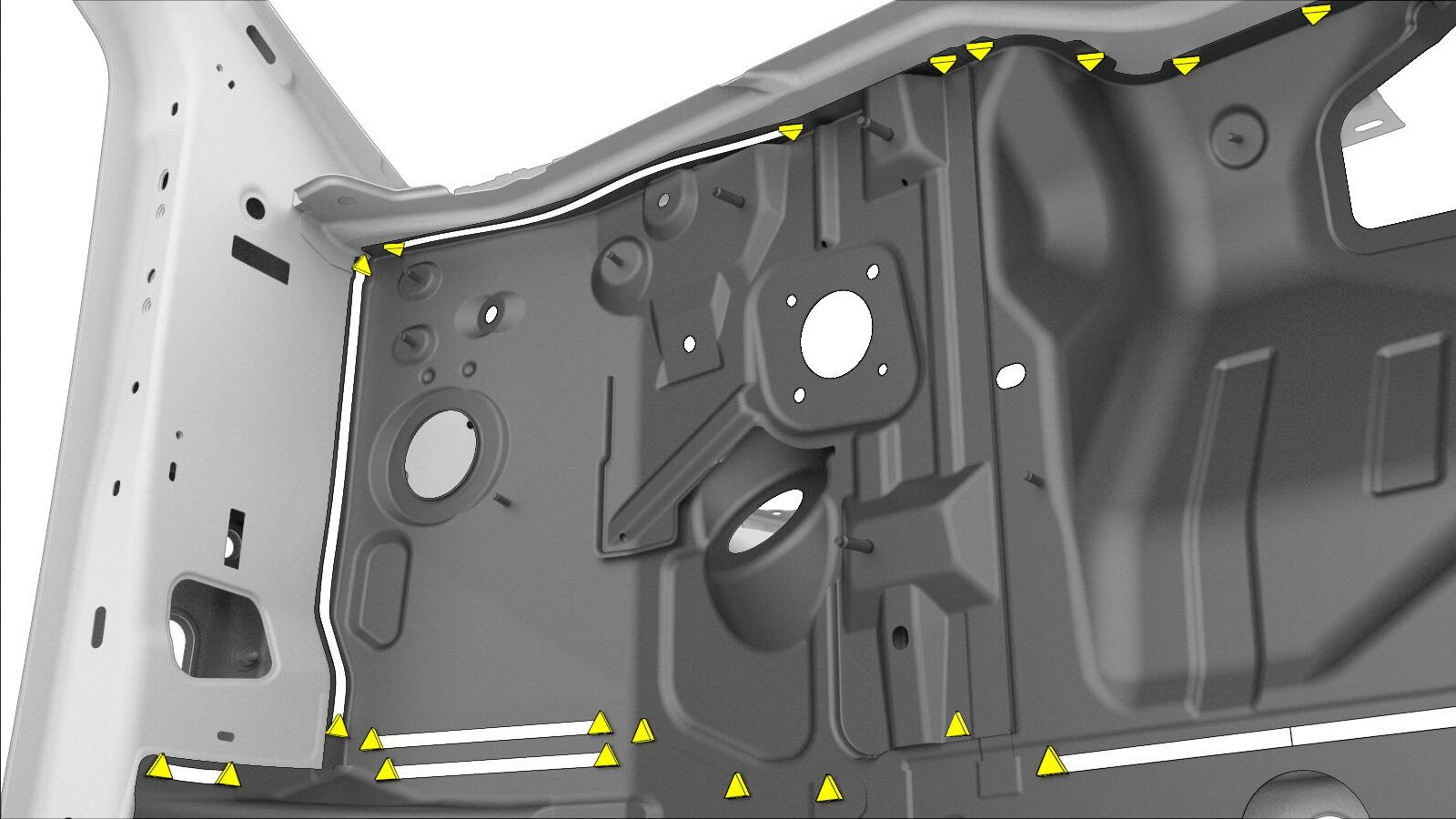

Rimuovere il componente originale.
o saldature a punti di fabbrica

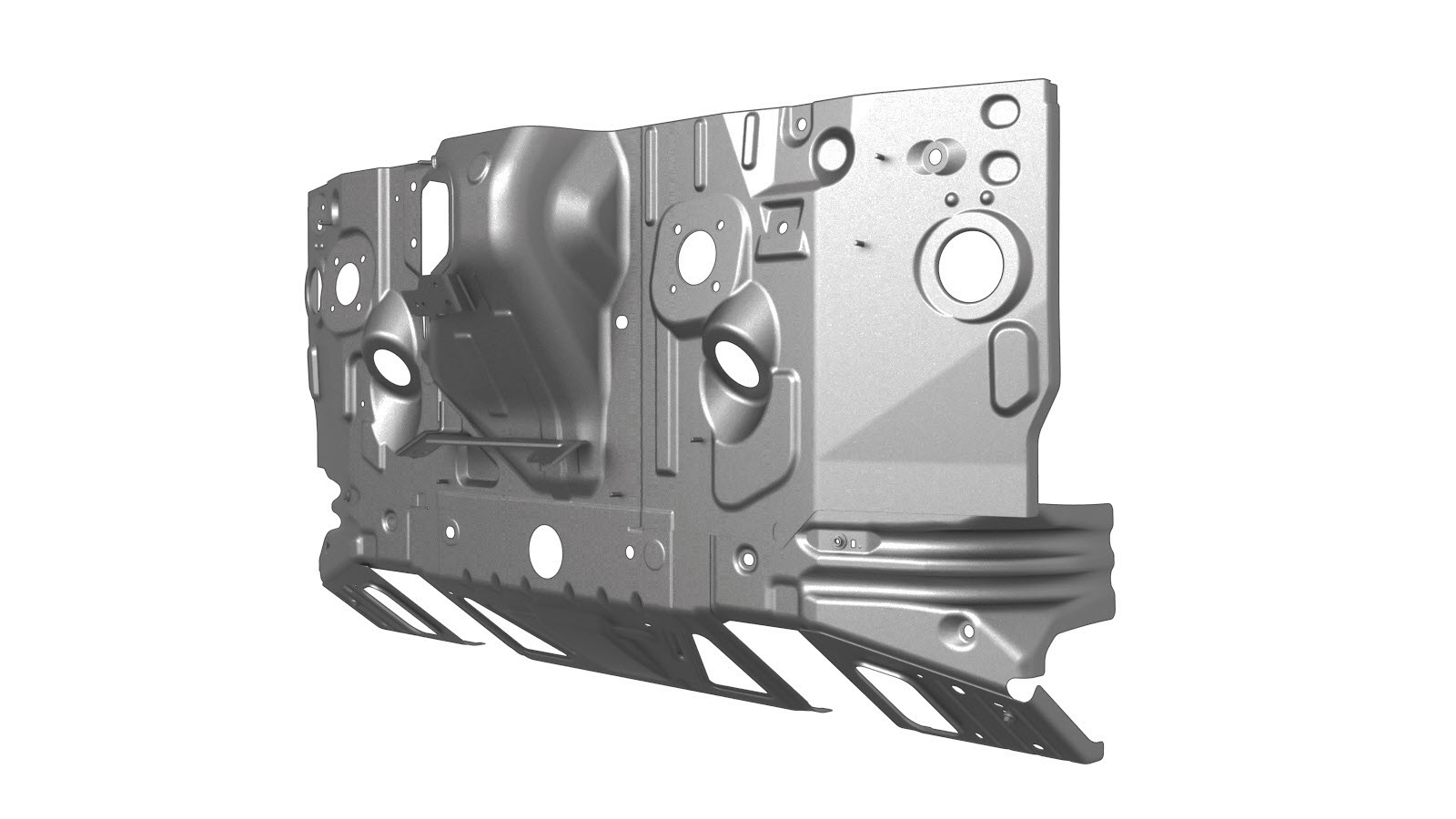

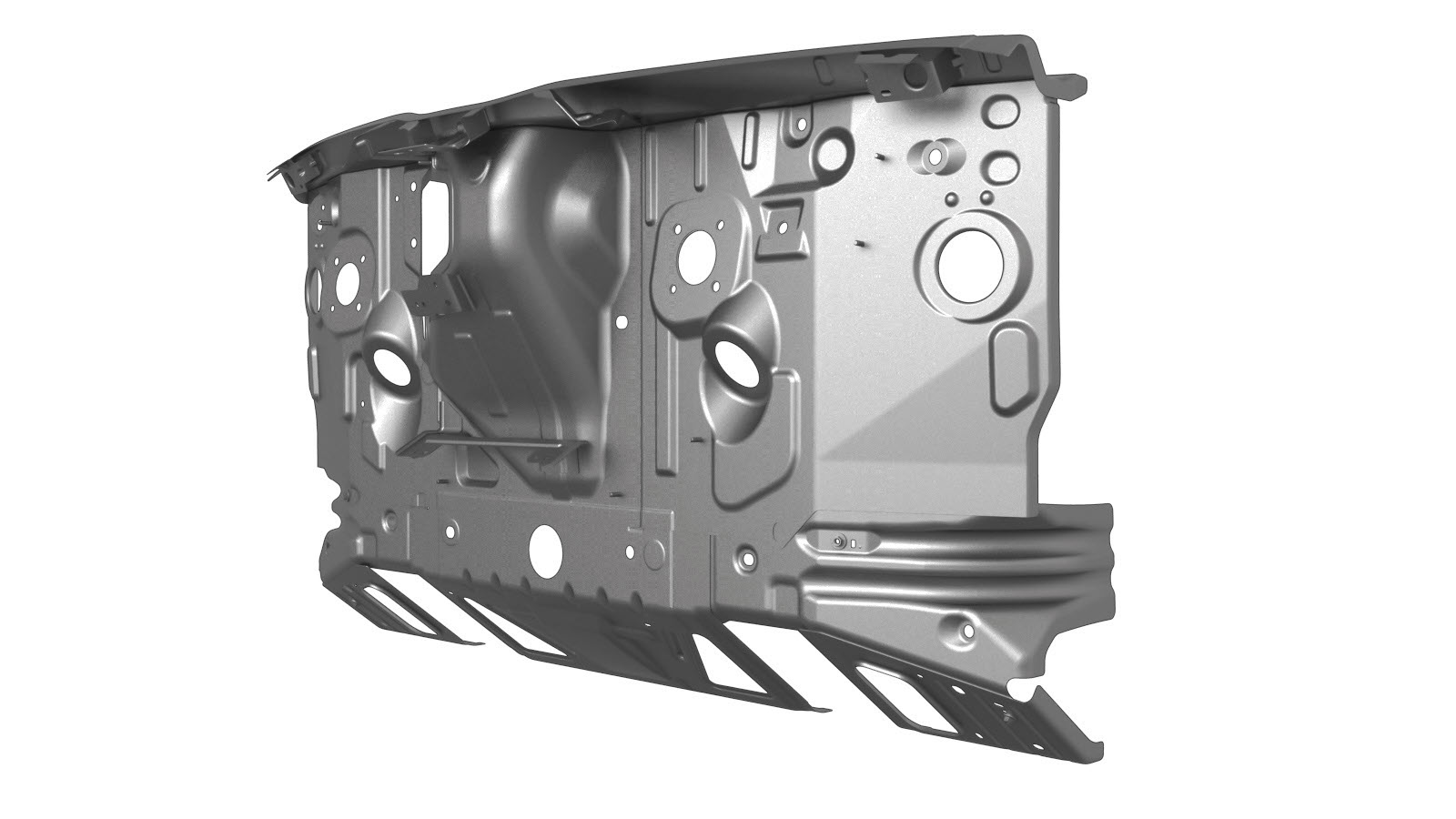

Rimuovere il gruppo rinforzo cruscotto dalla parte di ricambio del gruppo cruscotto con parte inferiore mascherina e poggiapiede.

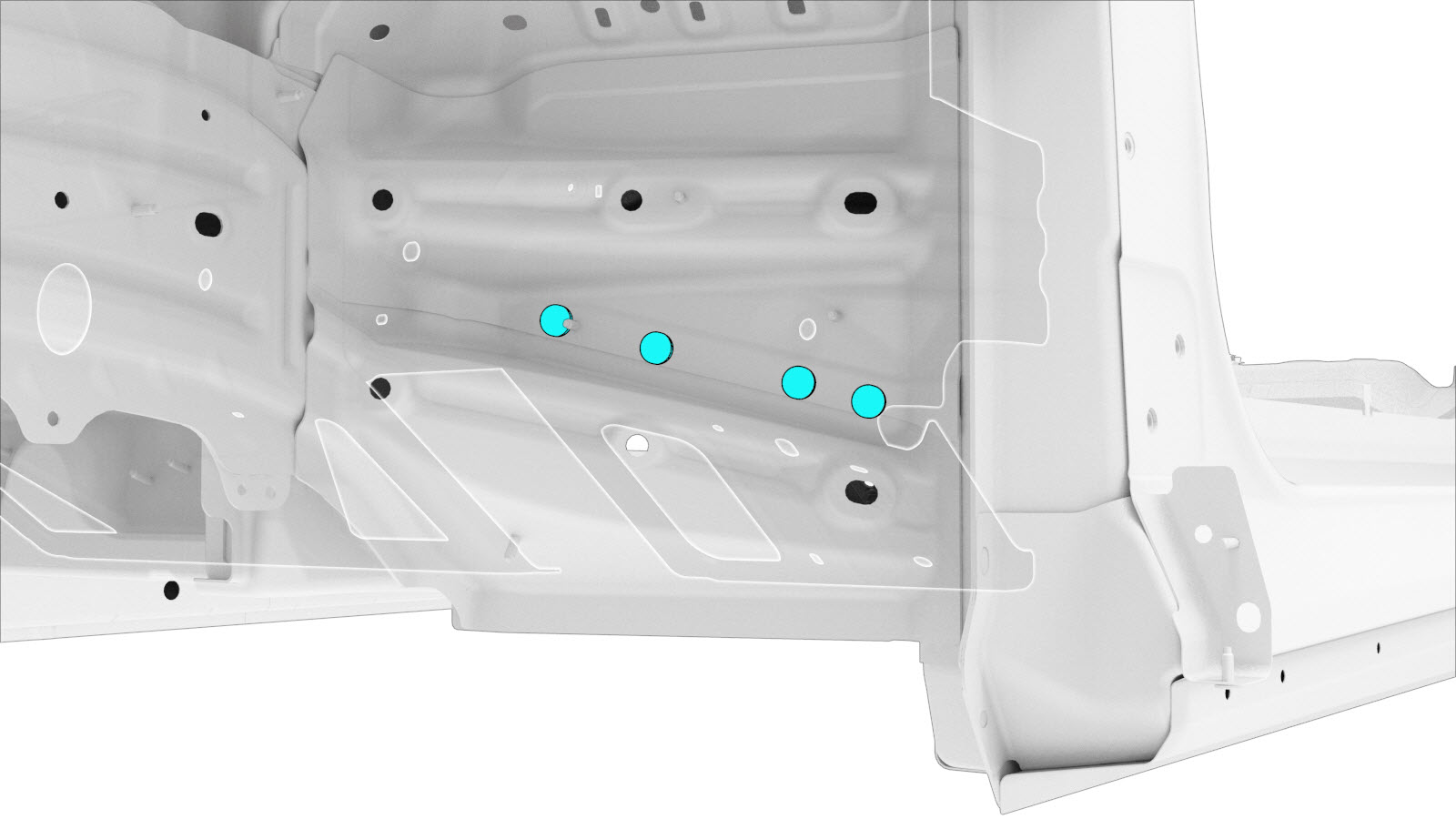

Predisporre l'installazione.
Nota

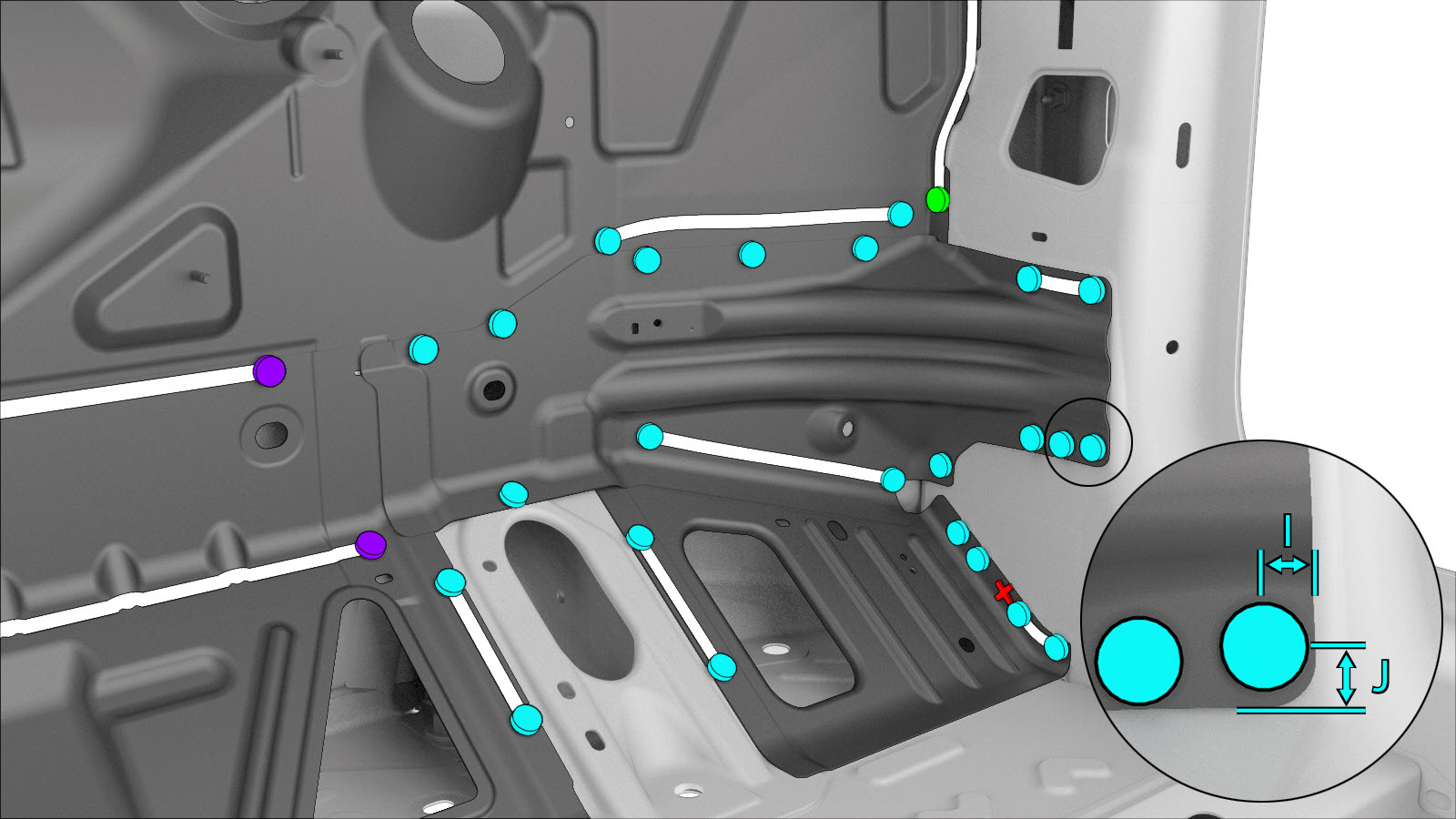

Una X rossa indica la posizione in cui un dispositivo di fissaggio installato in fabbrica non viene sostituito.

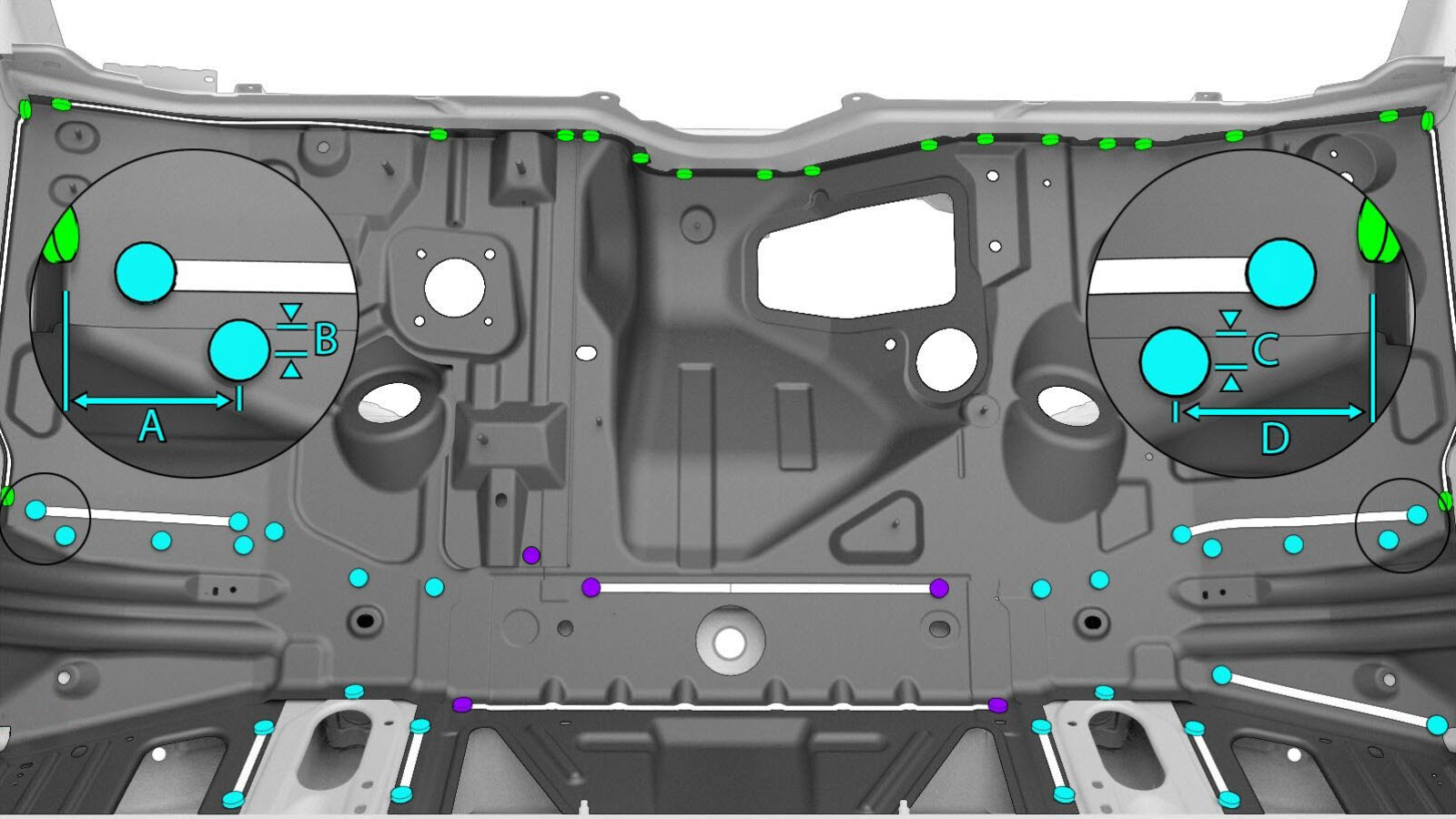

o rivetti strutturali ad alta resistenza, 6,5 mm
- A = 51 mm.
- B = 7 mm.
- C = 8 mm.
- D = 51 mm.

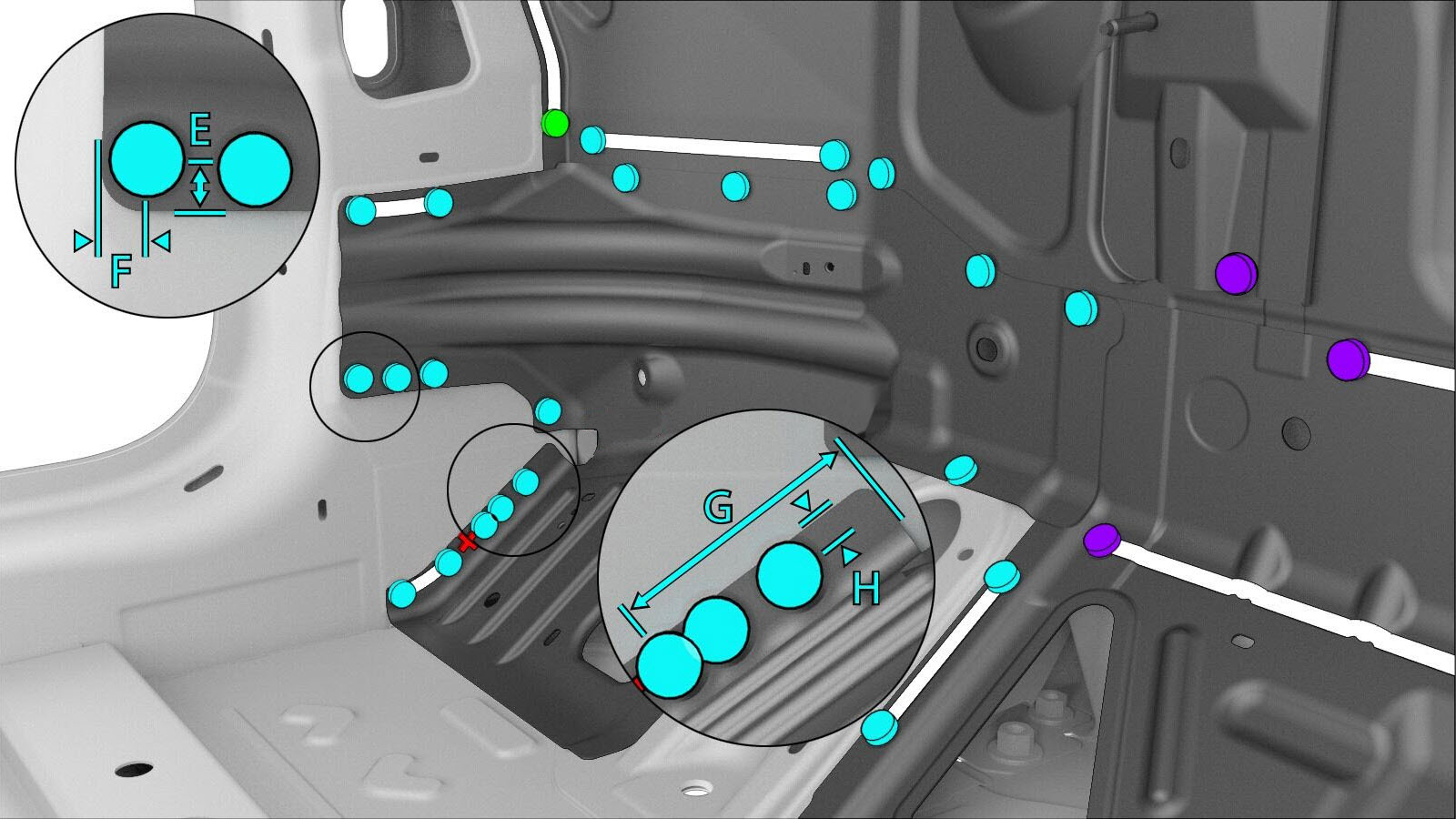

- E = 14 mm.
- F = 12 mm.
- G = 75 mm.
- H = 8 mm.
- I = 11 mm.
- J = 14 mm.

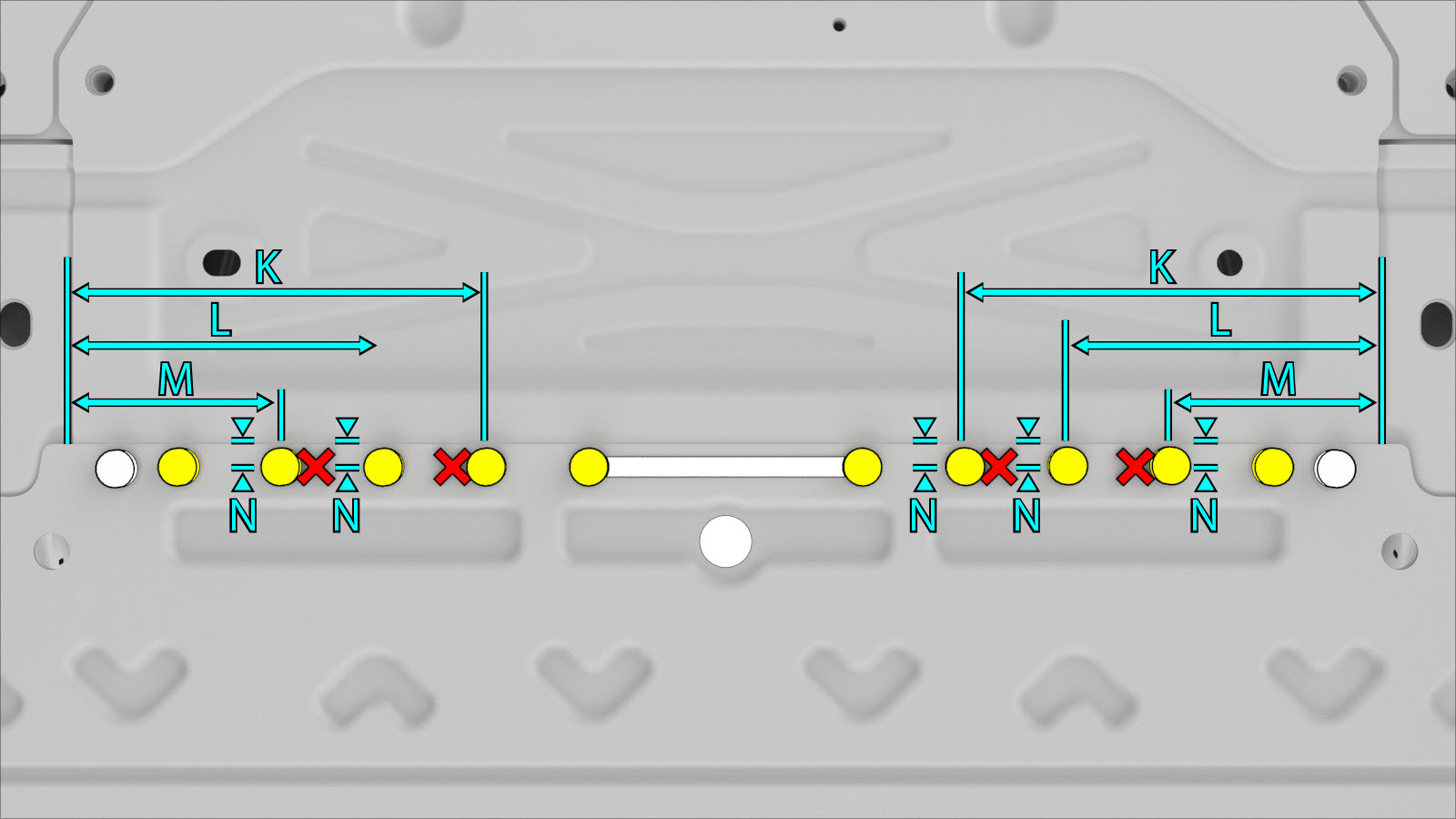

- K = 200 mm.
- L = 151 mm.
- M = 101 mm.
- N = 11 mm.
o rivetti strutturali a strappo, 6,5 mm

o rivetti strutturali svasati, 6,5 mm

o rivetti svasati, 4,8 mm, corti

o rivetti svasati, 4,8 mm, lunghi

o rivetti, 4,8 mm

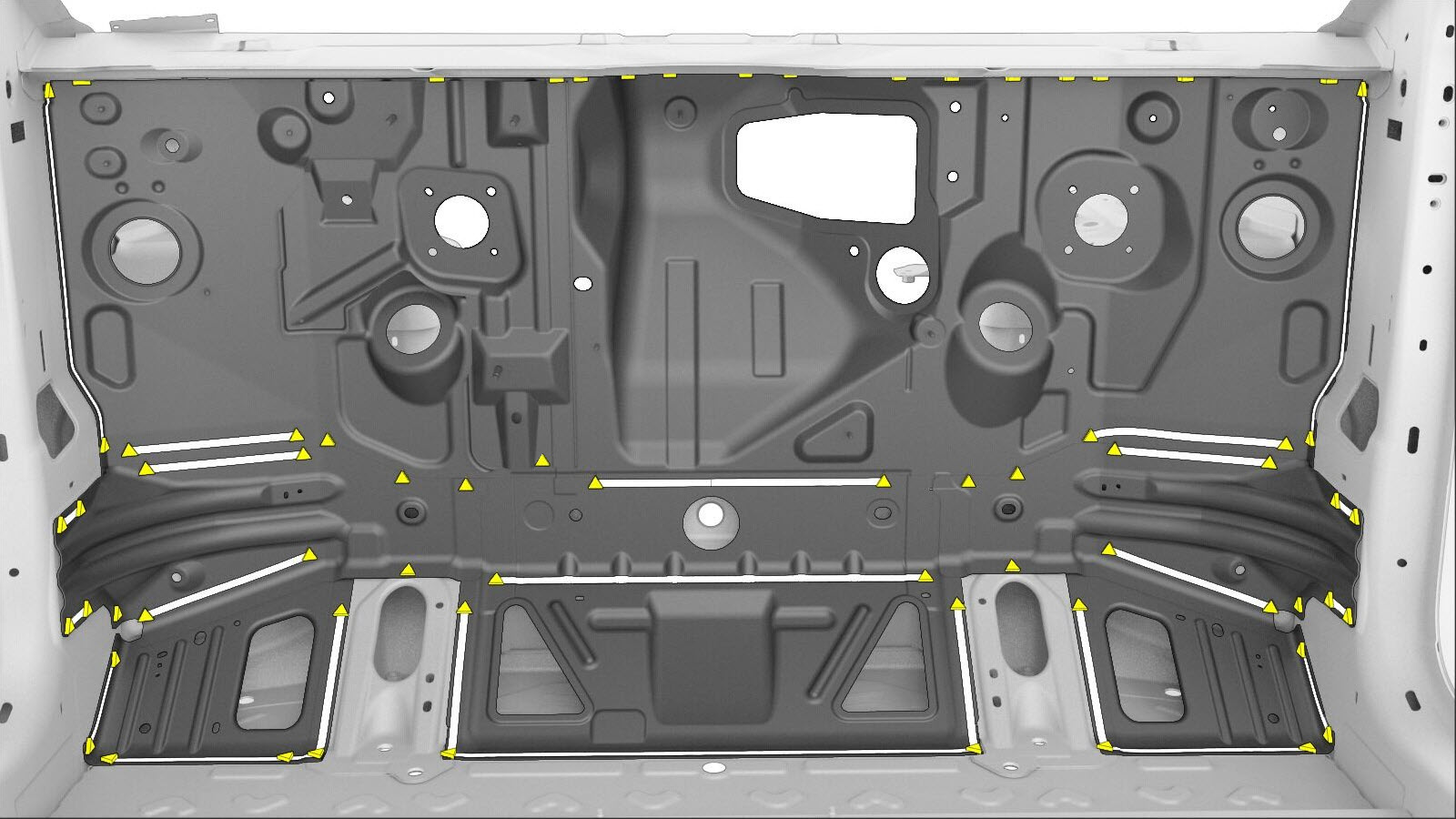

Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
Installare il/i nuovo/i componente/i.

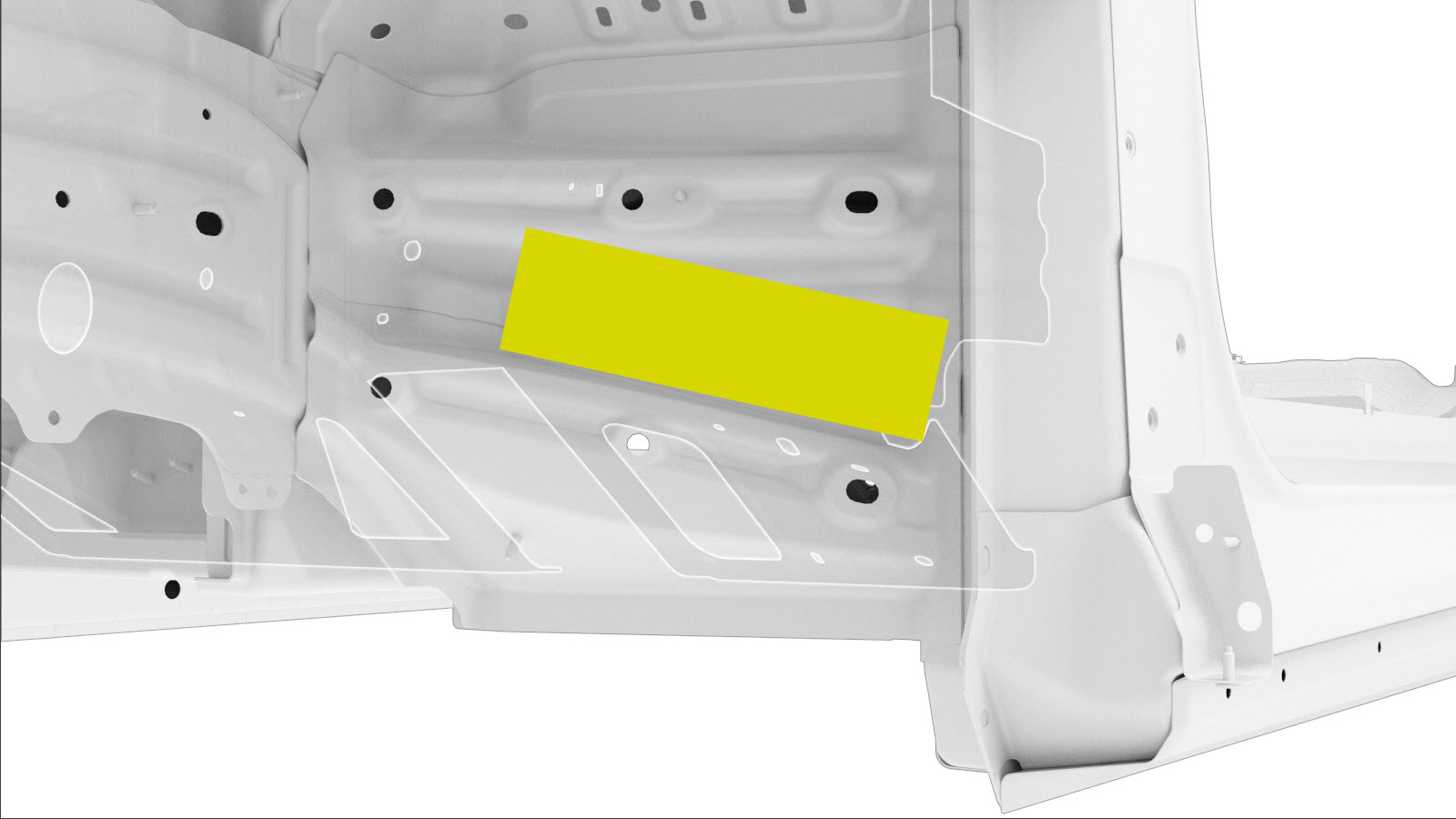

Al termine della verniciatura, installare il nastro butilico come illustrato per coprire i rivetti installati per fissare gruppo rinforzo cruscotto e torque box.
Eseguire le eventuali operazioni post-riparazione necessarie.
