Prolunga passaruota (posteriore)

Codice modifica: 10101904502, 10101904702 NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione e assistenza in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione e assistenza in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga richiesto esplicitamente di farlo. A seconda dei danni al veicolo, potrebbero essere necessarie riparazioni aggiuntive.

Elenco parti

Quantità Descrizione Immagine / Note
1 MY Asy,WheelHouse Outer,SVC E-COATED (parte esterna passaruota)
2

Rivetto strutturale a flangia ad alta resistenza, 6,5 mm

10

Rivetto, 4,8 mm

2

Rivetto Flow-Form S08

1

Rivetto Flow-Form S18

2

Bullone, testa Torx

Numero parte Tesla 1008833-01-A.
2

Dado

Numero parte Tesla 1006628-01-A.

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

  1. Rimuovere Wheelhouse Insulator - Rear - RH (Remove and Replace).
  2. Rimuovere Air Extractor - LH (Remove and Replace).
  3. Rimuovere Bracket - Rear Wing - LH (Remove and Replace).
  4. Rimuovere Diffuser - Rear Fascia (Remove and Replace).
  5. Rimuovere Wheel Arch Liner - Rear - LH (Non-Structural Pack) (Remove and Replace).
  6. Rimuovere Cover - Rocker Panel - Lower - LH (Remove and Replace).

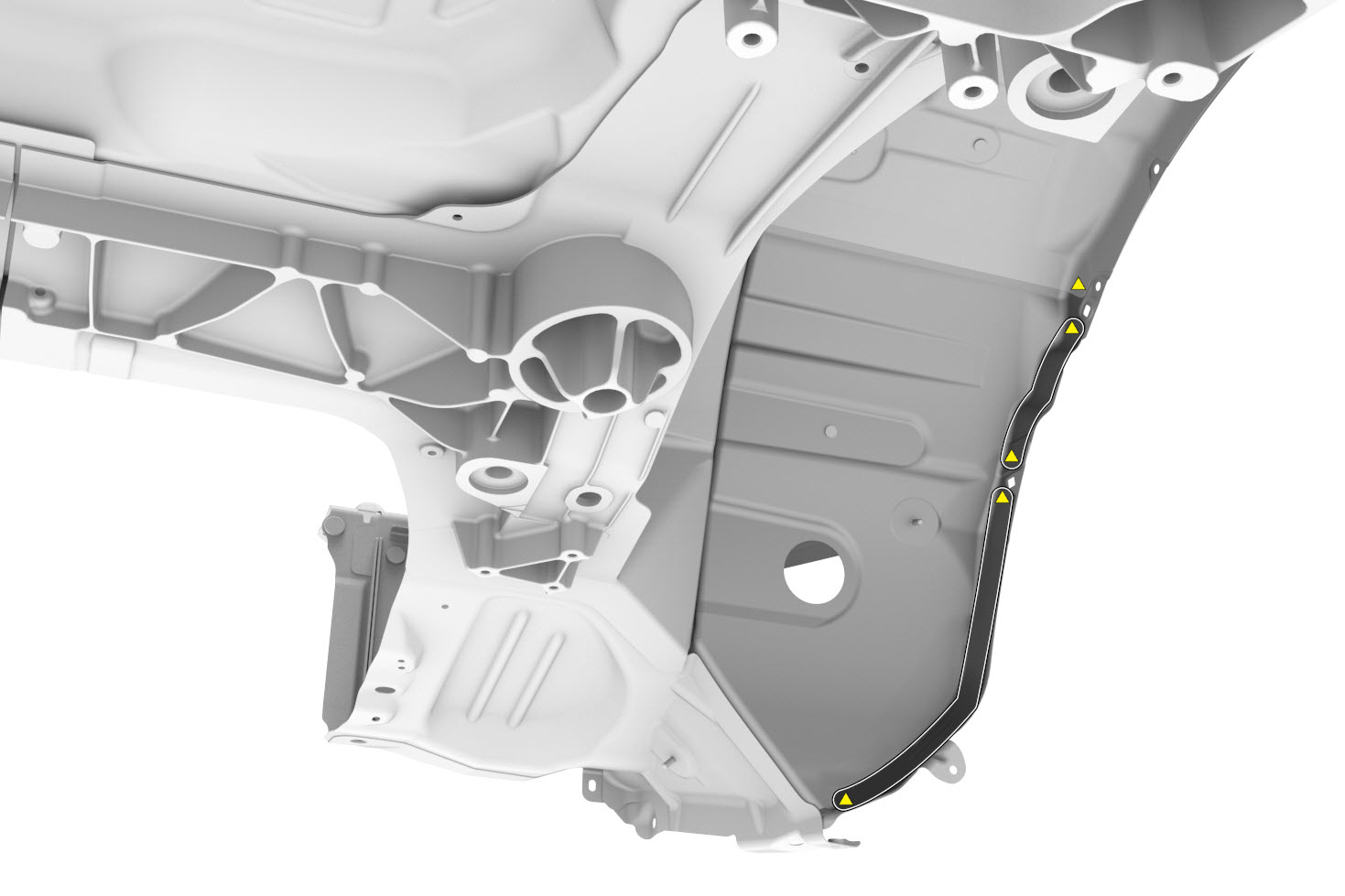

  7. Rimuovere il componente originale.
    • o saldature a punti di fabbrica
  8. Rimuovere il componente originale.
    • o saldature a punti di fabbrica
  9. Rimuovere il componente della prolunga posteriore del passaruota dalla parte di ricambio MY Asy,WheelHouse Outer,SVC E-COATED.
  10. Predisporre l'installazione.
    • Linea/punto di riferimento
    • o rivetti, 4,8 mm A = 43 mm B = 7 mm
    • o saldature a fori in alluminio
    Nota
    Per questa saldatura a fori, eseguire un foro di 6 mm nel punto indicato.
  11. Predisporre l'installazione.
  12. Predisporre l'installazione.
  13. Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
  14. Installare i nuovi componenti.
    Serrare i bulloni a 22 Nm.
    Nota
    Assicurarsi di tagliare l'espanso NVH sotto il subwoofer per fornire gioco per il rivetto.
  15. Eseguire una saldatura GMA.
    • o saldature a fori in alluminio
    Avvertenza
    La mancata osservanza di tutte le precauzioni di sicurezza per la saldatura, incluso l'uso di dispositivi di protezione individuale, potrebbe causare gravi lesioni personali o danni alla proprietà. Solo i tecnici che hanno completato la formazione sulla saldatura approvata da Tesla sono autorizzati a saldare componenti strutturali sui veicoli Tesla.
    Avvertenza
    Per mantenere l'integrità in caso di incidente del veicolo, utilizzare esclusivamente fili per saldatura approvati e saldatrici GMA approvate per eseguire una saldatura GMA sui veicoli Tesla. Fare riferimento a Saldatrici e filo per saldatura GMA (gas metal arc) approvati per informazioni sulle saldatrici GMA e sui fili per saldatura GMA approvati.
    Avvertenza
    Non effettuare saldature su un veicolo Tesla prima di aver eseguito la procedura di isolamento elettrico del veicolo (consultare il Manuale di manutenzione specifico del veicolo per ulteriori informazioni sulla procedura di isolamento elettrico del veicolo). Eventuali operazioni di saldatura su un veicolo Tesla con un sistema ad alta o bassa tensione eccitato potrebbe danneggiare i componenti del veicolo.
    Nota
    Prima di eseguire la saldatura GMA, effettuare una saldatura di prova utilizzando del materiale dello stesso calibro e tipo per assicurarsi che le impostazioni dell'attrezzatura di saldatura diano un risultato soddisfacente.
  16. Eseguire le eventuali operazioni post-riparazione necessarie.
  17. Installare il Cover - Rocker Panel - Lower - LH (Remove and Replace).
  18. Installare il Wheel Arch Liner - Rear - LH (Non-Structural Pack) (Remove and Replace).
  19. Installare il Diffuser - Rear Fascia (Remove and Replace).
  20. Installare il Bracket - Rear Wing - LH (Remove and Replace).
  21. Installare il Air Extractor - LH (Remove and Replace).
  22. Installare il Wheelhouse Insulator - Rear - RH (Remove and Replace).
