2024-07-17

Parete preforata parafango

Elenco parti

Quantità Descrizione Immagine / Note

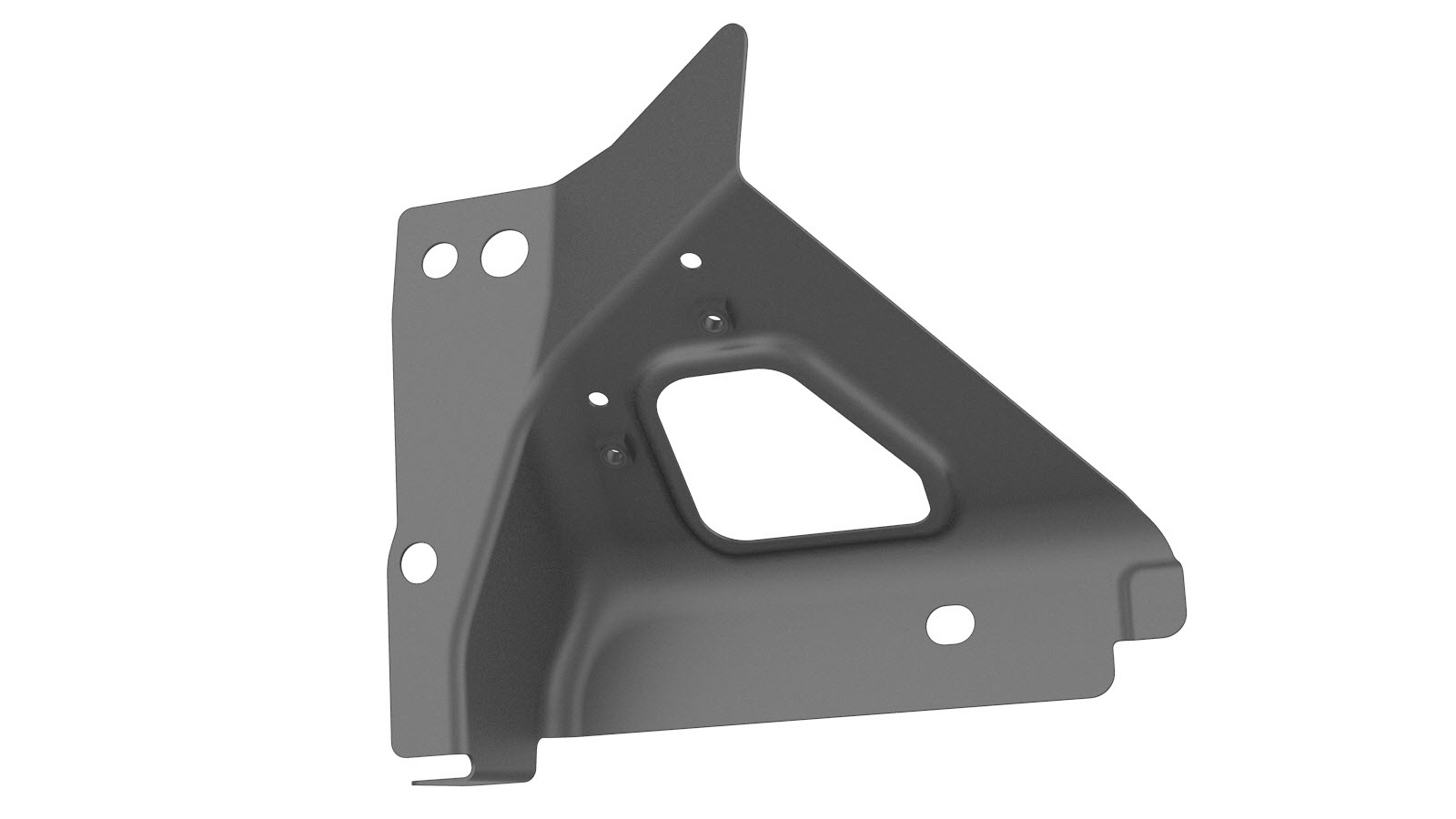

1 M3 ASY, SHOTGUN SHEAR WALL LH (parete preforata parafango)
16

Rivetto strutturale a flangia ad alta resistenza, 6,5 mm

1

Rivetto strutturale a strappo, 6,5 mm

1 Rivetto Flow-Form S38

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

  1. Rimuovere il Supporto sottotelaio anteriore.
  2. Rimuovere il Parte esterna parafango.
  3. Rimuovere il componente originale.

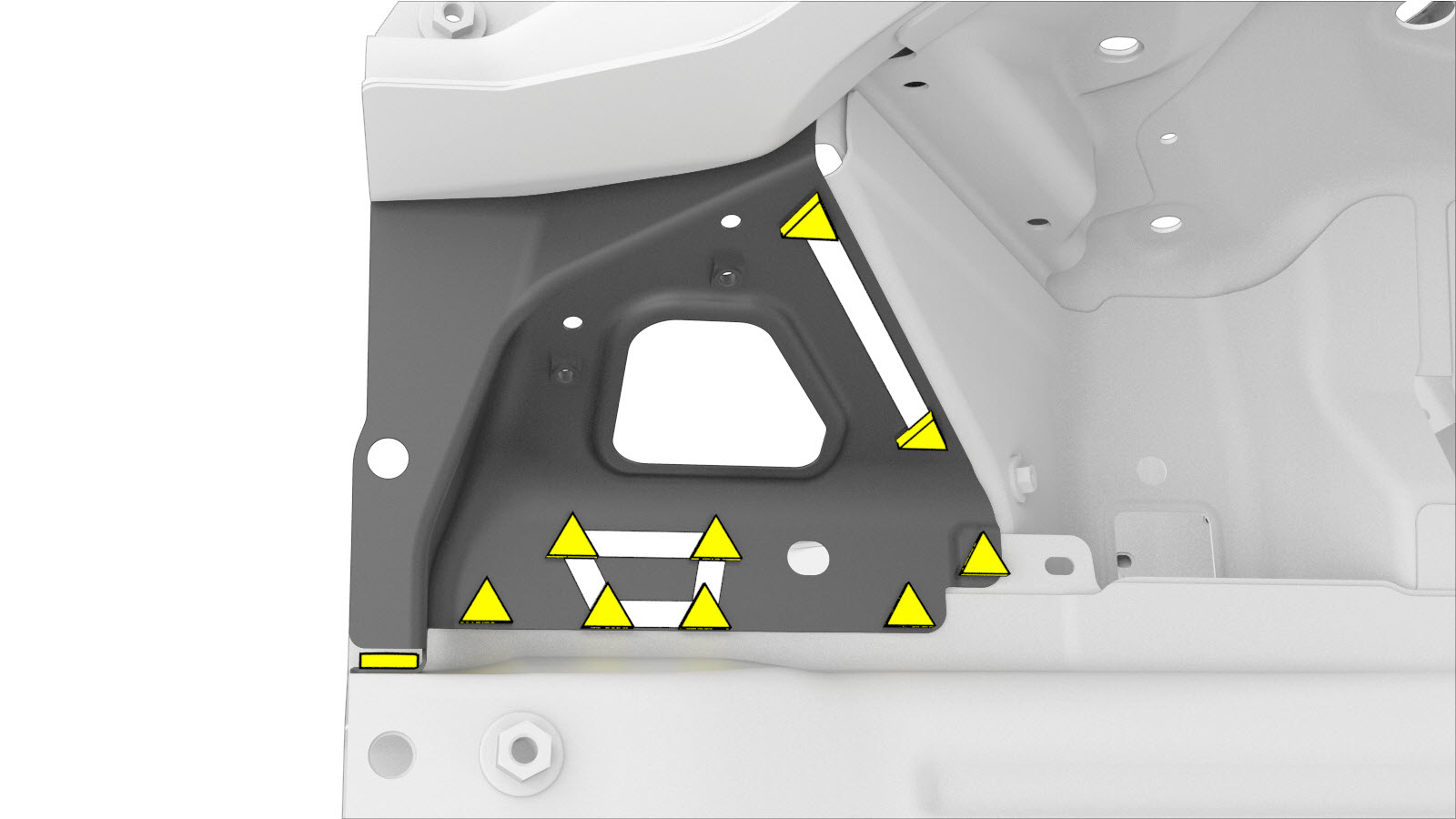

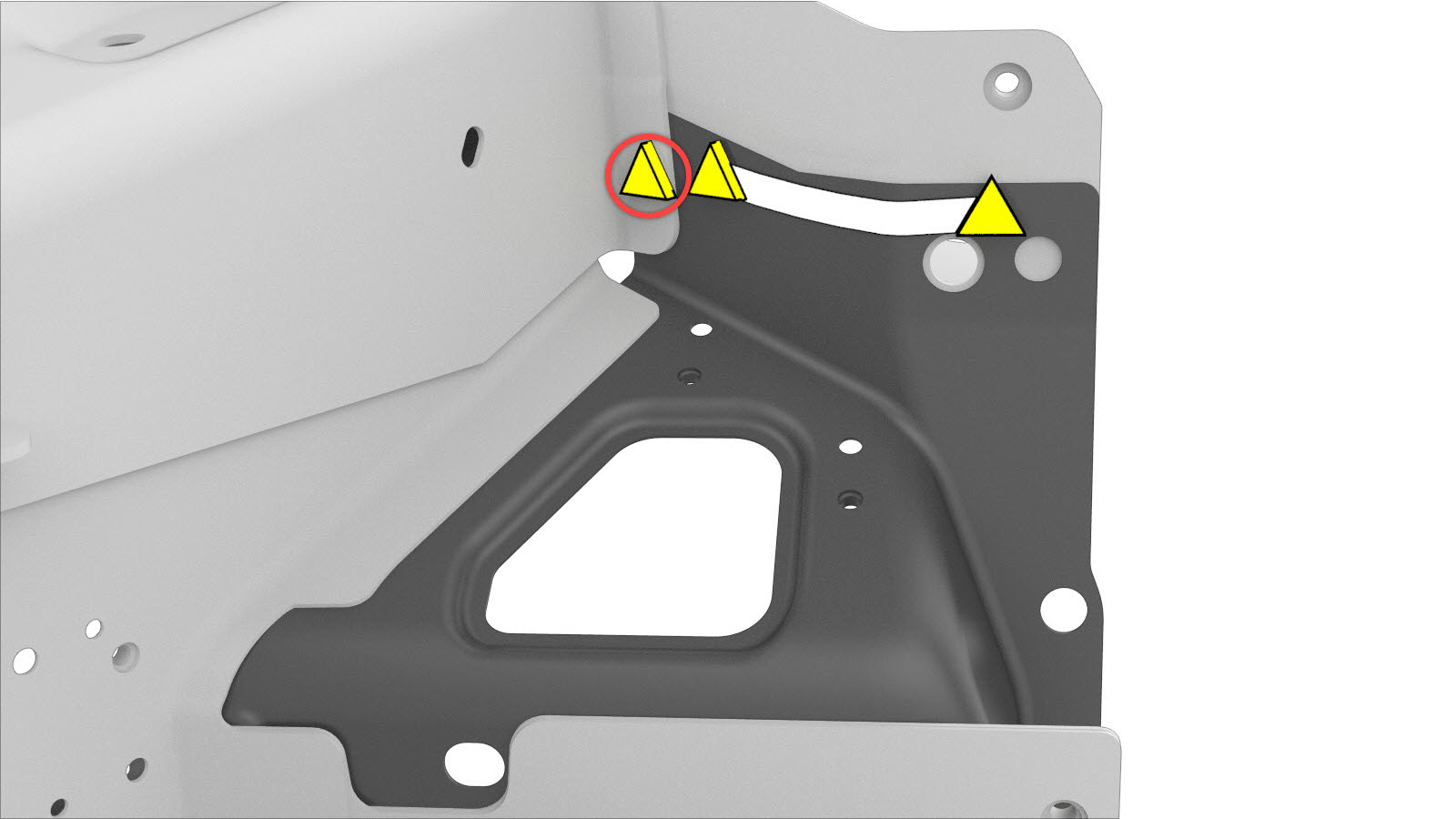

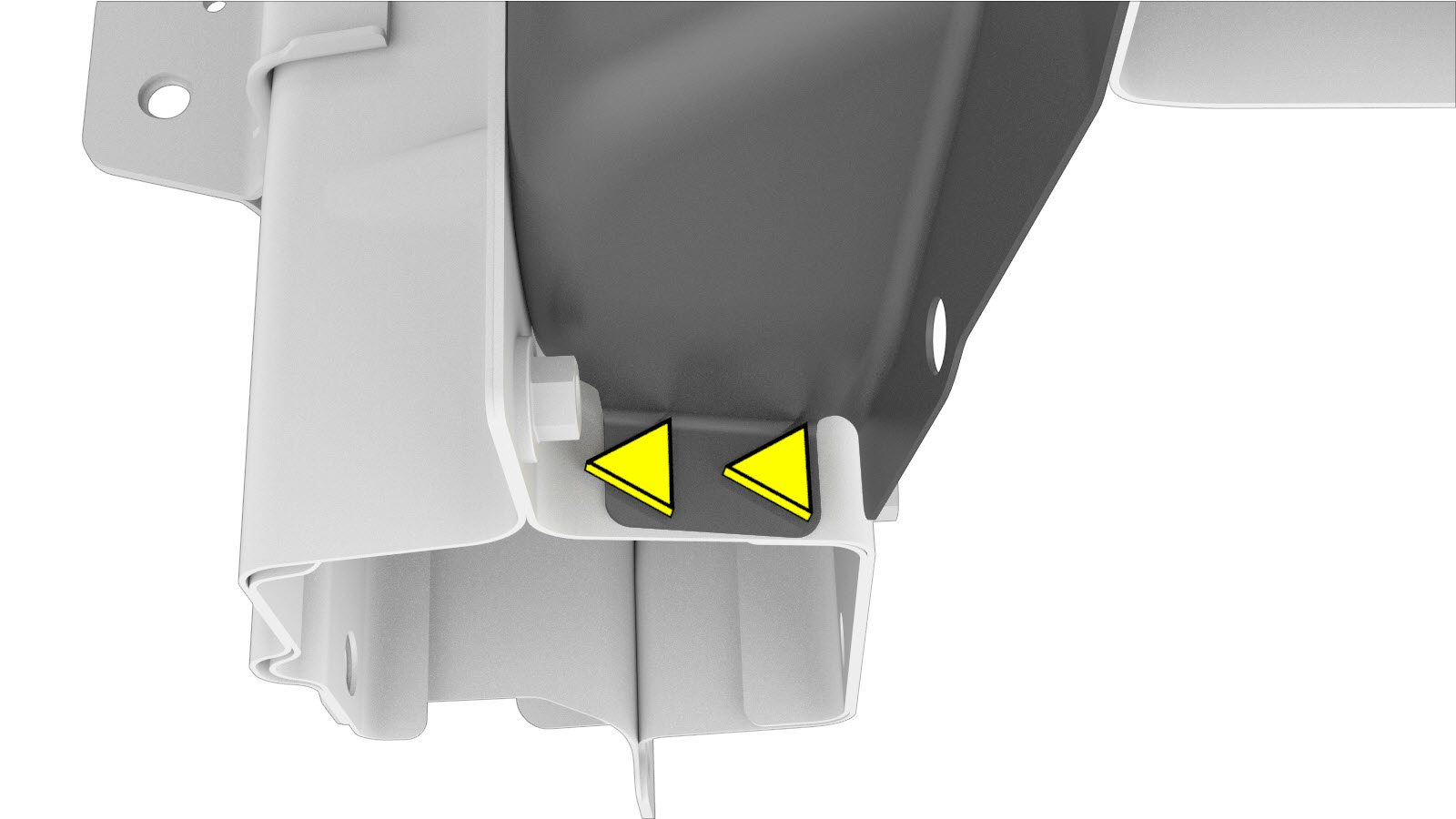

    o saldature a punti di fabbrica
    o perforazione delle saldature a punti di fabbrica
    Informational PurposesAn informational icon, calling your attention
    Nota
    Durante la perforazione di saldature a punti, utilizzare una punta da trapano che crei un foro delle giuste dimensioni per il dispositivo di fissaggio che sostituirà la saldatura a punti.
  4. Predisporre l'installazione.

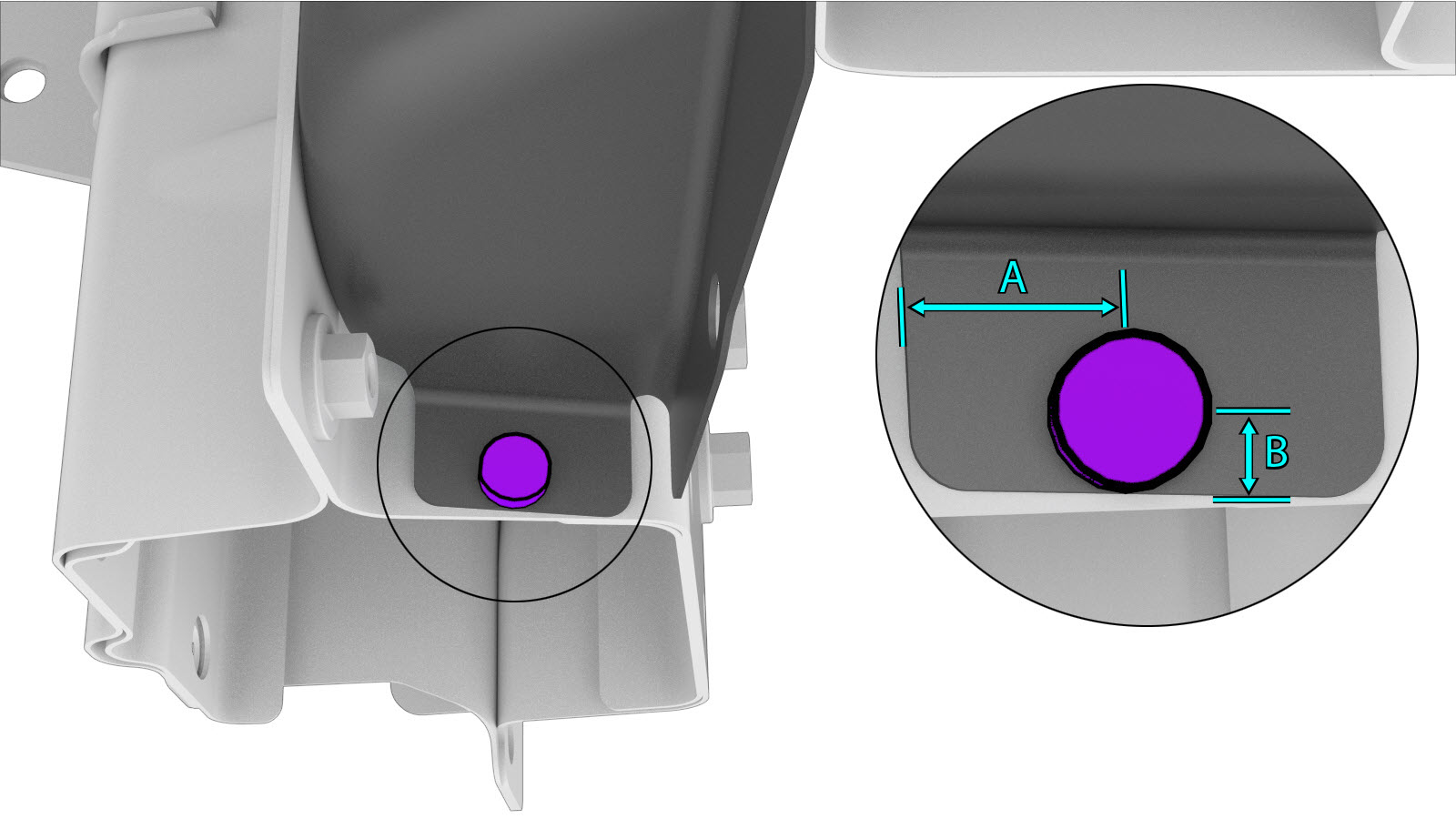

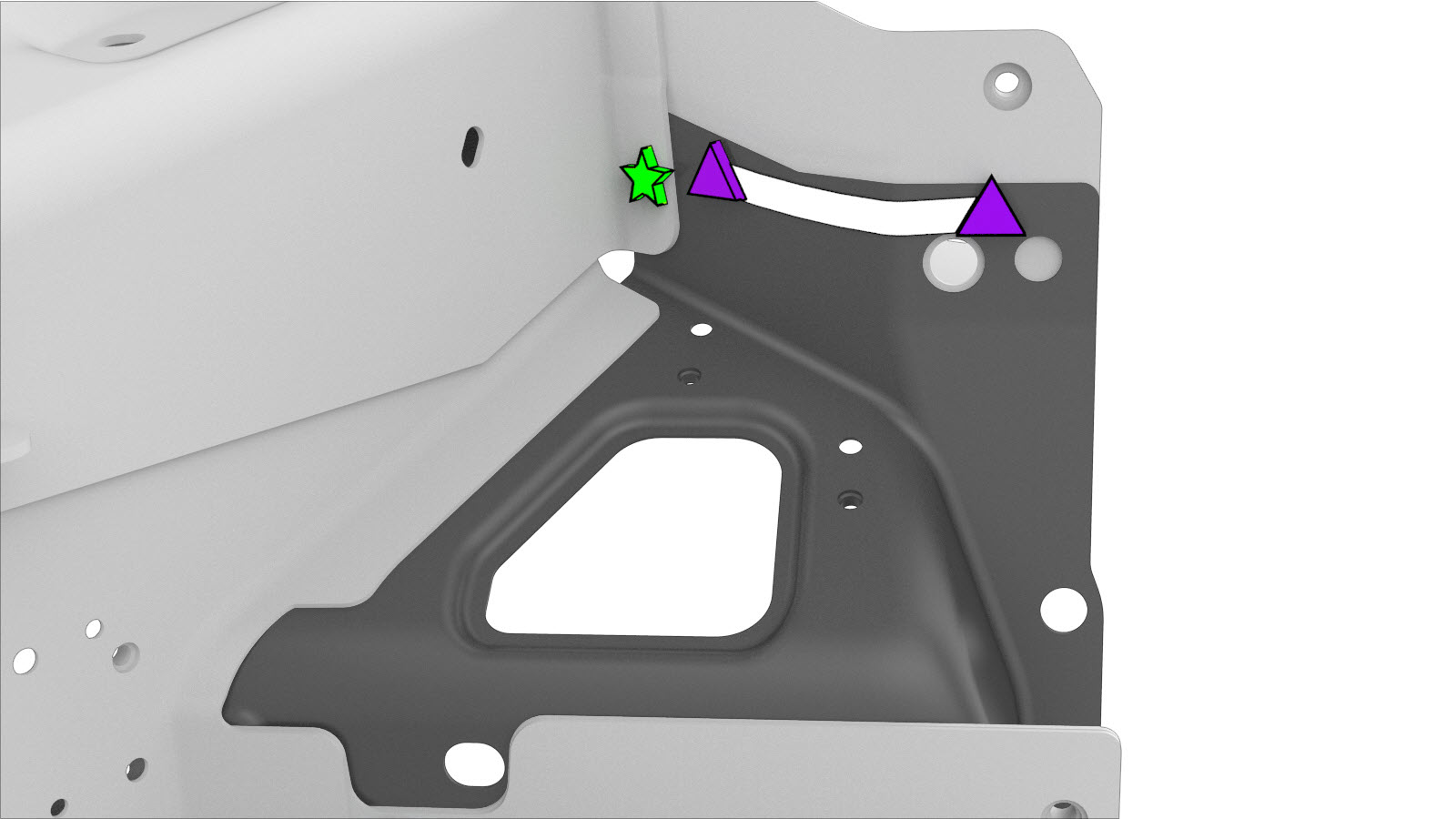

    o rivetti strutturali ad alta resistenza, 6,5 mm

    o rivetti strutturali a strappo, 6,5 mm
    • A = 19 mm
    • B = 7 mm

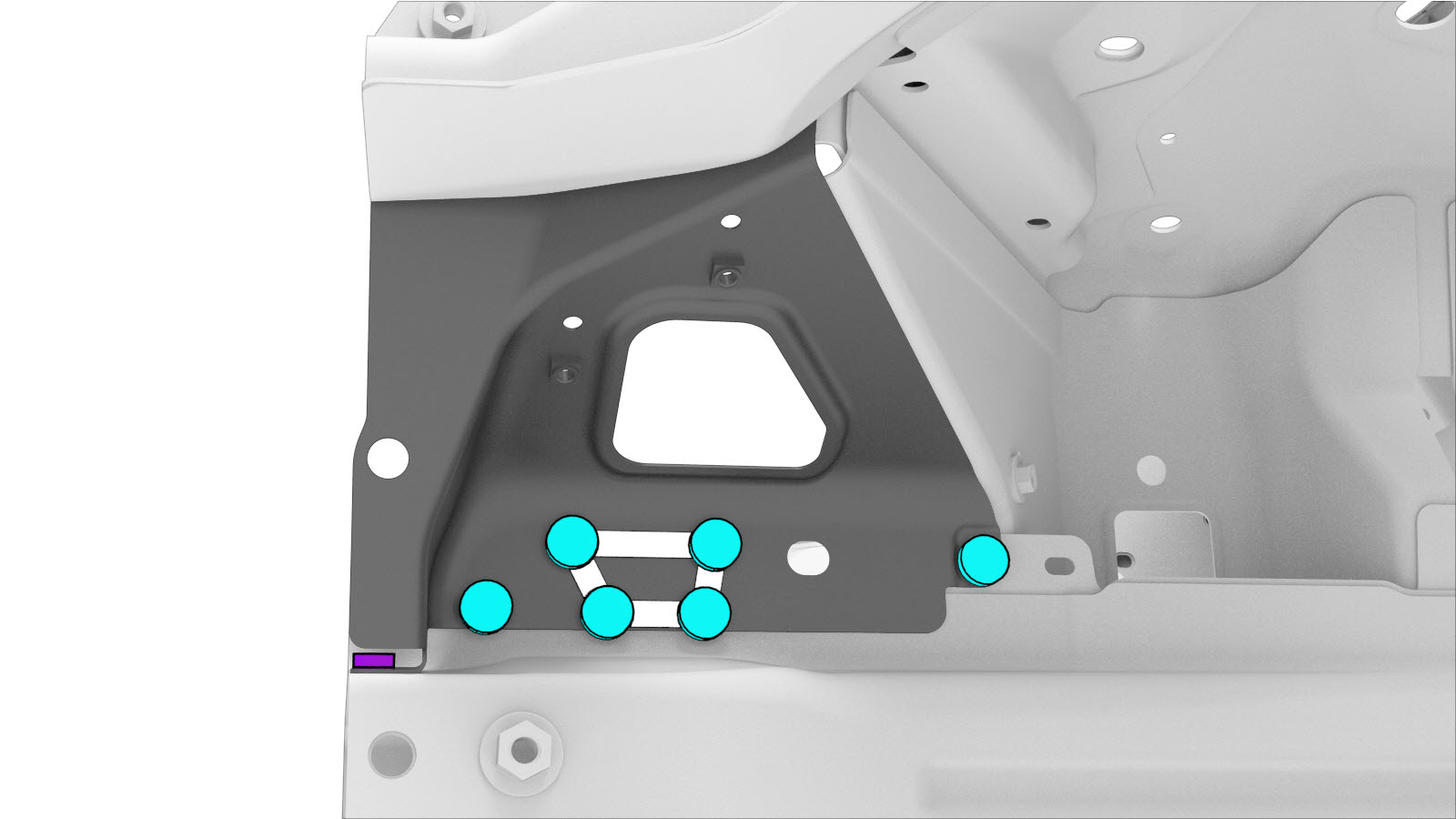

    o saldature a punti di installazione

    o rivetti Flow-Form, S38

  5. Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
  6. Installare il/i nuovo/i componente/i.
  7. Eseguire una saldatura a punti di tipo a resistenza.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avvertenza
    La mancata osservanza di tutte le precauzioni di sicurezza per la saldatura, incluso l'uso di dispositivi di protezione individuale, potrebbe causare gravi lesioni personali o danni alla proprietà. Solo i tecnici che hanno completato la formazione sulla saldatura approvata da Tesla sono autorizzati a saldare componenti strutturali sui veicoli Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avvertenza
    Non effettuare saldature su un veicolo Tesla prima di aver eseguito la procedura di isolamento elettrico del veicolo (consultare il Manuale di manutenzione specifico del veicolo per ulteriori informazioni sulla procedura di isolamento elettrico del veicolo). Eventuali operazioni di saldatura su un veicolo Tesla con un sistema ad alta o bassa tensione eccitato potrebbe danneggiare i componenti del veicolo.
  8. Installare Supporto sottotelaio anteriore.
  9. Installare il dispositivo di fissaggio come indicato.

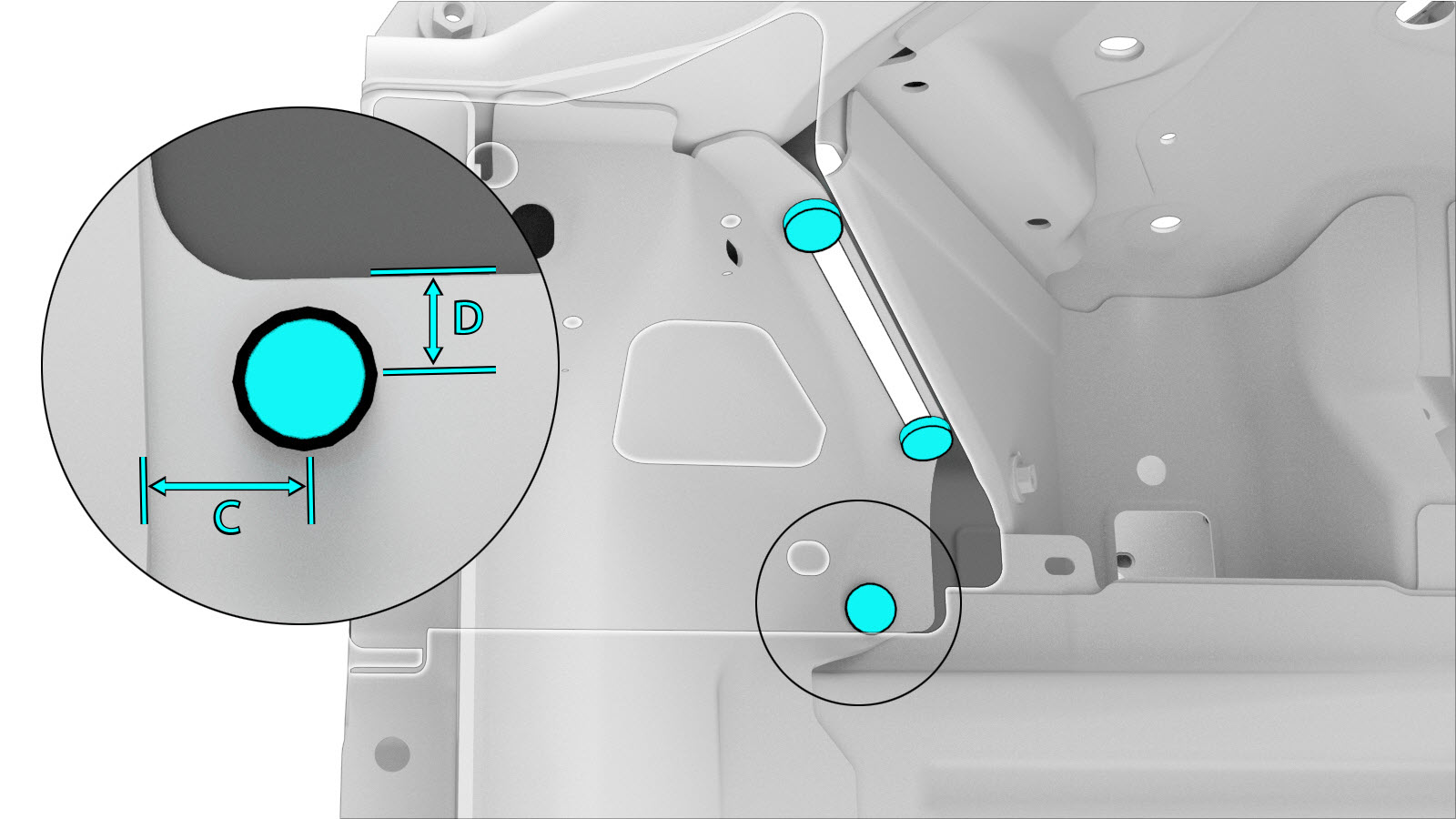

    o rivetti strutturali ad alta resistenza, 6,5 mm

    Informational PurposesAn informational icon, calling your attention
    Nota
    Per il rivetto cerchiato in nero, misurare ed eseguire il foro per il dispositivo di fissaggio dal lato della parte interna della guida, ma installare il rivetto dal lato del supporto sottotelaio.
    • C = 12 mm
    • D = 8 mm
  10. Installare Parte esterna parafango.
  11. Eseguire le eventuali operazioni post-riparazione necessarie.
