Rivestimento fiancata esterno

Codice modifica: 10100138602, 10100138702 NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione e assistenza in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione e assistenza in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga richiesto esplicitamente di farlo. A seconda dei danni al veicolo, potrebbero essere necessarie riparazioni aggiuntive.

Elenco parti

Quantità Descrizione Immagine / Note
1 PANEL - REAR QUARTER OUTER (rivestimento fiancata esterno)
10

Rivetto Flow-Form S18

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Linee guida per il sezionamento

Linee guida generali per il sezionamento:
  • Se per la riparazione di una sezione è necessario rimuovere o installare gruppi o pannelli aggiuntivi, eseguire le procedure di riparazione specifiche di ciascun gruppo o pannello.
  • Se si esegue il sezionamento dell'area della guida del tetto, non tagliare le staffe portapacchi.
  • È consentito creare un foro passante o un foro non funzionale (foro rivestimento esterno), come descritto di seguito.
  • Non tagliare entro 25 mm dal centro di un foro per bullone.
  • Le sezioni non richiedono dispositivi di fissaggio in corrispondenza dei giunti di testa se non espressamente indicato.
  • È possibile installare una piastra di supporto in corrispondenza di un giunto di testa tra le sezioni (come descritto in creare e installare delle piastre di supporto).
  • Gli spazi tra i pannelli dei giunti di testa devono essere quanto più piccoli possibile per ottimizzare la resistenza dei giunti.
  • Eseguire una saldatura dei giunti di testa tra le sezioni.
  • Sigillare tutte le giunture aperte dopo la saldatura.
  • Se un giunto di testa include una flangia, non eseguire la saldatura sulla flangia (le flange vengono fissate solo tramite adesivo strutturale).

Nota
Non tagliare i pannelli sottostanti durante il sezionamento del rivestimento fiancata esterno.

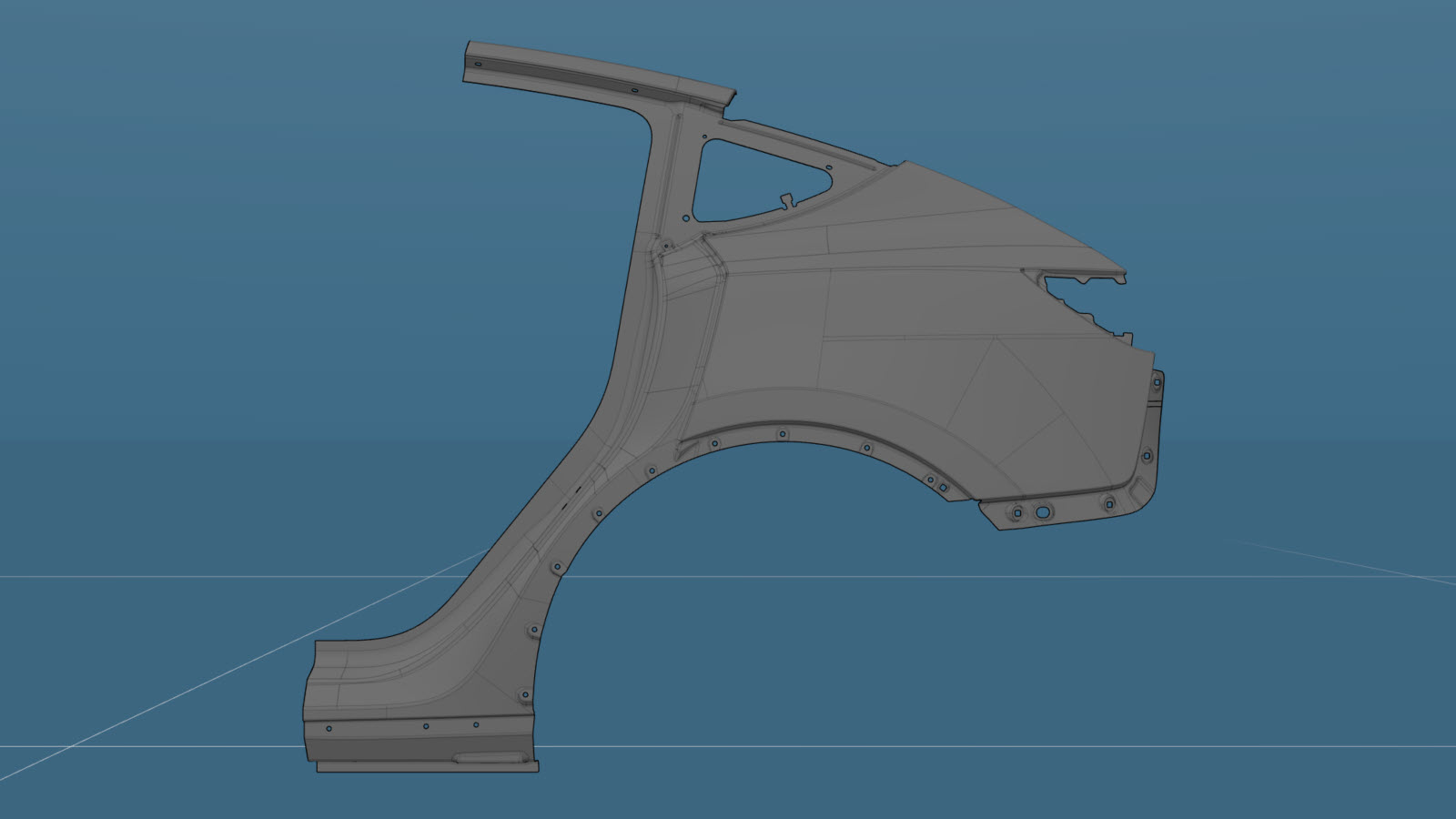

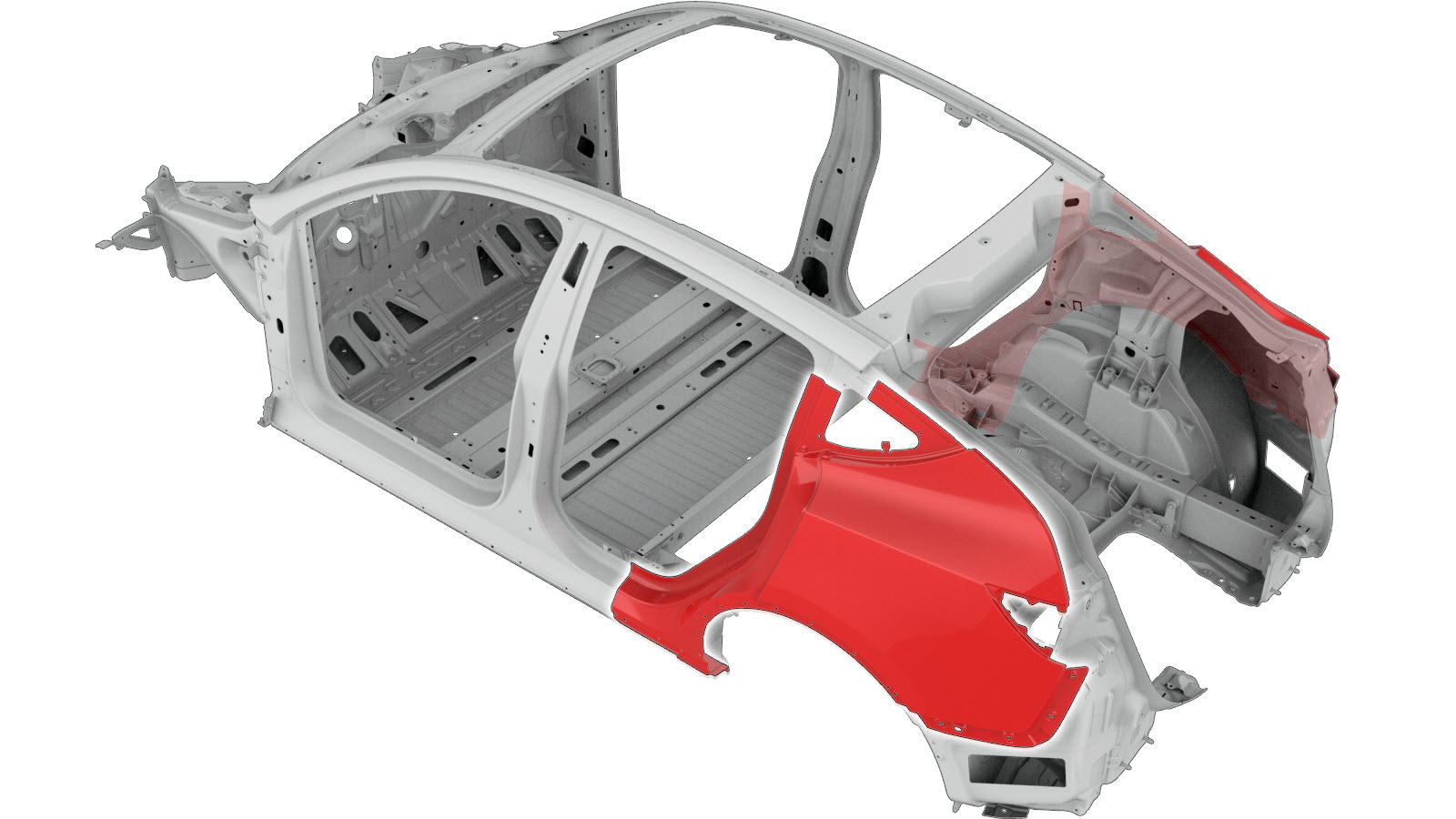

L'immagine sottostante mostra il rivestimento fiancata esterno. Le aree colorate indicano se il sezionamento è consentito. Confrontare l'area danneggiata del rivestimento fiancata esterno del veicolo con l'immagine sottostante, quindi utilizzare i criteri di riparazione corrispondenti al colore dell'area evidenziata per individuare quelli da seguire per stabilire se l'area danneggiata del componente può essere sezionata.

Sezionamento rivestimento fiancata esterno

In base ai colori utilizzati nell'immagine sopra, le riparazioni consentite sono le seguenti:

Tabella 1. Sezionamento consentito
Colore area Riparabilità dell'area
Aree verdi: In queste aree il sezionamento è consentito.
Aree gialle: In queste aree il sezionamento è consentito.
La schiuma si trova dietro al pannello.
Nota
Se si esegue il sezionamento in quest'area, rimuovere la schiuma e pulire l'area per evitare la contaminazione della saldatura.
Aree rosse: Il sezionamento non è consentito.

Procedura di riparazione

  1. Rimuovere Wheel Arch Liner - Rear - LH (Non-Structural Pack) (Remove and Replace).
  2. Rimuovere Carrier - Rocker Panel - LH (Remove and Replace).
  3. Rimuovere Bracket - Taillight - LH (Remove and Replace).
  4. Rimuovere Bracket - Rear Wing - LH (Remove and Replace).
  5. Rimuovere Brightwork - Upper - LH (Remove and Replace).
  6. Rimuovere Glass - Body - Rear Quarter - LH (Remove and Install).
  7. Rimuovere Seatbelt - 2nd Row - LH (5 Seat) (Remove and Replace).
  8. Rimuovere Busbars - Charge Port to HV Battery (Remove and Replace).
  9. Rimuovere Charge Port (GB) (Remove and Replace).
  10. Rimuovere Door Assembly - Charge Port (NA) (Remove and Replace).
  11. Rimuovere Striker - Door - Rear - LH (Remove and Replace).
  12. Rimuovere Seal - Body - Side - Rear - Primary - LH (Remove and Replace).
  13. Rimuovere Liftgate Assembly (Remove and Install).
  14. Rimuovere Door - Rear - LH (Remove and Install).

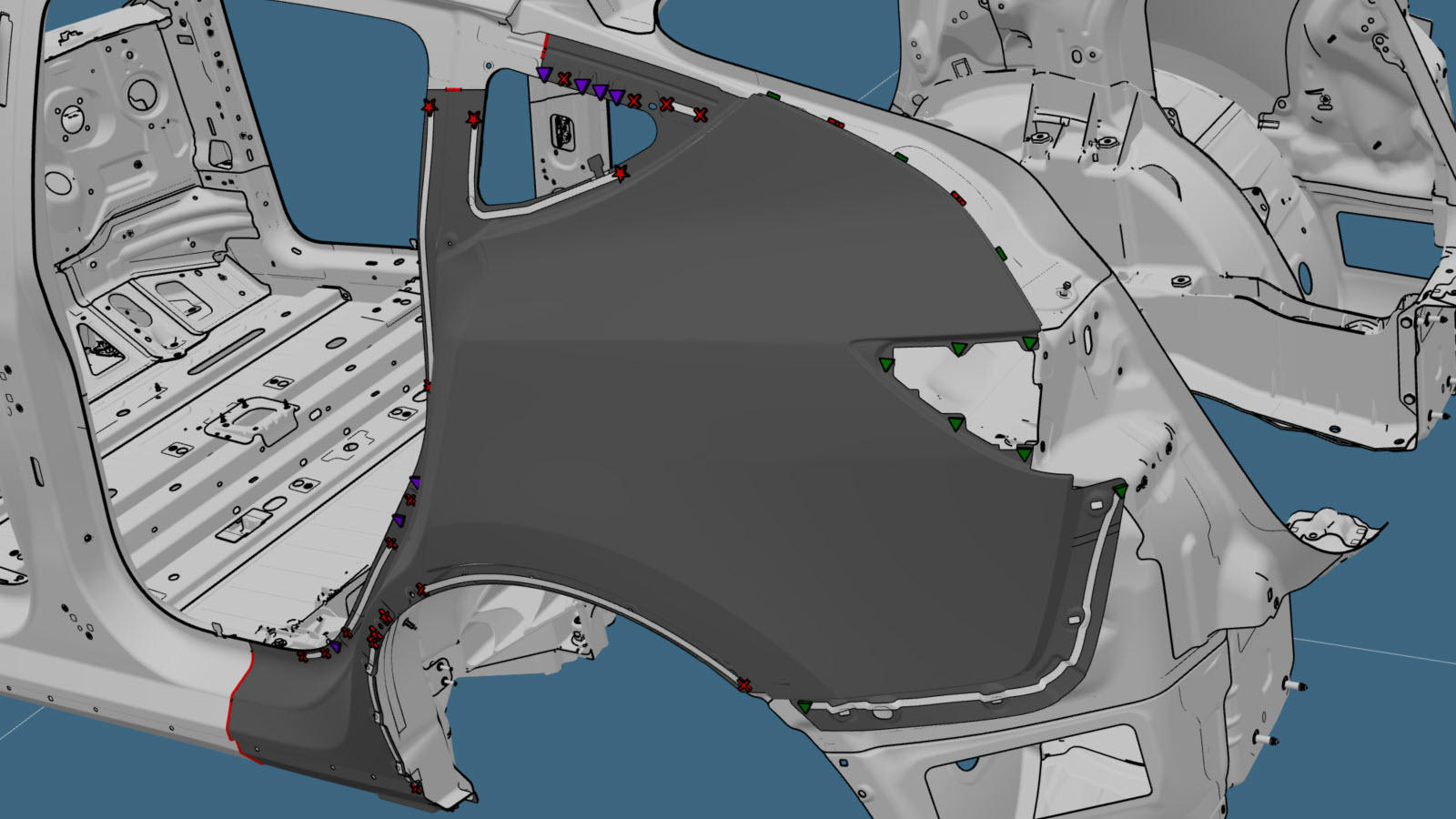

  15. Rimuovere il componente originale.
    • o SPR di fabbrica
    • o saldature a punti di fabbrica

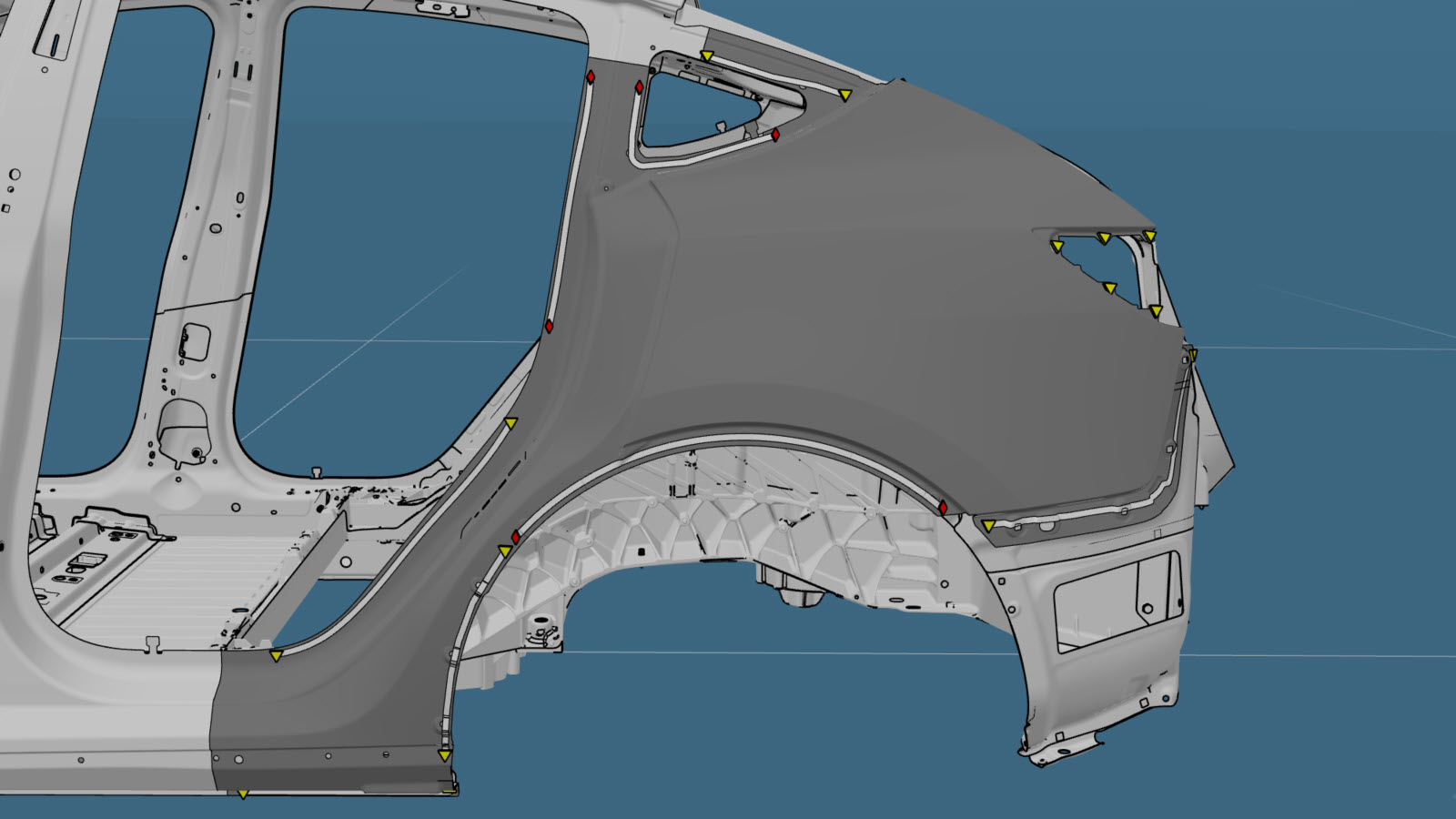

  16. Rimuovere il componente originale.
    • o SPR di fabbrica
    • o saldature a punti di fabbrica
  17. Rimuovere il componente originale.
    • o saldature a punti di fabbrica
  18. Rimuovere il componente originale.
    • o saldature a punti di fabbrica

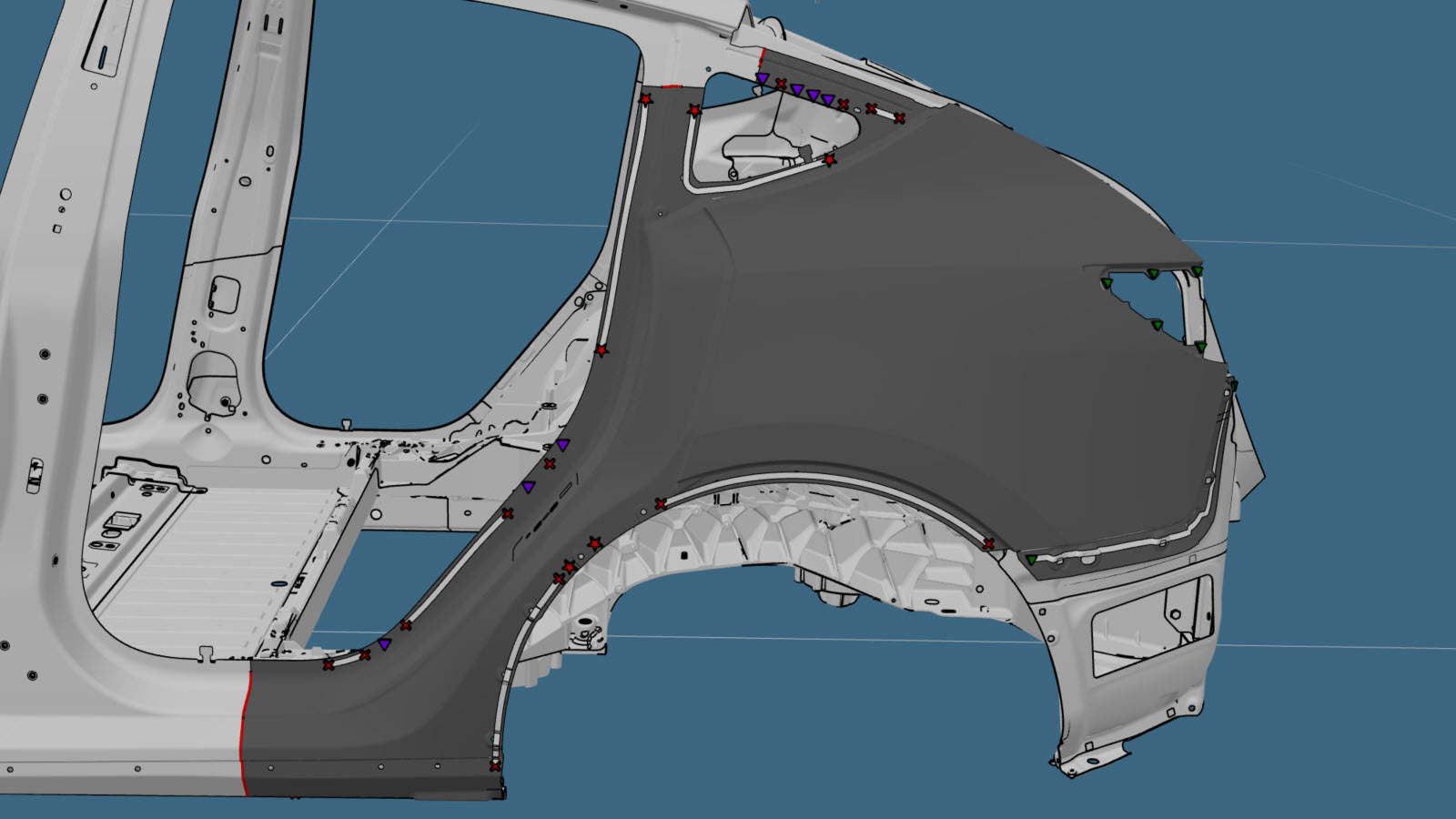

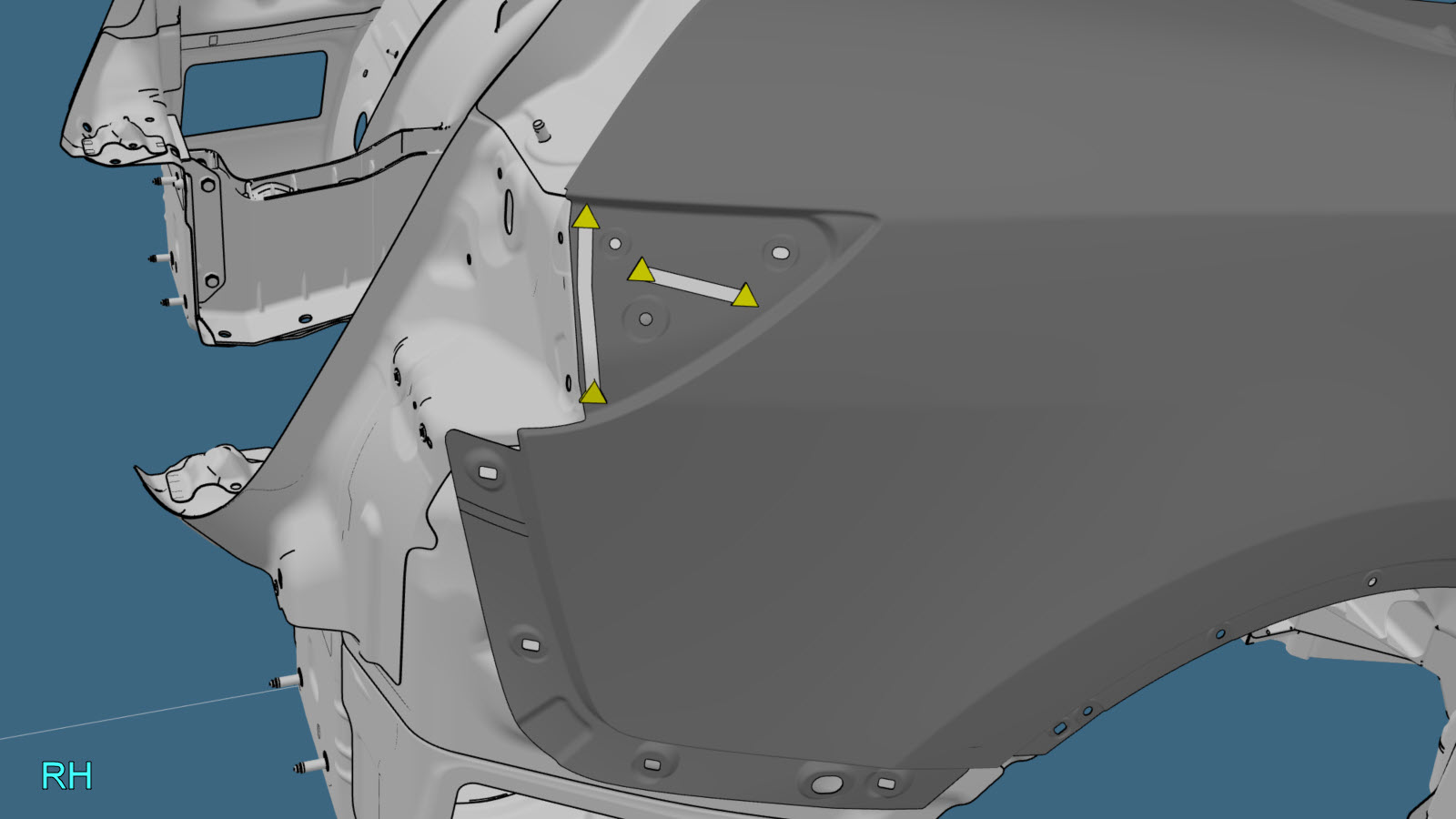

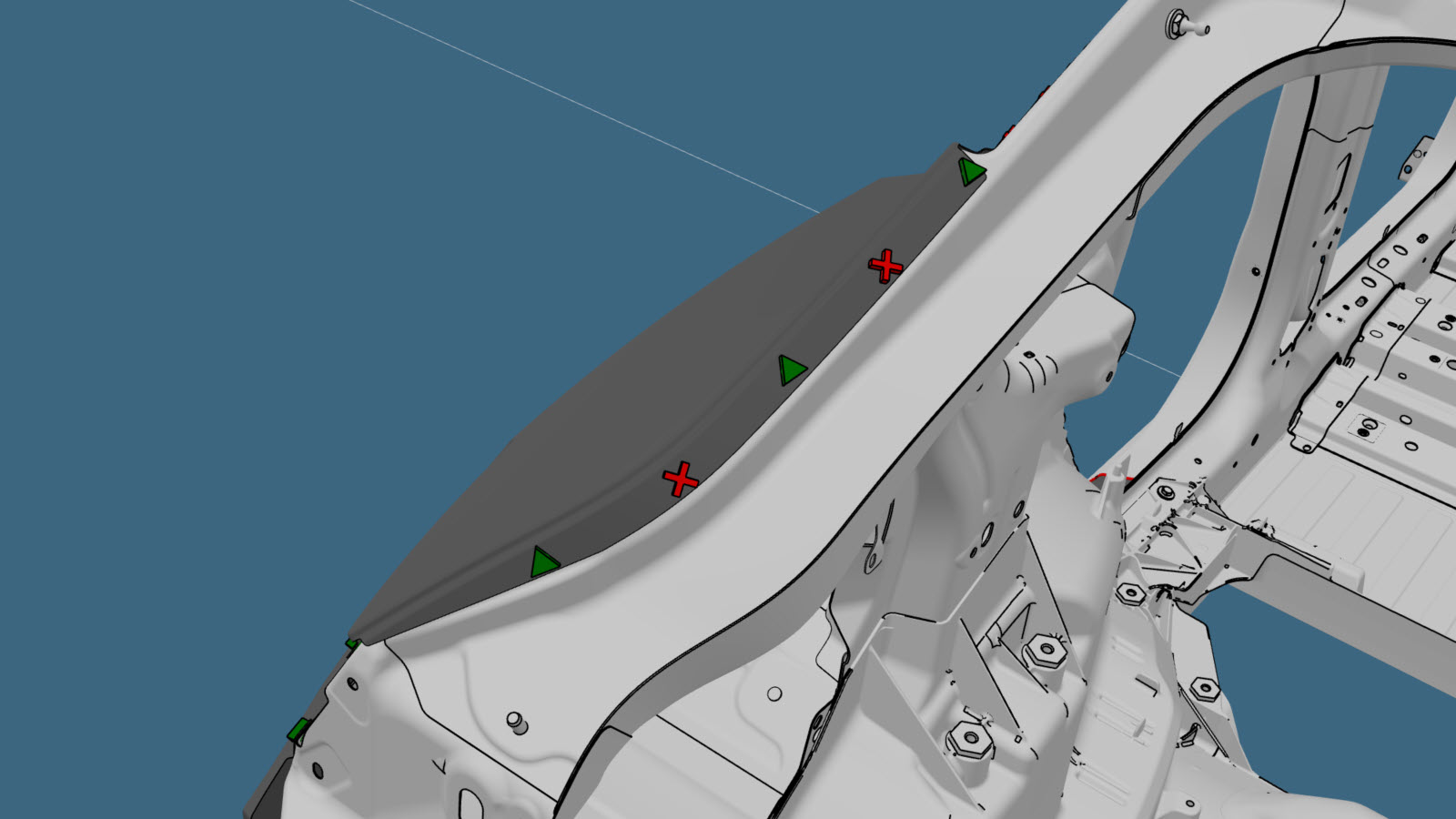

  19. Predisporre l'installazione.
    Nota
    Una X rossa indica la posizione in cui un dispositivo di fissaggio installato in fabbrica non viene sostituito. Fissare questo punto utilizzando solo adesivo strutturale.
    Nota
    Lo spazio tra i pannelli adiacenti dei giunti di testa per questa riparazione deve essere quanto più piccolo possibile per ottimizzare la resistenza dei giunti.

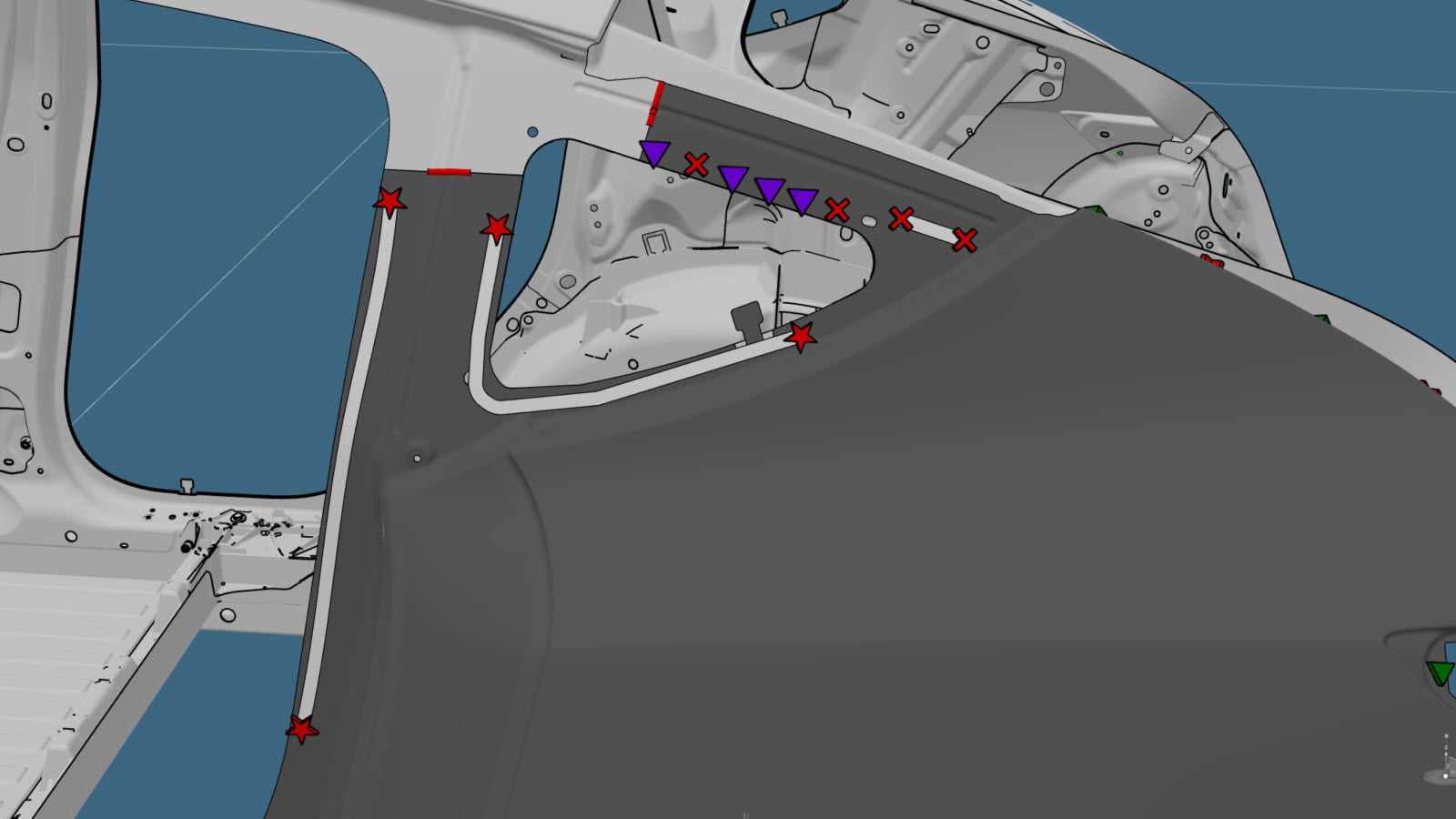

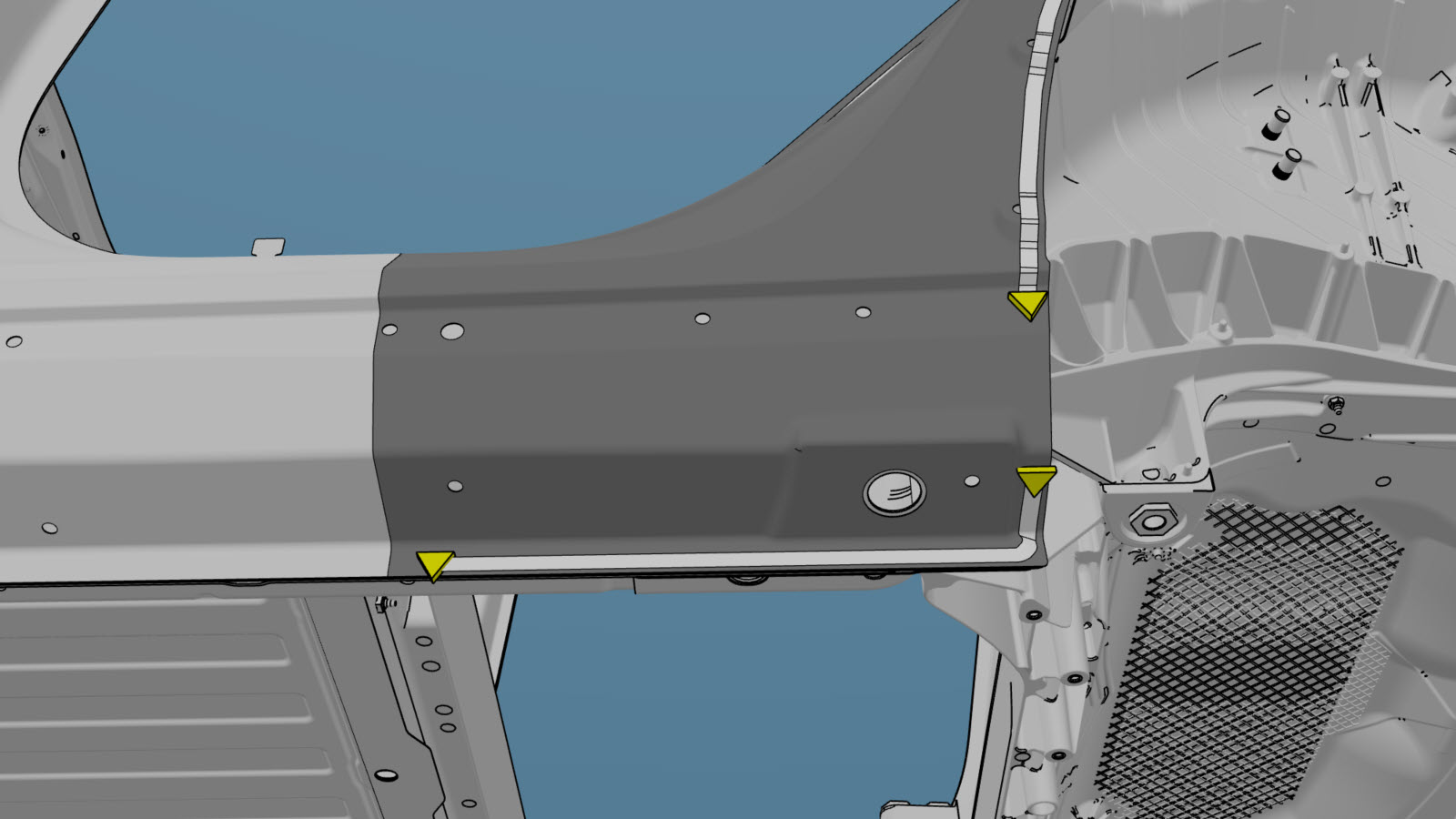

  20. Predisporre l'installazione.
    Nota
    Una X rossa indica la posizione in cui un dispositivo di fissaggio installato in fabbrica non viene sostituito. Fissare questo punto utilizzando solo adesivo strutturale.
    Nota
    Lo spazio tra i pannelli adiacenti dei giunti di testa per questa riparazione deve essere quanto più piccolo possibile per ottimizzare la resistenza dei giunti.

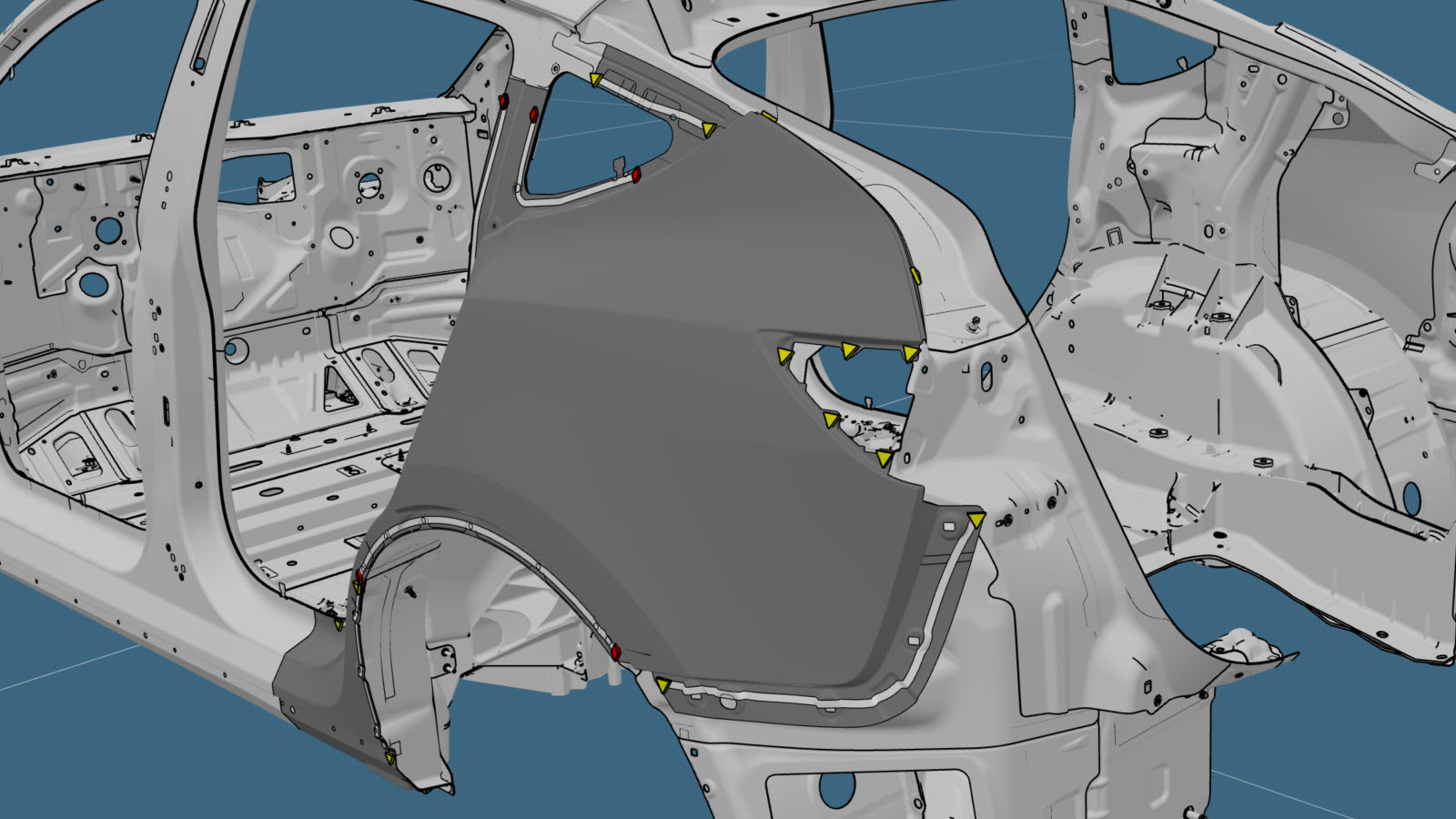

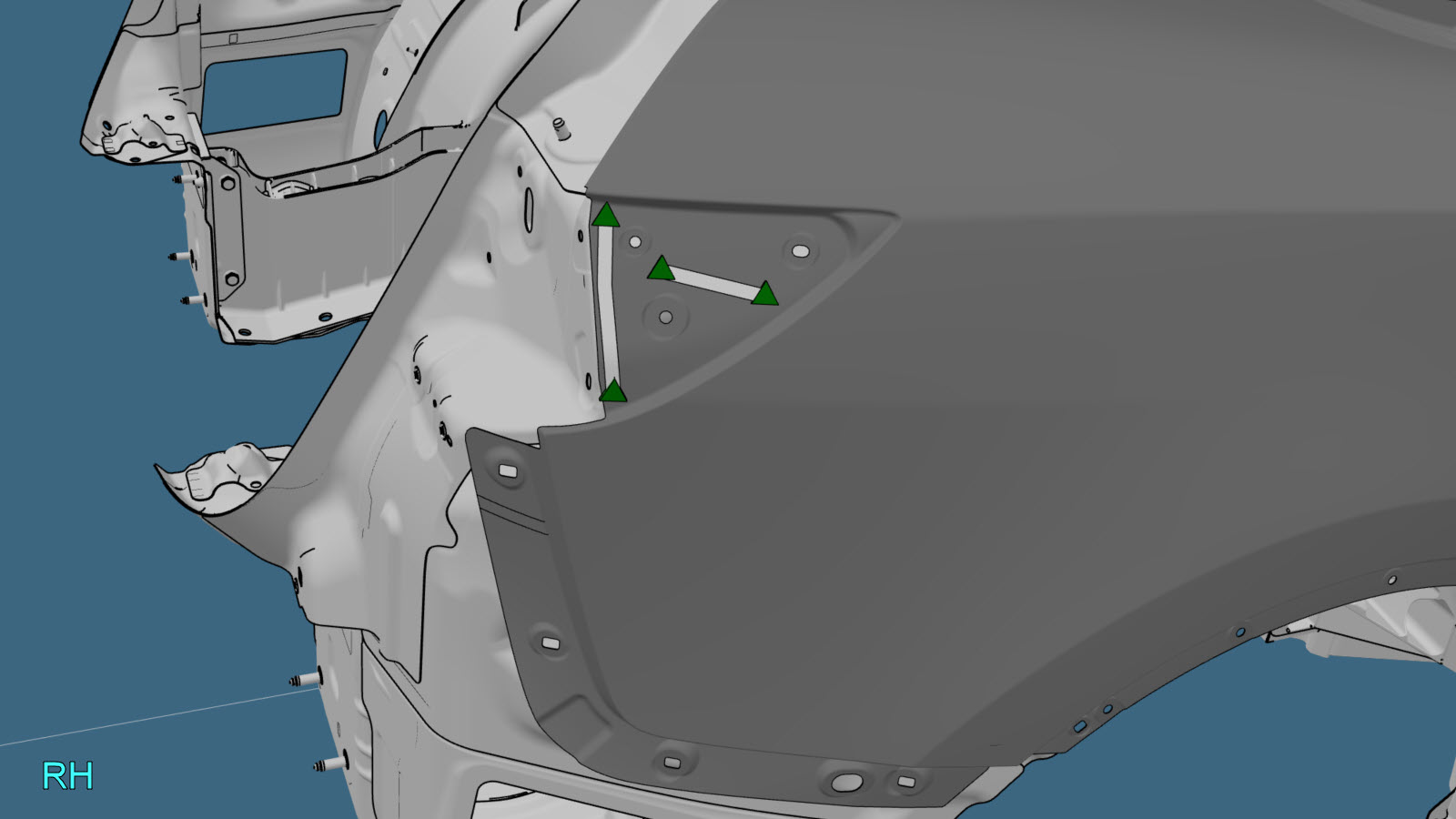

  21. Predisporre l'installazione.
    Nota
    Una X rossa indica la posizione in cui un dispositivo di fissaggio installato in fabbrica non viene sostituito. Fissare questo punto utilizzando solo adesivo strutturale.
    • o saldature a fori in acciaio

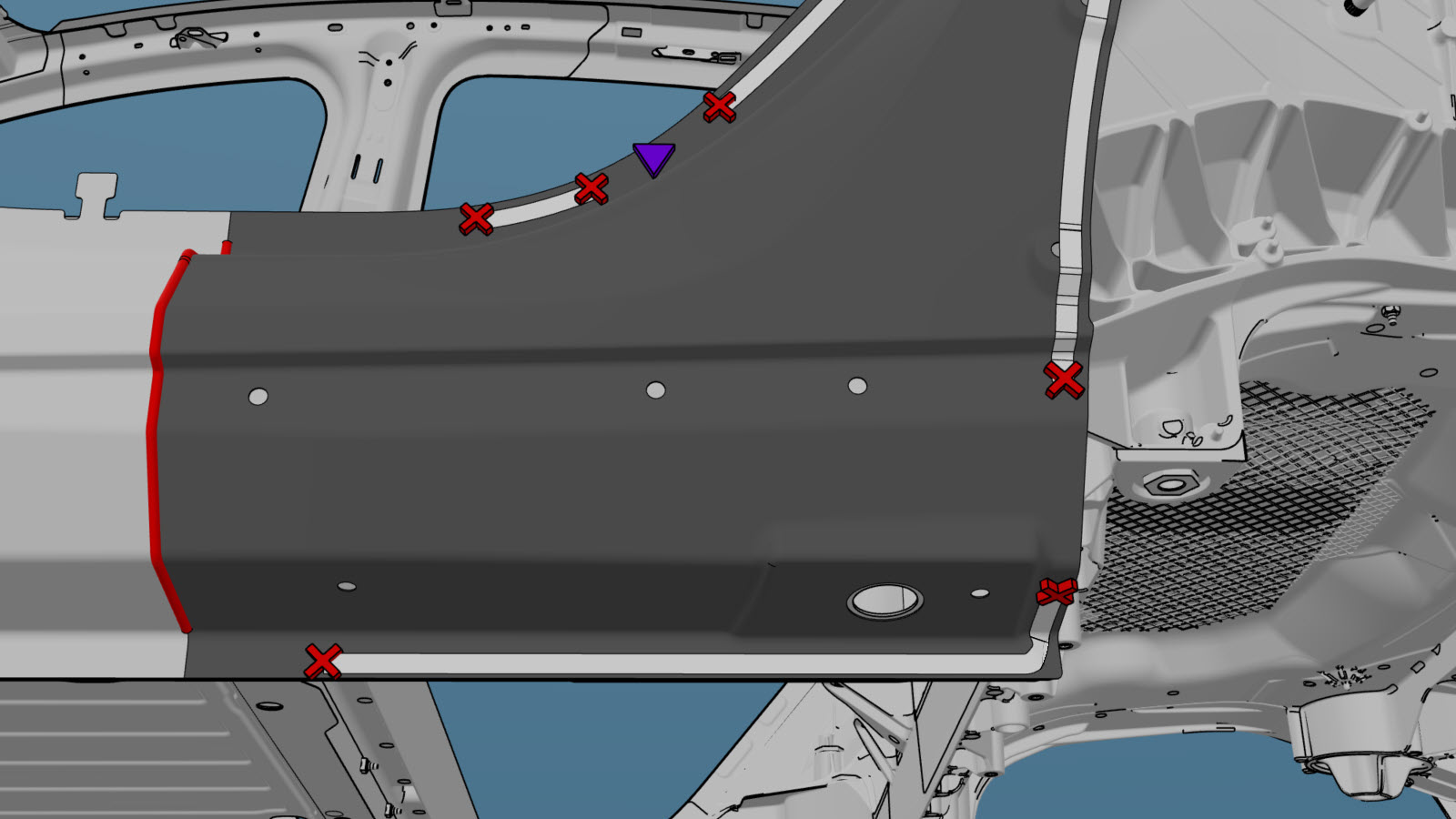

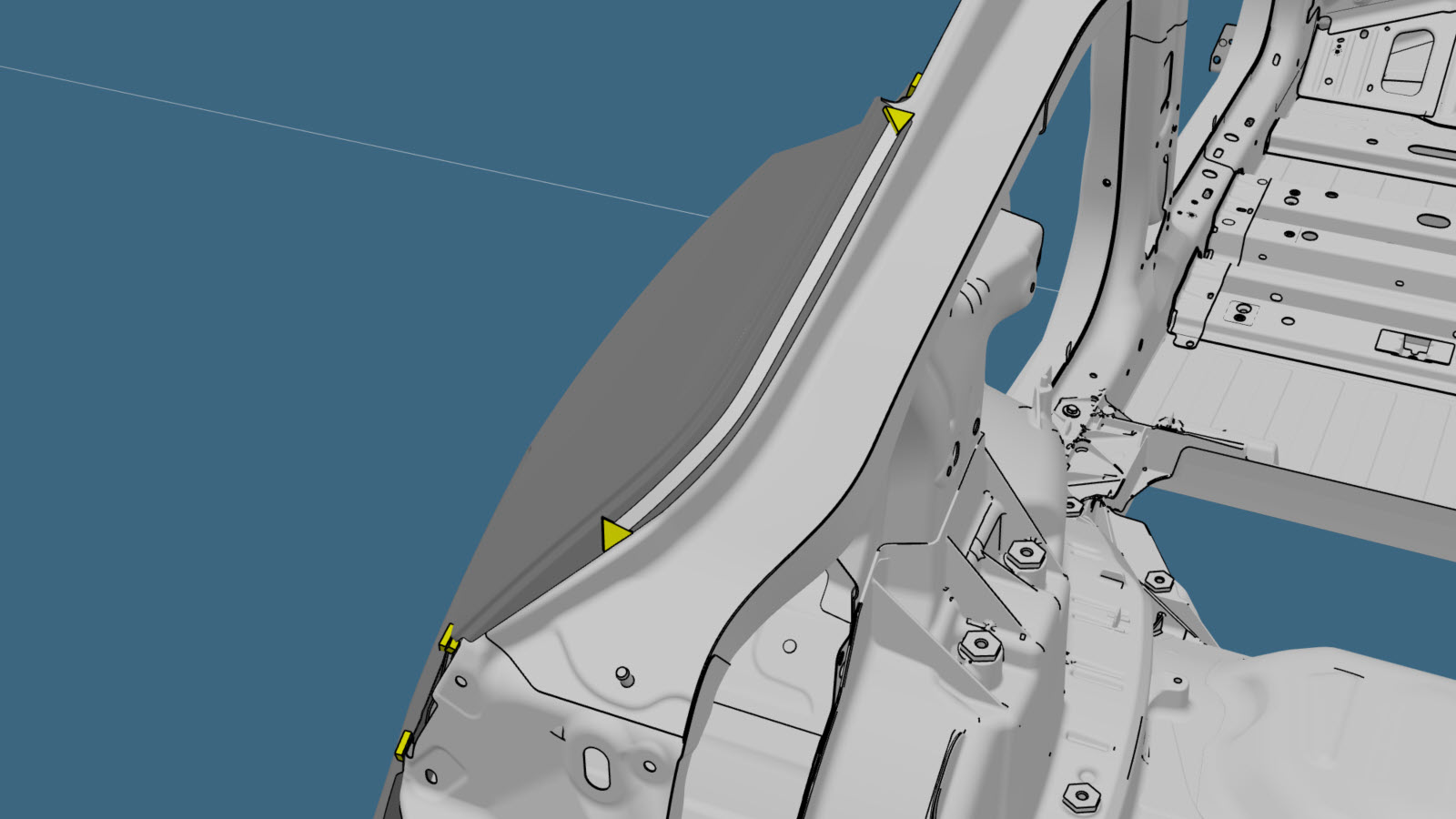

  22. Predisporre l'installazione.
    • o saldature a fori in acciaio

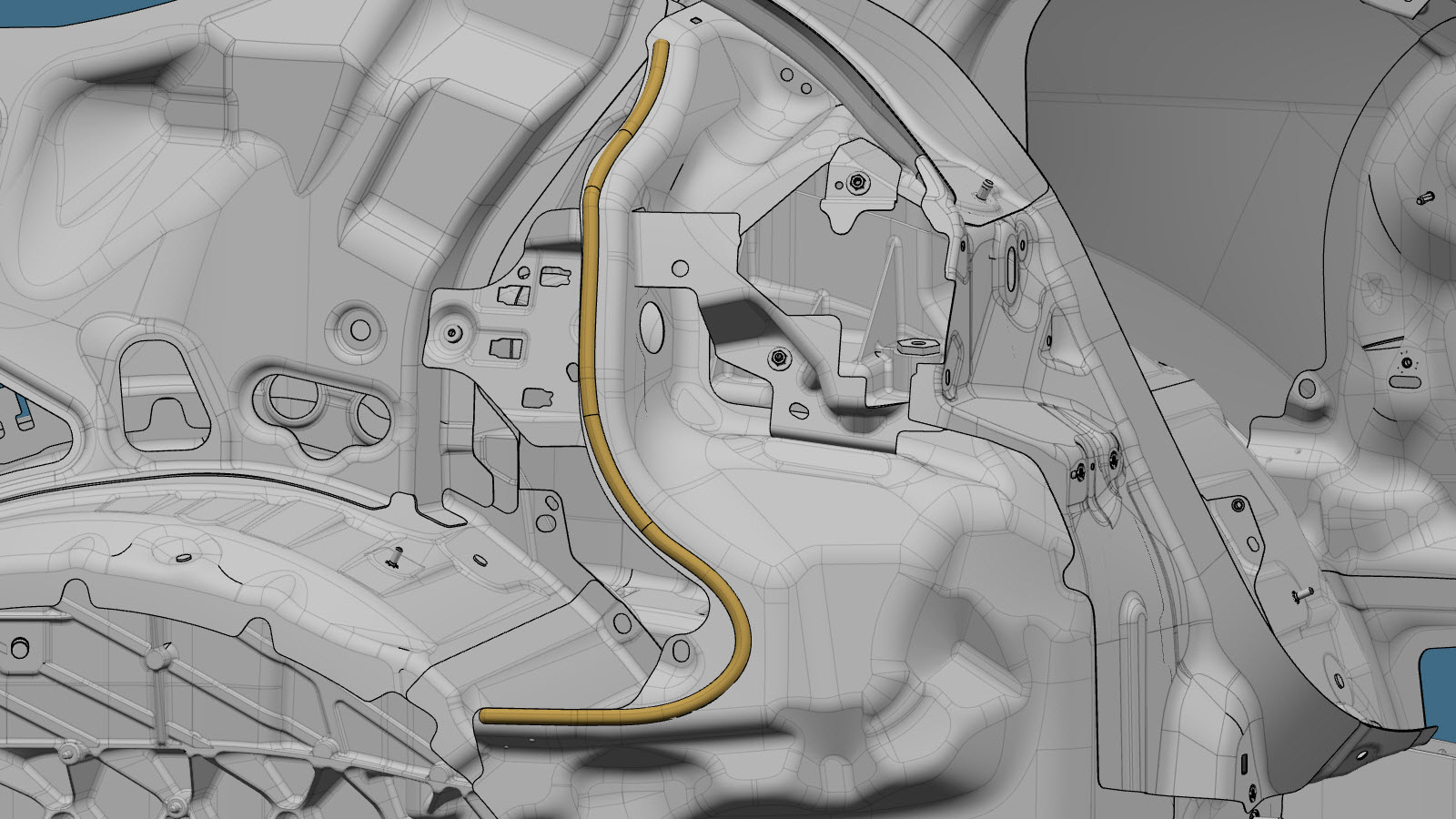

  23. Applicare il sigillante per giunzioni come indicato.
    Avvertenza
    Questa procedura richiede un sigillante per giunzioni con una percentuale di allungamento a secco superiore al 150%. Ciò per evitare la distorsione visibile della superficie esterna del pannello della fiancata nel punto i cui la staffa dell'alloggiamento porta di ricarica viene incollata alla parte interno del pannello.
    Avvertenza
    Se si utilizza un sigillante per giunzioni non adatto per l'applicazione sulle superfici in metallo grezzo, la superficie di accoppiamento sul lato interno del pannello della fiancata richiederà una rifinitura prima di installare il gruppo alloggiamento porta di ricarica. Fare riferimento alla scheda dei dati tecnici per il sigillante per guarnizioni da utilizzare.
  24. Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
  25. Installare i nuovi componenti.
  26. Eseguire una saldatura a punti di tipo a resistenza.
    • o saldature a punti di installazione
    Avvertenza
    La mancata osservanza di tutte le precauzioni di sicurezza per la saldatura, incluso l'uso di dispositivi di protezione individuale, potrebbe causare gravi lesioni personali o danni alla proprietà. Solo i tecnici che hanno completato la formazione sulla saldatura approvata da Tesla sono autorizzati a saldare componenti strutturali sui veicoli Tesla.
    Avvertenza
    Non effettuare saldature su un veicolo Tesla prima di aver eseguito la procedura di isolamento elettrico del veicolo (consultare il Manuale di manutenzione specifico del veicolo per ulteriori informazioni sulla procedura di isolamento elettrico del veicolo). Eventuali operazioni di saldatura su un veicolo Tesla con un sistema ad alta o bassa tensione eccitato potrebbe danneggiare i componenti del veicolo.
  27. Eseguire una saldatura GMA.
    • o saldature a fori in acciaio
    • Saldatura GMA
    Avvertenza
    La mancata osservanza di tutte le precauzioni di sicurezza per la saldatura, incluso l'uso di dispositivi di protezione individuale, potrebbe causare gravi lesioni personali o danni alla proprietà. Solo i tecnici che hanno completato la formazione sulla saldatura approvata da Tesla sono autorizzati a saldare componenti strutturali sui veicoli Tesla.
    Avvertenza
    Per mantenere l'integrità in caso di incidente del veicolo, utilizzare esclusivamente fili per saldatura approvati e saldatrici GMA approvate per eseguire una saldatura GMA sui veicoli Tesla. Fare riferimento a Saldatrici e filo per saldatura GMA (gas metal arc) approvati per informazioni sulle saldatrici GMA e sui fili per saldatura GMA approvati.
    Avvertenza
    Non effettuare saldature su un veicolo Tesla prima di aver eseguito la procedura di isolamento elettrico del veicolo (consultare il Manuale di manutenzione specifico del veicolo per ulteriori informazioni sulla procedura di isolamento elettrico del veicolo). Eventuali operazioni di saldatura su un veicolo Tesla con un sistema ad alta o bassa tensione eccitato potrebbe danneggiare i componenti del veicolo.
    Nota
    Prima di eseguire la saldatura GMA, effettuare una saldatura di prova utilizzando del materiale dello stesso calibro e tipo per assicurarsi che le impostazioni dell'attrezzatura di saldatura diano un risultato soddisfacente.
  28. Eseguire le eventuali operazioni post-riparazione necessarie.
  29. Installare il Door - Rear - LH (Remove and Install).
  30. Installare il Liftgate Assembly (Remove and Install).
  31. Installare il Seal - Body - Side - Rear - Primary - LH (Remove and Replace).
  32. Installare il Striker - Door - Rear - LH (Remove and Replace).
  33. Installare il Door Assembly - Charge Port (NA) (Remove and Replace).
  34. Installare il Charge Port (GB) (Remove and Replace).
  35. Installare il Busbars - Charge Port to HV Battery (Remove and Replace).
  36. Installare il Seatbelt - 2nd Row - LH (5 Seat) (Remove and Replace).
  37. Installare il Glass - Body - Rear Quarter - LH (Remove and Install).
  38. Installare il Brightwork - Upper - LH (Remove and Replace).
  39. Installare il Bracket - Rear Wing - LH (Remove and Replace).
  40. Installare il Bracket - Taillight - LH (Remove and Replace).
  41. Installare il Carrier - Rocker Panel - LH (Remove and Replace).
  42. Installare il Wheel Arch Liner - Rear - LH (Non-Structural Pack) (Remove and Replace).
